Nega vozila175Opozorilna nalepka
Pomen simbolov:● Prepovedano iskrenje, odprt ogenj ali kajenje.
● Vedno uporabljajte zaščito za oči. Eksplozivni plini lahko
povzročijo slepoto ali poškodbe.
● Akumulator vozila hranite na otrokom nedosegljivem mestu.
● Akumulator vozila vsebuje žveplovo kislino, ki lahko
povzroči slepoto ali hude
opekline.
● Za več informacij glejte uporabniška navodila.
● V okolici akumulatorja so lahko prisotni eksplozivni plini.
Zamenjava metlice brisalca
Vetrobransko steklo
Dvignite roko brisalca, dokler ne
ostane dvignjena, pritisnite gumb za
sprostitev metlice in jo odstranite.
Metlico brisalca pritrdite rahlo pod
kotom na ročico brisalca in pritisnite, dokler se ne zaskoči.
Previdno dvignite brisalec.
Zadnje steklo
Dvignite brisalec. Iztaknite metlico
brisalca, kot je prikazano na zgornji
sliki, in jo odstranite.
Metlico brisalca pritrdite rahlo pod
kotom na ročico brisalca in pritisnite, dokler se ne zaskoči.
Previdno dvignite brisalec.

176Nega vozilaZamenjava žarnicPred menjavo žarnice izključite
kontakt in izklopite njeno stikalo ali
zaprite vrata.
Novo žarnico prijemajte le za grlo! Pri
tem se ne dotikajte steklene bučke z
golimi rokami.
Za zamenjavo uporabite isti tip
žarnice.
Zamenjajte žarnice v žarometu s
strani motornega prostora.
Preverjanje žarnic
Po zamenjavi žarnice vključite vžig ter prižgite luči in preverite njihovo
delovanje.
Halogenski žarometi
Halogenski žarometi z ločenimi
žarnicami za kratko in dolgo luč.
Kratka luč , zunanja žarnica (1).
Dolga luč , notranja žarnica (2).
Kratka luč (1) 1. Zasukajte pokrov v nasprotno smer urinega kazalca in ga
snemite.2. Pritisnite zaponko, da se sprosti držalo žarnice. Izvlecite nosilec z
žarnico iz žarometa.
3. Žarnico iztaknite iz nosilca in vstavite novo.

Nega vozila1774. Vstavite držalo žarnice z navzdolobrnjeno zaponko in ga pritrdite v
žaromet tako, da se slišno
zaskoči.
5. Namestite pokrov.
Dolga luč (2)
1. Zasukajte pokrov v nasprotno smer urinega kazalca in ga
snemite.
2. Pritisnite zaponko, da se sprosti držalo žarnice. Izvlecite nosilec z
žarnico iz žarometa.
3. Žarnico iztaknite iz nosilca in vstavite novo.
4. Vstavite držalo žarnice z navzgor obrnjeno zaponko in ga pritrdite v
žaromet tako, da se slišno
zaskoči.
5. Namestite pokrov.
Bočne / dnevne luči z
žarnicami (3)
1. Držalo žarnice (3) obrnite v obratno smer urinega kazalca.
Izvlecite držalo žarnice iz ohišja
žarometa.

178Nega vozila
2. Odstranite žarnico iz držala tako,da jo povlečete.
3. Zamenjajte žarnico in vstavite novo žarnico v držalo.
4. Držalo žarnice vstavite v ohišje žarometa in ga obrnite na desno.
Stranska luč/kratka luč za dnevno vožnjo s svetlečimi diodami
Stranske luči in luči za dnevno vožnjo
imajo vgrajene LED diode, ki ji ni
mogoče zamenjati. V primeru okvare
LED diod se obrnite na servisno
delavnico.
Prednji smerniki
1. Odvijte vijak in odstranite pokrov.
2. Odvijte vijak in odstranite sestav luči iz odbijača.
3. Sprostite držalo žarnice in gasnemite z vrtenjem na levo.
4. Žarnico rahlo obrnite na levo in jo odstranite. Vstavite novo žarnico.

Nega vozila1795. Držalo žarnice vstavite v žarometin ga obrnite na desno.
6. Pritrdite sestav luči v odbijač in privijte vijak.
7. Vstavite pokrov v odbijač in ga pritrdite z vijakom.
Adam Rocks
1. Sprostite mali pokrov z izvijačem v označenem položaju.
2. Odstranite pokrov, tako da gaizvlečete s prsti na označenih
mestih; glejte puščice na sliki.
3. Odvijte oba vijaka in odstranite sestav luči iz odbijača.
4. Sprostite držalo žarnice in gasnemite z vrtenjem na levo.
5. Žarnico rahlo obrnite na levo in jo odstranite. Vstavite novo žarnico.

180Nega vozila6. Držalo žarnice vstavite v žarometin ga obrnite na desno.
7. Pritrdite sestav luči v odbijač in privijte oba vijaka.
8. Vstavite pokrov in ga pritrdite v odbijač. Vstavite mali pokrov.
Zadnje luči
Izvedbe z globokotonskim zvočnikom Odstranite talno oblogo prtljažnika.
Na desni strani odstranite tudi škatlo
z orodjem, da dostopite do obloge
3 68.
Izvedbe s škatlo za shranjevanje Odstranite škatlo za shranjevanje, da dobite dostop do pokrivala 3 66.
1. Sprostite pokrov na ustrezni strani
in ga odstranite.
2. Z notranje strani popustite in z roko odvijte plastično pritrdilno
matico.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Obrnite držalo žarnice na levo in ga odstranite. Zamenjajte žarnico
z odstranitvijo naslednjih delov:

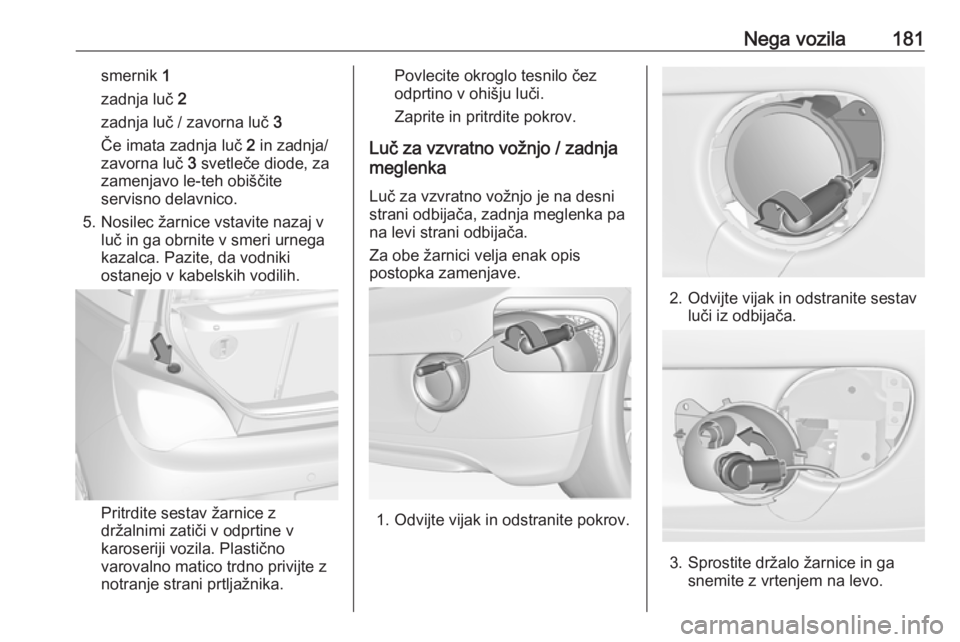

Nega vozila181smernik 1
zadnja luč 2
zadnja luč / zavorna luč 3
Če imata zadnja luč 2 in zadnja/
zavorna luč 3 svetleče diode, za
zamenjavo le-teh obiščite
servisno delavnico.
5. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnega
kazalca. Pazite, da vodniki
ostanejo v kabelskih vodilih.
Pritrdite sestav žarnice z
držalnimi zatiči v odprtine v
karoseriji vozila. Plastično
varovalno matico trdno privijte z
notranje strani prtljažnika.
Povlecite okroglo tesnilo čez
odprtino v ohišju luči.
Zaprite in pritrdite pokrov.
Luč za vzvratno vožnjo / zadnja
meglenka
Luč za vzvratno vožnjo je na desni
strani odbijača, zadnja meglenka pa
na levi strani odbijača.
Za obe žarnici velja enak opis
postopka zamenjave.
1. Odvijte vijak in odstranite pokrov.
2. Odvijte vijak in odstranite sestav luči iz odbijača.
3. Sprostite držalo žarnice in gasnemite z vrtenjem na levo.

182Nega vozila
4. Žarnico rahlo obrnite na levo in joodstranite. Vstavite novo žarnico.
5. Držalo žarnice vstavite v žaromet in ga obrnite na desno.
6. Namestite sestav luči v odbijač in ga pritrdite z vijakom.
7. Vstavite pokrov v odbijač in ga pritrdite z vijakom.
Adam Rocks
1. Odstranite pokrov, tako da gaizvlečete z roko na označenem
mestu; glejte puščico na sliki.
2. Odvijte oba vijaka in odstranite sestav luči iz odbijača.
3. Sprostite držalo žarnice in gasnemite z vrtenjem na levo.
