Säilytys55

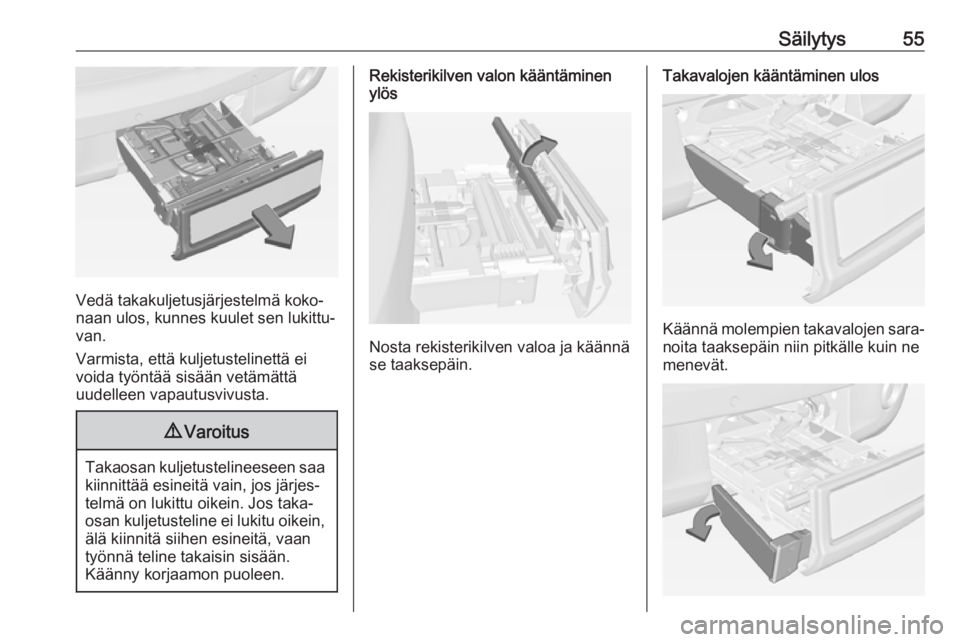

Vedä takakuljetusjärjestelmä koko‐
naan ulos, kunnes kuulet sen lukittu‐
van.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä
uudelleen vapautusvivusta.
9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Rekisterikilven valon kääntäminen
ylös
Nosta rekisterikilven valoa ja käännä
se taaksepäin.
Takavalojen kääntäminen ulos
Käännä molempien takavalojen sara‐ noita taaksepäin niin pitkälle kuin ne
menevät.

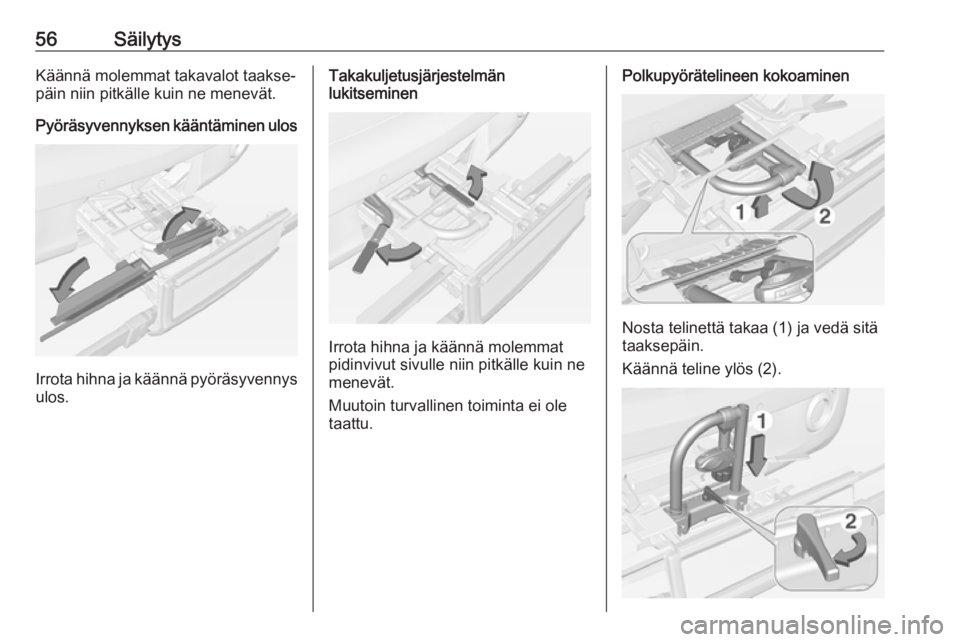

56SäilytysKäännä molemmat takavalot taakse‐
päin niin pitkälle kuin ne menevät.
Pyöräsyvennyksen kääntäminen ulos
Irrota hihna ja käännä pyöräsyvennys
ulos.
Takakuljetusjärjestelmän
lukitseminen
Irrota hihna ja käännä molemmat
pidinvivut sivulle niin pitkälle kuin ne
menevät.
Muutoin turvallinen toiminta ei ole
taattu.
Polkupyörätelineen kokoaminen
Nosta telinettä takaa (1) ja vedä sitä
taaksepäin.
Käännä teline ylös (2).

Säilytys57Paina telinettä alas (1) ja käännä
kahvaa (2) taaksepäin sen lukitsemi‐ seksi.
Paina painiketta (1) ja irrota telineen
vasemmanpuoleinen osa (2).
Paina painiketta (1) ja työnnä telineen
vasen osa oikeanpuoleiseen
osaan (2).
Sovittimen kiinnittäminen
Kuljetettaessa kahta polkupyörää sovitin on kiinnitettävä ennen ensim‐
mäisen polkupyörän kiinnittämistä.1. Asenna sovitin takakuljetusjärjes‐ telmään kuvan mukaisesti.
2. Käännä vipua (1) eteenpäin ja pidä sitä paikallaan, laske sitten
sovitinta (2) takaa.

58Säilytys3.Vapauta vipu ja tarkista, että sovi‐
tin on hyvin kiinnittynyt.
4. Ohjaa sovittimeen kiinnitetty hihna takakuljetusjärjestelmän
kääntövivun alta. Kiinnitä hihna.
Ensimmäisen polkupyörän
kiinnittäminen
1. Käännä polkimet paikalleen
kuvan mukaisesti ja aseta polku‐
pyörä pyöräsyvennykseen.
Varmista, että polkupyörä on
asetettu pyöräsyvennysten
keskelle.
2. Kiinnitä lyhyt kiinnike polkupyörän
runkoon. Käännä nuppia myötä‐ päivään sen kiinnittämiseksi.

Säilytys593. Kiinnitä polkupyörän molemmatpyörät kiinnityshihnoilla pyöräkiin‐nikkeisiin.
4. Varmista, että polkupyörä on hyvin kiinnitetty.Huomio
Varmista, että polkupyörän jaauton välissä on ainakin 5 cm tilaa.
Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.
Toisen polkupyörän kiinnittäminen
Toisen polkupyörän kiinnittäminen
tapahtuu samalla tavalla kuin ensim‐ mäisen polkupyörän. Lisäksi seuraa‐
vat seikat tulee ottaa huomioon:
1. Käännä aina polkimet oikeaan asentoon ennen polkupyörän kiin‐
nittämistä.2. Aseta polkupyörät takakuljetus‐ järjestelmään suunnattuina
vuorotellen vasemmalle ja
oikealle.
3. Kohdista taempi polkupyörä etumaiseen polkupyörään. Polku‐
pyörien pyörännavat eivät saa
koskettaa toisiaan.
4. Kiinnitä taempi polkupyörä pitem‐ mällä kiinnikkeellä ja kiinnityshih‐
noilla samalla tavalla kuin etumai‐ nen polkupyörä. Kiinnikkeet tulee
kiinnittää rinnakkain.5. Kiinnitä lisäksi taemman polku‐ pyörän molemmat pyörät kiinni‐
tyshihnoilla pyöräsyvennyksiin.
On suositeltavaa kiinnittää varoitus‐
merkki takimmaiseen polkupyörään
havaittavuuden parantamiseksi.
Takakuljetusjärjestelmän
kääntäminen taaksepäin
Takakuljetusjärjestelmä voidaan
kääntää taaksepäin haluttaessa
päästä tavaratilaan.

60Säilytys● Ilman kiinnitettyä sovitinta:
Paina vapautusvipua (1) ja pidä
sitä paikallaan.
Vedä telinettä (2) taaksepäin takakuljetusjärjestelmän kääntä‐
miseksi.
● Sovittimen ollessa kiinnitettynä:
9 Varoitus
Ole varovainen vapauttaessasi
takakuljetusjärjestelmää, koska
se kallistuu taaksepäin. Louk‐
kaantumisvaara.
Pidä taemman polkupyörän
rungosta (1) kiinni yhdellä kädellä
ja vedä silmukasta (2) telineen
vapauttamiseksi.
Pidä taemmasta polkupyörästä
kiinni molemmin käsin ja käännä
takakuljetusjärjestelmä taakse‐
päin.
Havaittavuuden parantamiseksi
auton takavalot ovat päällä, kun taka‐
kuljetusjärjestelmä on käännettynä
taakse.
9 Varoitus
Käännettäessä takakuljetusjärjes‐
telmää takaisin eteen on varmis‐ tettava, että järjestelmä lukkiutuu
kunnolla.
Polkupyörien irrottaminen
Irrota hihnakiinnikkeet polkupyörän
molemmista renkaista.
Käännä nuppia vastapäivään ja irrota kiinnikkeet.
Sovittimen irrottaminen 1. Käännä pyöräsyvennykset sisään.

Säilytys612. Avaa hihna.
3. Käännä vipua (1) eteenpäin japidä sitä paikallaan.
4. Nosta sovitinta (2) takaa ja irrota se.
Polkupyörätelineen purkaminen
Paina painiketta (1) ja irrota telineen
yläosa (2).
Paina painiketta (1) ja asenna teline
(2) takaisin.
Aseta kiinnike kuvan mukaisesti.
Käännä kahvaa (1) sivulle vapautta‐
mista varten ja nosta telinettä (2).

62Säilytys
Käännä telinettä taaksepäin ja työnnä
sitä sitten eteenpäin niin pitkälle kuin
se menee (1).
Paina telinettä takaosasta alas‐
päin (2).
Pyöräsyvennyksen kääntäminen
sisään
Käännä pyöräsyvennys sisään. Kiin‐
nitä hihna.Aseta hihnapidikkeet oikein säilytysa‐ sentoon.
Takakuljetusjärjestelmän lukituksen avaaminen
Käännä molemmat pidinvivut sisään
niin pitkälle kuin ne menevät. Kiinnitä hihna.
Takavalojen kääntäminen sisään
Käännä ensin takavaloja (1) eteen‐
päin niin pitkälle kuin ne menevät.
Käännä sitten saranoita (2) eteenpäin
niin pitkälle kuin ne menevät.
