2. Irrota suojus vetämällä sitäsormilla merkityistä kohdista,
katso nuolet kuvassa.
3. Kierrä molemmat ruuvit irti ja irrota valoasennelma puskurista.
4. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
5. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
6. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
7. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
8. Asenna ja kiinnitä suojus pusku‐ riin. Asenna pieni suojus paikal‐
leen.
Takavalot
Subwoofer-laatikolla varustetut
versiot
Irrota tavaratilan lattian suoja. Irrota
myös oikealla puolella oleva työkalu‐
laatikko päästäksesi käsiksi suojuk‐
seen 3 66.
Säilytyslaatikolla varustetut mallit
Irrota säilytyslaatikko päästäksesi
käsiksi suojukseen 3 64.

176Auton hoito
1. Vapauta suojus kyseiseltä sivultaja poista se.
2.Ruuvaa muovinen kiinnitysmutteri
sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Käännä polttimon pidintä vasta‐ päivään ja irrota se. Vaihda polt‐
timo vetämällä irti:
suuntavilkku 1
takavalo 2
takavalo/jarruvalo 3
Jos takavalot 2 ja/tai taka/jarruva‐
lot 3 ovat LED-valoja, käänny
niiden vaihtoa varten korjaamon
puoleen.
5. Asenna polttimon pidin takavalo‐ asennelmaan ja kierrä vastapäi‐
vään. Varmista, että johdot jäävät
johtokanaviin.
Kiinnitä valoasennelma pitimillä
auton korissa oleviin syvennyksiin
ja kiristä muovinen kiinnitysmut‐
teri tavaratilan sisäpuolelta käsin. Vedä pyöreä tiiviste lamppukote‐
lon syvennyksen yli.

Auton hoito177Sulje ja lukitse kansi.
Peruutusvalo / takasumuvalo Peruutusvalo sijaitsee puskurin
oikealla puolella ja takasumuvalo
puskurin vasemmalla puolella.
Molempia valoja koskevat samat polt‐
timonvaihto-ohjeet.
1. Kierrä ruuvi irti ja irrota suojus.
2. Kierrä ruuvi irti ja irrota valoase‐ nnelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä ruuvilla.
7. Työnnä suojus puskuriin ja kiin‐ nitä ruuvilla.

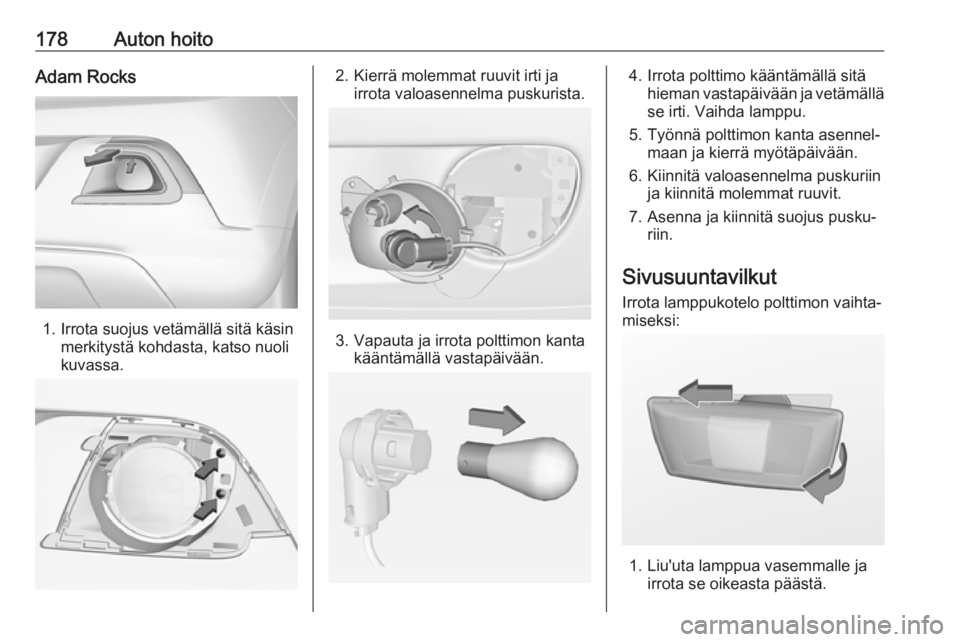

178Auton hoitoAdam Rocks
1. Irrota suojus vetämällä sitä käsinmerkitystä kohdasta, katso nuoli
kuvassa.
2. Kierrä molemmat ruuvit irti ja irrota valoasennelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
7. Asenna ja kiinnitä suojus pusku‐ riin.
Sivusuuntavilkut
Irrota lamppukotelo polttimon vaihta‐ miseksi:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.

Auton hoito179
2. Käännä polttimon pidintä vasta‐päivään ja irrota se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota polttimon pidin lamppukot‐elosta kääntämällä vastapäivään.

180Auton hoito4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Aseta lamppu puskuriin ja kiinnitä
se paikalleen.
Sisävalot Vaihdata seuraavat polttimot korjaa‐
mossa:
● ovivalot, lukuvalot
● tavaratilan valo
● kattovalo
● tunnelmavalot
● tähtitaivaskatto
● kojelaudan valaistusSähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● moottoritilassa vasemmalla edessä,
● vasemmalta ohjattavissa autoissa ajovalokytkimen takana
tai oikealla ajettavissa autoissa
käsinelokeron takana.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

Auton hoito181
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia sijaitsee moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.NroVirtapiiri1Takakuljetusjärjestelmä2Ulkopeilin kytkin3Korielektroniikan ohjausyksikkö4Käännettävä sähkötoiminen
kattoluukku5ABS6Vasen päiväajovalo / vasen
lähivalo7–8Sähkötoimisen ikkunan kytkin9Auton akun anturi10Ajovalojen korkeudensäätö /
sytytys11Takalasin pyyhin12Ikkunoiden huurteenpoisto13Oikea päiväajovalo / oikea lähi‐
valo14Ulkopeilien lämmitys15Automatisoitu käsivaihteisto‐
moduuli

182Auton hoitoNroVirtapiiri16Polttoainepumpun yksikkö /
LPG-yksikkö17Sisäpeili / jännitteenmuunnin18Moottorin ohjausyksikkö19Polttoainepumppu20–21Solenoidi, hiilisäiliön tyhjennys22–23Sytytyskelat / Suuttimet24Pesulaitteisto25Tunnelmavalojen anturi / sade‐
tunnistin26Moottorin tunnistimet27Moottorin ohjaus28Moottorin ohjausyksikkö / LPG-
yksikkö29Moottorin ohjausyksikkö30–31Vasen kaukovalo32Oikea kaukovalo33Moottorin ohjausyksikköNroVirtapiiri34Äänitorvi35Ilmastoinnin kompressorin
kytkin36–
