2018.5 OPEL ADAM Instruktionsbok

Bilvård1752.Ta bort luckan genom att dra med
fingrarna på de markerade posi‐
tionerna, se pilar på illustrationen.
3. Lossa båda skruvarna och ta bort
lampenheten från stötfångaren.
4. Lossa och ta bort glödlampshålla‐
ren genom att vrida moturs.
5. Ta bort lampan genom att vrida den an aning moturs och dra ut
den. Sätt i en ny glödlampa.
6. Sätt in lamphållaren i enheten och
vrid den medurs.
7. Sätt dit ljusenheten på stötfång‐ aren och dra åt med båda skru‐
varna.
8. Sätt in luckan så att den går i ingrepp i stötfångaren. Sätt in den
lilla kåpan.
Bakljus
Versioner med subwoofer
Ta bort bagagerummets golvskydd. Ta dessutom bort verktygslådan på
höger sida för att komma åt skyddet
3 66.
Versioner med förvaringslåda
Ta bort förvaringslådan för att komma åt skyddet 3 65.
1. Lossa kåpan på respektive sida
och ta bort den.

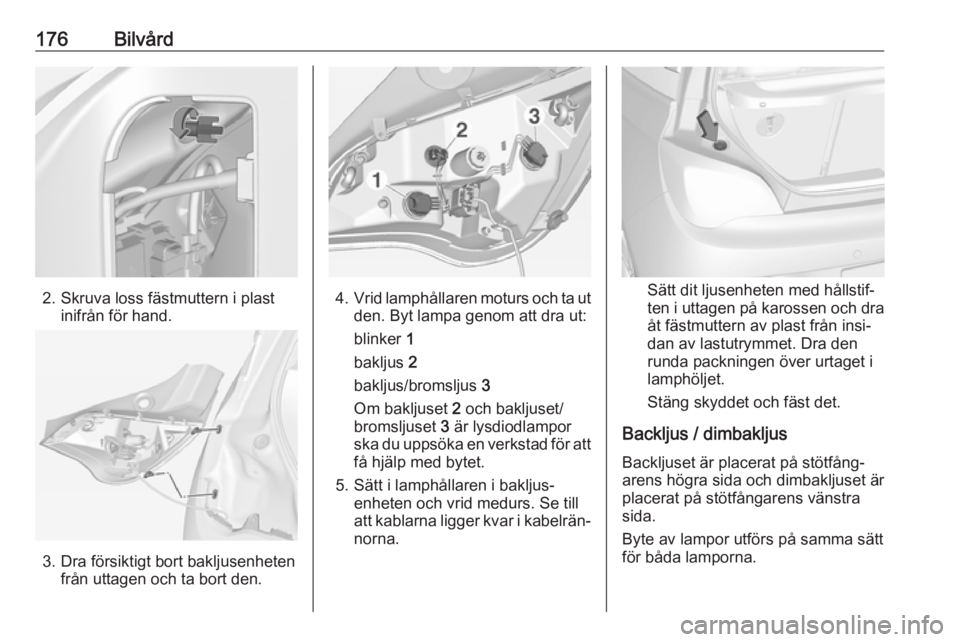

176Bilvård
2. Skruva loss fästmuttern i plastinifrån för hand.
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den.
4.Vrid lamphållaren moturs och ta ut
den. Byt lampa genom att dra ut:
blinker 1
bakljus 2
bakljus/bromsljus 3
Om bakljuset 2 och bakljuset/
bromsljuset 3 är lysdiodlampor
ska du uppsöka en verkstad för att få hjälp med bytet.
5. Sätt i lamphållaren i bakljus‐ enheten och vrid medurs. Se till
att kablarna ligger kvar i kabelrän‐ norna.Sätt dit ljusenheten med hållstif‐
ten i uttagen på karossen och dra
åt fästmuttern av plast från insi‐
dan av lastutrymmet. Dra den
runda packningen över urtaget i
lamphöljet.
Stäng skyddet och fäst det.
Backljus / dimbakljus Backljuset är placerat på stötfång‐
arens högra sida och dimbakljuset är
placerat på stötfångarens vänstra
sida.
Byte av lampor utförs på samma sätt
för båda lamporna.

Bilvård177
1.Lossa skruven och ta loss luckan.
2. Lossa skruven och ta bort ljusen‐
heten från stötfångaren.
3.Lossa och ta bort glödlampshålla‐
ren genom att vrida moturs.
4. Ta bort lampan genom att vrida den an aning moturs och dra ut
den. Sätt i en ny glödlampa.
5. Sätt in lamphållaren i enheten och
vrid den medurs.
6. Sätt in ljusenheten i stötfångaren och fäst den med skruven.
7. Sätt på luckan i stötfångaren och fäst med skruven.
Adam Rocks
1. Ta bort luckan genom att dra med
handen på den markerade posi‐
tionen, se pil på bilden.

178Bilvård
2.Lossa båda skruvarna och ta bort
lampenheten från stötfångaren.
3. Lossa och ta bort glödlampshålla‐
ren genom att vrida moturs.
4. Ta bort lampan genom att vrida den an aning moturs och dra ut
den. Sätt i en ny glödlampa.
5. Sätt in lamphållaren i enheten och
vrid den medurs.
6. Sätt dit ljusenheten på stötfång‐ aren och dra åt med båda skru‐
varna.
7. Sätt in luckan så att den går i ingrepp i stötfångaren.
Sidoblinkers
Ta bort lamphöljet för att byta glöd‐
lampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.

Bilvård179
2.Vrid lamphållaren moturs och ta ut
den ur höljet.
3. Dra ut glödlampan ur lamphålla‐ ren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i kabeln.
3. Ta bort lamphållaren ur lamphöl‐ jet genom att vrida moturs.

180Bilvård4. Dra ut glödlampan ur lamphålla‐ren och byt den.
5. Sätt i lamphållaren i lamphöljet och vrid medurs.
6. Sätt i lampan i stötfångaren och låt den gå i ingrepp.
Kupébelysning Låt en verkstad byta lamporna: ● kupébelysning och läslampor
● bagageutrymmesbelysning
● taklampa
● bakgrundsbelysning
● stjärnhimmel
● instrumentpanelbelysningElsystem
Säkringar Utför bytet enligt texten på den
defekta säkringen.
Det finns två säkringscentraler i bilen: ● till vänster framtill i motorrummet,
● i vänsterstyrda bilar bakom ljus‐ strömställaren eller, i höger‐
styrda bilar, bakom handsk‐
facket.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare
resp. koppla från tändningen.Det finns olika typer av säkringar i
bilen.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.

Bilvård181
Stick på utdragningsverktyget
uppifrån på de olika utförandena av
säkringar och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.

182BilvårdNrStrömkrets1Cykelhållare2Strömställare för ytterspegel3Karosstyrenhet4Hopfällbar eltaklucka5ABS6Varselljus vänster/halvljus
vänster7–8Strömställare fönsterhiss9Bilbatteriets givare10Nivåreglering av strålkastare/
tändning11Bakre torkare12Avimning, fönster13Varselljus höger/halvljus höger14Uppvärmning av ytterbackspegel15Automatiserad manuell växel‐
lådsmodulNrStrömkrets16Bränslepumpmodul/LPG-modul17Innerbackspegel/Spänningsom‐
vandlare18Motorstyrenhet19Bränslepump20–21Solenoid tömningsstyrning22–23Tändspolar / insprutare24Spolarsystem25Omgivningsljussensor/Regn‐
sensor26Motorgivare27Motorhantering28Motorstyrenhet/LPG-modul29Motorstyrenhet30–31Vänster helljusNrStrömkrets32Höger helljus33Motorstyrenhet34Signalhorn35Luftkonditioneringskompressor,
koppling36–
