Opbergen639Waarschuwing
Bij het naar voren klappen van het
draagsysteem achterzijde eropletten dat het systeem goed
vergrendelt.
Fietsen verwijderen
Spanbanden van beide fietswielen
losmaken.
Knop linksom draaien en de bevesti‐
gingsbeugels verwijderen.
Adapter losmaken 1. Wielhouders inklappen.
2. Druksluiting spanband losmaken.
3. Hendel (1) naar voren draaien en vasthouden.
4. Adapter (2) aan de achterzijde optillen en verwijderen.
Fietsendrager uiteennemen
Druk knop (1) in en neem het boven‐
gedeelte van de drager (2) eraf.

64OpbergenDruk knop (1) in en monteer de drager(2) weer.
Bevestigingsbeugel plaatsen zoals inde illustratie.
Hendel (1) opzij draaien om de
houder (2) te ontgrendelen en op te
tillen.
Houder naar achteren klappen en
vervolgens tot aan de aanslag naar
voren duwen (1).
Houder aan de achterzijde omlaag‐
duwen (2).
Wielhouder inklappen
Wielhouder inklappen. Spanband
vastzetten.Spanbanden op de juiste manier
opbergen.
Draagsysteem achterzijde
ontgrendelen

Opbergen65Beide spanhefbomen zover mogelijk
naar binnen draaien. Spanband vast‐
zetten.
Achterlichten inklappen
Zwenk eerst de achterlichten (1) zo
ver mogelijk opzij.
Zwenk daarna de scharnieren (2) zo
ver mogelijk naar voren.
Kentekenverlichting inklappen
Klap de kentekenverlichting naar
voren.
Draagsysteem achterzijde
inschuiven
Voorzichtig
Let erop dat alle inklapbare onder‐
delen, bijv. de wielhouders en
bevestigingsbeugels, goed
weggeborgen zijn. Anders raakt
het draagsysteem achterzijde
mogelijk beschadigd bij een
poging tot uitschuiven.
Duw de ontgrendelingshendel
omhoog en houd de hendel in deze
stand vast. Hef het systeem een
stukje en duw het in de bumper tot het vastzit.
Ontgrendelingshefboom moet naar
uitgangspositie terugkeren.
9 Waarschuwing
De hulp van een werkplaats inroe‐
pen, als het systeem niet goed kan
worden uitgeschoven.

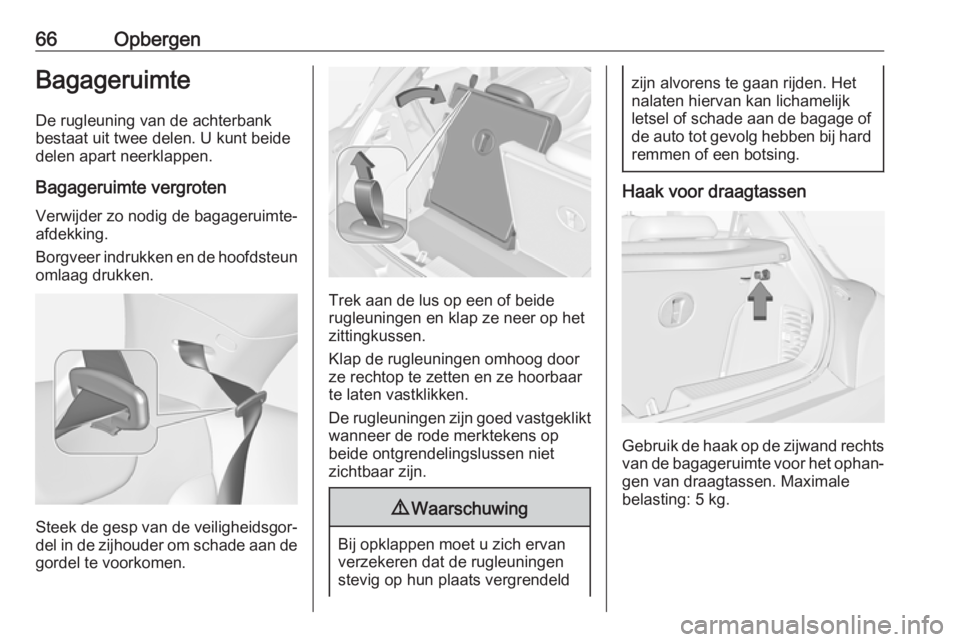

66OpbergenBagageruimteDe rugleuning van de achterbankbestaat uit twee delen. U kunt beide
delen apart neerklappen.
Bagageruimte vergroten
Verwijder zo nodig de bagageruimte-
afdekking.
Borgveer indrukken en de hoofdsteun
omlaag drukken.
Steek de gesp van de veiligheidsgor‐
del in de zijhouder om schade aan de gordel te voorkomen.
Trek aan de lus op een of beide
rugleuningen en klap ze neer op het
zittingkussen.
Klap de rugleuningen omhoog door
ze rechtop te zetten en ze hoorbaar
te laten vastklikken.
De rugleuningen zijn goed vastgeklikt
wanneer de rode merktekens op
beide ontgrendelingslussen niet
zichtbaar zijn.
9 Waarschuwing
Bij opklappen moet u zich ervan
verzekeren dat de rugleuningen
stevig op hun plaats vergrendeld
zijn alvorens te gaan rijden. Het
nalaten hiervan kan lichamelijk
letsel of schade aan de bagage of de auto tot gevolg hebben bij hard
remmen of een botsing.
Haak voor draagtassen
Gebruik de haak op de zijwand rechts
van de bagageruimte voor het ophan‐
gen van draagtassen. Maximale
belasting: 5 kg.

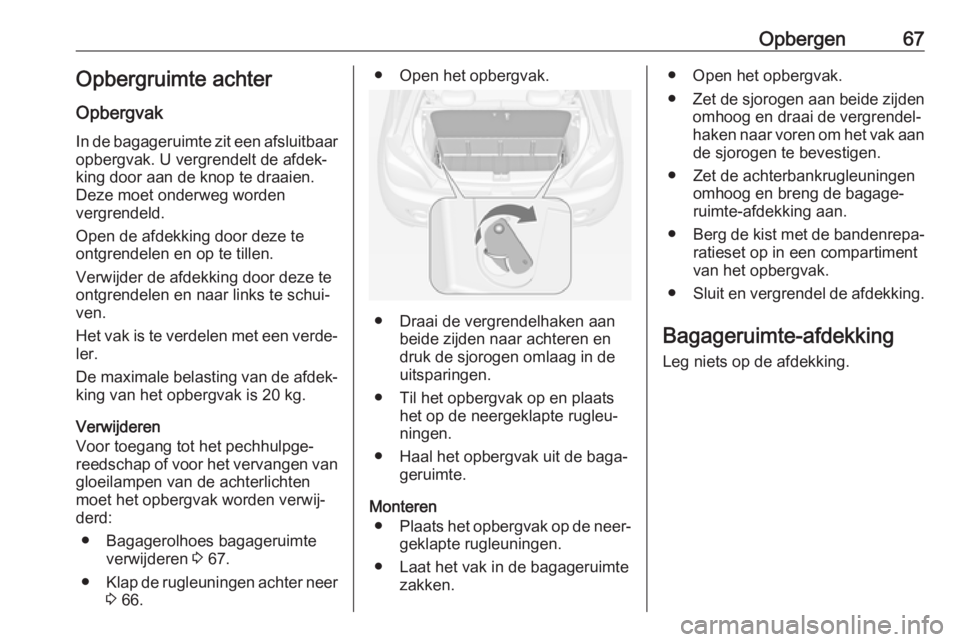

Opbergen67Opbergruimte achter
Opbergvak
In de bagageruimte zit een afsluitbaar opbergvak. U vergrendelt de afdek‐
king door aan de knop te draaien.
Deze moet onderweg worden
vergrendeld.
Open de afdekking door deze te
ontgrendelen en op te tillen.
Verwijder de afdekking door deze te
ontgrendelen en naar links te schui‐
ven.
Het vak is te verdelen met een verde‐ ler.
De maximale belasting van de afdek‐
king van het opbergvak is 20 kg.
Verwijderen
Voor toegang tot het pechhulpge‐ reedschap of voor het vervangen van gloeilampen van de achterlichten
moet het opbergvak worden verwij‐
derd:
● Bagagerolhoes bagageruimte verwijderen 3 67.
● Klap de rugleuningen achter neer
3 66.● Open het opbergvak.
● Draai de vergrendelhaken aan
beide zijden naar achteren endruk de sjorogen omlaag in de
uitsparingen.
● Til het opbergvak op en plaats het op de neergeklapte rugleu‐
ningen.
● Haal het opbergvak uit de baga‐ geruimte.
Monteren ● Plaats het opbergvak op de neer‐
geklapte rugleuningen.
● Laat het vak in de bagageruimte zakken.
● Open het opbergvak.
● Zet de sjorogen aan beide zijden
omhoog en draai de vergrendel‐
haken naar voren om het vak aan de sjorogen te bevestigen.
● Zet de achterbankrugleuningen omhoog en breng de bagage‐
ruimte-afdekking aan.
● Berg de kist met de bandenrepa‐
ratieset op in een compartiment
van het opbergvak.
● Sluit en vergrendel de afdekking.
Bagageruimte-afdekking
Leg niets op de afdekking.

68OpbergenOpenen
Til de afdekking achteraan op. Deze
klikt in een bijna verticale stand vast. Verder openen is mogelijk. U sluitdeze weer door de afdekking door het
klikpunt omlaag te drukken.
Demonteren
Druk de afdekking links en rechts
vanaf de onderkant omhoog en
verwijder deze.
Vastmaken Klik de afdekking vast door deze aanbeide zijden in de geleiders te druk‐
ken.
Vloerafdekking
bagageruimte
Afdekking laadruimte
Til de afdekking laadruimte op om bij
het pechhulpgereedschap te kunnen
komen.
Gereedschap 3 192.
Afdekking subwoofer Til het achtergedeelte van de vloeraf‐dekplaat op voor toegang tot de geva‐ rendriehoek.
Controleer bij het sluiten van de vloer‐
afdekplaat of deze met de klitten‐ bandbevestiging vast zit.

Opbergen69Verwijderen
Verwijder de vloerafdekplaat om bij
het pechhulpgereedschap te kunnen
komen en om gloeilampen van
achterlichten te kunnen vervangen:
● Til het achtergedeelte op en klap
het naar voren.
● Trek de afdekplaat naar achteren; door een geleider komtdeze iets omhoog.
● Haal de afdekplaat van de baga‐ geruimte.
Klap voor toegang tot de afdekking
laadruimte rechts, bijv. voor het
vervangen van een gloeilamp, de
rugleuning rechtsachter neer en trek
de gereedschapskist naast de
subwoofer eruit.
Vervangen van lampen 3 182.
Monteren ● Zet de eventueel weggenomen gereedschapskist weer terug.
● Plaats de vloerafdekplaat in de bagageruimte.● Duw de vloerafdekplaat lang‐zaam naar voren en zorg ervoor
dat de geleidepennen in de
bevestigingen van de bagage‐
ruimte schuiven en laat de vloer‐
afdekplaat zakken.
● Sluit de vloerafdekplaat door het bovengedeelte naar achteren te
klappen en zet deze vast met de
klittenbandbevestiging.
● Klap de rugleuningen achter omhoog.

70OpbergenAlgemene tip9Waarschuwing
Berg omwille van de veiligheid alle
onderdelen in de bagageruimte op hun plek op en rijd altijd met geslo‐
ten afdekking laadruimte en, zo
mogelijk, met omhoog geklapte
rugleuningen.
Anders kunnen de inzittenden bij krachtig remmen, plotseling
afslaan of een ongeval letsel door
rondslingerende voorwerpen
oplopen.
Sjorogen
De sjorogen dienen om voorwerpen
vast te zetten, bijv. met spanbanden
of een bagagenet.
Gevarendriehoek
De gevarendriehoek wordt met elas‐
tische banden in de bagageruimte
onder de achterklep opgeborgen.
Als de auto is uitgevoerd met een
opbergvak in de bagageruimte,
verwijder dan het opbergvak om bij de
gevarendriehoek te kunnen komen
3 67.
Versie met subwooferbox
Til het achterste gedeelte van de vloerafdekplaat op. Trek aan de
handgreep om de gevarendriehoek te
verwijderen.
Vloerafdekking bagageruimte 3 68.
