HAU36112
Filtro a carboni attiviQuesto modello è dotato di un filtro a carbo-
ni attivi per evitare lo scarico nell’atmosfera
dei vapori di carburante. Prima di utilizzare
questo veicolo, eseguire i seguenti controlli:
Verificare il collegamento di ciascun
tubo.

Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessurati
o danneggiati. Sostituire se danneg-
giata.

Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
HAU66533
Olio motore e cartuccia filtro olioControllare sempre il li vello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato sinistro del carter.NOTAIl livello olio motore dev e trovarsi tra i riferi-menti di livello minimo e massimo. 4. Se l’olio motore è all’altezza o al di sot-
to del riferimento livello min., rabboc-
care con il tipo di olio consigliato per
raggiungere il livello appropriato.
Per cambiare l’olio mo tore (con o senza
sostituzione della cartuccia filtro olio) 1. Togliere la carenatura A e il pannello
B. (Vedere pagina 7-9.)
2. Accendere il motore, lasciarlo scalda- re per diversi minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
#4#3#2#1
FUEL TANK
THROTTLE BODY CHARCOAL
CANISTER
ATMOSPHERE
1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
2
3
1
BX4-9-H0.book 13 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-14
1
2
3
4
5
67
8
9
10
11
12
NOTASaltare le fasi 5–7 se non si sostituisce lacartuccia filtro olio. 5. Togliere la cartuccia filtro olio con una chiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso iconcessionari Yamaha.
6. Applicare uno strato sottile di olio mo- tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTAVerificare che l’O-ring sia assestato corret-tamente.
7. Installare la nuova cartuccia filtro olio con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.

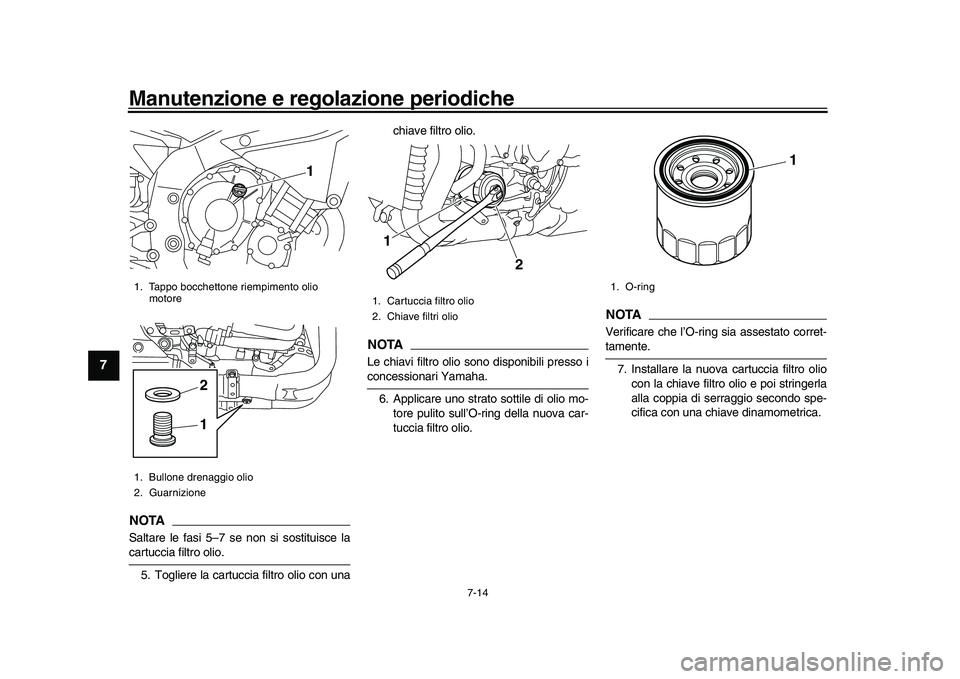

1. Tappo bocchettone riempimento olio motore
1. Bullone drenaggio olio
2. Guarnizione
1
12
1. Cartuccia filtro olio
2. Chiave filtri olio1 2
1. O-ring
1
BX4-9-H0.book 14 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-15
1
2
3
4
5
678
9
10
11
12
8. Installare il bullone drenaggio olio e la guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
9. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.ATTENZIONE
HCA11621

Per prevenire slit tamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.

Accertarsi che non penetrino corpiestranei nel carter.
10. Accendere il motore e lasciarlo girare al minimo per diversi minuti mentre ve-
rificando che non ci siano perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
NOTADopo l’accensione del motore, la spia pres-
sione olio e temperatura liquido refrigerante
deve spegnersi, se il livello dell’olio è suffi-ciente.ATTENZIONE
HCA22490
Se le spie pressione olio e temperatura
liquido refrigerante lampeggiano o re-
stano accesa anche se il livello dell’olio
è appropriato, spegnere immediatamen-
te il motore e far controllare il veicolo daun concessionario Yamaha.
11. Spegnere il motore, attendere qualche minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
12. Installare la carenatura e il pannello.
1. Chiave dinamometricaCoppia di serraggio: Cartuccia filtro olio:
17 N·m (1.7 kgf·m, 12 lb·ft)
Coppia di serraggio: Bullone di drenaggio olio motore: 23 N·m (2.3 kgf·m, 17 lb·ft)
1
Olio motore consigliato:Completamente sintetico
10W-40, 15W-50
Quantità di olio:
Cambio olio:3.90 L (4.12 US qt, 3.43 Imp.qt)
Con rimozione dell'elemento filtro
olio:
4.10 L (4.33 US qt, 3.61 Imp.qt)
BX4-9-H0.book 15 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-16
1
2
3
4
5
67
8
9
10
11
12
HAU20071
Liquido refrigerantePrima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU66510
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.

Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige- rante nel serbatoio liquido refrigerante.
NOTAIl livello del liquido refrigerante deve trovarsitra i riferimenti livello min. e max. 3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere la carenatura B. (Vedere
pagina 7-9.)
4. Togliere il tappo serbatoio liquido refri- gerante, aggiungere liquido refrigeran-
te fino al riferimento livello max., e poi
installare il tappo del serbatoio.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è cal-
do.
[HWA15162]
ATTENZIONE: Se non si
dispone di liquido refrigerante, uti-
lizzare al suo posto acqua distillata
o acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per il motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10473]
5. Installare la carenatura.
1. Riferimento livello max.
2. Riferimento di livello min.1
2
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante (fino al riferi
mento livello max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
BX4-9-H0.book 16 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-17
1
2
3
4
5
678
9
10
11
12
HAU66520
Per cambiare il liquido refrigerante 1. Posizionare il veicolo su una superficie piana e lasciare raffreddare il motore,
se necessario.
2. Togliere la carenatura B e il pannello D. (Vedere pagina 7-9.)
3. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
4. Togliere il tappo radiatore.
AVVERTENZA! Non tentare mai di
togliere il tappo radiatore quando il
motore è caldo.
[HWA10382]
5. Togliere il bullone drenaggio liquido re-frigerante e la rispettiva guarnizione
per scaricare il sistema di raffredda-
mento. 6. Togliere il tappo serbatoio liquido refri-
gerante.
7. Rimuovere il serbatoio liquido refrige- rante togliendo i bulloni, quindi capo-
volgere il serbatoio per svuotarlo. 8. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
9. Installare il serbatoio liquido refrige- rante installando i bulloni.
10. Installare il bullone drenaggio liquido
refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia di
serraggio secondo specifica.
11. Versare la quantità secondo specifica di liquido refrigerante nel radiatore e
nel serbatoio.1. Tappo radiatore
1
1. Bullone drenaggio liquido refrigerante
2. Guarnizione
1. Tappo serbatoio liquido refrigerante
121
1. Serbatoio liquido refrigerante
2. BulloneCoppia di serraggio:Bullone drenaggio liquido refrigeran-
te:10 N·m (1.0 kgf·m, 7.2 lb·ft)
1
2
BX4-9-H0.book 17 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-18
1
2
3
4
5
67
8
9
10
11
12
12. Installare il tappo serbatoio liquido re- frigerante.
13. Allentare il bullone spurgo aria per far
fuoriuscire eventuale aria intrappolata
dalla pompa acqua.
14. Quando il liquido refrigerante inizia a fuoriuscire, stringere il bullone spurgo
aria alla coppia secondo specifica.
15. Versare il liquido refrigerante secondo specifica nel radiatore fino a riempirlo.
16. Installare il tappo radiatore.
17. Accendere il motore, lasciarlo girare al minimo per diversi minuti e poi spe-
gnerlo.
18. Togliere il tappo radiatore per control- lare il livello del liquido refrigerante nel
radiatore. Se nec essario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore.
19. Accendere il motore e verificare che il veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
20. Installare la carenatura e il pannello.
HAU36765
Elemento filtranteSi deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento filtrante da un conces-
sionario Yamaha.
Rapporto di miscelazione antigelo/
acqua:
1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole etile-
nico contenente inibitori di corrosione
per motori in alluminio
Quantità di liquido refrigerante: Radiatore (circuito compreso):2.25 L (2.38 US qt, 1.98 Imp.qt)
Serbatoio liquido refrigerante (fino al
riferimento livello max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Bullone spurgo aria
1
Coppia di serraggio: Bullone spurgo aria:
10 N·m (1.0 kgf·m, 7.2 lb·ft)
BX4-9-H0.book 18 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-19
1
2
3
4
5
678
9
10
11
12
HAU44735
Controllo del regime del minimoControllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
HAU21386
Controllo del gioco della
manopola acceleratoreMisurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
Regime del minimo:
1200–1400 giri/min.
1. Gioco della manopola acceleratoreGioco della manopola acceleratore:3.0–5.0 mm (0.12–0.20 in)
1
BX4-9-H0.book 19 ページ ２０１６年１２月９日　金曜日　午後１時５２分

Manutenzione e regolazione periodiche
7-20
1
2
3
4
5
67
8
9
10
11
12
HAU70961
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA18370

L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può
provocare infortuni gravi o il deces-
so a seguito della perdita del con-
trollo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici èuguale alla temperatura ambiente).
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-vocare incidenti.
Controllo dei pneumatici
I pneumatici andrebbero controllati prima di ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
AVVERTENZA
HWA10472

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.

Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Pressione pneumatico a freddo:
Anteriore:250 kPa (2.50 kgf/cm
2, 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)
Carico massimo*: 187 kg (412 lb)
* Peso totale del conducente, del pas- seggero, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistrada
Profondità battistr ada minima (ante-
riore e posteriore): 1.6 mm (0.06 in)
BX4-9-H0.book 20 ページ ２０１６年１２月９日　金曜日　午後１時５２分
