2017 YAMAHA YZF-R1 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
4-21
1
2
345
6
7
8
9
10
11
12
2. “km or mile” och “km/L or L/100km” vi- sas.
3. Välj alternativet för sträcka eller för- brukning vars enheter du vill justera. 4. Välj enheterna som du vill använda.
5. Välj triangelsymbolen när du vill avslu-
ta.
“Wallpaper”
Med den här modulen kan du ställa in bak-
grundsfärgerna för STREET MODE och
TRACK MODE på svart eller vitt för dag-
och nattvisning. En fotosensor i instrument-
panelen avkänner ljusförhållandena och ändrar automatiskt skärmen mellan dag-
och nattinställningarna. Fotosensorn styr
även en funktion som
automatiskt justerar
ljusstyrkan i dag- och nattlägena efter ljus-
förhållandena.
Ställa in bakgrund
1. Välj “Wallpaper” på MENU-skärmen.
2. Välj läget som du vill justera (välj DAY
km/h
1. Fotosensor
1




Instrument och kontrollfunktioner
4-22
1
2
34
5
6
7
8
9
10
11
12
för skärminställningar på dagen och
NIGHT för skärminställningar på nat-
ten).
3. Välj bakgrundsfärg (välj BLACK för en svart bakgrund och WHITE för en vit
bakgrund).
4. Välj triangelsymbolen när du vill avslu- ta.
5. Upprepa från steg 2 om du vill ställa in en annan bakgrundsfärg eller välj tri-
angelsymbolen om du vill lämna mo-
dulen. “Shift indicator”
Växelindikatormodulen innehåller följande
alternativ. Ändra inställningar
1. Välj “Shift IND Setting”.
2. Välj “IND Mode”.
3. Välj “ON” om indikatorlampan ska lysa konstant, “OFF” om du vill stänga av
indikatorn eller “Flash” om växelindika-
torn ska blinka när indikatorns start-
tröskelvärde nås.
Displayen visar Beskrivning
Ställ in växelindikatorns
mönster på “ON”, “Flash”
eller “OFF” och justera vid
vilket varvtal som
indikatorn ska tändas och
släckas.
Justerar växelindikatorns
ljusstyrka.
Ställ in varvräknarens
färgdisplay på “ON” eller
“OFF” och justera vid vilket
varvtal som varvräknaren
ska lysa grönt och orange.
Ställ in varvräknarens
toppvarvsindikator på “ON”
eller “OFF”.Shift IND SettingShift IND
BrightnessTach IND SettingPeak Rev IND Setting
Shift Indicator
km/h
x 1000 r/min
GPS
12:
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min




Instrument och kontrollfunktioner
4-23
1
2
345
6
7
8
9
10
11
12
4. Välj “IND Start”.
5. Ställ in varvtalet på vilket växelindika- torn ska tändas genom att vrida på rull-
ningshjulet. Arbetsområdet för “IND
Start” är 8000–14800 v/min. 6. Välj “IND Stop” och justera vid vilket
varvtal som växelindikatorn ska slock-
na genom att vrida på rullningshjulet.
Arbetsområdet för “IND Stop” är
8500–15000 v/min.
TIPSDet blå området på varvräknaren angerväxelindikatorns inställda driftområde.
“Shift IND Brightness”
Det finns sex ljusstyrkenivåer för växelindi-
katorn. Välj “Shift IND Brightness” och justera in-
ställningen med rullningshjulet. Bekräfta in-
ställningen och stäng alternativet genom att
trycka kortvarigt på rullningshjulet.
“Tach IND Setting”
Med den här modulen kan du aktivera och
inaktivera varvräknarens färgvisning. När
den är avstängd visar varvräknaren alla
varvtalsnivåer under den röda zonen i svart
eller vitt (beroende på bakgrundsinställning-
Shift Indicator
km/h
x 1000 r/min
GPS
12
:
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Shift IND Setting
IND Mode
IND Start
IND Stop ON
10000
r/min
15000
r/min




Instrument och kontrollfunktioner
4-24
1
2
34
5
6
7
8
9
10
11
12
arna). När den är på kan du ange att medel-
höga och medel till höga varvtal ska visas
med grönt och därefter med orange.
1. Välj “Tach IND Setting”.
2. Välj “IND Mode”. 3. Välj ON när du vill aktivera färgvisning
för varvräknaren (eller välj OFF om du
vill stänga av funktionen).
4. Välj “Tach IND 1st” när du ska ställa in
inledande varvtal för den gröna zonen.
5. Välj varvtal genom att vrida på och se- dan trycka in rullningshjulet kortvarigt.
Alla varvtal över detta värde och upp
till inställningsvärdet för “Tach IND
2nd” (eller den röda 14000 v/min-zo- nen), visas i grönt.
TIPSInställningsområde för grön stapel:8000–10000 v/min.
6. Välj “Tach IND 2nd”.
7. Ställ in inledande varvtal för orange färg genom att vrida på och sedan
trycka in rullningshjulet kortvarigt. Alla
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2ndShift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2ndShift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd

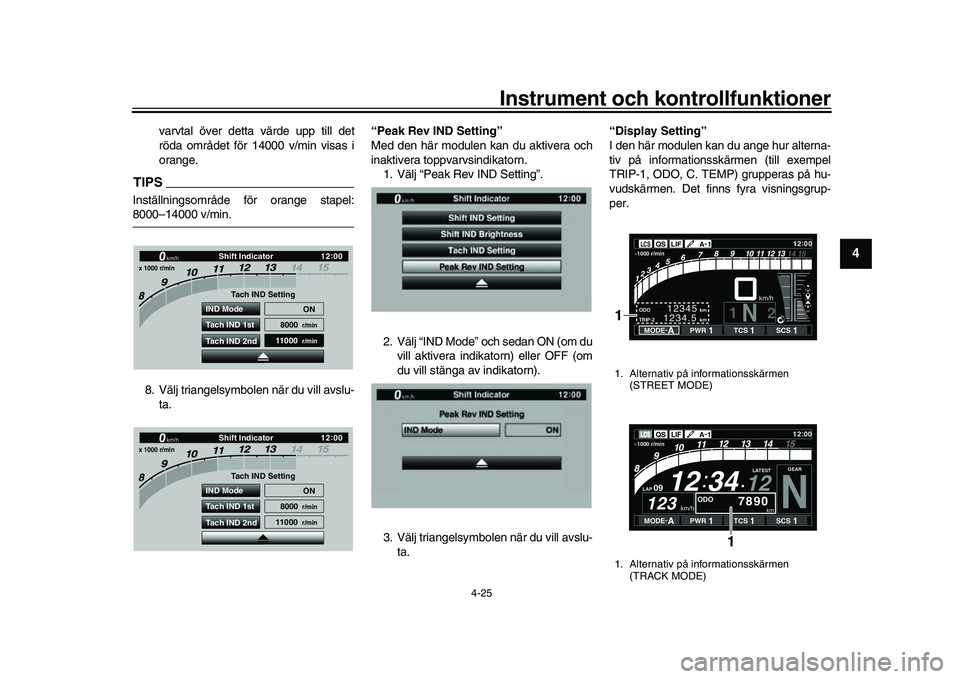

Instrument och kontrollfunktioner
4-25
1
2
345
6
7
8
9
10
11
12
varvtal över detta värde upp till det
röda området för 14000 v/min visas i
orange.
TIPSInställningsområde för orange stapel:8000–14000 v/min.
8. Välj triangelsymbolen när du vill avslu- ta. “Peak Rev IND Setting”
Med den här modulen kan du aktivera och
inaktivera topp
varvsindikatorn.
1. Välj “Peak Rev IND Setting”.
2. Välj “IND Mode” och sedan ON (om du vill aktivera indikatorn) eller OFF (om
du vill stänga av indikatorn).
3. Välj triangelsymbolen när du vill avslu- ta. “Display Setting”
I den här modulen kan du ange hur alterna-
tiv på informationsskärmen (till exempel
TRIP-1, ODO, C. TEMP) grupperas på hu-
vudskärmen. Det finns
fyra visningsgrup-
per.
Shift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2ndShift Indicator
km/h
x 1000 r/min
GPS
12 :
00
Tach IND Setting
IND Mode ON
8000
r/min
11000
r/min
Tach IND 1st
Tach IND 2nd
1. Alternativ på informationsskärmen (STREET MODE)
1. Alternativ på informationsskärmen (TRACK MODE)
ODO
12345
km
TRIP-2
1234.5
km
1
Ny2 km/h
·1000 r/minMODE -
A
TCS
1
SCS
1
A
-
1
LCS
QS
LIF
GPS
12 :
00
PWR
1
1
MODE -
A
PWR
1
TCS
1
SCS
1
km/h
123
ODO
km
7890
GEARN
LAP 09
LATEST12
12 34
·1000 r/min
A
-
1
LC LCS
QS
LIF
GPS
12 :
00
1




Instrument och kontrollfunktioner
4-26
1
2
34
5
6
7
8
9
10
11
12
Ställa in visningsgrupper1. Välj “Display Setting”.
2. DISPLAY-1, DISPLAY-2, DISPLAY-3 och DISPLAY-4 visas.
3. Som exempel kan vi välja DISPLAY-1.
STREET MODE 1-1, STREET MODE
1-2 och TRACK MODE visas. 4. Välj STREET MODE 1-1.
5. Välj önskat alternativ med rullningshju-
let.
TIPSFöljande alternativ på informationsskärmen
kan väljas:
A.TEMP: lufttemperatur
C.TEMP: kylvätsketemperatur
TRIP-1: trippmätare 1
TRIP-2: trippmätare 2 ODO: vägmätare
FUEL CON: mängden förbrukat bränsle
FUEL AVG: genomsnittlig bränsleförbruk-
ning
CRNT FUEL: aktuell bränsleförbrukning
6. Välj STREET MODE 1-2 eller TRACK MODE om du vill ställa in de återståen-
de alternativen för gruppen DIS-
PLAY-1.
7. Välj triangelsymbolen när du vill avslu- ta. Upprepa från steg 3 när du vill ställa
in de övriga visningsgrupperna.
“Brightness”
Med den här modulen kan du justera ljus-
styrkan på skärmen.
För att ställa in styrkan1. Välj “Brightness”.




Instrument och kontrollfunktioner
4-27
1
2
345
6
7
8
9
10
11
12
2. Välj önskad ljusstyrka genom att vrida på rullningshjulet och lagra inställning-
en genom att trycka kortvarigt på rull-
ningshjulet.
“Clock”
Med den här modulen kan du ställa in klock-
an.
För att ställa in klockan1. Välj “Clock” på MENU-skärmen. 2. Värdet för timmar är markerat när du
väljer “Clock”.
3. Ställ in timmarna genom att vrida på och sedan trycka kortvarigt på rull-
ningshjulet. 4. Inställningen för minuter markeras.
5. Ställ in minuterna genom att vrida på
och sedan trycka kortvarigt på rull-
ningshjulet.




Instrument och kontrollfunktioner
4-28
1
2
34
5
6
7
8
9
10
11
12
6. Tryck kortvarigt på rullningshjulet igen när du vill avsluta och gå tillbaka till
MENU-skärmen.
“All Reset”
Den här modulen återställer allt utom väg-
mätaren och klockan till fabriks- eller stan-
dardinställningarna.
Välj YES om du vill återställa alla alternativ.
Alla alternativ återst älls när du väljer YES
och skärmen återgår automatiskt till ME-
NU-skärmen.
MAU12822
KopplingshandtagKopplingshandtaget är placerat på styrets
vänstra sida. För att koppla ur, dra in kopp-
lingshandtaget mot styrgreppet. För att
släppa kopplingen, släpp kopplingshandta-
get. Kopplingshandtaget bör dras in snabbt
och släppas långsamt för att kopplingen ska
ta mjukt.
På kopplingshandtaget sitter en kopplings-
kontakt som är en del av avstängningssys-
temet för tändkretsen. (Se sidan 4-44.)
MAU67010
VäxelpedalVäxelpedalen är placerad på motorcykelns
vänstra sida och används i kombination
med kopplingshandtaget vid växling av den
6-växlade växellådan.
När snabbväxlingssystemet är på avkänner
växelkontakten rörelser i växelpedalen och
gör att du kan växla uppåt utan att använda
kopplingshandtaget. Se QSS på sidan 4-16
för mer information.
1. Kopplingshandtag
1
1. Växelpedal
2. Växelkontakt
1
2
