Inledning
MAU10103
Välkommen till Yamaha och dess motorcykelvärld!
Som ägare av YZF-R1/YZF-R1M, kan du dra fördelar av den stora erfarenhet som Yamaha besitter och den senaste teknologin vad gäl ler
design och tillverkning av högkvalit ativa produkter som har gett Yamaha sitt goda rykte om pålitlighet.
Ta dig tid att läsa igenom denna handbok noga så att du kan njuta av alla fördelarna som din YZF-R1/YZF-R1M har. Handboken ger dig
inte bara anvisningar om hur du hanterar , kontrollerar och sköter din motorcykel, den ger dig även information om hur du ska sk ydda dig
själv och andra från problem och skador.
Dessutom får du många tips i handboken som gör att du kan hålla din motorcykel i bästa möjliga skick. Om du har ytterligare frågor ska
du inte dra dig för att fråga din Yamaha-återförsäljare.
Yamaha teamet önskar dig många säkr a och trevliga körningar. Kom bara ihåg att låta säkerheten gå först!
Yamaha har alltid som mål att förbättra produktdesign och kvalitet. Av denna anledni ng, medan denna handbok innehåller den senast till-
gängliga produktinformationen, kan det förekomma vissa skillnader mellan ditt fordon och denna handbok. Kontakta en Yamaha-återför-
säljare om du har några frågor om handboken.
VARNING
MWA10032
Läs den här handboken noga innan du börjar använda motorcyke\
ln.




Viktig information om handboken
MAU10134
Speciellt viktig information i denna handbok särskiljs genom följande:
* Produkt och specifikationer kan ändras utan föregående meddelande.Detta är en varningssymbol. Den används för
att uppmärksamma dig på att det finns risk för
personskador. Följ alla säkerhetsmeddelanden efter symbolen för att undvika personskador
och dödsfall.
En VARNING innebär en farlig situation so m, om den inte undviks, kan resultera i
livshotande skador.
VIKTIGT anger att speciell försiktighet måste ia kttas för att undvika att fordonet eller annan
egendom skadas.
Ett TIPS är viktig information för att underlätta vissa handhavanden.
VARNING
VIKTIGTTIPS




Viktig information om handboken
MAU36391
YZF-R1/YZF-R1M
ÄGARENS HANDBOK
©2016 av Yamaha Motor Co., Ltd.
1:a utgåvan, November 2016Alla rättighete r förbehållna.
Omtryck eller obehörig användning
utan skriftligt tillstånd från
Yamaha Motor Co., Ltd.
är uttryckligen förbjuden.
Tryckt i Nederländerna.

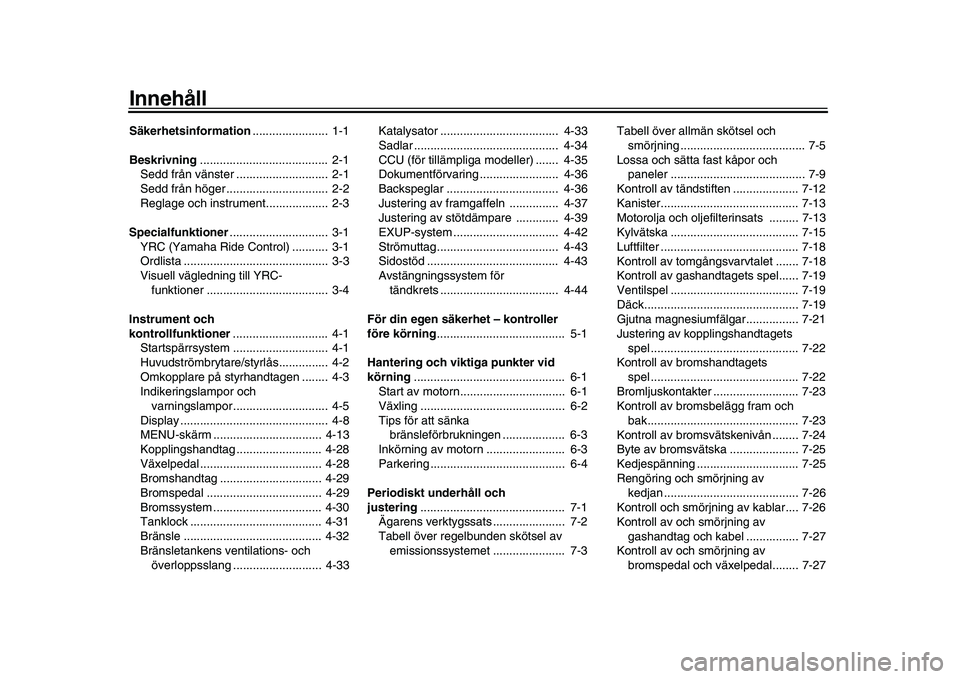

InnehållSäkerhetsinformation....................... 1-1
Beskrivning ....................................... 2-1
Sedd från vänster ............................ 2-1
Sedd från höger ............................... 2-2
Reglage och instrument................... 2-3
Specialfunktioner .............................. 3-1
YRC (Yamaha Ride Control) ........... 3-1
Ordlista ............................................ 3-3
Visuell vägledning till YRC- funktioner ..................................... 3-4
Instrument och
kontrollfunktioner ............................. 4-1
Startspärrsystem ............................. 4-1
Huvudströmbrytare/styrlås............... 4-2
Omkopplare på styrhandtagen ........ 4-3
Indikeringslampor och varningslampor............................. 4-5
Display ............................................. 4-8

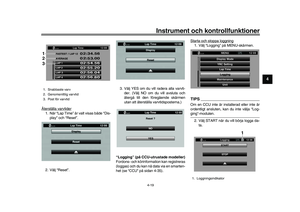

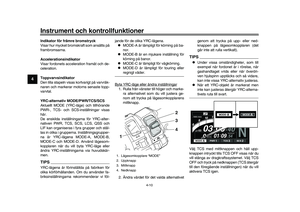

MENU-skärm ................................. 4-13
Kopplingshandtag .......................... 4-28
Växelpedal ..................................... 4-28
Bromshandtag ............................... 4-29
Bromspedal ................................... 4-29
Bromssystem ................... .............. 4-30
Tanklock ........................................ 4-31
Bränsle .......................................... 4-32
Bränsletankens ventilations- och överloppsslang ........................... 4-33 Katalysator .................................... 4-33

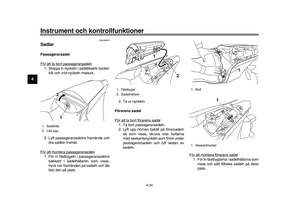

Sadlar ............................................ 4-34
CCU (för tillämpliga modeller) ....... 4-35
Dokumentförvaring ........................ 4-36
Backspeglar ................................
.. 4-36
Justering av framgaffeln ............... 4-37
Justering av stötdämpare ............. 4-39
EXUP-system ........ ........................ 4-42
Strömuttag..................................... 4-43
Sidostöd ........................................ 4-43
Avstängningssystem för tändkrets .................................... 4-44

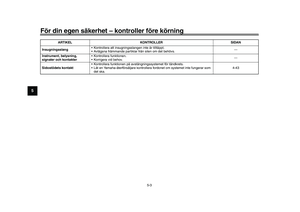

För din egen säkerhet – kontroller
före körning ....................................... 5-1
Hantering och viktiga punkter vid
körning .............................................. 6-1
Start av motorn................................ 6-1
Växling ............................................ 6-2
Tips för att sänka bränsleförbrukningen ................... 6-3
Inkörning av motorn ........................ 6-3
Parkering ......................................... 6-4
Periodiskt underhåll och
justering ............................................ 7-1
Ägarens verktygssats ...................... 7-2
Tabell över regelbunden skötsel av emissionssystemet ...................... 7-3 Tabell över allmän skötsel och
smörjning ...................................... 7-5
Lossa och sätta fast kåpor och paneler ......................................... 7-9
Kontroll av tändstiften .................... 7-12
Kanister.......................................... 7-13
Motorolja och oljefilterinsats ......... 7-13
Kylvätska ....................................... 7-15
Luftfilter .......................................... 7-18
Kontroll av tomgångsvarvtalet ....... 7-18
Kontroll av gashandtagets spel...... 7-19
Ventilspel ....................................... 7-19
Däck............................................... 7-19
Gjutna magnesiumfälgar................ 7-21
Justering av kopplingshandtagets spel ............................................. 7-22
Kontroll av bromshandtagets
spel ............................................. 7-22
Bromljuskontakter .......................... 7-23
Kontroll av bromsbelägg fram och
bak.............................................. 7-23
Kontroll av bromsvätskenivån ........ 7-24
Byte av bromsvätska ..................... 7-25
Kedjespänning ............................... 7-25
Rengöring och smörjning av
kedjan ......................................... 7-26
Kontroll och smörjning av kablar.... 7-26
Kontroll av och smörjning av
gashandtag och kabel ................ 7-27
Kontroll av och smörjning av bromspedal och växelpedal........ 7-27
