Manutenzione e regolazione perio diche
6-8
6
HAU72800
NOTA Filtro aria
• Il filtro aria di questo modello è dotato di una cartuccia mo nouso di carta con rivestimento d’olio, che non va pulita con ari a com-
pressa per evitare di danneggiarla.
• Sostituire più spesso l’elemento del filtro dell’ar ia se si percorrono zone molto umide o polverose.
 Manutenzione del freno idraulico
• Controllare regolarmente e, se necess ario, correggere il livello liquido freni.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni.
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.27 *Corpo manopola
acceleratore e cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola ac- celeratore e il cavo. √√√√√
28 *Luci, se
gnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio luce.
√√√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBS5H0H0.book Page 8 Friday, October 14, 2016 12:11 PM

Manutenzione e regolazione perio diche
6-9
6
HAU18752
Rimozione e installazione d el
pannelloIl pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare il pannello.
HAU54942
Pannello A

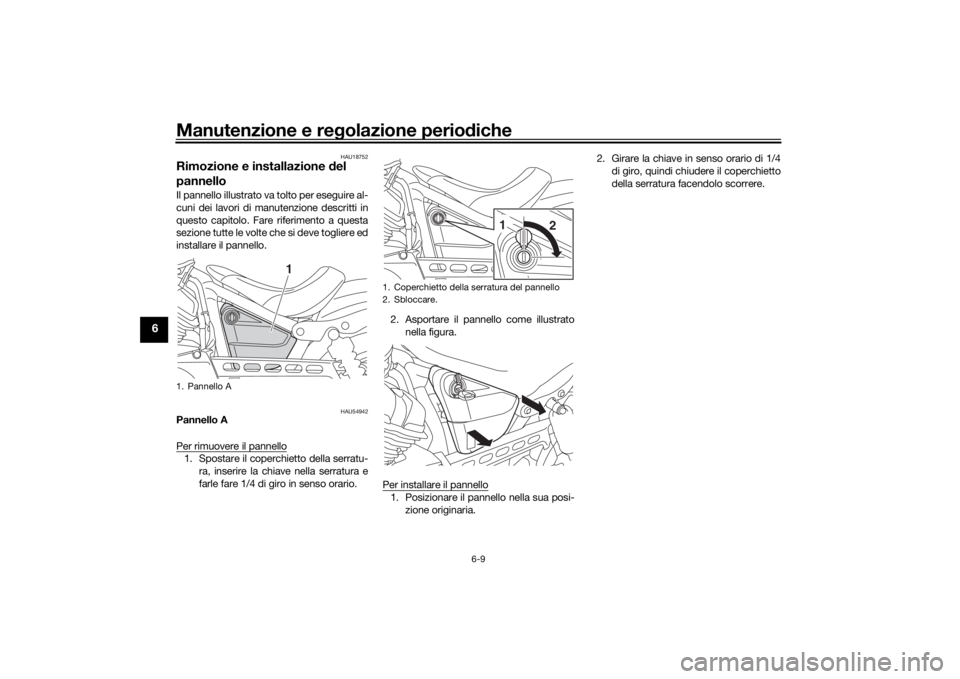

Per rimuovere il pannello1. Spostare il coperchietto della serratu-
ra, inserire la chiave nella serratura e
farle fare 1/4 di giro in senso orario. 2. Asportare il pannello come illustrato
nella figura.
Per installare il pannello
1. Posizionare il pannello nella sua posi- zione originaria. 2. Girare la chiave in senso orario di 1/4
di giro, quindi chiudere il coperchietto
della serratura facendolo scorrere.
1. Pannello A
1
1. Coperchietto della serratura del pannello
2. Sbloccare.
1 2
UBS5H0H0.book Page 9 Friday, October 14, 2016 12:11 PM

Manutenzione e regolazione perio diche
6-10
6
HAU42433
Controllo delle can deleLe candele sono componenti importanti del
motore e sono facili da controllare. Poiché
il calore ed i depositi provocano una lenta
erosione delle candele, bisogna rimuoverle
e controllarle in conformità alla tabella della
manutenzione periodica e lubrificazione.
Inoltre, lo stato delle candele può rivelare le
condizioni del motore.
Per to gliere una can dela

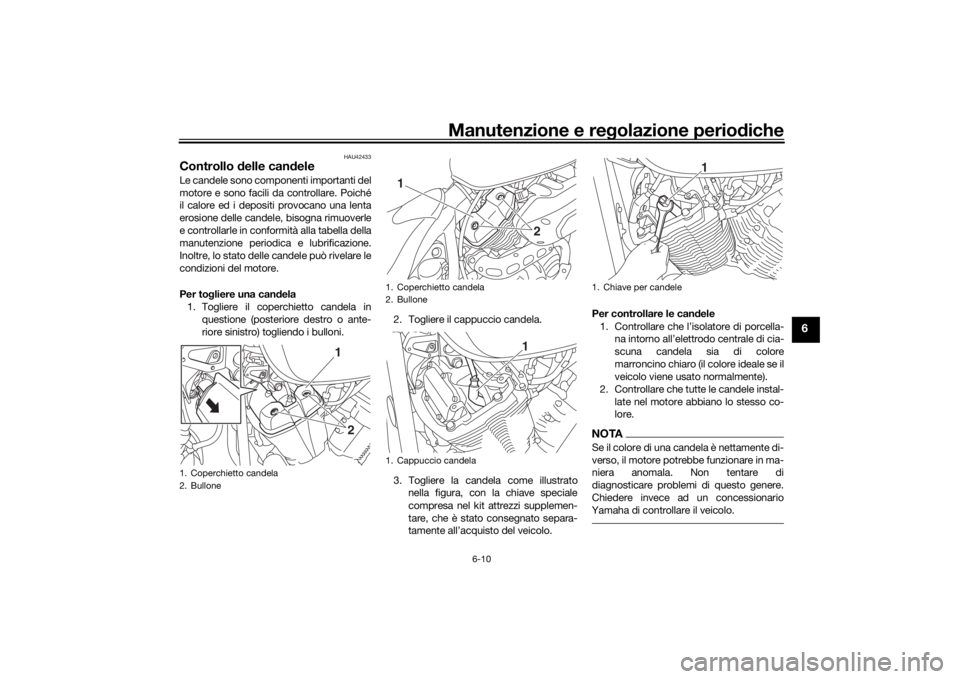

1. Togliere il coperchietto candela in questione (posteriore destro o ante-
riore sinistro) togliendo i bulloni. 2. Togliere il cappuccio candela.
3. Togliere la candela come illustrato
nella figura, con la chiave speciale
compresa nel kit attrezzi supplemen-
tare, che è stato consegnato separa-
tamente all’acquisto del veicolo. Per controllare le can
dele
1. Controllare che l’isolatore di porcella- na intorno all’elettrodo centrale di cia-
scuna candela sia di colore
marroncino chiaro (il colore ideale se il
veicolo viene usato normalmente).
2. Controllare che tutte le candele instal- late nel motore abbiano lo stesso co-
lore.
NOTASe il colore di una candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di
diagnosticare problemi di questo genere.
Chiedere invece ad un concessionario
Yamaha di controllare il veicolo.
1. Coperchietto candela
2. Bullone
1
2
1. Coperchietto candela
2. Bullone
1. Cappuccio candela
2
1
1
1. Chiave per candele
1
UBS5H0H0.book Page 10 Friday, October 14, 2016 12:11 PM

Manutenzione e regolazione perio diche
6-11
6
3. Verificare che ogni singola candela
non presenti usura degli elettrodi e ec-
cessivi depositi carboniosi o di altro
genere, e sostituirla se necessario.
4. Misurare la distanza tra gli elettrodi con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica. Per installare una can
dela
1. Pulire la superficie della guarnizione della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
2. Installare la candela con la chiave can- dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.3. Installare il cappuccio candela.
4. Installare il coperchietto candela in-stallando i bulloni.
HAU36112
Filtro a carboni attiviQuesto modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli: Verificare il collegamento di ciascun
tubo.
 Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessu-
rati o danneggiati. Sostituire se dan-
neggiata.
 Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
Can
dela secon do specifica:
NGK/CPR7EA-9
1. Distanza tra gli elettrodiDistanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia d i serraggio:
Candela:
13 N·m (1.3 kgf·m, 9.4 lb·ft)
1. Filtro a carboni attivi
2. Tubetto sfiato filtro a carboni attivi
1
2
UBS5H0H0.book Page 11 Friday, October 14, 2016 12:11 PM

Manutenzione e regolazione perio diche
6-12
6
HAU47115
Olio motore e cartuccia filtro olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
3. Attendere qualche minuto per lasciare che l’olio si depositi.
4. Togliere il tappo bocchettone riempi- mento olio motore, pulire l’astina livel-
lo olio motore con uno straccio,
inserirla nel foro riempimento olio
(senza avvitarla), e poi toglierla di nuo-
vo per controllare il livello dell’olio.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minimo e massimo.
5. Se l’olio motore è all’altezza o al disotto del riferimento livello min., rab-
boccare con il tipo di olio consigliato
per raggiungere il livello appropriato. 6. Verificare che l’O-ring non sia danneg-
giato e sostituirlo, se necessario.
7. Inserire l’astina livello nel foro riempi- mento olio, quindi serrare il tappo ri-
empimento olio.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
2. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi- mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per

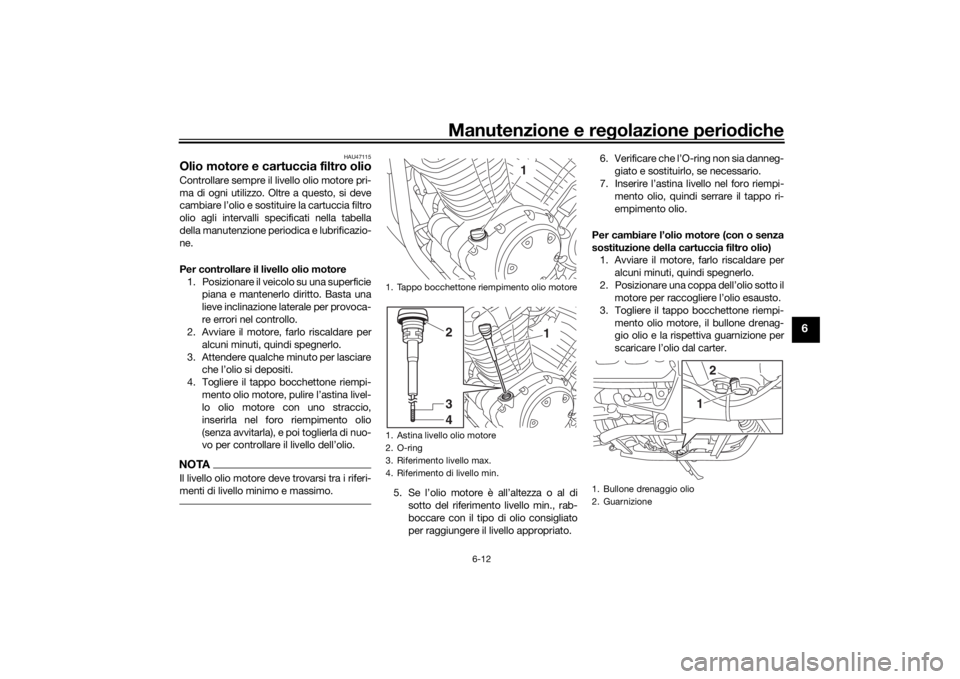

scaricare l’olio dal carter.1. Tappo bocchettone riempimento olio motore
1. Astina livello olio motore
2. O-ring
3. Riferimento livello max.
4. Riferimento di livello min.
1
1
432
1. Bullone drenaggio olio
2. Guarnizione
2
1
UBS5H0H0.book Page 12 Friday, October 14, 2016 12:11 PM

Manutenzione e regolazione perio diche
6-13
6
NOTASaltare le fasi 4–6 se non si sostituisce la

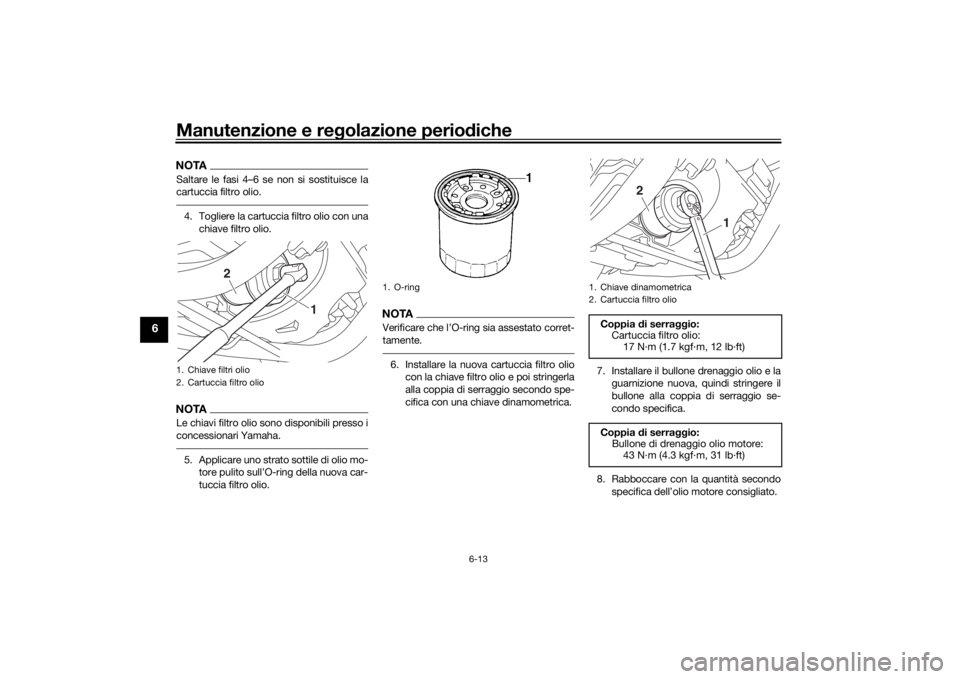

cartuccia filtro olio.4. Togliere la cartuccia filtro olio con una
chiave filtro olio.NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.5. Applicare uno strato sottile di olio mo-tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTAVerificare che l’O-ring sia assestato corret-
tamente.6. Installare la nuova cartuccia filtro oliocon la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica. 7. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
8. Rabboccare con la quantità secondo specifica dell’olio motore consigliato.
1. Chiave filtri olio
2. Cartuccia filtro olio
1
2
1. O-ring
1. Chiave dinamometrica
2. Cartuccia filtro olioCoppia di serra ggio:
Cartuccia filtro olio:
17 N·m (1.7 kgf·m, 12 lb·ft)
Coppia di serra ggio:
Bullone di drenaggio olio motore: 43 N·m (4.3 kgf·m, 31 lb·ft)
1
2
UBS5H0H0.book Page 13 Friday, October 14, 2016 12:11 PM

Manutenzione e regolazione perio diche
6-14
6
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11621
 Per prevenire slittamenti della fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.
9. Verificare che l’O-ring non sia danneg-
giato e sostituirlo, se necessario.
10. Installare e serrare il tappo bocchetto-
ne riempimento olio motore.
11. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.NOTADopo l’accensione del motore, la spia livel-
lo olio motore deve spegnersi, se il livello
dell’olio è sufficiente.
ATTENZIONE
HCA10402
Se la spia livello olio lampe ggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spe gnere imme diatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.12. Spegnere il motore, attendere qualche
minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.

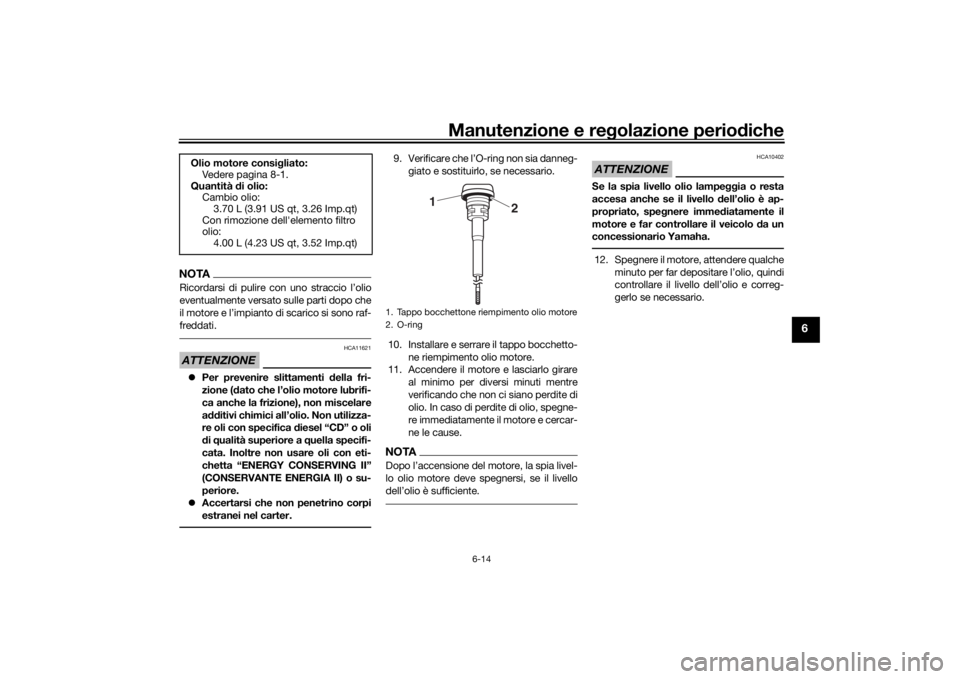

Olio motore consi
gliato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio: 3.70 L (3.91 US qt, 3.26 Imp.qt)
Con rimozione dell'elemento filtro
olio: 4.00 L (4.23 US qt, 3.52 Imp.qt)
1. Tappo bocchettone riempimento olio motore
2. O-ring
2
1
UBS5H0H0.book Page 14 Friday, October 14, 2016 12:11 PM

Manutenzione e regolazione perio diche
6-15
6
HAU47081
Sostituzione elemento filtranteSostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorro-
no zone molto umide o polverose.
Per sostituire l’elemento filtrante

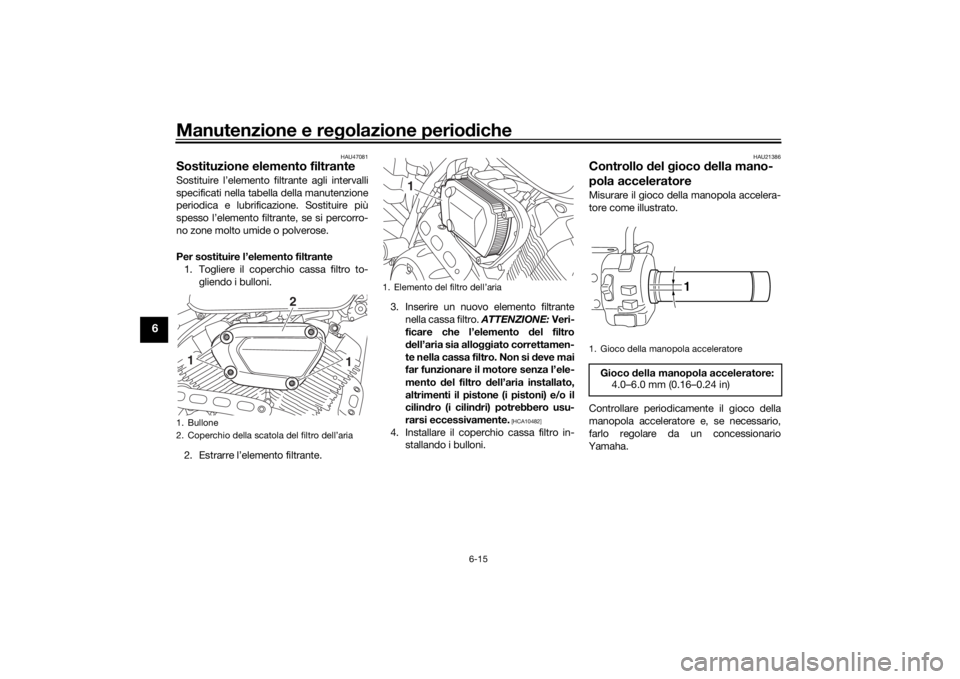

1. Togliere il coperchio cassa filtro to- gliendo i bulloni.
2. Estrarre l’elemento filtrante. 3. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
d ell’aria sia allo ggiato correttamen-
te nella cassa filtro. Non si deve mai
far funzionare il motore senza l’ele-
mento del filtro d ell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilin dro (i cilin dri) potrebbero usu-
rarsi eccessivamente.
[HCA10482]
4. Installare il coperchio cassa filtro in- stallando i bulloni.
HAU21386
Controllo del gioco della mano-
pola acceleratoreMisurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
1. Bullone
2. Coperchio della scatola del filtro dell’aria
2
1
1
1. Elemento del filtro dell’aria
1
1. Gioco della manopola acceleratoreGioco
della manopola acceleratore:
4.0–6.0 mm (0.16–0.24 in)
1
UBS5H0H0.book Page 15 Friday, October 14, 2016 12:11 PM
