2017 YAMAHA XVS950CU Manuale duso (in Italian)

Strumento e funzioni di controllo
3-2
3
HAU57670
Blocchetto accensioneIl blocchetto accensione comanda i sistemi
d’accensione e di illuminazione. Appresso
sono indicate le varie posizioni del bloc-
chetto accensione.ATTENZIONE
HCA17961
Non utilizzare catene portachiavi metal-
liche né tenere più chiavi nello stesso
anello portachiavi. Mentre il veicolo è in
marcia, le catene portachiavi metalliche,
gli anelli portachiavi metallici o le altre
chiavi possono entrare in contatto con i
componenti circostanti graffian doli. Per-
tanto, si consi glia di utilizzare catene
portachiavi in panno o in pelle.
NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU38531
ON (aperto)
Tutti i circuiti elettrici vengono alimentati,
l’illuminazione pannello strumenti, la luce
fanalino posteriore, la luce targa e la luce di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su
“OFF”, anche se il motore si arresta.
HAU45752
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10073
Non girare mai la chiave in posizione di
“OFF” mentre il veicolo è in movimento,
altrimenti gli impianti elettrici verranno
d isattivati, con il rischio di per dere il
controllo del mezzo o di causare inci-
d enti.
HAU62271
(Parche ggio)
È possibile accendere le luci d’emergenza
e le luci indicatori di direzione, ma tutti gli
altri impianti elettrici sono inattivi. È possi-
bile sfilare la chiave.
Si deve premere la chiave dalla posizione
“OFF” per girarla su “ ”.
ATTENZIONE
HCA20760
Si si utilizzano le luci d i emergenza o le
luci in dicatori di d irezione per lun ghi pe-
rio di d i tempo, la batteria può scaricarsi.
P
ON
OFF
UBS5H0H0.book Page 2 Friday, October 14, 2016 12:11 PM

Strumento e funzioni di controllo
3-3
3
HAU4939C
Spie di se gnalazione e di avverti-
mento
HAU11022
Spia in dicatore di d irezione “ ”
Questa spia lampeggia quando una luce in-
dicatori di direzione lampeggia.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abba gliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU11256
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa
dopo aver verificato che il livello dell’olio è
corretto (vedere pagina 6-12), fare control-
lare il veicolo da un concessionario
Yamaha.NOTA Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.
 Questo modello è equipaggiato con
un sistema di autodiagnosi per il circu-
ito di rilevamento livello dell’olio. Se si
individua un problema nel circuito di
rilevamento livello dell’olio, la spia li- vello olio lampeggia ripetutamente. In
tal caso, far controllare il veicolo da un
concessionario Yamaha.
HAU11368
Spia livello carburante “ ”
Questa spia si accende quando il livello
carburante scende all’incirca al di sotto di
2.8 L (0.74 US gal, 0.62 Imp.gal). Quando
ciò si verifica, effettuare il rifornimento il pri-
ma possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa
dopo il rifornimento, fare controllare il vei-
colo da un concessionario Yamaha.NOTAQuesto modello è equipaggiato con un si-
stema di autodiagnosi per il circuito di rile-
vamento livello carburante. Se si individua
un problema nel circuito di rilevamento li-
vello carburante, la spia livello carburante
lampeggia ripetutamente. In tal caso, far
controllare il veicolo da un concessionario
Yamaha.

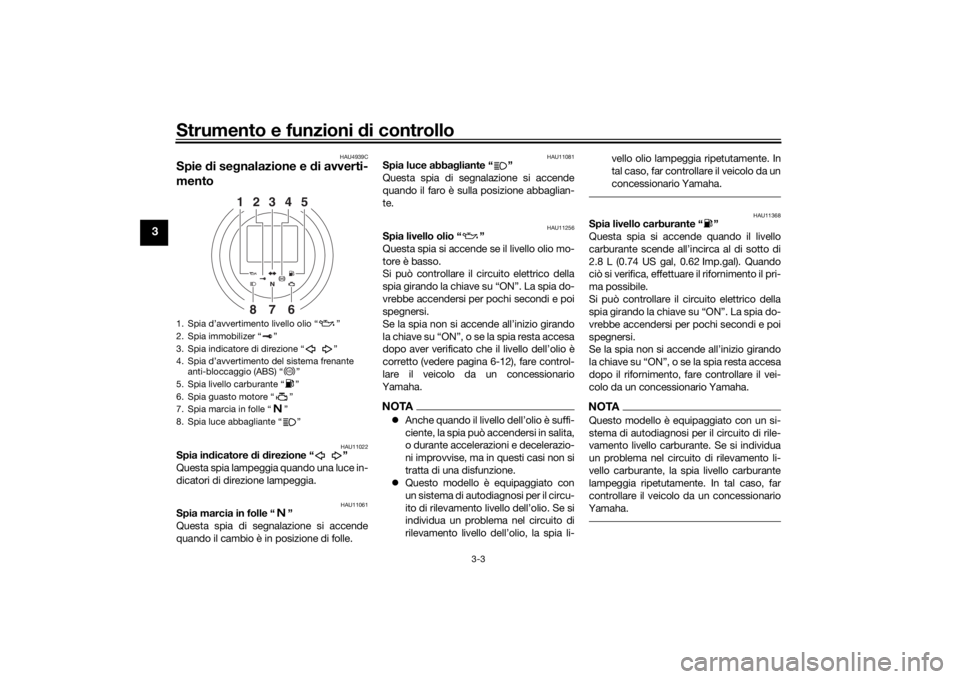

1. Spia d’avvertimento livello olio “ ”
2. Spia immobilizer “ ”
3. Spia indicatore di direzione “ ”
4. Spia d’avvertimento del sistema frenante anti-bloccaggio (ABS) “ ”
5. Spia livello carburante “ ”
6. Spia guasto motore “ ”
7. Spia marcia in folle “ ”
8. Spia luce abbagliante “ ”
1
35 42
8
7
6ABS
UBS5H0H0.book Page 3 Friday, October 14, 2016 12:11 PM

Strumento e funzioni di controllo
3-4
3
HAU73171
Spia guasto motore “ ”
Questa spia si accende se viene rilevata
un’anomalia al motore o a un altro sistema
di comando del veicolo. Se questo accade,
far controllare il sistema diagnostico di bor-
do da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende inizialmente gi-
rando la chiave su “ON”, o se la spia rimane
accesa, fare controllare il veicolo da un
concessionario Yamaha.
HAU69891
Spia ABS “ ”
In condizioni di funzionamento normale,
questa spia si accende quando si gira la
chiave in posizione “ON” e si spegne quan-
do si raggiunge una velocità di almeno
10 km/h (6 mi/h).
Se la spia ABS:  non si accende quando la chiave è gi-
rata su “ON”
 si accende o lampeggia durante la
guida
 non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h) L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-10 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spe
gne al ra ggiun-
g imento di una velocità d i almeno
10 km/h (6 mi/h) o se la spia si accen de
o lampe ggia durante la gui da, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due cond izioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il blocca ggio delle
ruote durante le frenate di emerg enza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-
cessionario Yamaha.
HAU73120
Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la spia di segnalazione cesserà di lampeggiare,
ma il sistema immobilizzatore continuerà a
restare attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
inizialmente girando la chiave su “ON”, se
la spia di segnalazione resta accesa o se la
spia lampeggia secondo uno schema (se
viene rilevato un problema al sistema im-
mobilizzatore, la spia
immobilizer lampeg-
gia secondo uno schema), far controllare il
veicolo da un concessionario Yamaha.
NOTASe la spia immobilizer lampeggia secondo
uno schema, lentamente per 5 volte e rapi-
damente per 2 volte, questo potrebbe es-
sere provocato da un’interferenza del
trasponder. In questo caso, tentare quanto
segue. 1. Accertarsi che non vi siano chiavi del sistema immobilizzatore vicino al
blocchetto accensione. Le altre chiavi
del sistema immobilizzatore possono
provocare interferenze nei segnali e
impedire l’avviamento del motore.
ABS
UBS5H0H0.book Page 4 Friday, October 14, 2016 12:11 PM

Strumento e funzioni di controllo
3-5
3
2. Usare la chiave di ricodifica per avvia-
re il motore.
3. Se il motore si accende, spegnerlo e provare ad accendere il motore con le
chiavi standard.
4. Se una o entrambe le chiavi standard non avviano il motore, portare il veico-
lo e tutte e 3 le chiavi da un concessio-
nario Yamaha per fare ricodificare le
chiavi standard.
HAU57683

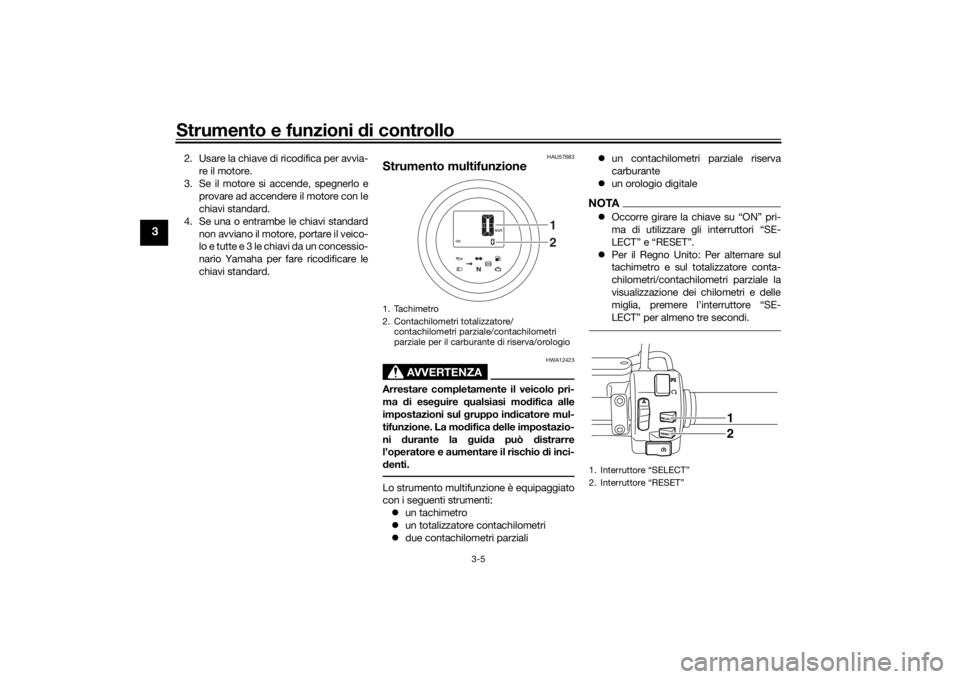

Strumento multifunzione
AVVERTENZA
HWA12423
Arrestare completamente il veicolo pri-
ma di ese guire qualsiasi mo difica alle
impostazioni sul gruppo in dicatore mul-
tifunzione. La mo difica delle impostazio-
ni durante la g uida può distrarre
l’operatore e aumentare il rischio di inci-
d enti.Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
 un tachimetro
 un totalizzatore contachilometri
 due contachilometri parziali 
un contachilometri parziale riserva
carburante
 un orologio digitale
NOTAOccorre girare la chiave su “ON” pri-
ma di utilizzare gli interruttori “SE-
LECT” e “RESET”.
 Per il Regno Unito: Per alternare sul
tachimetro e sul totalizzatore conta-
chilometri/contachilometri parziale la
visualizzazione dei chilometri e delle
miglia, premere l’interruttore “SE-
LECT” per almeno tre secondi.
1. Tachimetro
2. Contachilometri totalizzatore/
contachilometri parziale/contachilometri
parziale per il carburante di riserva/orologio
21
1. Interruttore “SELECT”
2. Interruttore “RESET”
1
2
UBS5H0H0.book Page 5 Friday, October 14, 2016 12:11 PM

Strumento e funzioni di controllo
3-6
3
Totalizzatore contachilometri, contachi-
lometri parziali e orolo gio dig itale
Il totalizzatore contachilometri indica la di-
stanza totale percorsa da veicolo.
I contachilometri parziali indicano la distan-
za percorsa dall’ultimo azzeramento.
Il contachilometri parziale riserva carburan-
te indica la distanza percorsa con il carbu-
rante di riserva.
L’orologio digitale visualizza l’ora nel for-
mato 12 ore.NOTA Il totalizzatore contachilometri si bloc-
cherà a 999999 km. 
I contachilometri parziali si azzereran-
no e continueranno il conteggio dopo
aver raggiunto 999.9 km.
Nel normale funzionamento, premere l’in-
terruttore “SELECT” per alternare sul di-
splay il totalizzatore contachilometri
“ODO”, il contachilometri parziale “TRIP 1”
e “TRIP 2”, nonché l’orologio digitale nel
seguente ordine:
ODO → TRIP 1 → TRIP 2 → orologio
digitale → ODO
Se si accende la spia livello carburante, il
display passerà al contachilometri parziale
riserva carburante “TRIP F” ed inizierà a
conteggiare la distanza percorsa a partire
da quel punto. In questo caso, premere l’in-
terruttore “SELECT” per alternare le visua-
lizzazioni nel seguente ordine:
TRIP F → TRIP 1 → TRIP 2 → orologio
digitale → ODO → TRIP F
Per azzerare un contachilometri parziale,
utilizzare l’interruttore “SELECT” per pas-
sare alla visualizzazione del contachilometri
parziale desiderato, quindi premere l’inter-
ruttore “RESET” per un secondo. È possi-
bile azzerare manualmente il contachilometri parziale riserva carburante,
oppure si azzererà automaticamente e
scomparirà dal display dopo aver fatto ri-
fornimento e percorso 5 km (3 mi).
Per regolare l’orologio digitale
1. Premere gli interruttori “SELECT” e
“RESET” per tre secondi. Le cifre delle
ore inizieranno a lampeggiare.
2. Utilizzare l’interruttore “SELECT” per
impostare le ore.
3. Premere l’interruttore “RESET”. Le ci- fre dei minuti inizieranno a lampeggia-
re.
4. Utilizzare l’interruttore “SELECT” per regolare i minuti.
1. Contachilometri totalizzatore/contachilometri parziale/contachilometri
parziale per il carburante di riserva/orologio
1
1. Orologio digitale
1
UBS5H0H0.book Page 6 Friday, October 14, 2016 12:11 PM

Strumento e funzioni di controllo
3-7
3
5. Premere l’interruttore “RESET” per
due secondi per confermare le modifi-
che alla regolazione e avviare l’orolo-
gio digitale.
HAU1234M

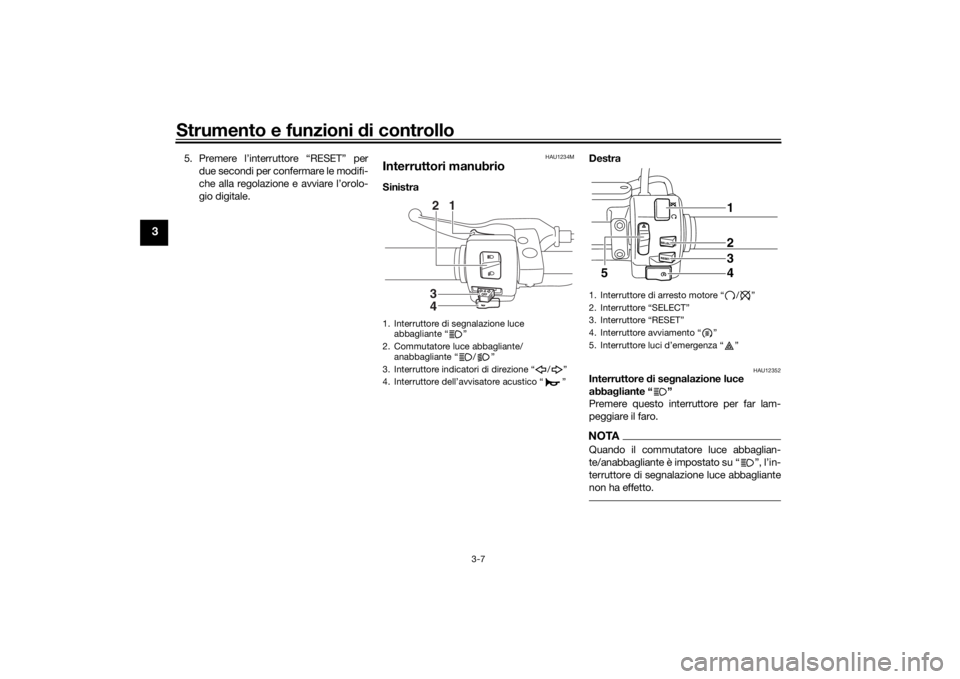

Interruttori manubrioSinistra Destra
HAU12352
Interruttore
di se gnalazione luce
abba gliante “ ”
Premere questo interruttore per far lam-
peggiare il faro.NOTAQuando il commutatore luce abbaglian-
te/anabbagliante è impostato su “ ”, l’in-
terruttore di segnalazione luce abbagliante
non ha effetto.
1. Interruttore di segnalazione luce abbagliante “ ”
2. Commutatore luce abbagliante/ anabbagliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
3
4 12
1. Interruttore di arresto motore “ / ”
2. Interruttore “SELECT”
3. Interruttore “RESET”
4. Interruttore avviamento “ ”
5. Interruttore luci d’emergenza “ ”
1
5 2
3
4
UBS5H0H0.book Page 7 Friday, October 14, 2016 12:11 PM

Strumento e funzioni di controllo
3-8
3
HAU12401
Commutatore luce abba gliante/
anabba gliante “ / ”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.
HAU12461
Interruttore in dicatori di d irezione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12662
Interruttore arresto motore “ / ”
Mettere questo interruttore su “ ” prima
di accendere il motore. Porre questo inter-
ruttore su “ ” per spegnere il motore in
caso d’emergenza, come per esempio se il
veicolo si ribalta o se il cavo acceleratore è
bloccato.
HAU12713
Interruttore avviamento “ ”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
HAU12735
Interruttore luci d’emer genza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lun go le luci d ’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU55701
Interruttore “SELECT”
Questo interruttore viene utilizzato per ese-
guire le selezioni nel totalizzatore contachi-
lometri e nei contachilometri parziali e per
impostare l’orologio digitale dello strumen-
to multifunzione. Vedere “Strumento multifunzione” a pagina
3-5 per informazioni dettagliate.
HAU55711
Interruttore “RESET”
Questo interruttore viene utilizzato per az-
zerare i contachilometri parziali e per impo-
stare l’orologio digitale dello strumento
multifunzione.
Vedere “Strumento multifunzione” a pagina
3-5 per informazioni dettagliate.
UBS5H0H0.book Page 8 Friday, October 14, 2016 12:11 PM

Strumento e funzioni di controllo
3-9
3
HAU12822

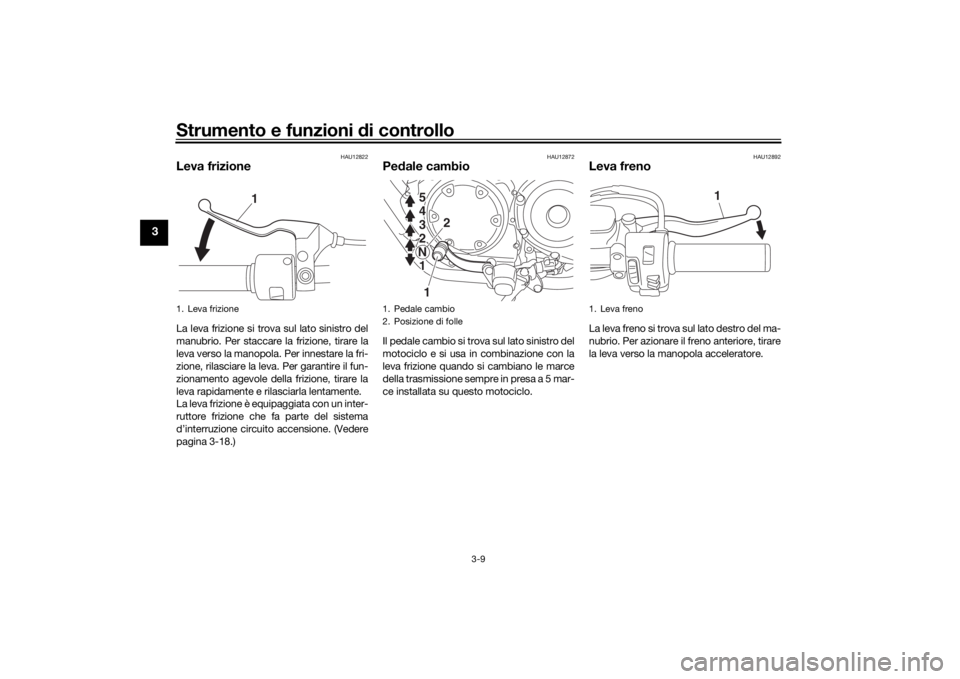

Leva frizioneLa leva frizione si trova sul lato sinistro del
manubrio. Per staccare la frizione, tirare la
leva verso la manopola. Per innestare la fri-
zione, rilasciare la leva. Per garantire il fun-
zionamento agevole della frizione, tirare la
leva rapidamente e rilasciarla lentamente.
La leva frizione è equipaggiata con un inter-
ruttore frizione che fa parte del sistema
d’interruzione circuito accensione. (Vedere
pagina 3-18.)
HAU12872
Pedale cambioIl pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 5 mar-
ce installata su questo motociclo.
HAU12892
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
1. Leva frizione
1
1. Pedale cambio
2. Posizione di folle
1
2
5
4
3
2
N 1 5
4
3
2
N 1
1. Leva freno
1
UBS5H0H0.book Page 9 Friday, October 14, 2016 12:11 PM
