2017 YAMAHA XVS950CU Manuale duso (in Italian)

Caratteristiche tecniche
8-1
8
Dimensioni:Lunghezza totale:2290 mm (90.2 in)
Larghezza totale:
830 mm (32.7 in)
Altezza totale: 1120 mm (44.1 in)
Altezza alla sella: 690 mm (27.2 in)
Passo:
1570 mm (61.8 in)
Distanza da terra: 130 mm (5.12 in)
Raggio minimo di sterzata: 3.3 m (10.83 ft)Peso:Peso in ordine di marcia:252 kg (556 lb)Motore:Ciclo di combustione:
4 tempi
Impianto di raffreddamento: Raffreddato ad aria
Sistema di distribuzione: SOHC
Disposizione dei cilindri:
Disposizione a V
Numero di cilindri: Bicilindrico
Cilindrata: 942 cm³
Alesaggio × corsa:
85.0 × 83.0 mm (3.35 × 3.27 in) Rapporto di compressione:
9.0 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Marca consigliata:YAMALUBE
Gradi di viscosità SAE:
10W-40
Gradazione dell’olio motore consigliato: API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore: Cambio olio:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Con rimozione dell'elemento filtro olio: 4.00 L (4.23 US qt, 3.52 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Benzina normale senza piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante: 13 L (3.4 US gal, 2.9 Imp.gal)
Quantità di riserva carburante:
2.8 L (0.74 US gal, 0.62 Imp.gal)Iniezione carburante:Corpo farfallato:Sigla di identificazione:BS54 00
Can dela/-e:Produttore/modello:
NGK/CPR7EA-9
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:A bagno d'olio, dischi multipliGruppo motopropulsore:Rapporto di riduzione primaria:1.674 (72/43)
Trasmissione finale: A cinghia
Rapporto di riduzione secondaria:
2.333 (70/30)
Tipo di trasmissione: Sempre in presa, a 5 rapporti
Rapporti di riduzione: 1ª:3.067 (46/15)
2ª: 2.063 (33/16)
3ª:
1.579 (30/19)
4ª: 1.259 (34/27)
5ª: 1.042 (25/24)Parte ciclistica:Tipo di telaio: A doppia culla
Angolo di incidenza: 29.0 gradi
UBS5H0H0.book Page 1 Friday, October 14, 2016 12:11 PM

Caratteristiche tecniche
8-2
8
Avancorsa:130 mm (5.1 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura: 100/90-19M/C 57H
Produttore/modello: BRIDGESTONE/EXEDRA G721 FPneumatico posteriore:Tipo:Senza camera d'aria
Misura: 150/80B16M/C 71H
Produttore/modello:
BRIDGESTONE/EXEDRA G722 FCarico:Carico massimo:201 kg (443 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):1 persona:
Anteriore: 225 kPa (2.25 kgf/cm², 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm², 36 psi)
2 persone: Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 280 kPa (2.80 kgf/cm², 41 psi)
Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
19M/C x MT2.50Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
16M/C x MT3.50Freno anteriore:Tipo:Freno monodisco idraulico
Liquido consigliato:
DOT 4Freno posteriore:Tipo:Freno monodisco idraulico
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Molla:
Molla elicoidale
Ammortizzatore: Ammortizzatore idraulico
Escursione ruota: 120 mm (4.7 in)Sospensione posteriore:Tipo:Forcellone oscillante
Molla: Molla elicoidale Ammortizzatore:
Ammortizzatore a gas/idraulico
Escursione ruota: 70 mm (2.8 in)
Impianto elettrico:Tensione impianto:12 V
Sistema d’accensione: TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:YTZ14S
Tensione, capacità:
12 V, 11.2 Ah (10 HR)Faro:Tipo a lampadina:Lampada alogenaPotenza lampa dina:Faro:
H4, 60.0 W/55.0 W
Lampada stop/fanalino: LED
Indicatore di direzione anteriore:
21.0 W
Indicatore di direzione posteriore: 21.0 W
Luce ausiliaria: 5.0 W
Luce targa:
5.0 W
Luce pannello strumenti: LED
UBS5H0H0.book Page 2 Friday, October 14, 2016 12:11 PM

Caratteristiche tecniche
8-3
8
Spia del folle:LED
Spia abbagliante: LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione: LED
Spia del livello del carburante: LED
Spia problemi al motore:
LED
Spia dell’ABS: LED
Spia del sistema immobilizzatore: LEDFusibile:Fusibile principale:40.0 A
Fusibile del faro: 20.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile della luce di posizione: 15.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile del motorino dell’ABS: 30.0 A Fusibile del solenoide ABS:
15.0 A
Fusibile di backup: 7.5 A
UBS5H0H0.book Page 3 Friday, October 14, 2016 12:11 PM

Informazioni per I consumatori
9-1
9
HAU53562

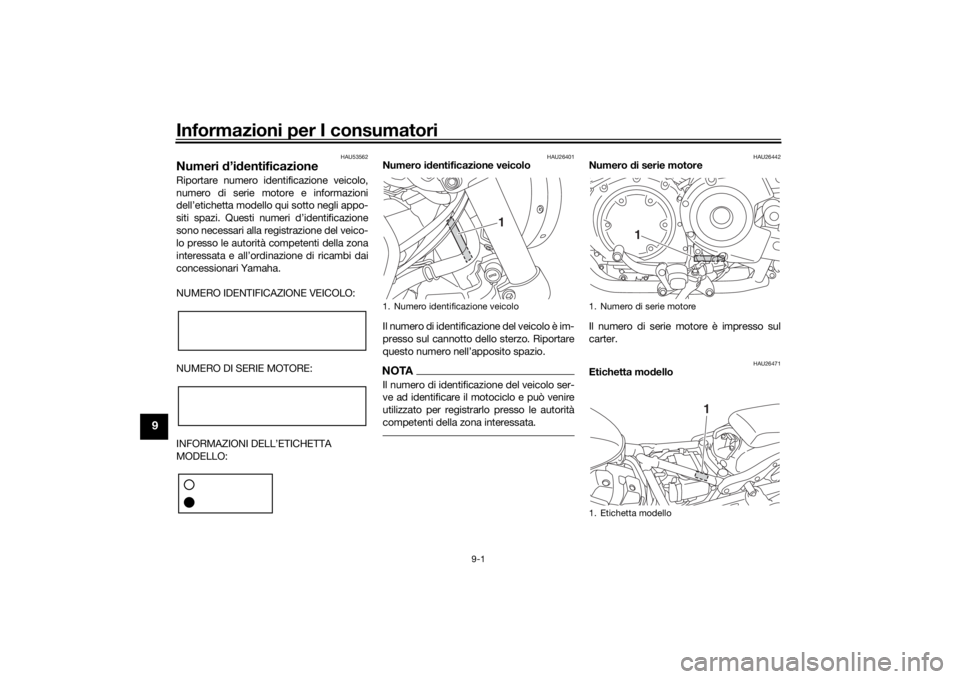

Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26471
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
UBS5H0H0.book Page 1 Friday, October 14, 2016 12:11 PM

Informazioni per I consumatori
9-2
9
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-15.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste in-
formazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
HAU69910
Connettore dia gnosticaIl connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU74701
Re gistrazione dei dati del veicoloL’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca e
sviluppo. Questi dati vengono caricati solo
se si collega uno speciale strumento dia-
gnostico Yamaha al veicolo, ad esempio
quando si eseguono controlli di manuten-
zione o procedure di riparazione.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
 Dati relativi allo stato del veicolo e alle
prestazioni del motore
 Dati relativi all’iniezione di carburante
e alle emissioni
Yamaha non divulga questi dati a terzi ec-
cetto nel caso in cui:  Abbia ricevuto il consenso da parte
del proprietario del veicolo
 Sia obbligata a farlo per legge
 Debbano essere utilizzati da Yamaha
in caso di vertenze
 Vengano utilizzati a fini di eventuali ri-
cerche condotte da Yamaha quando i
dati non si riferiscono né a un veicolo
né a un proprietario specifico
1. Connettore diagnostica
1
UBS5H0H0.book Page 2 Friday, October 14, 2016 12:11 PM

10-1
10
Indice analiticoAABS ....................................................... 3-10
Accensione del motore ........................... 5-1
Assiemi ammortizzatori, regolazione .... 3-16BBatteria ................................................. 6-27
Bloccasterzo ......................................... 3-14
Blocchetto accensione ........................... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................. 6-10
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-12
Carburante, consigli per ridurne il
consumo............................................... 5-3
Cavalletto laterale ................................. 3-17
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-26
Cavi, controllo e lubrific azione.............. 6-24
Come supportare il motociclo .............. 6-33
Commutatore luce abbagliante/anabbagliante ................... 3-8
Connettore diagnostica .......................... 9-2
Convertitore catalitico........................... 3-14
Cuscinetti ruote, controllo .................... 6-27EElemento filtrante, sostituzione............. 6-15
Etichetta modello .................................... 9-1FFanalino posteriore/stop ....................... 6-32
Filtro a carboni attivi ............................. 6-11
Forcella, controllo ................................. 6-26
Fusibili, sostituzione ............................. 6-29
GGioco della leva freno, controllo........... 6-19
Gioco della leva frizione, regolazione ... 6-18
Gioco della manopola acceleratore,
controllo ............................................. 6-15
Gioco valvole ........................................ 6-16IInformazioni di sicurezza ........................ 1-1
Interruttore arresto motore ..................... 3-8
Interruttore avviamento .......................... 3-8
Interruttore dell’avvisatore acustico ....... 3-8
Interruttore di segnalazione luce
abbagliante .......................................... 3-7
Interruttore indicatori di direzione .......... 3-8
Interruttore luci d’emergenza ................. 3-8
Interruttore RESET ................................. 3-8
Interruttore SELECT ............................... 3-8
Interruttori luce stop ............................. 6-20
Interruttori manubrio............................... 3-7KKit attrezzi............................................... 6-2LLampada faro, sostituzione .................. 6-30
Lampada indicatore di direzione, sostituzione ........................................ 6-32
Lampada luce di posizione anteriore, sostituzione ........................................ 6-31
Leva freno............................................... 3-9
Leva frizione ........................................... 3-9
Leve freno e frizione, controllo e lubrificazione ...................................... 6-25
Liquido freni, sostituzione .................... 6-22
Livello liquido freni, controllo................ 6-21
Luce targa ............................................ 6-33
MManopola e cavo acceleratore, controllo e lubrificazione.....................6-24
Manutenzione e lubrificazione,
periodica ...............................................6-5
Manutenzione, sistema di controllo emissioni ...............................................6-3NNumeri d’identificazione .........................9-1
Numero di serie motore ..........................9-1
Numero identificazione veicolo ...............9-1OOlio motore e cartuccia filtro olio ..........6-12PPannello, rimozione e installazione .........6-9
Parcheggio ..............................................5-4
Pastiglie del freno anteriore e posteriore, controllo............................6-20
Pedale cambio ........................................3-9
Pedale freno ..........................................3-10
Pedali freno e cambio, controllo e lubrificazione.......................................6-24
Pneumatici ............................................6-16
Posizioni dei componenti ........................2-1
Pulizia ......................................................7-1RRegistrazione dei dati, veicolo ................9-2
Ricerca ed eliminazione guasti .............6-34
Rimessaggio ...........................................7-3
Rodaggio.................................................5-3
Ruote.....................................................6-18SSella pilota ............................................3-15
UBS5H0H0.book Page 1 Friday, October 14, 2016 12:11 PM

Indice analitico
10-2
10
Sistema d’interruzione circuito
accensione ......................................... 3-18
Sistema immobilizzatore ........................ 3-1
Spia ABS ................................................ 3-4
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-4
Spia indicatore di direzione .................... 3-3
Spia livello carburante ............................ 3-3
Spia livello olio ........................................ 3-3
Spia luce abbagliante ............................. 3-3
Spia marcia in folle ................................. 3-3
Spie di segnalazione e di avvertimento......................................... 3-3
Sterzo, controllo ................................... 6-27
Strumento multifunzione ........................ 3-5TTabella di ricerca ed eliminazione guasti.................................................. 6-35
Tappo serbatoio carburante ................. 3-11
Tensione della cinghia di trasmissione ....................................... 6-23
Tubetto sfiato serbatoio
carburante/tubo di troppopieno del
serbatoio carburante .......................... 3-14VVerniciatura opaca, prestare attenzione............................................. 7-1
UBS5H0H0.book Page 2 Friday, October 14, 2016 12:11 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
