Strumento e funzioni di controllo
3-18
3
HAU44893
Sistema d’interruzione circuito
accensioneIl sistema d’interruzione circuito accensio-
ne (comprendente l’interruttore cavalletto
laterale, l’interruttore frizione e l’interruttore
marcia in folle ) ha le seguenti funzioni:
 Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.
 Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora ab-
bassato.
 Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito ac-
censione in conformità alla seguente
procedura.
UBS5H0H0.book Page 18 Friday, October 14, 2016 12:11 PM

Strumento e funzioni di controllo
3-19
3

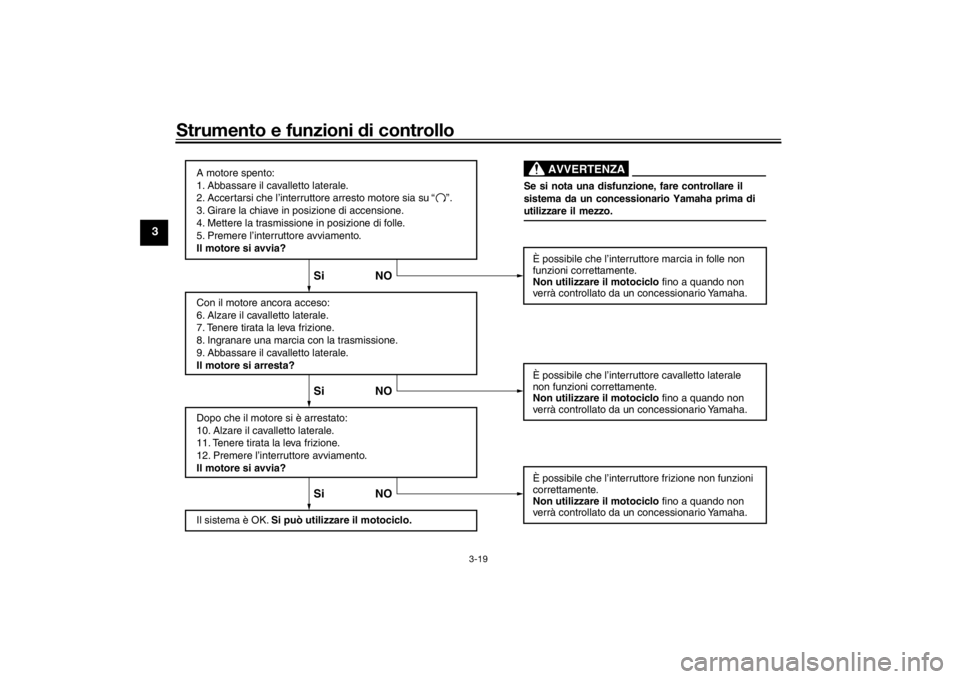

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia su
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo. È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo
fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
Se si nota una disfunzione, fare controllare il
sistema da un concessionario Yamaha prima di
utilizzare il mezzo.
AVVERTENZA
“ ”.
UBS5H0H0.book Page 19 Friday, October 14, 2016 12:11 PM

Per la vostra sicurezza – controlli prima dell’utilizzo
4-1
4
HAU15599
Ispezionare il veicolo ogni volta che lo si usa per accertarsi ch e sia in condizione di funzionare in sicurezza. Osservare semp re le proce-
dure e gli intervalli d’ispezione e manutenzio ne descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità d i incidenti o d i d anne ggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce a d eliminare un problema con le proce dure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
Carburante • Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carburante.
• Verificare che il tubetto sfiato serbatoio carburante/tubo di troppopieno serbato-
io carburante non presenti fessure o danneggiamenti, e controllare il collega-
mento del tubo. 3-12, 3-14
Olio motore • Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
• Controllare l’assenza di perdite di olio nel veicolo. 6-12
Freno anteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico. 6-20, 6-21
UBS5H0H0.book Page 1 Friday, October 14, 2016 12:11 PM

Per la vostra sicurezza – controlli prima dell’utilizzo
4-2
4
Freno posteriore • Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico. 6-20, 6-21
Frizione • Controllare il funzionamento.
• Lubrificare il cavo se necessario.
• Controllare il gioco della leva.
• Regolare se necessario.
6-18
Manopola a cceleratore • Accertarsi che il movimento sia agevole.
• Controllare il gioco della manopola acceleratore.
• Se necessario, fare regolare il gioco della manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha. 6-15, 6-24
Cavi di coman do • Accertarsi che il movimento sia agevole.
• Lubrificare se necessario. 6-24
Ruote e pneumatici • Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario.
6-16, 6-18
Pe dali freno e cambio • Accertarsi che il movimento sia agevole.
• Lubrificare i perni di guida dei pedali se necessario.
6-24
Leve del freno e della frizione • Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario. 6-25
Cavalletto laterale • Accertarsi che il movimento sia agevole.
• Lubrificare il punto di rotazione se necessario.
6-26
Fissa ggi d ella parte ciclistica • Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare se necessario.
—
POSIZIONE CONTROLLI PAGINA
UBS5H0H0.book Page 2 Friday, October 14, 2016 12:11 PM

Per la vostra sicurezza – controlli prima dell’utilizzo
4-3
4
Strumenti, luci, se gnali e in-
terruttori • Controllare il funzionamento.
• Correggere se necessario.
—
Interruttore cavalletto latera-
le • Controllare il funzionamento del sistema d’interruzione circuito accensione.
• Se il sistema non funziona correttament
e, fare controllare il veicolo da un con-
cessionario Yamaha. 3-17
POSIZIONE CONTROLLI PAGINA
UBS5H0H0.book Page 3 Friday, October 14, 2016 12:11 PM

Utilizzo e punti importanti relativi alla gui da
5-1
5
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza di pratica con i coman di
può comportare la per dita del controllo,
con possibilità di incid enti o infortuni.
HAU73450
NOTAQuesto modello è equipaggiato con:
 un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, girare la
chiave su “OFF” e poi su “ON” prima
di tentare di riavviare il motore. Se non
lo si fa, si impedisce al motore di av-
viarsi nonostante il motore inizi a gira-
re quando si preme l’interruttore
avviamento.
 un sistema di spegnimento automati-
co motore. Il motore si spegne auto-
maticamente se lo si lascia al minimo
per 20 minuti. In questo caso, basta
premere l’interruttore avviamento per
riavviare il motore.
HAU57700
Accensione del motoreAffinché il sistema d’interruzione circuito
accensione dia il consenso all’avviamento,
va soddisfatta una delle seguenti condizio-
ni:
 La trasmissione è in posizione di folle.
 La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-18 per maggiori in-
formazioni.
1. Girare la chiave su “ON” e verificare che l’interruttore arresto motore sia
su “ ”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.
 Spia livello olio
 Spia livello carburante
 Spia guasto motore
 Spia immobilizerATTENZIONE
HCA17671
Se le su ddette spie d i avvertimento o di
se gnalazione non si accen dono all’inizio
g iran do la chiave su “ON”, o se una spia
d i avvertimento o di se gnalazione resta
accesa, ve dere pa gina 3-3 per il control-
lo del circuito della spia di avvertimento
o d i se gnalazione corrispon dente.
UBS5H0H0.book Page 1 Friday, October 14, 2016 12:11 PM

Utilizzo e punti importanti relativi alla gui da
5-2
5
La spia ABS deve accendersi quando
si porta il blocchetto di accensione in
posizione “ON” per poi spegnersi
quando si raggiunge una velocità di
almeno 10 km/h (6 mi/h).
ATTENZIONE
HCA17682
Se la spia ABS non si accen de e speg ne
come descritto sopra, ved ere pagina 3-3
per il controllo del circuito d ella spia.2. Mettere la trasmissione in posizione di
folle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore premendo l’inter-
ruttore avviamento.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 10 secondi per ogni
tentativo.
ATTENZIONE
HCA11043
Per allun gare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
d o il motore è fre ddo!
HAU16673
Cambi di marciaCambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.

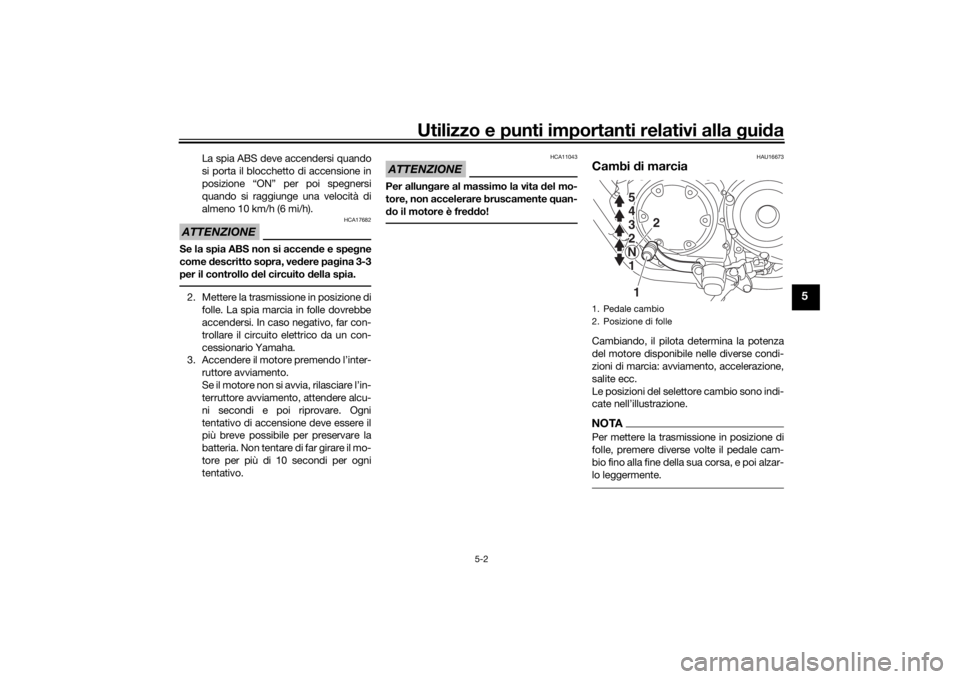

Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTAPer mettere la trasmissione in posizione di
folle, premere diverse volte il pedale cam-
bio fino alla fine della sua corsa, e poi alzar-
lo leggermente.1. Pedale cambio
2. Posizione di folle
1
2
5
4
3
2
N 1 5
4
3
2
N 1
UBS5H0H0.book Page 2 Friday, October 14, 2016 12:11 PM

Utilizzo e punti importanti relativi alla gui da
5-3
5
ATTENZIONE
HCA10261
 Anche con il cambio in posizione di
folle, prose guire nella g uida per
inerzia a motore spento per lun ghi
perio di di tempo, e non trainare il
motociclo su distanze lun ghe. Il
cambio viene lubrificato corretta-
mente solo quand o il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.
 Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
ne ggiare il motore, il cambio e d il
g ruppo trasmissione, che non sono
prog ettati per resistere allo shock
provocato dall’innesto forzato di
una marcia.
HAU16811
Consig li per ridurre il consumo
d el carburanteIl consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
 Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
 Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
 Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16842
RodaggioNon c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km
(1000 mi). Per questo motivo, leggere at-
tentamente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km
(1000 mi). Le varie parti del motore si usu-
rano e si adattano reciprocamente creando
i giochi di funzionamento corretti. Durante
questo periodo si deve evitare di guidare a
lungo a tutto gas o qualsiasi altra condizio-
ne che possa provocare il surriscaldamen-
to del motore.
HAU17024
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato del
motore con più di 1/3 acceleratore.
ATTENZIONE: Dopo 1000 km (600 mi) di
funzionamento, si deve cambiare l’olio
motore e sostituire la cartuccia o l’ele-
mento filtro olio.
[HCA11283]
1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato del
motore con più di 1/2 acceleratore.
UBS5H0H0.book Page 3 Friday, October 14, 2016 12:11 PM
