2017 YAMAHA XVS950CU Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos6-8
6
SAU72800
NOTA Filtro de aire
• El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y, pa ra
no dañarlo, no se debe limpiar con aire comprimido.
• El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.
 Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.27 *Caja y cable d
el
puño del acelera dor • Comprobar funcionamiento y jue-
go.
• Ajustar el juego del cable del ace- lerador si es necesario.
• Lubricar la caja y el cable del puño del acelerador. √√√√√
28 *Luces, señales e in-
terruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBS5S0S0.book Page 8 Friday, October 14, 2016 1:52 PM

Mantenimiento y ajustes periódicos
6-9
6
SAU18752
Desmontaje y montaje d el panelEl panel que se muestra debe desmontarse
para poder realizar algunas de las opera-
ciones de mantenimiento que se describen
en este capítulo. Consulte este apartado
cada vez que necesite desmontar y montar
el panel.
SAU54942
Panel A
Para desmontar el panel1. Abra la tapa de la cerradura del panel,
introduzca la llave en la cerradura y gí-
rela 1/4 de vuelta en el sentido de las
agujas del reloj. 2. Desmonte el panel como se muestra.
Para montar el panel
1. Coloque el panel en su posición origi- nal. 2. Gire la llave 1/ 4 de vuelta en el sentido
contrario al de las agujas del reloj, ex-
tráigala y deslice la tapa de la cerradu-
ra del panel para cerrarla.
1. Panel A
1
1. Tapa de la cerradura del panel
2. Desbloquear.
1 2
UBS5S0S0.book Page 9 Friday, October 14, 2016 1:52 PM

Mantenimiento y ajustes periódicos6-10
6
SAU42433
Comprobación de las bujíasLas bujías son componentes importantes
del motor y resulta fácil comprobarlas. El
calor y los depósitos de material provocan
la erosión lenta de las bujías, por lo que es-
tas deben desmontarse y comprobarse de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Para desmontar una bujía
1. Desmonte la correspondiente tapa de bujía (posterior derecha o delantera iz-
quierda) quitando los pernos. 2. Retire la tapa de bujía.
3. Extraiga la bujía como se muestra,
con la llave de bujías incluida en el jue-
go de herramientas adicional que se
entrega aparte al comprar el vehículo. Para comprobar las bujías
1. Compruebe que el aislamiento de porcelana que rodea al electrodo cen-
tral en cada bujía tenga un color cane-
la de tono entre medio y claro (este es
el color ideal cuando se utiliza el vehí-
culo normalmente).
2. Compruebe que todas las bujías del motor tengan el mismo color.
NOTASi alguna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
1. Tapa de bujías
2. Perno
1
2
1. Tapa de bujías
2. Perno
1. Tapa de bujía
2
1
1
1. Llave de bujías
1
UBS5S0S0.book Page 10 Friday, October 14, 2016 1:52 PM

Mantenimiento y ajustes periódicos
6-11
6
3. Compruebe la erosión del electrodo y
la acumulación excesiva de carbono u
otros depósitos en cada bujía; cám-
biela según sea necesario.
4. Mida la distancia entre electrodos de la bujía con una galga y ajústela al va-
lor especificado según sea necesario. Para montar una bujía
1. Limpie la superficie de la junta de la bujía y su superficie de contacto; se-
guidamente elimine toda suciedad de
las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriétela con el par especificado.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.3. Coloque la tapa de bujía.
4. Monte la tapa de bujía colocando lospernos.
SAU36112
BombonaEste modelo está equipado con una bom-
bona para evitar la descarga de vapores de
gasolina a la atmósfera. Antes de utilizar
este vehículo, efectúe las comprobaciones
siguientes: Comprobar las conexiones de todos
los tubos.
 Comprobar si los tubos y la bombona
presentan grietas o roturas. Cambiarla
si está dañada.
 Verificar que el respiradero de la bom-
bona no esté obstruido y, si es nece-
sario, limpiarlo.
Bujía especifica
da:
NGK/CPR7EA-9

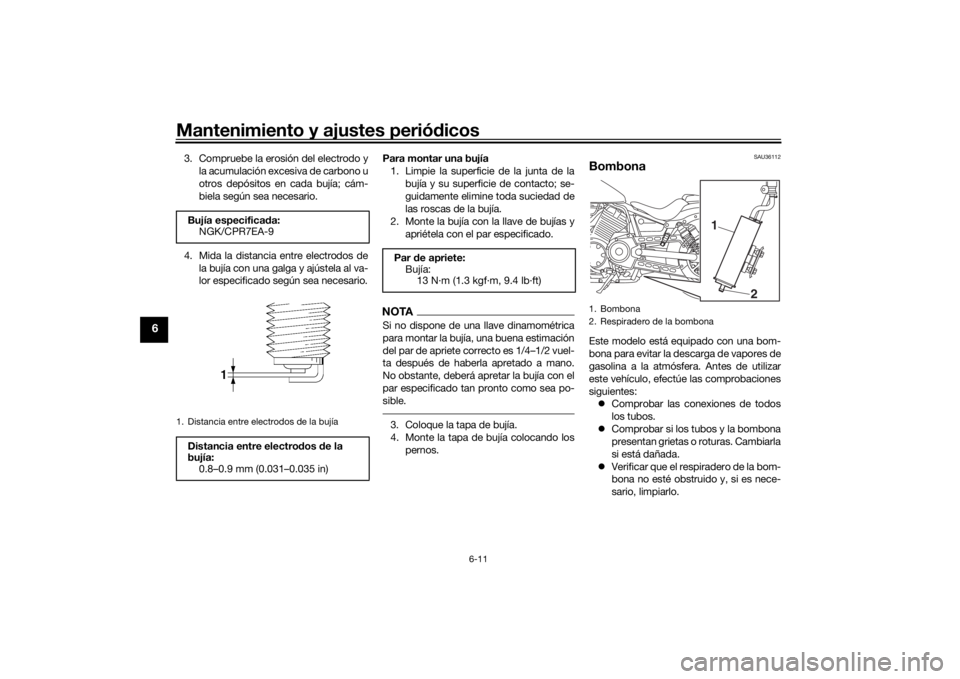

1. Distancia entre electrodos de la bujíaDistancia entre electro dos d e la
bujía: 0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía: 13 N·m (1.3 kgf·m, 9.4 lb·ft)
1. Bombona
2. Respiradero de la bombona
1
2
UBS5S0S0.book Page 11 Friday, October 14, 2016 1:52 PM

Mantenimiento y ajustes periódicos6-12
6
SAU47115
Aceite de motor y cartucho del
filtro de aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite d el
motor 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, deje que se calien- te unos minutos y luego párelo.
3. Espere unos minutos hasta que el
aceite se asiente.
4. Extraiga el tapón de llenado del aceite del motor, limpie la varilla de medi-
ción, introdúzcala de nuevo en el orifi-
cio (sin roscarla) y vuelva a extraerla
para comprobar el nivel de aceite.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
5. Si el aceite del motor se encuentra en
la marca de nivel mínimo o por debajo
de la misma, añada una cantidad sufi-
ciente de aceite del tipo recomendado
hasta que alcance el nivel correcto. 6. Compruebe si la junta tórica está da-
ñada y cámbiela según sea necesario.
7. Introduzca la varilla de medición en el orificio de llenado de aceite y seguida-
mente apriete el tapón.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro d e
aceite)
1. Arranque el motor, deje que se calien- te unos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado de aceite del motor y el perno de drenaje con la

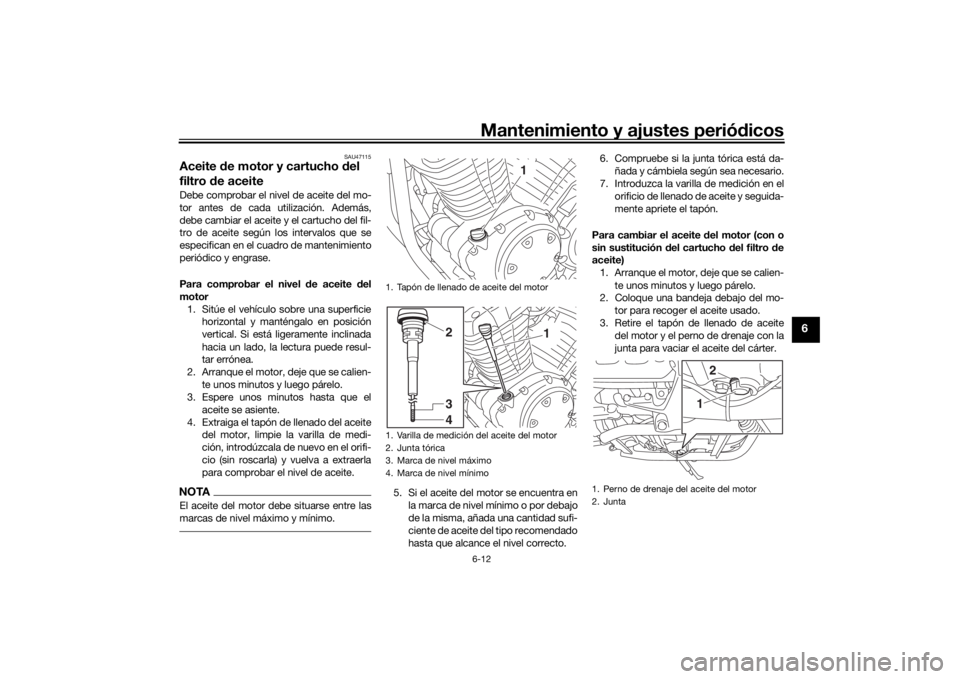

junta para vaciar el aceite del cárter.1. Tapón de llenado de aceite del motor
1. Varilla de medición del aceite del motor
2. Junta tórica
3. Marca de nivel máximo
4. Marca de nivel mínimo
1
1
432
1. Perno de drenaje del aceite del motor
2. Junta
2
1
UBS5S0S0.book Page 12 Friday, October 14, 2016 1:52 PM

Mantenimiento y ajustes periódicos
6-13
6
NOTAOmita los pasos 4–6 si no va a cambiar el
cartucho del filtro de aceite.4. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.NOTAPuede adquirir una llave para filtros de
aceite en un concesionario Yamaha.5. Aplique una capa fina de aceite demotor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTAVerifique que la junta tórica quede bien
asentada.6. Coloque el nuevo cartucho del filtrode aceite con la llave para filtros y se-
guidamente apriételo con el par espe-
cificado con una llave dinamométrica. 7. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
8. Rellene con la cantidad especificada de aceite de motor del tipo recomen-
dado.
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
1
2
1. Junta tórica
1. Dinamométrica
2. Cartucho del filtro de aceitePar de apriete:
Cartucho del filtro de aceite:
17 N·m (1.7 kgf·m, 12 lb·ft)
Par de apriete:
Perno de drenaje del aceite del
motor: 43 N·m (4.3 kgf·m, 31 lb·ft)
1
2
UBS5S0S0.book Page 13 Friday, October 14, 2016 1:52 PM

Mantenimiento y ajustes periódicos6-14
6
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11621
 Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación
d iésel “CD” ni aceites d e calidad
superior a la especifica da. A demás,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.9. Compruebe si la junta tórica está da- ñada y cámbiela según sea necesario. 10. Coloque y apriete el tapón de llenado
del aceite de motor.
11. Arranque el motor y déjelo al ralentí durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
NOTASi el nivel de aceite es suficiente, la luz de
aviso del nivel de aceite del motor debe
apagarse después de arrancar el motor.
ATENCIÓN
SCA10402
Si la luz d e aviso de nivel d e aceite par-
pa dea o permanece encen did a aunque
el nivel d e aceite sea correcto, pare in-
me diatamente el motor y haga revisar el
vehículo en un concesionario Yamaha.12. Pare el motor, espere unos minutos
para que el aceite se asiente, com-
pruebe el nivel y corríjalo según sea
necesario.
Aceite
de motor recomen dad o:
Véase la página 8-1.
Canti dad d e aceite:
Cambio de aceite: 3.70 L (3.91 US qt, 3.26 Imp.qt)
Con desmontaje del filtro de aceite: 4.00 L (4.23 US qt, 3.52 Imp.qt)

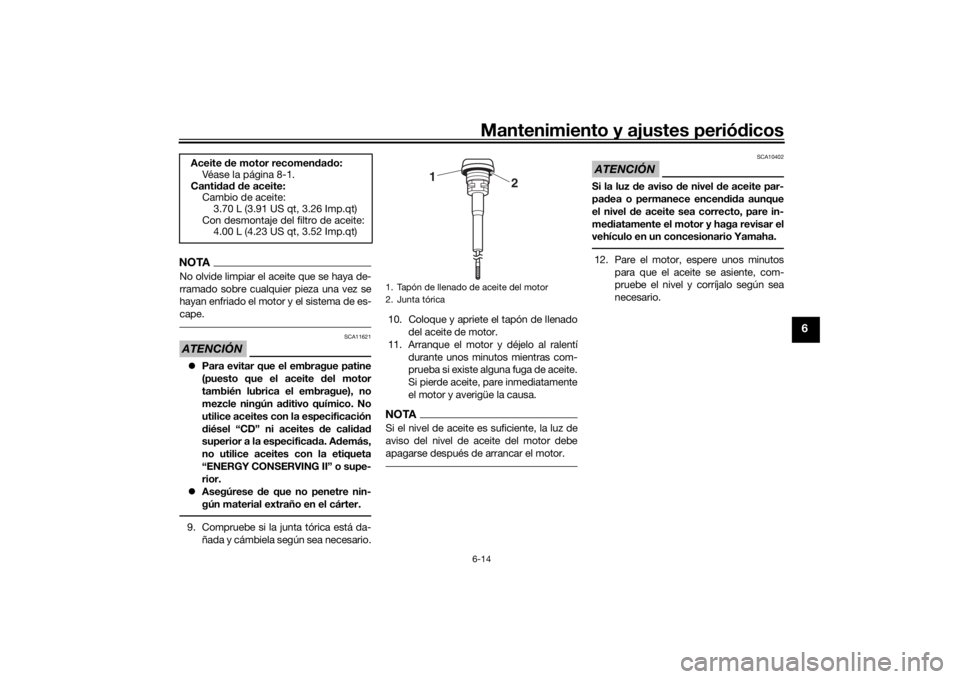

1. Tapón de llenado de aceite del motor
2. Junta tórica
2
1
UBS5S0S0.book Page 14 Friday, October 14, 2016 1:52 PM

Mantenimiento y ajustes periódicos
6-15
6
SAU47081
Cambio del filtro de aireDebe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
Para cambiar el filtro de aire
1. Desmonte la cubierta de la caja del fil- tro de aire quitando los pernos.
2. Extraiga el filtro de aire. 3. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asenta do en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro d e aire
monta do; de lo contrario, el o los
pistones y/o cilin dros pue den des-
gastarse excesivamente.
[SCA10482]
4. Monte la cubierta de la caja del filtro
de aire colocando los pernos.
SAU21386
Comprobación del juego libre del
puño del acelera dorMida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.

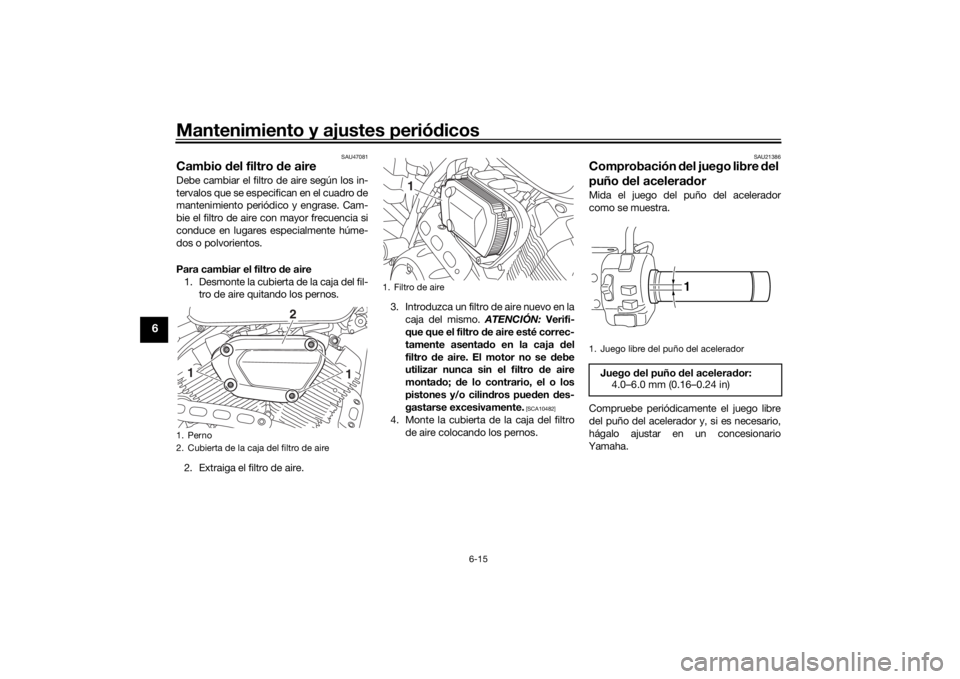

1. Perno
2. Cubierta de la caja del filtro de aire
2
1
1
1. Filtro de aire
1
1. Juego libre del puño del aceleradorJuego
del puño del acelerad or:
4.0–6.0 mm (0.16–0.24 in)
1
