2017 YAMAHA XVS950CU Manuale de Empleo (in Spanish)

Funciones de los instrumentos y man dos
3-18
3
SAU44893
Sistema de corte del circuito de
encen did oEl sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funcio-
nes siguientes.
 Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
 Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
 Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
UBS5S0S0.book Page 18 Friday, October 14, 2016 1:52 PM

Funciones de los instrumentos y man dos
3-19
3

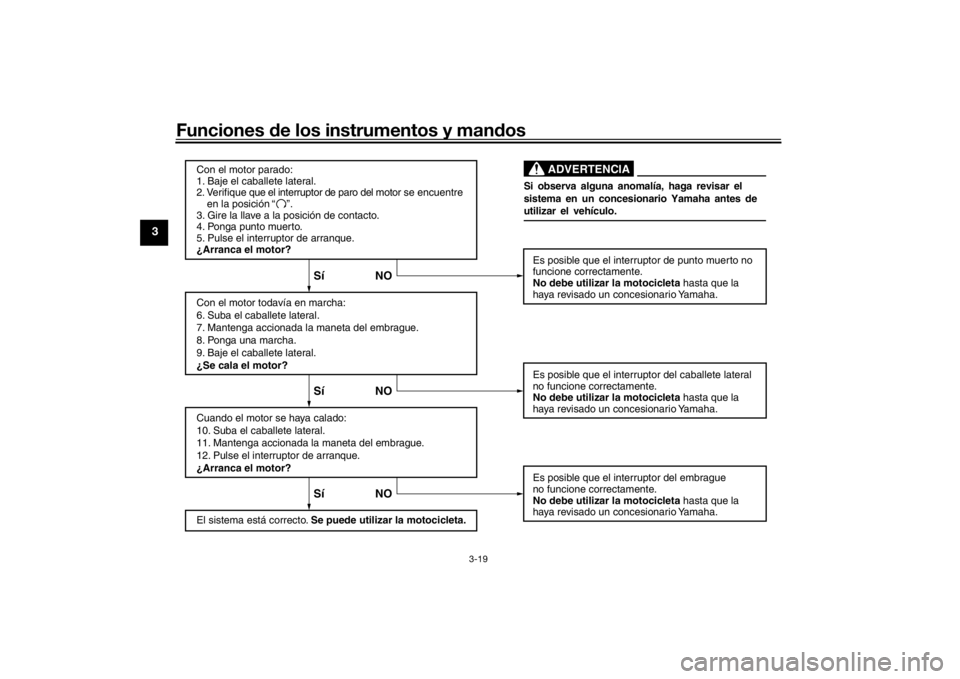

Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de paro del motor se encuentre
en la posición
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta. Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta
hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes de
utilizar el vehículo.
ADVERTENCIA
“ ”.
UBS5S0S0.book Page 19 Friday, October 14, 2016 1:52 PM

Para su seguridad – comprobaciones previas
4-1
4
SAU15599
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Obse rve
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de acci dente o d años materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pued e resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Combustible • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Compruebe si el tubo respiradero/rebose del depósito de gasolina presenta
obstrucciones, fisuras o daños y compruebe, asimismo, la conexión del tubo. 3-12, 3-13
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas. 6-12
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-20, 6-21
UBS5S0S0.book Page 1 Friday, October 14, 2016 1:52 PM

Para su seguridad – comprobaciones previas
4-2
4
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-20, 6-21
Embrague • Comprobar funcionamiento.
• Lubricar el cable si es necesario.
• Comprobar el juego de la maneta.
• Ajustar si es necesario.
6-18
Puño del acelerad or • Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 6-15, 6-24
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario. 6-23
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario.
6-16, 6-18
Pe dales de freno y cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es necesario.
6-24
Manetas de freno y embra-
gue • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es necesario.
6-25
Caballete lateral • Verificar si el funcionamiento es suave.
• Lubricar el pivote si es necesario.
6-25
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos
y tornillos estén correctamente apre-
tados.
• Apretar si es necesario. —
ELEMENTO COMPROBACIONES PÁGINA
UBS5S0S0.book Page 2 Friday, October 14, 2016 1:52 PM

Para su seguridad – comprobaciones previas
4-3
4
Instrumentos, luces, señales
e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo. 3-17
ELEMENTO COMPROBACIONES PÁGINA
UBS5S0S0.book Page 3 Friday, October 14, 2016 1:52 PM

Utilización y puntos importantes para la conducción
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o d años personales.
SAU73450
NOTAEste modelo está equipado con:
 un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En ese caso, gire la llave a
“OFF” y luego a “ON” antes de arran-
car de nuevo el motor. De lo contrario,
el motor no arrancará aunque gire al
pulsar el interruptor de arranque.
 un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. En ese caso, basta pulsar el
interruptor de arranque para volver a
arrancar el motor.
SAU57700
Arranque del motorPara que el sistema de corte del circuito de
encendido permita el arranque, deben
cumplirse una de las condiciones siguien-
tes:
 La transmisión esté en la posición de
punto muerto.
 Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-18.
1. Gire la llave a la posición “ON” y veri-
fique que el interruptor de paro del
motor se encuentre en “ ”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse. Luz de aviso del nivel de aceite
 Luz de aviso del nivel de gasolina
 Luz de aviso de avería del motor
 Luz indicadora del sistema inmo-
vilizadorATENCIÓN
SCA17671
Si las luces in dica doras o de aviso ante-
riores no se encien den inicialmente al
girar la llave a la posición “ON” o si una
d e ellas permanece encen did a, consulte
UBS5S0S0.book Page 1 Friday, October 14, 2016 1:52 PM

Utilización y puntos importantes para la conducción
5-2
5
en la página 3-3 para la comprobación
del circuito de la luz in dica dora o d e avi-
so correspon diente.
La luz de aviso del ABS debe encen-
derse cuando se gira el interruptor
principal a “ON” y luego apagarse
después de circular a una velocidad
de 10 km/h (6 mi/h) o superior.
ATENCIÓN
SCA17682
Si la luz de aviso del sistema ABS no se
encien de y apaga como se ha explica do
anteriormente, consulte en la página 3-3
la comprobación d el circuito correspon-
d iente.2. Ponga punto muerto. La luz indicado-
ra de punto muerto se debe encender.
Si no se enciende, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
3. Arranque el motor pulsando el inte- rruptor de arranque.
Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos se-
gundos e inténtelo de nuevo. Cada
intento de arranque debe ser lo más
breve posible a fin de preservar la ba-
tería. No accione el arranque durante
más de 10 segundos seguidos.
ATENCIÓN
SCA11043
Para prolongar al máximo la vi da útil d el
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAU16673
CambioEl cambio de marchas le permite controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc.

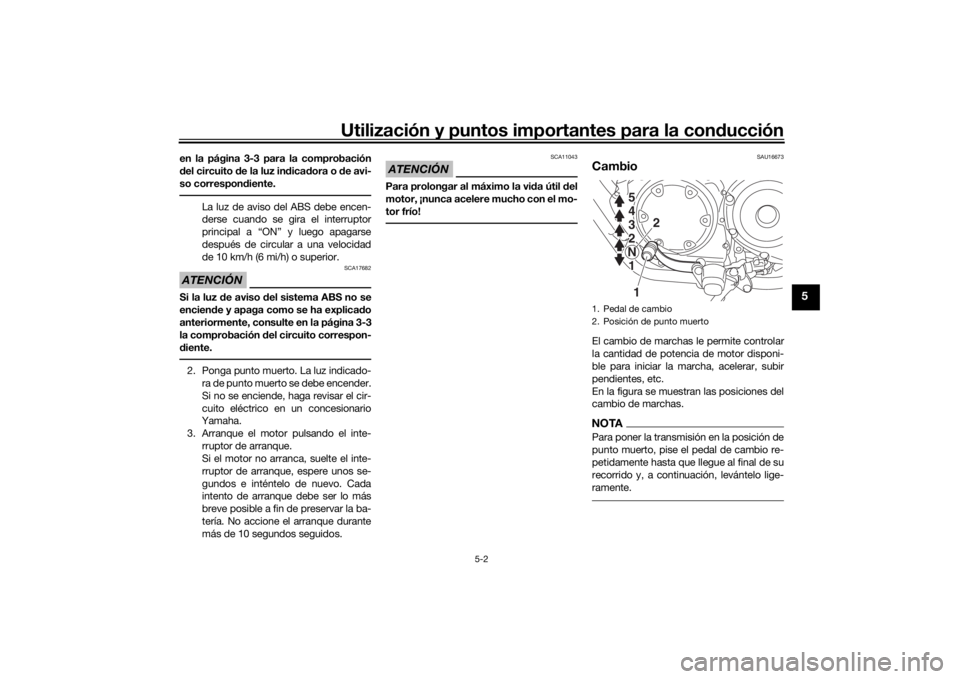

En la figura se muestran las posiciones del
cambio de marchas.NOTAPara poner la transmisión en la posición de
punto muerto, pise el pedal de cambio re-
petidamente hasta que llegue al final de su
recorrido y, a continuación, levántelo lige-
ramente.1. Pedal de cambio
2. Posición de punto muerto
1
2
5
4
3
2
N 1 5
4
3
2
N 1
UBS5S0S0.book Page 2 Friday, October 14, 2016 1:52 PM

Utilización y puntos importantes para la conducción
5-3
5
ATENCIÓN
SCA10261
 Incluso con la transmisión en la po-
sición de punto muerto, no des-
cien da pen dientes durante
perio dos de tiempo prolonga dos
con el motor para do ni remolque la
motocicleta en distancias largas.
La transmisión sólo se engrasa co-
rrectamente cuan do el motor está
funcionand o. Un engrase ina decua-
d o pue de averiar la transmisión.
 Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secun daria,
los cuales no han si do diseña dos
para soportar el impacto de un
cambio forza do.
SAU16811
Consejos para re ducir el consu-
mo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
 No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
 No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
 Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados
(p. ej. en los atascos, en los semáforos
o en los pasos a nivel).
SAU16842
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros
1600 km (1000 mi). Las diferentes piezas
del motor se desgastan y pulen hasta sus
holguras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU17024
0–1000 km (0–600 mi)
Evite el funcionamiento prolongado a más
de 1/3 de gas. ATENCIÓN: A los 1000 km
(600 mi) d e funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento d el filtro.
[SCA11283]
1000–1600 km (600–1000 mi)
Evite el funcionamiento prolongado a más
de 1/2 de gas.
A partir de 1600 km (1000 mi)
Ya puede utilizar el vehículo normalmente.
UBS5S0S0.book Page 3 Friday, October 14, 2016 1:52 PM
