Funciones de los instrumentos y man dos
3-10
3
SAU12944
Pe dal de frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU63040
ABSEl ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocid ad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frenad a largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la d istancia de frena da
pue de ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
NOTA El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o
el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor d e la rueda o el ro-
tor del sensor de la rued a; ya que, de
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.

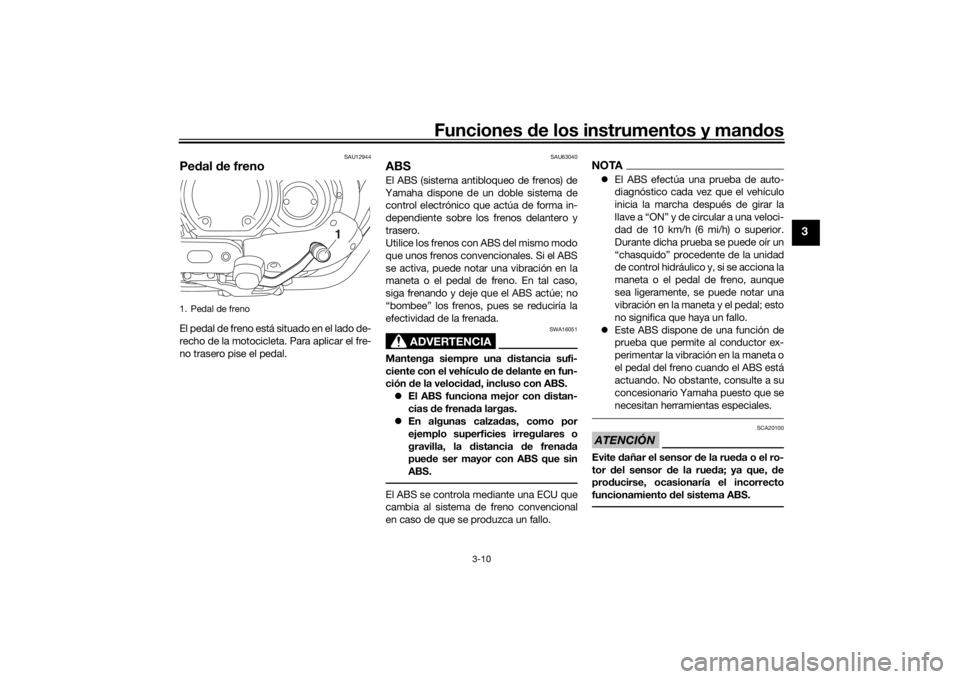

1. Pedal de freno
1
UBS5S0S0.book Page 10 Friday, October 14, 2016 1:52 PM

Funciones de los instrumentos y man dos
3-11
3
SAU13125
Tapón del depósito de gasolinaPara extraer el tapón d el depósito de ga-
solina
Deslice la tapa de la cerradura del tapón del
depósito de gasolina para abrirla, introduz-
ca la llave en la cerradura y gírela 1/4 de
vuelta en el sentido de las agujas del reloj.
La cerradura se desbloquea y puede ex-
traerse el tapón del depósito de gasolina. Para colocar el tapón
del depósito de
gasolina 1. Introduzca el tapón en la abertura del depósito con la llave en la cerradura y
con la marca “ ” hacia adelante.
2. Gire la llave en el sentido contrario al de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede colocar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
colocado y bloqueado.
ADVERTENCIA
SWA10132
Verifique que el tapón del depósito de
gasolina esté correctamente coloca do
antes de empren der la marcha. Una fuga
d e gasolina significa peligro de incen dio.
1. Rotor del sensor de la rueda delantera
2. Sensor de la rueda delantera
1. Rotor del sensor de la rueda trasera
2. Sensor de la rueda trasera1
21
2
1. Cubierta de la cerradura del tapón del depósito de gasolina
2. Marca “ ”
3. Cerradura.
4. Desbloquear.1
2
4
3
UBS5S0S0.book Page 11 Friday, October 14, 2016 1:52 PM

Utilización y puntos importantes para la conducción
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o d años personales.
SAU73450
NOTAEste modelo está equipado con:
 un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En ese caso, gire la llave a
“OFF” y luego a “ON” antes de arran-
car de nuevo el motor. De lo contrario,
el motor no arrancará aunque gire al
pulsar el interruptor de arranque.
 un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. En ese caso, basta pulsar el
interruptor de arranque para volver a
arrancar el motor.
SAU57700
Arranque del motorPara que el sistema de corte del circuito de
encendido permita el arranque, deben
cumplirse una de las condiciones siguien-
tes:
 La transmisión esté en la posición de
punto muerto.
 Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-18.
1. Gire la llave a la posición “ON” y veri-
fique que el interruptor de paro del
motor se encuentre en “ ”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse. Luz de aviso del nivel de aceite
 Luz de aviso del nivel de gasolina
 Luz de aviso de avería del motor
 Luz indicadora del sistema inmo-
vilizadorATENCIÓN
SCA17671
Si las luces in dica doras o de aviso ante-
riores no se encien den inicialmente al
girar la llave a la posición “ON” o si una
d e ellas permanece encen did a, consulte
UBS5S0S0.book Page 1 Friday, October 14, 2016 1:52 PM

Información para el consumidor
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-15). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.
SAU69910
Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.
SAU74701
Registro de datos del vehículoEn la ECU de este modelo se guardan algu-
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan, asi-
mismo, a efectos de investigación y desa-
rrollo. Estos datos se cargan únicamente
cuando se conecta al vehículo una herra-
mienta de diagnóstico especial Yamaha,
por ejemplo cuando se realizan comproba-
ciones de mantenimiento o procedimientos
de servicio.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
 Datos del estado del vehículo y del
funcionamiento del motor
 Datos relacionados con la inyección
de gasolina y las emisiones
Yamaha no comunicará estos datos a ter-
ceros excepto:  Con el consentimiento del propietario
del vehículo
 Cuando la ley le obligue a ello
 Para su uso por parte de Yamaha en
un litigio
 A efectos generales de investigación
por parte de Yamaha, cuando los da-
tos no están relacionados con un ve-
hículo o un propietario concretos
1. Conector de diagnóstico
