Veiligheidsinformatie
1-3
1
noxide dagenlang blijven hangen. Als u
symptomen van koolmonoxidevergiftiging
ervaart, verlaat de ruimte dan onmiddellijk,
g a n a a r d e o p e n l u c h t e n R O E P M E D I S C H E
HULP IN.
 Laat de motor niet binnen draaien.
Zelfs als u ventileert met ventilatoren
of open ramen en deuren kan de hoe-
veelheid koolmonoxide snel oplopen
tot gevaarlijke niveaus.
 Laat de motor niet draaien in slecht
geventileerde of deels afgesloten
ruimtes zoals schuren of garages.
 Laat de motor niet buiten draaien op
plaatsen waar de uitlaatgassen in een
gebouw kunnen worden getrokken via
openingen zoals ramen en deuren.
Bela den
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het wegge-
drag als hierdoor de gewichtsverdeling van
de scooter verandert. Wees uiterst voor-
zichtig bij het monteren van accessoires of
het beladen van uw scooter, om zo moge-
lijke ongevallen te vermijden. Pas extra op
wanneer u op een scooter rijdt die beladen
is of waaraan accessoires zijn gemonteerd.
Hieronder volgen naast de informatie over
accessoires enkele richtlijnen voor het be-
laden van uw scooter:
Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrij-
den. Rijden met een te zwaar belaste
machine kan lei den tot een on geval.
Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:  Het zwaartepunt van bagage en ac-
cessoires moet zo laag en zo dicht
mogelijk bij de scooter liggen. Beves- tig zware goederen zo dicht mogelijk
bij het midden van de machine en ver-
deel het gewicht zo gelijkmatig moge-
lijk over beide zijden om onbalans of
instabiliteit te minimaliseren.
 Als gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
scooter zijn bevestigd. Controleer de
bevestigingspunten voor accessoires
en bagage regelmatig.
• Pas de vering aan de te vervoeren bagage aan (alleen voor modellen
met instelbare vering) en controleer
de toestand en spanning van uw
banden.
• Bevestig nooit omvangrijke of zwa- re goederen aan het stuur, de voor-
vork of het voorwielspatbord.
Dergelijke items kunnen een insta-
biel weggedrag of een te trage re-
actie op het stuur veroorzaken.
 Deze machine is niet ontworpen
voor het trekken van een aanhan ger
of b evesti gin g van een zijspan.
Orig inele Yamaha accessoires
De keuze van accessoires voor uw machi-
ne vormt een belangrijke beslissing. Origi-
nele Yamaha accessoires, die alleen
verkrijgbaar zijn bij de Yamaha dealer, zijn
door Yamaha ontwikkeld, getest en goed-
gekeurd voor gebruik op uw machine.
Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en acces-
soires of bieden aanpassingssets voor
Yamaha voertuigen. Yamaha kan niet alle producten testen die deze bedrijven produ-
ceren. Om die reden kan Yamaha acces-
soires die niet door Yamaha zijn verkocht of
wijzigingen die niet door zijn Yamaha zijn
aangeraden niet goedkeuren of aanbeve-
len, zelfs niet als deze zijn verkocht en
geenstalleerd door een Yamaha dealer.
Maximale
belastin g:
161 kg (355 lb)
UB74D0D0.book Page 3 Tuesday, May 2, 2017 9:19 AM

Veilighei dsinformatie
1-4
1
In de han del verkrij gbare on der delen,
accessoires en aanpassin gssets
Hoewel er producten ve rkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen.
Het monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen
aan de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.  Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
scooter. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de grond-
speling of de hellinghoek op geen en-
kele manier vermindert, de veerweg,
de stuuruitslag of de bediening niet
beperkt en geen lampen of reflectors
afdekt.
• Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt.
• Omvangrijke accessoires kunnen
door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
scooter. De scooter kan door rij-
wind worden opgetild of bij zijwind
instabiel worden. Zulke accessoires kunnen ook instabiliteit veroorza-
ken terwijl u grote voertuigen in-
haalt of door deze wordt ingehaald.
• Sommige accessoires dwingen de bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.
 Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de scooter
te boven gaan, kan zich een gevaarlij-
ke elektrische storing voordoen waar-
door de verlichting of de motor uitvalt.
In de han del verkrij gbare ban den en vel-
g en
De banden en velgen die bij uw scooter
werden geleverd zijn ontworpen om de mo-
gelijkheden van de machine te ondersteu-
nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 7-19
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
De scooter vervoeren
Volg de onderstaande instructies als u de
scooter in een ander voertuig wilt vervoe-
ren.  Verwijder alle loszittende voorwerpen
van de scooter.
 Zorg dat het voorwiel recht naar voren
wijst op de aanhanger of de laadvloer
en zet het wiel vast in een goot om be-
weging te voorkomen.
 Zet de scooter vast met spanbanden
of andere geschikte banden aan stevi-
ge delen van de scooter, zoals het
frame of de bovenste voorvorkklem
(en niet aan, bijvoorbeeld, het stuur,
UB74D0D0.book Page 4 Tuesday, May 2, 2017 9:19 AM

Veiligheidsinformatie
1-5
1
de richtingaanwijzers of onderdelen
die kunnen afbreken). Kies de plaats
voor de spanbanden zorgvuldig om te
voorkomen dat deze tijdens het trans-
port schuurplekken op de lak veroor-
zaken.
 Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de scooter tijdens het transport
niet overmatig kan stuiteren.DAU57600
Andere aan dachtspunten voor
veili g rij den
 Geef duidelijk richting aan wanneer u
een bocht neemt.
 Op een nat wegdek kan remmen ui-
terst lastig zijn. Vermijd te hard rem-
men, de scooter zou kunnen slippen.
Bedien de remmen rustig wanneer u
op een nat wegdek wilt stoppen.
 Minder snelheid bij het naderen van
een bocht of een afslag. Trek lang-
zaam op nadat u de bocht hebt geno-
men.
 Wees voorzichtig bij het passeren van
geparkeerde auto’s. Een bestuurder
merkt u mogelijk niet op en kan het
portier openslaan in uw rijrichting.
 Spoorwegovergangen, tramrails, ijze-
ren platen gebruikt in de wegenbouw
en putdeksels worden in natte toe-
stand zeer glad. Minder snelheid en
passeer ze voorzichtig. Houd de
scooter recht, anders kan hij gaan
schuiven.
 De remblokken of remvoeringen kun-
nen nat worden bij het wassen van de
scooter. Controleer de remmen na het
wassen van de scooter, voordat u
gaat rijden.
 Draag steeds een helm, handschoe-
nen, een lange broek (taps toelopend
bij de enkel/omslag, om flapperen te
voorkomen), en een felgekleurd jack.
 Vervoer op uw scooter niet te veel ba-
gage. Een overbeladen scooter is on-
stabiel. Gebruik degelijke snelbinders
om bagage aan de bagagedrager vast
te binden (indien het voertuig is voor-
zien van een bagagedrager). Losse
bagage beïnvloedt de stabiliteit van
de scooter en kan uw aandacht aflei-
den van het verkeer. (Zie pagina 1-3.)
UB74D0D0.book Page 5 Tuesday, May 2, 2017 9:19 AM

Beschrijving
2-1
2
DAU63371

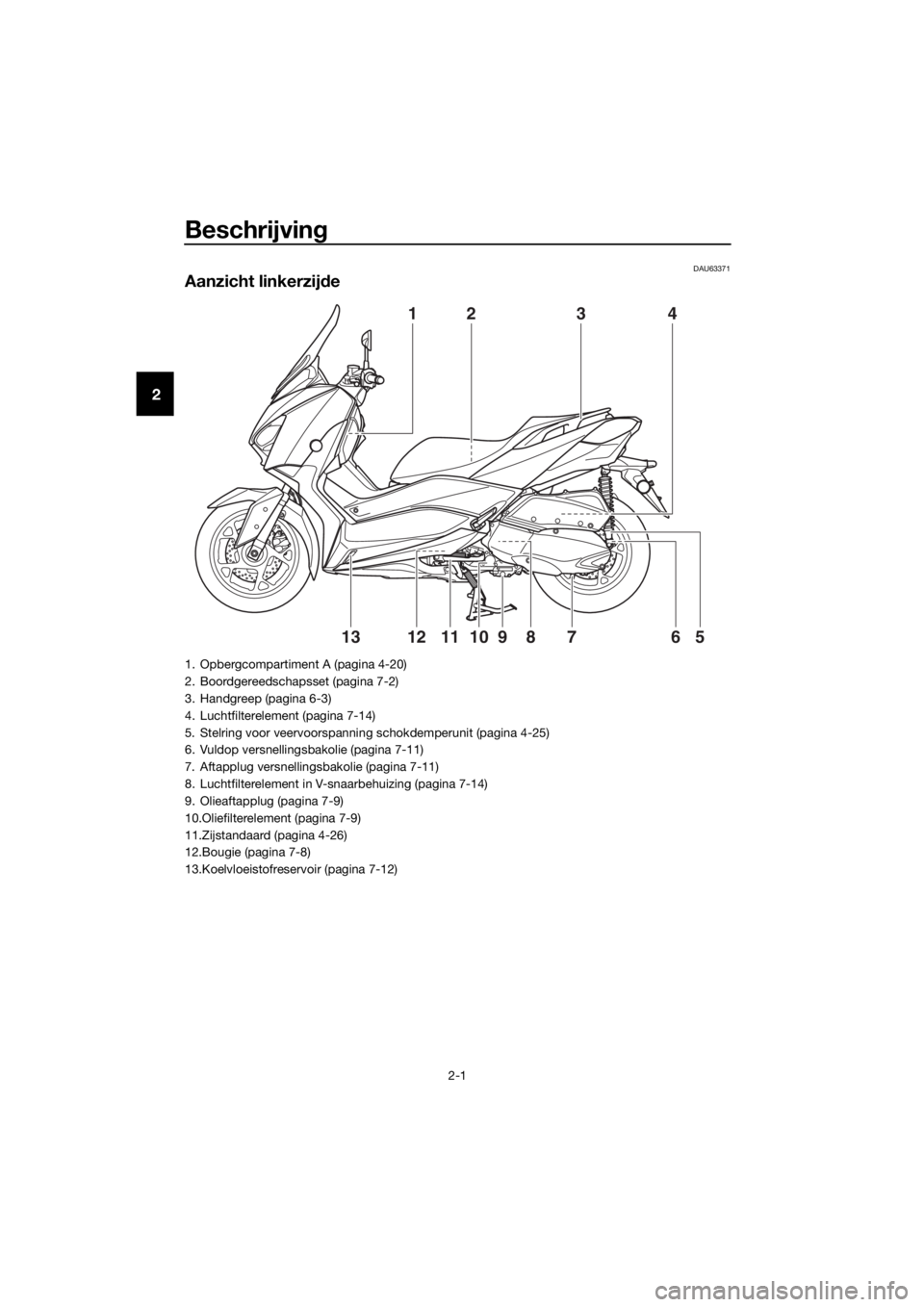

Aanzicht linkerzijde
41
5610812791113
23
1. Opbergcompartiment A (pagina 4-20)
2. Boordgereedschapsset (pagina 7-2)
3. Handgreep (pagina 6-3)
4. Luchtfilterelement (pagina 7-14)
5. Stelring voor veervoorspanni ng schokdemperunit (pagina 4-25)
6. Vuldop versnellingsbakolie (pagina 7-11)
7. Aftapplug versnelling sbakolie (pagina 7-11)
8. Luchtfilterelement in V-snaarbehuizing (pagina 7-14)
9. Olieaftapplug (pagina 7-9)
10.Oliefilterelement (pagina 7-9)
11.Zijstandaard (pagina 4-26)
12.Bougie (pagina 7-8)
13.Koelvloeistofreservoir (pagina 7-12)
UB74D0D0.book Page 1 Tuesday, May 2, 2017 9:19 AM

Beschrijving
2-2
2
DAU63391

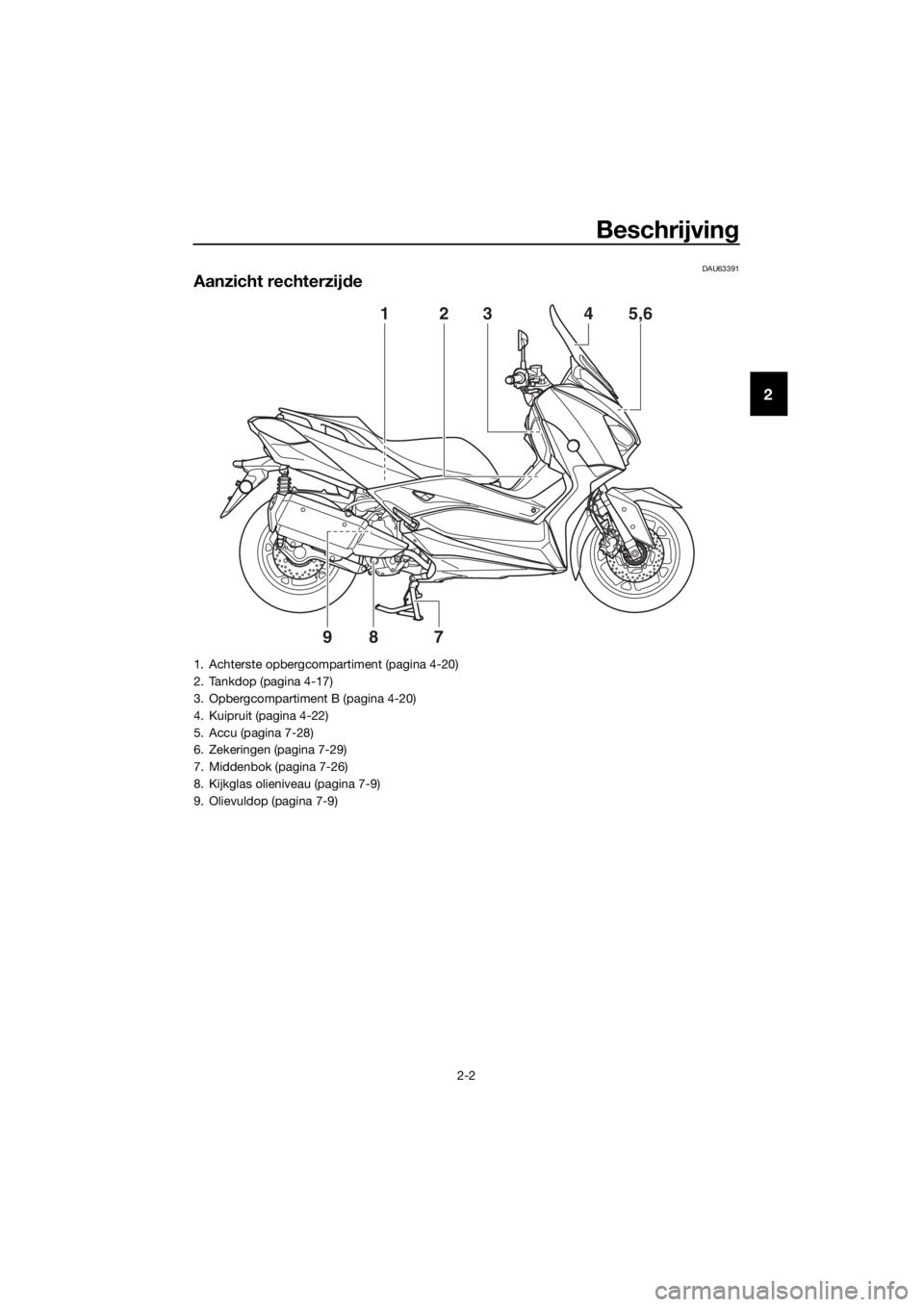

Aanzicht rechterzijde
2345,61
987
1. Achterste opbergcompartiment (pagina 4-20)
2. Tankdop (pagina 4-17)
3. Opbergcompartiment B (pagina 4-20)
4. Kuipruit (pagina 4-22)
5. Accu (pagina 7-28)
6. Zekeringen (pagina 7-29)
7. Middenbok (pagina 7-26)
8. Kijkglas olieniveau (pagina 7-9)
9. Olievuldop (pagina 7-9)
UB74D0D0.book Page 2 Tuesday, May 2, 2017 9:19 AM

Beschrijving
2-3
2
DAU63401

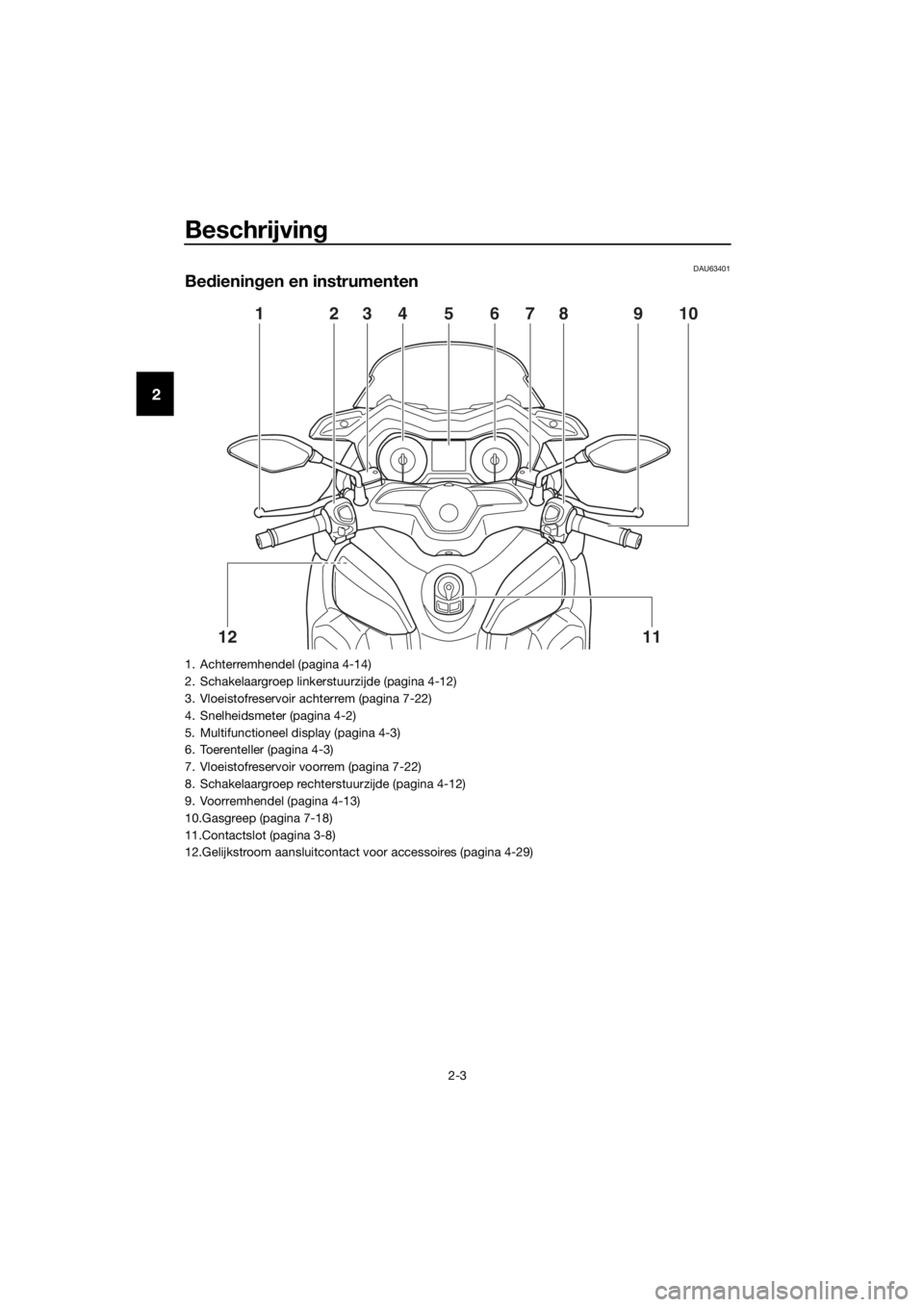

Bedienin gen en instrumenten
10
1112
123987564
1. Achterremhendel (pagina 4-14)
2. Schakelaargroep linkerstuurzijde (pagina 4-12)
3. Vloeistofreservoir achterrem (pagina 7-22)
4. Snelheidsmeter (pagina 4-2)
5. Multifunctioneel display (pagina 4-3)
6. Toerenteller (pagina 4-3)
7. Vloeistofreservoir voorrem (pagina 7-22)
8. Schakelaargroep rechterstuurzijde (pagina 4-12)
9. Voorremhendel (pagina 4-13)
10.Gasgreep (pagina 7-18)
11.Contactslot (pagina 3-8)
12.Gelijkstroom aansluitcontact voor accessoires (pagina 4-29)
UB74D0D0.book Page 3 Tuesday, May 2, 2017 9:19 AM

Smart-sleutelsysteem
3-1
3
DAU76444
Smart-sleutelsysteem
Dankzij het Smart-sleutelsysteem kunt u de
machine bedienen zonder gebruik van een
mechanische sleutel. Daarnaast heeft de
sleutel een ’begroetingsfunctie’ waarmee u
de machine op een parkeerplaats kunt te-
rugvinden. (Zie pagina 3-5.)
WAARSCHUWING
DWA14704
Hou d g eïmplanteer de pacemakers
of hart defi brillators, alsme de an de-
re elektrische med ische apparaten
uit de buurt van d e op het voertui g
g emonteer de antenne (zie af beel-
d in g).
 Door de antenne uit gezon den ra-
d io golven kunnen d e werking van
d er gelijke apparaten beïnvloe den
in dien deze in de nab ijheid zijn. 
Als u dra ger bent van een elektrisch
me disch apparaat, raa dplee g d an
een arts of d e fabrikant van het ap-
paraat voor dat u d it voertuig g aat
g eb ru

iken.
LET OP
DCA24080
Het Smart-sleutelsysteem geb ruikt
zwakke ra dio golven. Het Smart-sleutel-
systeem werkt in de vol gen de situaties
mo gelijk niet.
 De Smart-sleutel is geplaatst in een
locatie die is bloot gestel d aan ster-
ke ra dio golven of an dere elektro-
ma gnetische ruis
 Er bevin den zich faciliteiten in de
b uurt die sterke ra dio golven uitzen-
d en (televisie- of ra diotorens, ener-
g iecentrales, uitzen dstations,
luchthavens, etc.)
 U draa gt of g eb ruikt communicatie-
apparaten zoals ra dio’s of mo biele
telefoons dicht bij uw Smart-sleutel
 De Smart-sleutel maakt contact
met of wor dt bed ekt door een me-
talen voorwerp
 Andere
voertui gen die zijn uit gerust
met een Smart-sleutelsysteem be-
vin den zich in de nab ijheid
1. Smart-sleutel
2. Smart-sleuteltoets
1. Contactslot
2. Knop contactslot
1
2
2
1
1. Antenne op de machine
1
UB74D0D0.book Page 1 Tuesday, May 2, 2017 9:19 AM

Smart-sleutelsysteem
3-2
3
Verplaats de Smart-sleutel in zulke situ-
aties naar een an dere locatie en voer de
b ewerkin g opnieuw uit. Als het no g
stee ds niet werkt, b ed ien de machine
d an in de noo dmo dus. (Zie pa gina 7-37.)
OPMERKING
Om het ontladen van de voertuigaccu te
voorkomen, wordt het Smart-sleutelsy-
steem ongeveer 9 dagen na het laatste ge-
bruik van de machine uitgeschakeld (de
begroetingsfunctie wordt gedeactiveerd).
Om het Smart-sleutelsysteem weer in te
schakelen, hoeft u slechts op de knop van
het contactslot te drukken.
DAU76450
Bereik van het Smart-sleutelsy-
steem
Het ontvangstbereik van het Smart-sleutel-
systeem bedraagt ongeveer 80 cm (31.5 in)
vanaf het contactslot.
OPMERKING
 Aangezien het Smart-sleutelsysteem
gebruikmaakt van zwakke radiogol-
ven, kan het ontvangstbereik ervan
worden beïnvloed door de omgeving.
 Als de batterij van de Smart-sleutel
ontladen raakt, werkt de Smart-sleutel
mogelijk niet of kan het bereik ervan
zeer klein worden.
 Als de Smart-sleutel is uitgeschakeld,
zal de machine de Smart-sleutel niet
herkennen, ook niet als deze zich bin-
nen het ontvangstbereik bevindt. Als
het Smart-sleutelsysteem niet werkt,
zie pagina 3-5 en controleer of de
Smart-sleutel is ingeschakeld.
UB74D0D0.book Page 2 Tuesday, May 2, 2017 9:19 AM
