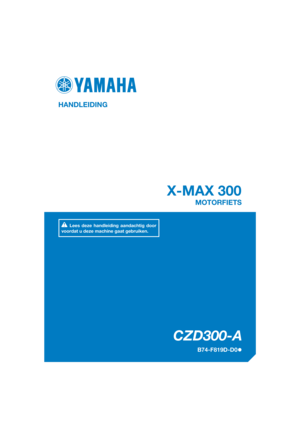

2017 YAMAHA XMAX 300 Instructieboekje (in Dutch)

DIC183
CZD300-A
X-MAX 300
HANDLEIDING
B74-F819D-D0
MOTORFIETS
Lees deze handleiding aandachtig door
voordat u deze machine gaat gebruiken.
[Dutch (D)]

DAU81560
Lees deze han dlei din g aan dachti g d oor voor dat u d eze machine g aat ge-
b ruiken. Deze han dlei din g d ient bij de machine te blijven als d eze wordt ver-
kocht.
DAU81591
Conformiteitsverklaring:
Hierbij verklaart MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS dat de
radioapparatuur van het type, Smart-sleutelsysteem, SKEA7E-01 (Smart-een-
heid) en SKEA7E-02 (Handeenheid) in overeenstemming is met Richtlijn
2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd
op het volgende internetadres:
http://www.mitsubishielectric.co m/bu/automotive/doc/re.html
AFSTANDSBEDIENINGSEENHEID (Smart-eenheid)
Frequentieband: 125 kHz
Maximaal radiofrequentievermogen: 117 dBuV/m op 10 meter
XMTR COMP. (Handeenheid)
Frequentieband: 433.92 MHz
Maximaal radiofrequentievermogen: 10 mW
Fabrikant:
MITSUBISHI ELECTRIC CORPORATION HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Importeur:
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Nederland
UB74D0D0.book Page 1 Tuesday, May 2, 2017 9:19 AM

Inleidin g
DAU10114
Welkom in de wereld van Yamaha!
Als eigenaar van de CZD300-A profiteert u van de enorme ervaring en technische kennis
van Yamaha op het gebied van het ontwerpen en fabriceren van hoogwaardige producten,
waarmee Yamaha zijn reputatie va n betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandac htig door te lezen, zodat u plezier zult heb-
ben van alle functies van uw CZD300-A. De Handleiding geeft instructies voor de bedie-
ning, inspectie en het onderhoud van de scooter, en beschrijft hoe u uzelf en anderen kunt
beschermen tegen persoonlijk letsel of schade.
De vele tips in deze handleiding helpen u bovendien om uw scooter in optimale conditie te
houden. Als er ten slotte toch nog vragen zijn, aarzel dan niet en neem contact op met de
Yamaha dealer. Het Yamaha team wenst u veilig en plezierig rijd en toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwali- teit. Om deze reden kan er soms sprake zijn van kleine verschillen tussen uw scooter en de
beschrijving ervan in deze handleiding, ook al bevat de handleiding de meest recente pro-
ductinformatie ten tijde van publicatie. Als u vr agen hebt over deze handleiding, neem dan
contact op met uw Yamaha dealer.
WAARSCHUWING
DWA12412
Lees deze han dlei din g aan dachti g helemaal d oor voordat u d eze scooter gaat ge-
b ruiken.
UB74D0D0.book Page 1 Tuesday, May 2, 2017 9:19 AM

Belangrijke informatie in de han dleid ing
DAU63350
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aan-
duidingen:
*Product en specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd.
DAUN1180
Dit is het Safety Alert-sym bool. Het wor dt ge-
b ruikt om u te waarschuwen voor risico’s op per-
soonlijk letsel. Vol g alle veili ghei dsaanwijzin gen
b ij dit sym bool op om mo gelijk letsel of overlij den
te voorkomen.
Een WAARSCHUWING d uidt een gevaarlijke situ-
atie aan die, in dien niet verme den, kan resulteren
in ernstig letsel of overlij den.
De aan dui din g LET OP staat bij speciale voorzor-
g en die moeten wor den genomen om scha de aan
d e machine of an dere ei gen dommen te voorko-
men.
De aanduiding OPMERKING staat bij belangrijke in-
formatie die procedures kan vergemakkelijken of ver-
helderen.
CZD300-A
HANDLEIDING
©2016 PT Yamaha In donesia Motor Manu-
facturin g
1e uit gave, okto ber 2016
Alle rechten voor behou den.
Elke vorm van her druk of on bevoe gd g e-
b ru

ik
zon der schriftelijke toestemmin g van
PT Yamaha In donesia Motor Manufacturin g
is uit drukkelijk verb oden.
Ge drukt in Ne derlan d.
WAARSCHUWING
LET OP
OPMERKING
UB74D0D0.book Page 1 Tuesday, May 2, 2017 9:19 AM

Inhoudsopgave
Veilig heidsinformatie ........................1-1
Andere aandachtspunten voor
veilig rijden ...................................1-5
Beschrijvin g.......................................2-1
Aanzicht linkerzijde..........................2-1
Aanzicht rechterzijde .......................2-2
Bedieningen en instrumenten .........2-3
Smart-sleutelsysteem .....................3-1
Smart-sleutelsysteem .....................3-1
Bereik van het
Smart-sleutelsysteem ..................3-2
De Smart-sleutel en mechanische
sleutels gebruiken ........................3-3
Smart-sleutel ...................................3-5
De batterij van de Smart-sleutel vervangen ....................................3-6
Contactslot ......................................3-8
Functies van instrumenten en
b ed ienin gselementen .......................4-1
Controlelampjes en waarschu-
wingslampjes ...............................4-1
Snelheidsmeter ...............................4-2
Toerenteller .....................................4-3
Multifunctioneel display ..................4-3
Stuurschakelaars...........................4-12
Voorremhendel ..............................4-13
Achterremhendel ...........................4-14
ABS ...............................................4-14
Tractieregeling...............................4-15
Tankdop ........................................4-17
Brandstof.......................................4-18
Tankoverloopslang ........................4-19
Uitlaatkatalysatoren ......................4-20
Opbergcompartimenten ................4-20
Kuipruit ..........................................4-22
Stand van het stuur ......................4-25
Afstellen van de schokdemperunits .....................4-25
Zijstandaard ..................................4-26
Startblokkeringssysteem...............4-27
Gelijkstroom aansluitcontact voor accessoires .......................4-29 Voor uw veili
ghei d – controles
voor het rij den ................................... 5-1
Ge bruik en belan grijke
rij-informatie ..................................... 6-1
De motor starten ............................. 6-2
Wegrijden ........................................ 6-3
Sneller en langzamer rijden............. 6-3
Remmen.......................................... 6-4
Tips voor een zuinig brandstofverbruik ........................ 6-4
Inrijperiode ...................................... 6-5
Parkeren.......................................... 6-5
Perio diek on derhou d en
afstellin g............................................ 7-1
Boordgereedschapsset .................. 7-2
Periodiek onderhoudsschema
van het
uitstootcontrolesysteem .............. 7-3
Algemeen smeer- en onderhoudsschema..................... 7-4
Het framepaneel verwijderen
en aanbrengen............................. 7-7
Bougie controleren ......................... 7-8
Filterbus .......................................... 7-9
Motorolie en oliefilterelement.......... 7-9
Eindoverbrengingsolie .................. 7-11
Koelvloeistof ................................. 7-12
Luchtfilter en luchtfilterelementen in de V-snaarbehuizing .............. 7-14
De vrije slag van de gasgreep
controleren ................................ 7-18
Klepspeling ................................... 7-18
Banden ......................................... 7-19
Gietwielen ..................................... 7-21
Vrije slag van voor- en achterremhendel controleren .... 7-21
Controleren van voor- en
a
chterremblokken...................... 7-22
Controleren van
remvloeistofniveau .................... 7-22
Remvloeistof verversen ................ 7-23
De V-snaar controleren ................. 7-24
Kabels controleren en smeren ...... 7-24
UB74D0D0.book Page 1 Tuesday, May 2, 2017 9:19 AM

Inhoudsop gave
Controleren en smeren van
gasgreep en gaskabel ............... 7-25
Smeren van voor- en achterremhendels ..................... 7-25
Middenbok en zijstandaard
controleren en smeren .............. 7-26
Voorvork controleren .................... 7-26
Stuursysteem controleren ............ 7-27
Controleren van wiellagers ........... 7-27
Accu ............................................. 7-28
De zekeringen vervangen ............. 7-29
Koplampen ................................... 7-31
Parkeerlichten............................... 7-31
Remlicht/achterlicht...................... 7-32
Voorste richtingaanwijzer ............. 7-32
Gloeilamp achterste richtingaanwijzer ....................... 7-33
Gloeilamp in kentekenverlichting vervangen.................................. 7-33
Problemen oplossen..................... 7-34
Storingzoekschema’s ................... 7-35
Noodmodus ................................. 7-37
On derhou d en stallin g van de
scooter .............................................. 8-1
Matkleur, let op............................... 8-1
Onderhoud ..................................... 8-1
Stalling ............................................ 8-4
Specificaties ..................................... 9-1
Ge bruikersinformatie ..................... 10-1
Identificatienummers .................... 10-1
Diagnosestekker ........................... 10-2
Voertuiggegevens registreren....... 10-2
In dex ................................................ 11-1
UB74D0D0.book Page 2 Tuesday, May 2, 2017 9:19 AM

1-1
1
Veiligheidsinformatie
DAU1026B
Wees een verantwoor delijke ei genaar
Als eigenaar van de machine bent u verant-
woordelijk voor de veilige en juiste bedie-
ning ervan.
Scooters zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepassing
van de juiste rijtechnieken en de ervaring
van de bestuurder van belang. Elke be-
stuurder moet bekend zijn met de volgende
vereisten alvorens met deze scooter te
gaan rijden.
Hij of zij moet:  Door een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van scooterrijden.
 Zich houden aan de waarschuwingen
en onderhoudseisen zoals vermeld in
deze Gebruikershandleiding.
 Grondig getraind zijn in veilige en cor-
recte rijtechnieken.
 Gebruikmaken van professionele
technische service, zoals aangegeven
in deze Gebruikers handleiding en/of
wanneer de mechanische condities
dit vereisen.
 Ga nooit rijden met een scooter zon-
der passende rijopleiding of instruc-
ties. Neem rijlessen. Beginners
moeten les krijgen van een gediplo-
meerd instructeur. Neem contact op
met een bevoegde scooterdealer voor
informatie over rijlessen bij u in de
buurt.
Veilig rijden
Voer vóór elke rit de controles voor het rij-
den uit om u ervan te verzekeren dat de
machine in veilige staat verkeert. Onvol-
doende inspectie of onderhoud van de ma-
chine vergroot het risico op ongeval of
schade. Zie pagina 5-1 voor een lijst met
controles voor het rijden. 
Deze scooter is gebouwd voor het
vervoer van de bestuurder plus een
passagier.
 Het niet opmerken en herkennen van
scooters door andere weggebruikers
vormt de belangrijkste oorzaak van
auto-/scooterongevallen. Vaak wor-
den ongevallen veroorzaakt doordat
een autobestuurder de scooter niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
• Draag een jack in felle kleuren.
• Wees extra voorzichtig bij het nade- ren en passeren van kruisingen,
daar doen ongelukken met scoo-
ters zich namelijk het meest voor.
• Ga daar rijden waar andere wegge-
bruikers u kunnen zien. Ga niet rij-
den in de dode zichthoek van een
andere weggebruiker.
• Pleeg nooit onderhoud aan een scooter zonder voldoende kennis.
Neem contact op met een bevoeg-
de scooterdealer voor informatie
over het basisonderhoud van een
scooter. Bepaalde onderhouds-
werkzaamheden kunnen alleen
worden uitgevoerd door gediplo-
meerd personeel.
 Bij veel ongevallen zijn onervaren be-
stuurders betrokken. Vaak waren bij
een ongeval betrokken bestuurders
zelfs niet in het bezit van een geldig rij-
bewijs.
• Zorg dat u bekwaam bent om te rij-
den en leen uw scooter alleen uit
aan ervaren scooterrijders.
• Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.
UB74D0D0.book Page 1 Tuesday, May 2, 2017 9:19 AM

Veilighei dsinformatie
1-2
1
• We raden aan om het scooterrijden
te oefenen op plekken waar geen
verkeer is, totdat u grondig bekend
bent met de scooter en zijn bedie-
ning.
 Ongelukken worden vaak veroorzaakt
door een fout van de scooterbestuur-
der. Veel bestuurders houden bij het
ingaan van een bocht een te hoge rij-
snelheid aan of gaan onvoldoende
schuinliggen voor de rijsnelheid, waar-
door ze wijd uit de bocht komen.
• Neem altijd de maximumsnelheid in acht en rijd nooit sneller dan de
wegcondities en het verkeer toe-
staan.
• Geef altijd richting aan voordat u af-
slaat of van rijstrook wisselt. Zorg
dat andere weggebruikers u kun-
nen zien.
 De zithouding van de bestuurder en
de passagier is belangrijk voor een
goede besturing.
• De bestuurder moet tijdens het rij- den beide handen aan het stuur
houden en beide voeten op de be-
stuurdersvoetsteunen, om zo de
macht over het stuur te behouden.
• De passagier hoort steeds de be-
stuurder, de zadelband of de hand-
greep, indien aanwezig, met beide
handen vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden. Neem nooit een
passagier mee die niet in staat is
om beide voeten stevig op de pas-
sagiersvoetsteunen te zetten.
 Rijd nooit onder invloed van alcohol of
andere drugs.
 Deze scooter is uitsluitend ontworpen
voor gebruik op verharde wegen. De
machine is niet bedoeld voor off-road-
gebruik. Beschermen
de uitrustin g
Scooterongelukken met dodelijke afloop
betreffen meestal hoofdletsel. Het dragen
van een helm is de belangrijkste factor bij
het voorkomen of reduceren van hoofdlet-
sel.
 Draag altijd een goedgekeurde helm.
 Draag ook een vizier of een veilig-
heidsbril. Zonder oogbescherming
kan uw zicht door de rijwind verslech-
teren, waardoor u gevaren mogelijk te
laat opmerkt.
 Door een jack, stevige schoenen, een
lange broek, handschoenen e.d. te
dragen verkleint u de kans op schaaf-
wonden of ontvellingen.
 Draag nooit loszittende kleding, deze
kan blijven haken aan schakelhand-
grepen of door de wielen worden ge-
grepen en zo een ongeval of letsel
veroorzaken.
 Draag altijd beschermende kleding
die uw benen, enkels en voeten be-
dekt. De motor en het uitlaatsysteem
kunnen tijdens en na het rijden zeer
heet zijn en brandwonden veroorza-
ken.
 De hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.
Voorkom koolmonoxi dever gifti gin g
De uitlaatgassen van verbrandingsmotoren
bevatten koolmonoxide, een dodelijk gas.
Inademing van koolmonoxide kan hoofd-
pijn, duizeligheid, sufheid, misselijkheid,
verwarring en uiteindelijk de dood veroor-
zaken.
Koolmonoxide is een kleurloos, reukloos,
smaakloos gas dat ook aanwezig kan zijn
als u geen uitlaatgassen ziet of ruikt. Het
koolmonoxideniveau kan zeer snel oplo-
pen, waardoor u het bewustzijn kunt verlie-
zen en uzelf niet meer kunt redden. In
afgesloten of slecht geventileerde ruimtes
kunnen dodelijke hoeveelheden koolmo-
UB74D0D0.book Page 2 Tuesday, May 2, 2017 9:19 AM
