Onderhou d en stallin g van de scooter
8-4
8
DAU36564
Stallin g
Korte termijn
Stal uw scooter steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
Zorg ervoor dat de motor en het uitlaatsy-
steem zijn afgekoeld alvorens de scooter af
te dekken.
LET OP
DCA10821
Als de scooter wor dt gestal d in een
slecht geventileer de ruimte of in
vochti ge toestan d wor dt af ged ekt
met een dekzeil, zal water en vocht
kunnen binnen drin gen en roestvor-
min g veroorzaken.
 Voorkom corrosie door de machine
niet te stallen in een vochti ge kel-
d er, een stal (i.v.m. d e aanwezig-
hei d van ammoniakd amp) en in een
opsla gruimte voor sterke chemica-
liën.
Lan ge termijn
Alvorens uw scooter gedurende meerdere
maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf “Verzorging” in dit hoofdstuk.
2. Vul de brandstoftank en voeg een sta- bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en
achteruitgang van de brandstof te
voorkomen.
3. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.a. Verwijder de bougiedop en de
bougie.
b. Giet een theelepel motorolie in het bougiegat.
c. Breng de bougiedop aan op de bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek- troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond- draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de bougie en breng dan de bougie en
de bougiedop weer aan.
WAARSCHUWING! Ver bin d de
b ou gie-elektro des met de mas-
sa bij het ron ddraaien van de
motor om scha de of letsel door
vonkvormin g te voorkomen.
[DWA10952]
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de scooter omhoog zodat beide wie-
len los van de grond zijn. Een andere
mogelijkheid is de wielen elke maand
iets te draaien, zodat de banden niet
op één gedeelte sterker achteruit-
gaan.
6. Dek de uitlaatdemper af met een plas- tic zak om te voorkomen dat vocht
kan binnendringen.
7. Verwijder de accu en laad deze volle- dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 7-28 voor meer infor-
matie over het opbergen van de accu.
OPMERKING
Verricht eventueel noodzakelijke reparaties
alvorens de scooter te stallen.
UB74D0D0.book Page 4 Tuesday, May 2, 2017 9:19 AM

Specificaties
9-1
9
Afmetingen:
Totale lengte:
2185 mm (86.0 in)
Totale breedte:
775 mm (30.5 in)
Totale hoogte: 1415/1465 mm (55.7/57.7 in)
Zadelhoogte: 795 mm (31.3 in)
Wielbasis:
1540 mm (60.6 in)
Grondspeling: 135 mm (5.31 in)
Kleinste draaicirkel: 2.6 m (8.53 ft)
Gewicht:
Rijklaar gewicht:
179 kg (395 lb)
Motor:
Verbrandingscyclus:4-takt
Koelsysteem:
Vloeistofgekoeld
Kleppenmechanisme: SOHC
Aantal cilinders: 1-cilinder
Slagvolume:
292 cm3
Boring × slag:
70.0 × 75.9 mm (2.76 × 2.99 in)
Compressieverhouding: 10.9 : 1
Startsysteem:
Elektrische startmotor
Smeersysteem: Wet sump
Motorolie:
Aanbevolen merk:
YAMALUBE
SAE-viscositeitsklassen: 10W-40
Aanbevolen kwaliteit motorolie: API service type SG of hoger, JASO MA- of
MB-norm
Hoeveelheid motorolie: Olieverversing:1.50 L (1.59 US qt, 1.32 Imp.qt)
Met verwijderen van oliefilterelement: 1.60 L (1.69 US qt, 1.41 Imp.qt)
Ein dover bren gin gsolie:
Type:
Motorolie SAE 10W-30 type SE of hoger of
cardanolie SAE 85W GL-3
Hoeveelheid: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Hoeveelhei d koelvloeistof:
Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiator (inclusief alle leidingen): 1.10 L (1.16 US qt, 0.97 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Bran dstof:
Aanbevolen brandstof:
Normale loodvrije benzine (gasohol [E10]
acceptabel)
Inhoud brandstoftank: 13 L (3.4 US gal, 2.9 Imp. gal)
Hoeveelheid reservebrandstof: 2.4 L (0.63 US gal, 0.53 Imp.gal)
Bran dstofinjectie:
Gasklephuis:
Het teken van identificatie:
B741 00
Bou gie(s):
Fabrikant/model:
NGK/LMAR8A-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Koppelin g:
Type koppeling:
Droog, centrifugaal, schoen
Aan drijflijn:
Primaire reductieverhouding:
1.000
Eindoverbrenging: Riem
Secundaire reductieverhouding:
7.590 (48/18 x 37/13)
Type versnellingbak: Automatisch, V-snaar
Chassis:
Type frame:
Underbone
Spoorhoek: 26.5 graden
UB74D0D0.book Page 1 Tuesday, May 2, 2017 9:19 AM

Specificaties
9-2
9
Naspoor:95 mm (3.7 in)
Voor ban d:
Type:
Tubeless
Maat: 120/70-15 M/C 56P
Fabrikant/model: DUNLOP/SCOOTSMART
Achter ban d:
Type:
Tubeless
Maat: 140/70-14 M/C 62P
Fabrikant/model: DUNLOP/SCOOTSMART
Bela din g:
Maximale belasting:
161 kg (355 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)
Ban denspannin g (g emeten aan kou de
b an den):
1 persoon:
Voor: 200 kPa (2.00 kgf/cm2, 29 psi)
Achter: 225 kPa (2.25 kgf/cm2, 33 psi)
2 personen:
Voor: 200 kPa (2.00 kgf/cm2, 29 psi)
Achter:
225 kPa (2.25 kgf/cm2, 33 psi)
Voorwiel:
Type wiel:Gietwiel
Velgmaat:
J15M/C x MT3.5
Achterwiel:
Type wiel:Gietwiel
Velgmaat:
J14M/C x MT4.0
Voorrem:
Type:Hydraulische enkele schijfrem
Aanbevolen remvloeistof:
DOT 4
Achterrem:
Type: Hydraulische enkele schijfrem
Aanbevolen remvloeistof:
DOT 4
Voorwielophan gin g:
Type:
Telescoopvork
Veer:
Schroefveer
Schokdemper: Hydraulische schokdemper
Veerweg: 110 mm (4.3 in)
Achterwielophan gin g:
Type:
Unit swing
Veer: Schroefveer
Schokdemper: Hydraulische schokdemper
Veerweg:
79 mm (3.1 in)
Elektrische installatie:
Systeemspanning:12 V
Ontstekingssysteem:
Transistorontsteking
Laadsysteem: Wisselstroomdynamo met permanente
magneten
Accu:
Model:GTZ8V
Voltage, capaciteit:
12 V, 7.0 Ah (10 HR)
Watta ge gloeilamp:
Koplamp:
LED
Remlicht/achterlicht unit:
LED
Voorste richtingaanwijzer: 10.0 W
Achterste richtingaanwijzer: 10.0 W
Parkeerlicht:
LED
Kentekenverlichting: 5.0 W
UB74D0D0.book Page 2 Tuesday, May 2, 2017 9:19 AM

Specificaties
9-3
9
Instrumentenverlichting:LED
Controlelampje grootlicht: LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje motorstoring: LED
ABS-waarschuwingslampje: LED
Controlelampje Smart-sleutelsysteem:
LED
Controlelampje tractieregeling: LED
Zekerin g:
Hoofdzekering:
20.0 A
Hoofdzekering 2:
7.5 A
Aansluitzekering 1: 2.0 A
Zekering signaleringssysteem: 10.0 A
Zekering 2 signaleringssysteem:
7.5 A
Zekering radiatorkoelvin: 7.5 A
Zekering richtingaanwijzer/alarmverlichting: 7.5 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïdeklep: 15.0 A
Antwoordzekering:
2.0 A
Backup-zekering: 7.5 A
UB74D0D0.book Page 3 Tuesday, May 2, 2017 9:19 AM

Gebruikersinformatie
10-1
10
DAU53562

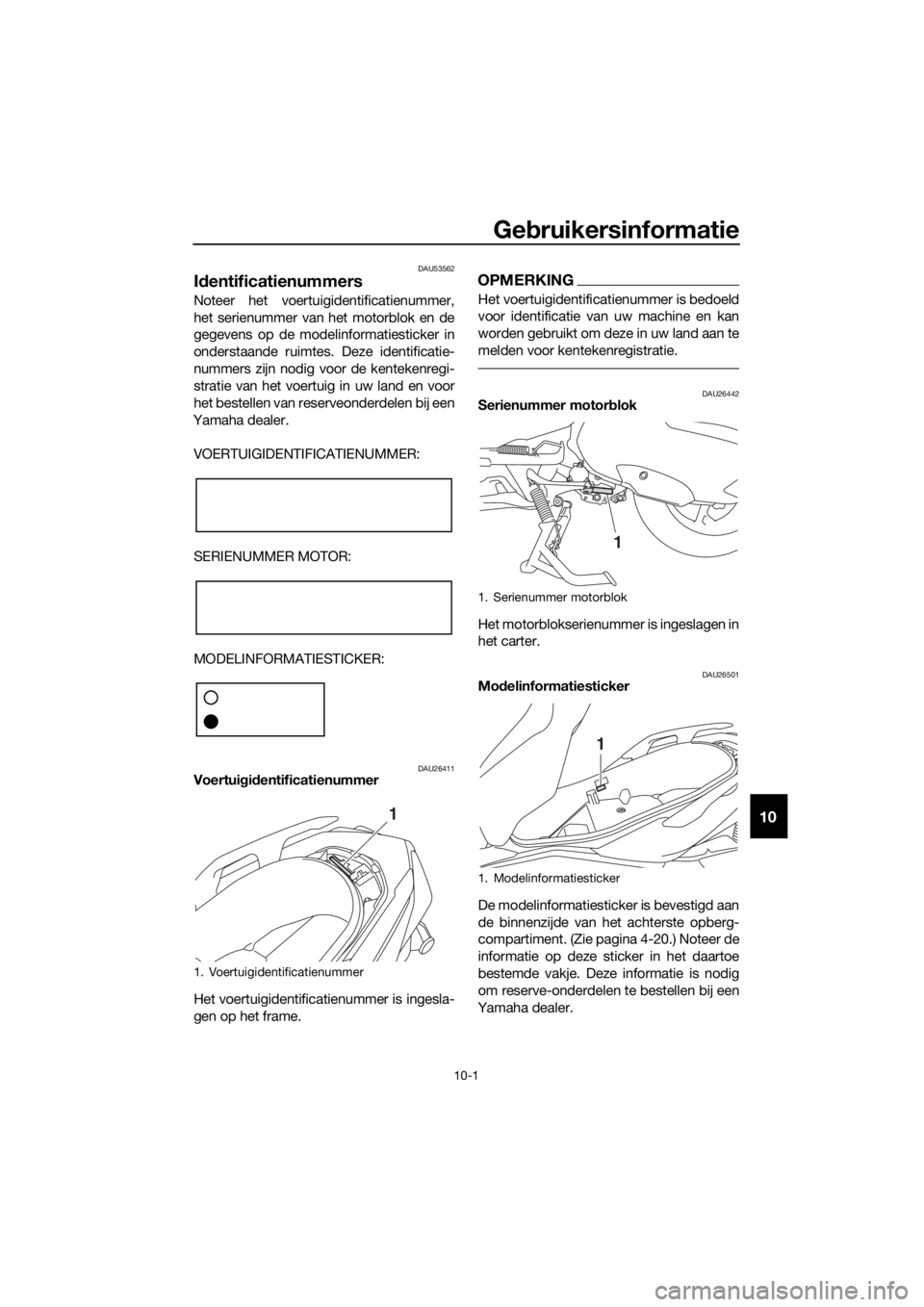

Id entificatienummers
Noteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26411Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.
OPMERKING
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
DAU26442Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26501Mo delinformatiesticker
De modelinformatiesticker is bevestigd aan
de binnenzijde van het achterste opberg-
compartiment. (Zie pagina 4-20.) Noteer de
informatie op deze sticker in het daartoe
bestemde vakje. Deze informatie is nodig
om reserve-onderdelen te bestellen bij een
Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
1
UB74D0D0.book Page 1 Tuesday, May 2, 2017 9:19 AM

Gebruikersinformatie
10-2
10
DAU69910
Dia gnosestekker
De diagnosestekker bevindt zich op de
aangegeven plaats.
DAU74701
Voertui ggegevens re gistreren
De ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en voor onderzoeks- en
ontwikkelingsdoeleinden. Deze gegevens
worden alleen geüpload wanneer een spe-
ciaal diagnosegereedschap van Yamaha
op de machine wordt aangesloten, bijvoor-
beeld bij de uitvoering van controles of on-
derhoudsprocedures.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten:
 Informatie over de voertuigstatus en
motorprestaties
 Informatie over brandstofinspuiting en
emissie
Yamaha deelt deze gegevens niet met an- dere partijen, behalve:  Met toestemming van de voertuigei-
genaar
 Als dat wettelijk verplicht is
 Voor gebruik door Yamaha bij juridi-
sche procedures
 Voor algemeen onderzoek door
Yamaha waarbij de gegevens niet
kunnen worden herleid tot een indivi-
duele machine of eigenaar
1. Diagnosestekker
1
UB74D0D0.book Page 2 Tuesday, May 2, 2017 9:19 AM

11-1
11
Index
A
Aandachtspunten voor veilig rijden ........ 1-5
ABS ...................................................... 4-14
ABS-waarschuwingslampje ................... 4-1
Accu ..................................................... 7-28
B
Banden ................................................. 7-19
Batterij van Smart-sleutel, vervangen .... 3-6
Bereik van het Smart-sleutelsysteem .... 3-2
Bougie, controleren ................................ 7-8
Brandstof.............................................. 4-18
Brandstofverbruik, tips voor een
zuinig .................................................... 6-4
C
Claxonschakelaar ................................. 4-12
Contactslot ............................................. 3-8
Controlelampje grootlicht ....................... 4-1
Controlelampjes en waarschuwingslampjes ........................ 4-1
Controlelampje Smart-sleutelsysteem ... 4-2
Controlelampjes richtingaanwijzers ....... 4-1
Controlelampje tractieregeling ............... 4-2
D
De motor starten .................................... 6-2
Diagnosestekker................................... 10-2
Dimlichtschakelaar/ lichtsignaalschakelaar ........................ 4-12
E
Eindoverbrengingsolie .......................... 7-11
F
Filterbus.................................................. 7-9
G
Gasgreep en gaskabel, controleren
en smeren .......................................... 7-25
Gegevensregistratie, voertuig .............. 10-2
Gelijkstroom aansluitcontact voor
accessoires ........................................ 4-29
Gereedschapsset ................................... 7-2
Gloeilamp kentekenverlichting,
vervangen .......................................... 7-33
I
Identificatienummers ............................ 10-1
Inrijperiode ............................................. 6-5
K
Kabels, controleren en smeren ............ 7-24
Klepspeling........................................... 7-18
Koelvloeistof ......................................... 7-12
Koplampen ........................................... 7-31
Kuipruit ................................................. 4-22
L
Luchtfilter en luchtfilterelementen in de V-snaarbehuizing ........................... 7-14
M
Matkleur, let op ....................................... 8-1
Middenbok en zijstandaard,
controleren en smeren........................ 7-26
Modelinformatiesticker ......................... 10-1
Motorolie en oliefilterelement ................. 7-9
Multifunctioneel display .......................... 4-3
N
Noodmodus .......................................... 7-37
O
Onderhoud .............................................. 8-1
Onderhoud en smering, periodiek .......... 7-4
Onderhoud, uitstootcontrolesysteem ..... 7-3
Opbergcompartimenten ....................... 4-20
P
Paneel, verwijderen en aanbrengen........ 7-7
Parkeerlichten ....................................... 7-31
Parkeren.................................................. 6-5
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 7-34
R
Remhendel, achterrem ......................... 4-14
Remhendels, smeren ............................ 7-25
Remlicht/achterlicht .............................. 7-32
Remmen ................................................. 6-4
Remvloeistofniveau, controleren .......... 7-22
Remvloeistof, verversen ....................... 7-23
Richtingaanwijzerschakelaar ................ 4-12
S
Schakelaar alarmverlichting .................. 4-12
Schakelaar TRIP/INFO .......................... 4-13
Schokdemperunits, afstellen ................ 4-25
Serienummer motorblok ....................... 10-1
Sleutel, Smart- en mechanische sleutels gebruiken................................. 3-3
Smart-sleutel .......................................... 3-5
Smart-sleutelsysteem ............................. 3-1
Smart-sleutelsysteem, problemen oplossen ............................................. 7-34
Snelheidsmeter ....................................... 4-2
Sneller en langzamer rijden .................... 6-3
Specificaties ........................................... 9-1
Stalling .................................................... 8-4
Stand van het stuur, afstellen ............... 4-25
Startblokkeringssysteem ...................... 4-27
Stop/Run/Start-schakelaar ................... 4-12
Storingzoekschema’s ........................... 7-35
UB74D0D0.book Page 1 Tuesday, May 2, 2017 9:19 AM

Index
11-2
11
Stuurschakelaars .................................. 4-12
Stuursysteem, controleren.................... 7-27
T
Tankdop ................................................ 4-17
Tankoverloopslang ............................... 4-19
Toerenteller ............................................. 4-3
Tractieregeling ...................................... 4-15
U
Uitlaatkatalysatoren .............................. 4-20
V
Veiligheidsinformatie........ ....................... 1-1
Voertuigidentificatienummer ................. 10-1
Voor- en achterremblokken, controleren ......................................... 7-22
Voorremhendel ..................................... 4-13
Voorste richtingaanwijzer...................... 7-32
Voorvork, controleren ........................... 7-26
Vrije slag van gasgreep, controleren .... 7-18
Vrije slag voor- en achterremhendel, controleren ......................................... 7-21
V-snaar, controleren ............................. 7-24
W
Waarschuwingslampje motorstoring ...... 4-1
Wegrijden ................................................ 6-3
Wielen ................................................... 7-21
Wiellagers controleren .......................... 7-27
Z
Zekeringen, vervangen ......................... 7-29
Zijstandaard .......................................... 4-26
UB74D0D0.book Page 2 Tuesday, May 2, 2017 9:19 AM
