4-14
4
FBU34750Levier de frein de stationnementLe levier de frein de stationnement se situe à
la droite du volant. Serrer le levier de frein de
stationnement afin d’empêcher tout déplace-
ment inopiné du véhicule quand il est garé.
Pour serrer le frein de stationnement, tirer
complètement le levier vers l’arrière.
Pour relâcher le frein de stationnement, tirer
sur le levier vers l’arrière, enfoncer le bouton
de dégagement, puis repousser le levier tout
à fait vers l’avant.
N.B.La force de ressort facilite le retour du levier
à sa position relâchée.
 Si vous conduisez le véhicule avec le frein
de stationnement serré, une alarme retentit.
1. Pédale de frein
1
1. Levier du frein de stationnement
2. Bouton de dégagement
12
UB427BF0.book Page 14 Friday, February 5, 2016 2:16 PM

4-15
4
FBU31440Sélecteur de marcheLe sélecteur de marche permet de sélection-
ner la gamme basse, la gamme haute, le point
mort et la marche arrière. (Voir les explica-
tions relatives au fonctionnement du sélec-
teur de marche à la page 6-3.)
FBU31450Bouchon de réservoir de carburantOuvertureRetirer le bouchon du réservoir de carburant
en le tournant dans le sens inverse des
aiguilles d’une montre.
FermetureMonter le bouchon du réservoir de carburant
en le tournant dans le sens des aiguilles d’une
montre.
1. Sélecteur de marche
1
1. Bouchon du réservoir de carburant
1
UB427BF0.book Page 15 Friday, February 5, 2016 2:16 PM

4-16
4
FBU31460PortièresPour ouvrir une portière, il suffit de tirer le lo-
quet vers l’extérieur. Pour refermer une por-
tière, repousser ou tirer la portière vers l’inté-
rieur de sorte à bloquer le loquet. Bien veiller
à ce que les portières soient CORRECTE-
MENT VERROUILLÉES APRÈS LES AVOIR
FERMÉES.
FBU31470SiègesPour retirer un coussin de siège, soulever
l’avant du coussin, puis tirer dessus.
Pour installer un coussin de siège, insérer les
pattes de fixation situées à l’arrière du cous-
sin sous l’armature du siège, puis insérer la
patte de fixation située à l’avant du coussin
dans le passe-fil en poussant le coussin vers
le bas. S’assurer que les sièges sont fixés
correctement avant de prendre la route.
AVERTISSEMENT ! Un siège mal monté
1. Loquet
2. Portière
1
2
1. Coussin du siège du conducteur
2. Coussin du siège passager
1
2
UB427BF0.book Page 16 Friday, February 5, 2016 2:16 PM

4-17
4
risque de provoquer une perte de contrôle
du véhicule ou la chute de ses occupants.[FWB03220]
FBU31480Réglage de la position du siège du
conducteurSelon la préférence du conducteur, il est pos-
sible de régler le siège sur trois positions dif-
férentes.La position du siège du conducteur se règle
de la manière suivante.
1. Déposer le coussin de siège du conduc- teur. (Voir la rubrique précédente
“Sièges”.)
2. Retirer les boulon.UB427BF0.book Page 17 Friday, February 5, 2016 2:16 PM

4-18
4
3. Placer l’armature de siège à la positionvoulue et faire correspondre les orifices
des boulons de l’armature avec ceux du
châssis du véhicule. 4. Monter les boulons, puis les serrer au
couple spécifié.
5. Monter le coussin.
FBU36180Ceintures de sécuritéLes sièges du conducteur et des passagers
de ce véhicule sont équipés d’une ceinture
trois points. Toujours porter correctement sa
1. Vis
1
1
Couple de serrage : Boulon du siège du conducteur :23 Nm (2.3 m·kgf, 17 ft·lbf)
UB427BF0.book Page 18 Friday, February 5, 2016 2:16 PM

4-19
4
ceinture de sécurité lorsque le véhicule est en
route. Voir à la page 7-6 pour plus d’informa-
tions.N.B.Si une vitesse est passée alors que la ceinture
de sécurité n’est pas bouclée, un signal so-
nore retentit. FBU31501Boîte à gantsCe véhicule est équipé d’une boîte à gants.Lors du rangement de documents dans la
boîte à gants, veiller à les emballer dans un
sac en plastique pour éviter qu’ils ne soient
mouillés. Lors du lavage du véhicule, veiller à
ne pas laisser entrer d’eau dans la boîte à
gants.
ATTENTIONFCB02071Pour éviter d’endommager la boîte à
gants, ne pas y entreposer des objets mé-
talliques, comme des
outils, ou des objets
ayant des arêtes tranchantes. Si le range-
ment de tels objets s’avère nécessaire, les
emballer de façon adéquate.

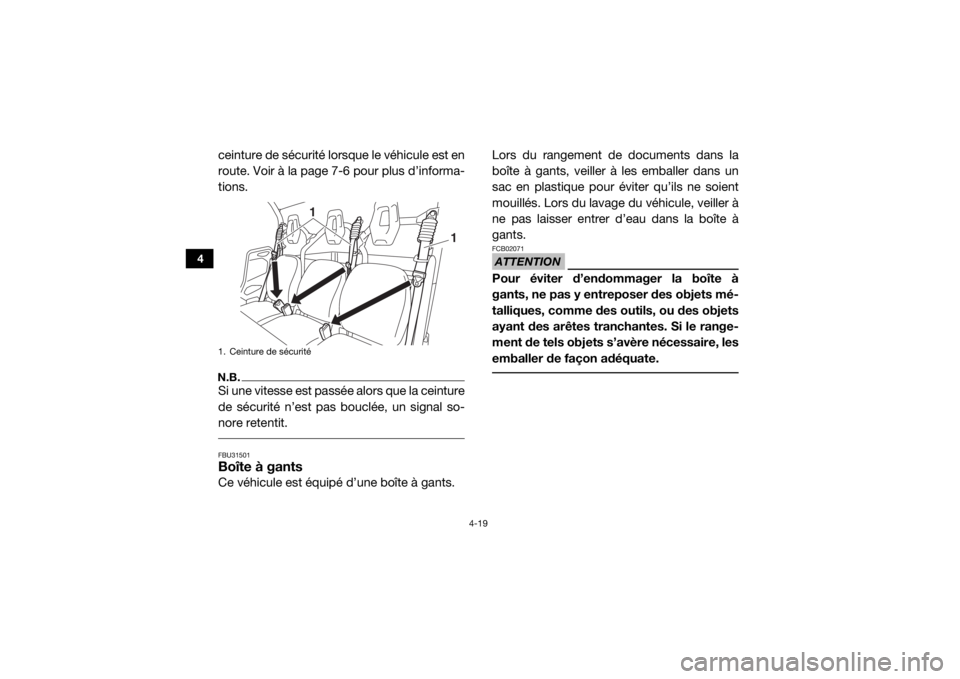

1. Ceinture de sécurité
1
1
UB427BF0.book Page 19 Friday, February 5, 2016 2:16 PM

4-20
4
FBU34760Compartiments de rangementLes compartiments de rangement se trouvent
sous le compteur multifonction, sous le siège
passager droit et sous le siège du conducteur
(pour YXM70VPSH). Pour accéder à un com-
partiment de rangement sous un siège, dépo-
ser le coussin de siège (voir page 4-16 pour
plus d’informations).
Lors du rangement de documents dans les
compartiments, veiller à les emballer dans un
sac en plastique pour éviter qu’ils ne soient mouillés. Lors du lavage du véhicule, veiller à
ne pas laisser entrer d’eau dans les compar-
timents de rangement.
ATTENTIONFCB02241Pour éviter d’endommager les comparti-
ments de rangement, ne pas y entreposer
d’objets métalliques,
comme des outils, ou
d’objets ayant des arêtes tranchantes. Si
le rangement de tels objets s’avère néces-
saire, les emballer de façon adéquate.
1. Déverrouiller.
2. Ouvrir.
1
2
1. Compartiment de rangement
1
UB427BF0.book Page 20 Friday, February 5, 2016 2:16 PM

4-21
4
Pour YXM70VPSH
Pour accéder au compartiment de rangement
sous le siège du conducteur, déposer le cou-
vercle du compartiment de rangement en le
tournant dans le sens inverse des aiguilles
d’une montre. AVERTISSEMENT ! Les va-
peurs d’essence peuvent provoquer un in-
cendie ou une explosion. Pour éviter tout
risque de blessure corporelle ou mortelle,
ne jamais stocker de carburant ni de li-
quide inflammable dans ce compartimentde rangement.
[FWB03230]

ATTENTION : Ne pas
dépasser la charge maximale de ce com-
partiment de rangement.
[FCB02090]
Un bouchon de vidange se trouve au fond de
ce compartiment de rangement. Si de l’eau
s’accumule dans le compartiment de range-
ment, déposer le bouchon de vidange, vidan-
1. Compartiment de rangement
1
1. Couvercle du compartiment de rangementCharge maximale : Compartiment de rangement sous le siège
du conducteur :4.5 kg (10 lb)
1
UB427BF0.book Page 21 Friday, February 5, 2016 2:16 PM
