2017 YAMAHA TRACER 900 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
6-11
1
2
3
4
567
8
9
10
11
12
GAU36112
KanisterDieses Modell ist mit einem Kanister ausge-
stattet, um zu verhindern, dass Kraftstoff-
dämpfe in die Atmosphäre gelangen. Vor
Inbetriebnahme des Fahrzeugs sicherstel-
len, dass Folgendes kontrolliert wird:
Jeden Schlauchanschluss kontrollie-
ren.

Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.

Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
GAU1987B
Motoröl und ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen 1. Das Fahrzeug auf den Hauptständer stellen. Selbst geringfügige Neigung
zur Seite kann bereits zu einem fal-
schen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Motoröl-
stand-Schauglas rechts unten am Kur-
belgehäuse ablesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den. 4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel) 1. Das Fahrzeug auf ebenen Untergrund stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen , um das Mo-
1. Aktivkohlebehälter
2. Kanisterentlüftung
1
2
1. Motoröl-Einfüllschraubverschluss
2. Prüffenster für den Motorölstand
3. Maximalstand-Markierung
4. Minimalstand-Markierung
1
2
34
2PP-9-G3.book 11 ページ ２０１６年９月９日　金曜日　午後３時２０分

Regelmäßige Wartung und Einstellung
6-12
1
2
3
4
56
7
8
9
10
11
12
toröl aus dem Kurbelgehäuse abzulas-
sen.
HINWEISDie Schritte 5–7 nur ausführen, wenn dieÖlfilterpatrone erneuert wird. 5. Die Ölfilterpatrone mit einem Ölfilter- schlüssel abschrauben.
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-ler erhältlich.
6. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.
7. Die neue Ölfilterpatrone mit einem Öl- filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
8. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
1. Motoröl-Ablassschraube
2. Dichtung1
2
1. Ölfilterschlüssel
2. Ölfilterpatrone
1. O-Ring
2
1
1. DrehmomentschlüsselAnzugsmoment:Ölfilterpatrone:17 N·m (1.7 kgf·m, 12 lb·ft)
Anzugsmoment: Motoröl-Ablassschraube:
43 N·m (4.3 kgf·m, 31 lb·ft)
1
2PP-9-G3.book 12 ページ ２０１６年９月９日　金曜日　午後３時２０分

Regelmäßige Wartung und Einstellung
6-13
1
2
3
4
567
8
9
10
11
12
9. Die vorgeschriebene Menge des emp- fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-anlage abgekühlt sind.ACHTUNG
GCA11621

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
10. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
HINWEISBei korrektem Ölstand darf die Öl-
stand-Warnleuchte nach dem Anlassen desMotors nicht mehr leuchten.ACHTUNG
GCA10402
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, obwohl der Ölstand korrekt
ist, sofort den Motor ausschalten und
das Fahrzeug von ei ner Yamaha-Fach-werkstatt überprüfen lassen.
11. Den Motor ausschalten, einige Minu- ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
GAU20071
KühlflüssigkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU40157
Kühlflüssigkei tsstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.

Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnisführen.
2. Den Stand der Kühlflüssigkeit im Aus- gleichsbehälter überprüfen.
HINWEISDer Kühlflüssigkeitsst and sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-kierung befinden.
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge: Ölwechsel:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Mit Ölfilterausbau: 2.70 L (2.85 US qt, 2.38 Imp.qt)
2PP-9-G3.book 13 ページ ２０１６年９月９日　金曜日　午後３時２０分

Regelmäßige Wartung und Einstellung
6-14
1
2
3
4
56
7
8
9
10
11
12
3. Befindet sich der Kühlflüssigkeitsstand an oder unter der Minimalstand-Mar-
kierung, den Deckel des Kühlmit-
tel-Ausgleichsbehälters abnehmen.
WARNUNG! Nur den Kühlflüssig-
keits-Ausgleichsbehälterdeckel öff-
nen. Niemals versuchen, den
Kühler-Verschlussdeckel bei hei-
ßem Motor abzunehmen.
[GWA15162]
4. Kühlflüssigkeit oder destilliertes Was-ser zur Maximalstandmarkierung hin-
zufügen und dann den
Kühlflüssigkeits-Ausgleichsbehälter-
deckel wieder anbringen. ACHTUNG:
Wenn keine Kühlflüssigkeit zur Ver-
fügung steht, kann stattdessen des-
tilliertes Wasser oder weiches
Leitungswasser benutzt werden.
Kein hartes Wasser oder Salzwas-
ser verwenden, da dies dem Motor
schadet. Wenn Wasser anstelle von
Kühlflüssigkeit verwendet wurde,
tauschen Sie es so schnell wie
möglich durch Kühlflüssigkeit aus,
da sonst das Kühlsystem nicht ge-
gen Frost und Korrosion geschützt
ist. Wenn der Kühl flüssigkeit Was-
ser hinzugefügt wurde, den Frost- schutzmittelgehalt der
Kühlflüssigkeit so bald wie möglich
von einer Yamaha-Fachwerkstatt
überprüfen lassen, da sonst die
Wirksamkeit des Kühlmittels redu-
ziert wird.
[GCA10473]
GAU63111
Kühlflüssigkeit wechseln1. Das Fahrzeug auf den Hauptständer stellen.
2. Die Abdeckung A abnehmen. (Siehe
Seite 6-9.)
3. Ein Auffanggefäß unter den Motor stellen, um die alte Kühlflüssigkeit auf-
zufangen.
4. Die Kühlerverschlussdeckel-Arretier- schraube, die Kühlerverschlussde-
ckel-Arretierung und den
Kühlerverschlussdeckel abschrauben.
WARNUNG! Niemals versuchen,
den Kühler-Verschlussdeckel bei
heißem Motor abzunehmen.
[GWA10382]

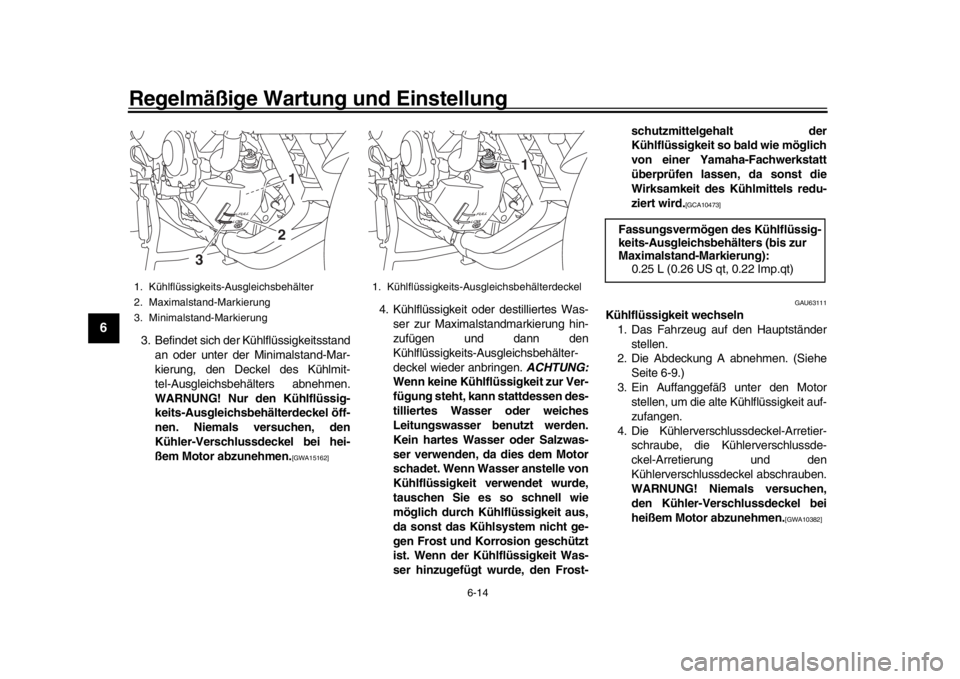

1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
21
3
1. Kühlflüssigkeits-Aus gleichsbehälterdeckel
1
Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
2PP-9-G3.book 14 ページ ２０１６年９月９日　金曜日　午後３時２０分

Regelmäßige Wartung und Einstellung
6-15
1
2
3
4
567
8
9
10
11
12

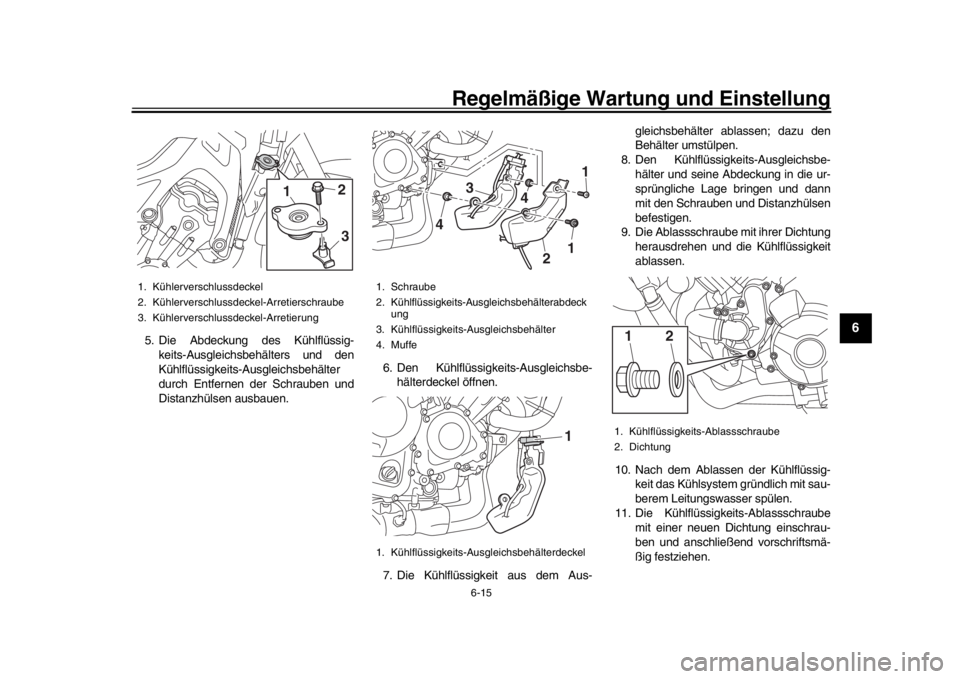

5. Die Abdeckung des Kühlflüssig- keits-Ausgleichsbehälters und den
Kühlflüssigkeits-Ausgleichsbehälter
durch Entfernen der Schrauben und
Distanzhülsen ausbauen. 6. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel öffnen.
7. Die Kühlflüssigkeit aus dem Aus- gleichsbehälter ablassen; dazu den
Behälter umstülpen.
8. Den Kühlflüssigkeits-Ausgleichsbe- hälter und seine Abdeckung in die ur-
sprüngliche Lage bringen und dann
mit den Schrauben und Distanzhülsen
befestigen.
9. Die Ablassschraube mit ihrer Dichtung
herausdrehen und die Kühlflüssigkeit
ablassen.
10. Nach dem Ablassen der Kühlflüssig- keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
11. Die Kühlflüssigkeits-Ablassschraube mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.1. Kühlerverschlussdeckel
2. Kühlerverschlussde ckel-Arretierschraube
3. Kühlerverschlussdeckel-Arretierung
2
1
3
1. Schraube
2. Kühlflüssigkeits-Ausgleichsbehälterabdeckung
3. Kühlflüssigkeits -Ausgleichsbehälter
4. Muffe
1. Kühlflüssigkeits-Aus gleichsbehälterdeckel
1
1
2
4
3
4
1
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung1
2
2PP-9-G3.book 15 ページ ２０１６年９月９日　金曜日　午後３時２０分

Regelmäßige Wartung und Einstellung
6-16
1
2
3
4
56
7
8
9
10
11
12
12. Die vorgeschriebene Menge der emp- fohlenen Kühlflüssigkeit in Kühler und
Ausgleichsbehälter einfüllen.
13. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel anbringen.
14. Den Kühlerverschlussdeckel anbrin- gen.
15. Den Motor anlassen, einige Minuten lang im Leerlauf laufen lassen und
dann abstellen.
16. Den Kühlerverschlussdeckel abneh- men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussde-
ckel, die Kühlerverschlussdeckel-Arre-
tierung und die
Kühlerverschlussdeckel-Arretier-
schraube wieder montieren.
17. Den Stand der Kühlflüssigkeit im Aus- gleichsbehälter überprüfen. Falls er-
forderlich, den
Ausgleichsbehälterdeckel abnehmen,
Kühlflüssigkeit bis zur Maximal-
stand-Markierung nachfüllen und dann
den Deckel wieder aufsetzen.
18. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das
Kühlsystem von einer Yamaha-Fach-
werkstatt überprüfen lassen.
19. Den Motor abstellen und dann die Ab- deckung anbringen.
GAU36765
LuftfiltereinsatzDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.
Anzugsmoment:
Kühlflüssigkeits-Ablassschraube:12 N·m (1.2 kgf·m, 8.7 lb·ft)
Mischungsverhältnis Frostschutz-
mittel/Wasser: 1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummotoren
Füllmenge: Kühler (einschließlich aller Kanäle):1.93 L (2.04 US qt, 1.70 Imp.qt)
Kühlflüssigkeits-Ausgleichsbehälter
(bis zur Maximalstand-Markierung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
2PP-9-G3.book 16 ページ ２０１６年９月９日　金曜日　午後３時２０分

Regelmäßige Wartung und Einstellung
6-17
1
2
3
4
567
8
9
10
11
12
GAU44735
Leerlaufdrehzahl prüfenPrüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
GAU21386

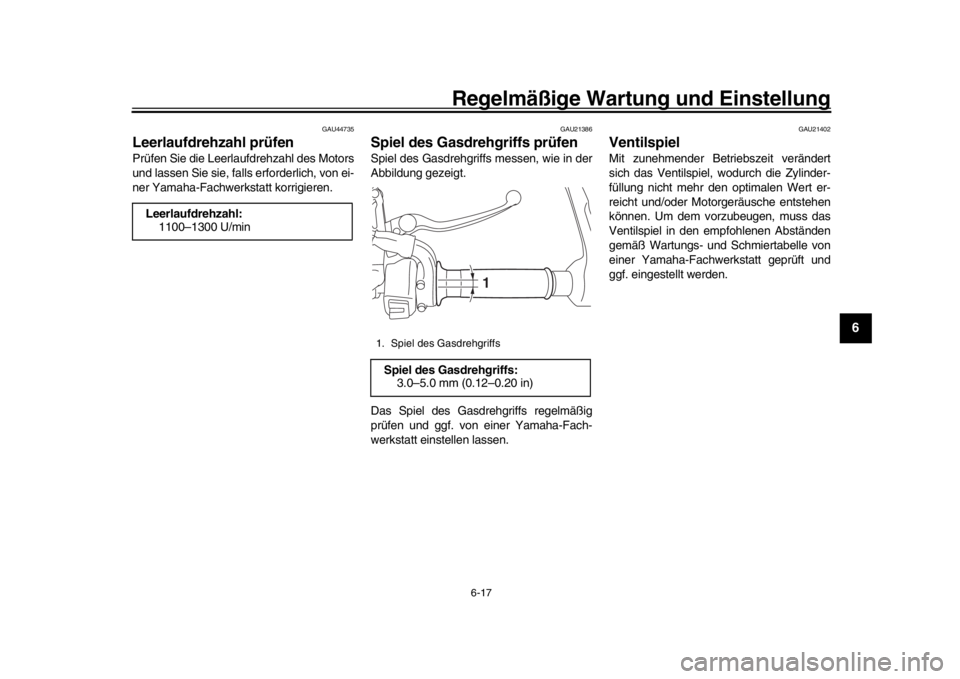

Spiel des Gasdrehgriffs prüfenSpiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt eins tellen lassen.
GAU21402
VentilspielMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
Leerlaufdrehzahl:
1100–1300 U/min
1. Spiel des GasdrehgriffsSpiel des Gasdrehgriffs:3.0–5.0 mm (0.12–0.20 in)
1
2PP-9-G3.book 17 ページ ２０１６年９月９日　金曜日　午後３時２０分

Regelmäßige Wartung und Einstellung
6-18
1
2
3
4
56
7
8
9
10
11
12
GAU64410
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahr zeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.

Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.WARNUNG
GWA10512
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeugkann Unfälle verursachen. Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechendenVorschriften.
Reifenluftdruck (gemessen bei kal-
ten Reifen):
1 Person:
Vorn: 250 kPa (2.50 kgf/cm
2, 36 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)
2 Personen: Vorn:
250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Maximale Zuladung*: 180 kg (397 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör

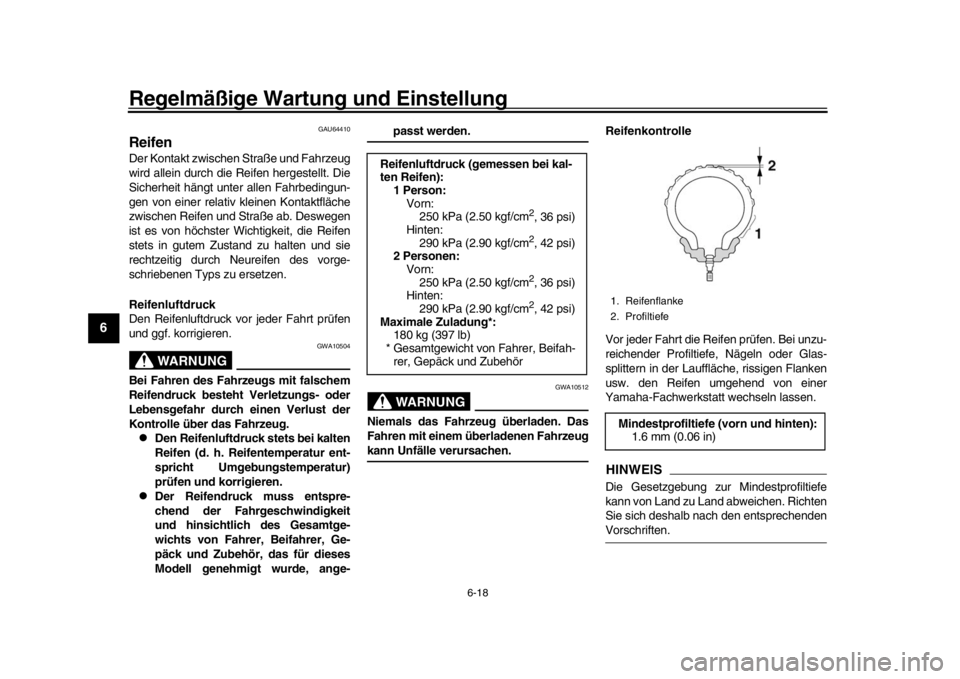

1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten): 1.6 mm (0.06 in)
2PP-9-G3.book 18 ページ ２０１６年９月９日　金曜日　午後３時２０分
