2017 TOYOTA YARIS GRMN Instructieboekje (in Dutch)

369
8Voertuigspecificaties
YARIS_GRMN_OM_Europe_OM52J40E8-1. Specificaties
Onderhoudsgegevens
(brandstof, oliepeil, enz.) .. 370
Informatie over brandstof ... 378
8-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijk- heden voor persoonlijke
voorkeursinstellingen ....... 380
YARIS_GRMN_OM_Europe_OM52J40E.book Page 369 Tuesday, December 19, 2017 2:22 PM

3708-1. Specificaties
YARIS_GRMN_OM_Europe_OM52J40E
Onderhoudsgegevens
(brandstof, oliepeil, enz.)
*: Ongeladen auto
Afmetingen en gewichten
Totale lengte3.945 mm (155,3 in.)
Totale breedte1.695 mm (66,7 in.)
Totale hoogte*1.490 mm (58,7 in.)
Wielbasis 2.510 mm (98,8 in.)
SpoorbreedteVoor1.470 mm (57,9 in.)
Achter1.455 mm (57,3 in.)
Maximaal toelaatbaar voertuigge-
wicht 1.545 kg (3.406 lb.)
Maximale
asbelastingVoor
850 kg (1.874 lb.)
Achter825 kg (1.819 lb.)
YARIS_GRMN_OM_Europe_OM52J40E.book Page 370 Tuesday, December 19, 2017 2:22 PM

3718-1. Specificaties
8
Voertuigspecificaties
YARIS_GRMN_OM_Europe_OM52J40E■
Voertuigidentificatienummer
Het voertuigidentificatienummer
(VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r
van uw Toyota. Het wordt gebruikt voor het op naam zetten van d e
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Dit nummer staat ook op het
typeplaatje op de linker mid-
denstijl.
■Motornummer
Het motornummer is op de aan-
gegeven plaats ingeslagen in
het motorblok.
Identificatie van de auto
YARIS_GRMN_OM_Europe_OM52J40E.book Page 371 Tuesday, December 19, 2017 2:22 PM

3728-1. Specificaties
YARIS_GRMN_OM_Europe_OM52J40E

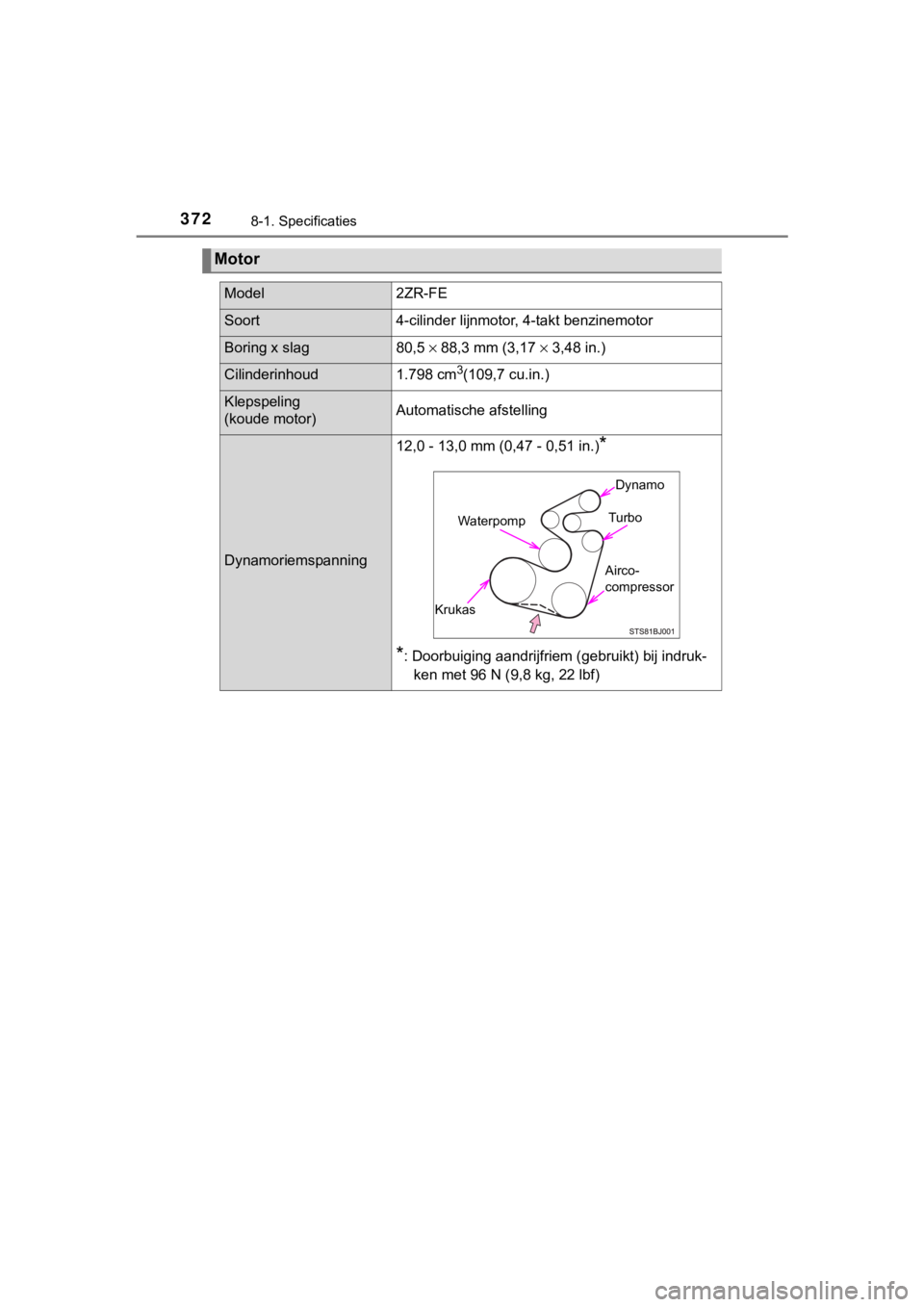

Motor
Model2ZR-FE
Soort4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5 × 88,3 mm (3,17 × 3,48 in.)
Cilinderinhoud1.798 cm3(109,7 cu.in.)
Klepspeling
(koude motor)Automatische afstelling
Dynamoriemspanning
12,0 - 13,0 mm (0,47 - 0,51 in.)*
*: Doorbuiging aandrijfriem ( gebruikt) bij indruk-
ken met 96 N (9,8 kg, 22 lbf)
Dynamo
Turbo
Krukas Airco-
compressor
Waterpomp
YARIS_GRMN_OM_Europe_OM52J40E.book Page 372 Tuesday, December 19, 2017 2:22 PM

3738-1. Specificaties
8
Voertuigspecificaties
YARIS_GRMN_OM_Europe_OM52J40E■
Inhoud (verversen (bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelhe
id voor
het verversen van de motorolie. Breng de motor op bedrijfstempe ratuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
■
Keuze motorolie
Aanbevolen motorolie met de hieronder aangegeven kwaliteit en
viscositeit.
Oliesoort:
ACEA A3/B4, A3/B3, en API SN
Viscositeit:
SAE 5W-40
Brandstof
BrandstofsoortUitsluitend loodvrije benzine
Research-octaangetal
(RON)97 of hoger
Inhoud brandstoftank
(Referentie)42 l (11,1 gal., 9,2 Imp.gal.)
Smeersysteem
Met filter 4,9 l (5,2 qt., 4,3 Imp.qt.)
Zonder filter 4,6 l (4,9 qt., 4,0 Imp.qt.)
YARIS_GRMN_OM_Europe_OM52J40E.book Page 373 Tuesday, December 19, 2017 2:22 PM

3748-1. Specificaties
YARIS_GRMN_OM_Europe_OM52J40E
Koelsysteem
Inhoud (bij benadering)
Benzinemotor5,4 l (5,7 qt., 4,8 Imp.qt.)
Intercooler1,7 l (1,8 qt., 1,5 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem
Bougie
MerkNGK ILKAR7G9
Elektrodenafstand0,9 mm (0,035 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektr odenafstand
niet.
Elektrisch systeem
Accu
Klemspanning* bij 20 °C
(68 °F): 12,3 V of hoger
Als de desbetreffende spanning lager is dan de
standaardwaarde, laad dan de accu op.
(*: De spanning wordt gemeten 20 minuten nadat
de motor en verlichting zijn uitgeschakeld.)
Laadstroom
Max. 5 A
YARIS_GRMN_OM_Europe_OM52J40E.book Page 374 Tuesday, December 19, 2017 2:22 PM

3758-1. Specificaties
8
Voertuigspecificaties
YARIS_GRMN_OM_Europe_OM52J40E
Handgeschakelde transmissie
Inhoud transmissieolie
(referentiewaarde)2,4 l (2,5 qt., 2,1 Imp.qt.)
Type transmissie-olieToyota handgeschakelde-transmissievloeistof
type LV GL-4 75W of gelijkwaardig
OPMERKING
■Handgeschakelde-transmissievloeistof
• Houd er rekening mee dat, afhankelijk van de specifieke kenmer ken van
de transmissievloeistof die is gebruikt of de omstandigheden, h et geluid
bij het stationair draaien, het schakelgevoel en/of het brandst ofverbruik
kunnen afwijken. In het ergste geval kan verkeerde transmissievloeistof of
verkeerd gebruik schade aan de transmissie veroorzaken.
Toyota raadt voor optimale prestaties het gebruik van originele TOYOTA
transmissievloeistof type LV GL-4 75W aan.
• Uw auto is af fabriek gevuld met originele Toyota handgeschake lde-trans-
missievloeistof type LV GL-4 75W.
Gebruik alleen door Toyota goedgekeurde originele Toyota handge scha-
kelde-transmissievloeistof type LV GL-4 75W of gelijkwaardig me t de hier-
boven aangegeven specificatie.
Neem voor meer informatie contact op met een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Koppeling
Vrije slag pedaal5 - 15 mm (0,2 - 0,6 in.)
Soort vloeistofSAE J1704 of FMVSS Nr. 116 DOT 4
YARIS_GRMN_OM_Europe_OM52J40E.book Page 375 Tuesday, December 19, 2017 2:22 PM

3768-1. Specificaties
YARIS_GRMN_OM_Europe_OM52J40E
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N (31,0
kg, 67,4 lbf) met draaiende motor
*2: Vrije slag parkeerremhendel bij aantrekken met 200 N (20,4 kg, 45,0 lbf)

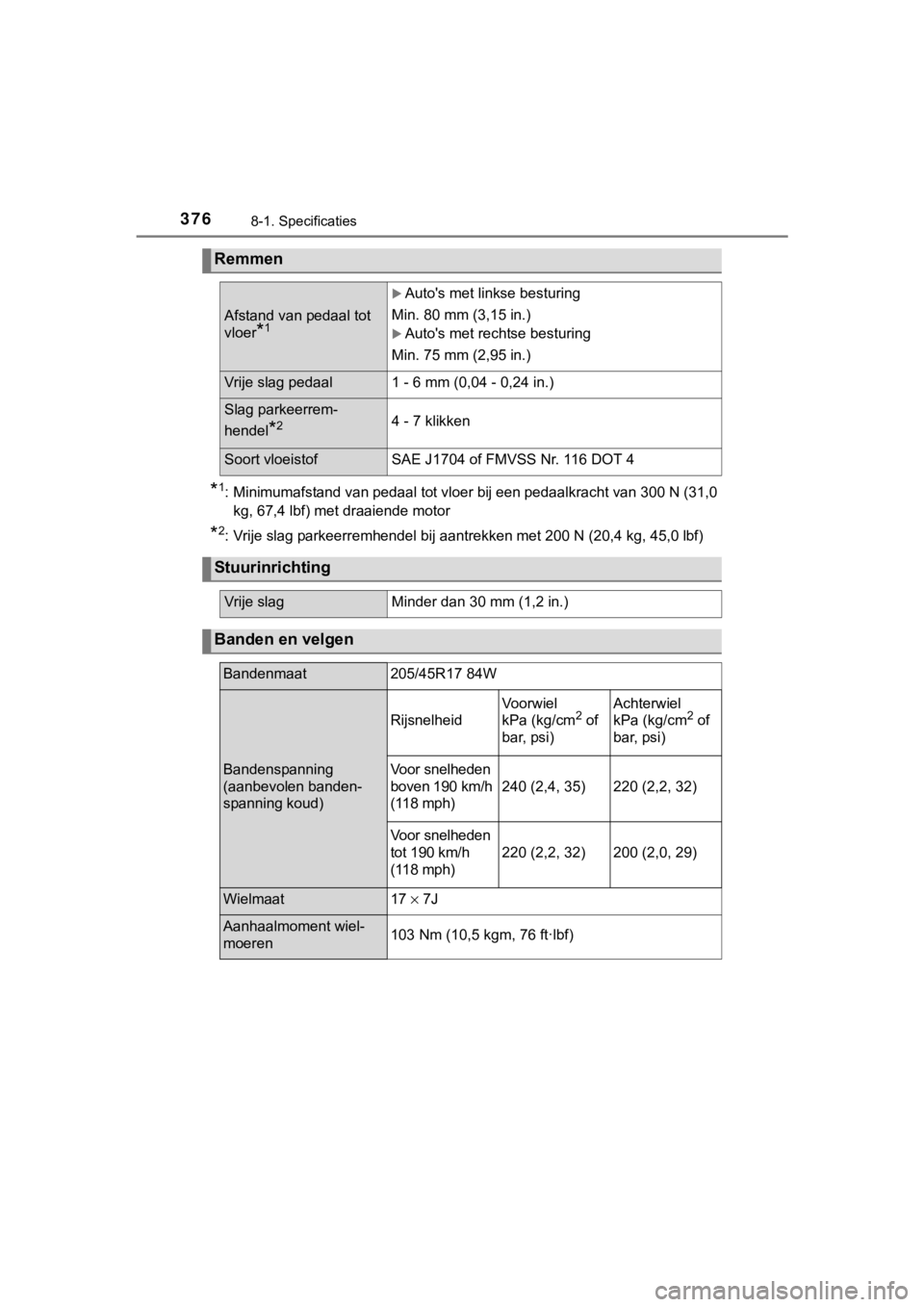

Remmen
Afstand van pedaal tot
vloer
*1
Auto's met linkse besturing
Min. 80 mm (3,15 in.)
Auto's met rechtse besturing
Min. 75 mm (2,95 in.)
Vrije slag pedaal1 - 6 mm (0,04 - 0,24 in.)
Slag parkeerrem-
hendel
*24 - 7 klikken
Soort vloeistofSAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat205/45R17 84W
Bandenspanning
(aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of
bar, psi)
Achterwiel
kPa (kg/cm2 of
bar, psi)
Voor snelheden
boven 190 km/h
(118 mph)
240 (2,4, 35)220 (2,2, 32)
Voor snelheden
tot 190 km/h
(118 mph)
220 (2,2, 32)200 (2,0, 29)
Wielmaat17 × 7J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft·lbf)
