2017 TOYOTA YARIS GRMN Instructieboekje (in Dutch)

2976-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E
6
Onderhoud en verzorging
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaard ige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk v aststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
YARIS_GRMN_OM_Europe_OM52J40E.book Page 297 Tuesday, December 19, 2017 2:22 PM

2986-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E

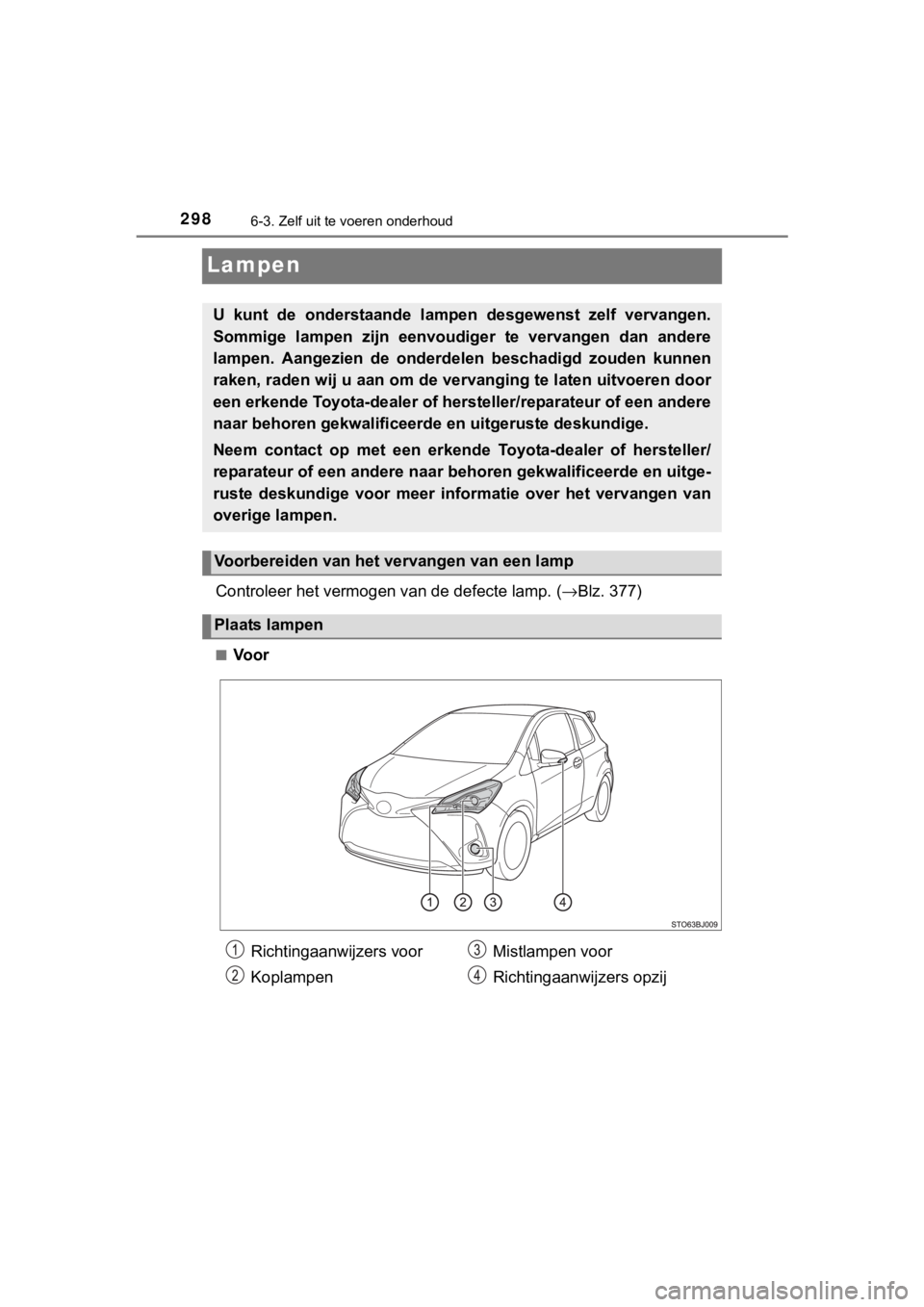

Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 377)
■Voor
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer infor matie over het vervangen van
overige lampen.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Richtingaanwijzers voor
Koplampen Mistlampen voor
Richtingaanwijzers opzij
YARIS_GRMN_OM_Europe_OM52J40E.book Page 298 Tuesday, December 19, 2017 2:22 PM

2996-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E
6
Onderhoud en verzorging
■Achter
Kentekenplaat verlichting
Achteruitrijlicht Richtingaanwijzers achter
YARIS_GRMN_OM_Europe_OM52J40E.book Page 299 Tuesday, December 19, 2017 2:22 PM

3006-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E■
Halogeenkoplampen
Draai de lamphouder links-
om.
Druk op de borging van de
stekker en verwijder de lamp
uit de lampvoet.
Vervang de lamp, sluit de
stekker aan en plaats de
lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
Lampen vervangen
YARIS_GRMN_OM_Europe_OM52J40E.book Page 300 Tuesday, December 19, 2017 2:22 PM

3016-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E
6
Onderhoud en verzorging
■Mistlampen voor
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en de wielkuip past.
Verwijder het schroefje.
Verwijder de houder van de
wielkuip.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
YARIS_GRMN_OM_Europe_OM52J40E.book Page 301 Tuesday, December 19, 2017 2:22 PM

3026-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Draai de lamphouder links-
om.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamp en zet hem
vast.
YARIS_GRMN_OM_Europe_OM52J40E.book Page 302 Tuesday, December 19, 2017 2:22 PM

3036-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E
6
Onderhoud en verzorging
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
voor aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
Plaats de wielkuip.
Maak het uiteinde van de wiel-
kuip vast aan de binnenzijde
van de voorbumper.
Bevestig de houder van de
wielkuip.
Plaats de schroef.
YARIS_GRMN_OM_Europe_OM52J40E.book Page 303 Tuesday, December 19, 2017 2:22 PM

3046-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E■
Richtingaanwijzers voor
Draai de lamphouder links-
om.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
