2017 TOYOTA YARIS GRMN Instructieboekje (in Dutch)

2576-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E
6
Onderhoud en verzorging
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Bij het openen van de motorkap
Gebruik de steun om de motorkap geopend te houden en controleer of de
steun goed geplaatst is. Op een helling blijft de motorkap miss chien open
staan zonder steun, maar het gevaar is dat de kap onverwacht di chtvalt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motor kap te slui-
ten. Als de motorkap wordt gesloten terwijl de steun niet in he t klemmetje is
geplaatst, kan deze verbogen raken.
YARIS_GRMN_OM_Europe_OM52J40E.book Page 257 Tuesday, December 19, 2017 2:22 PM

2586-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E

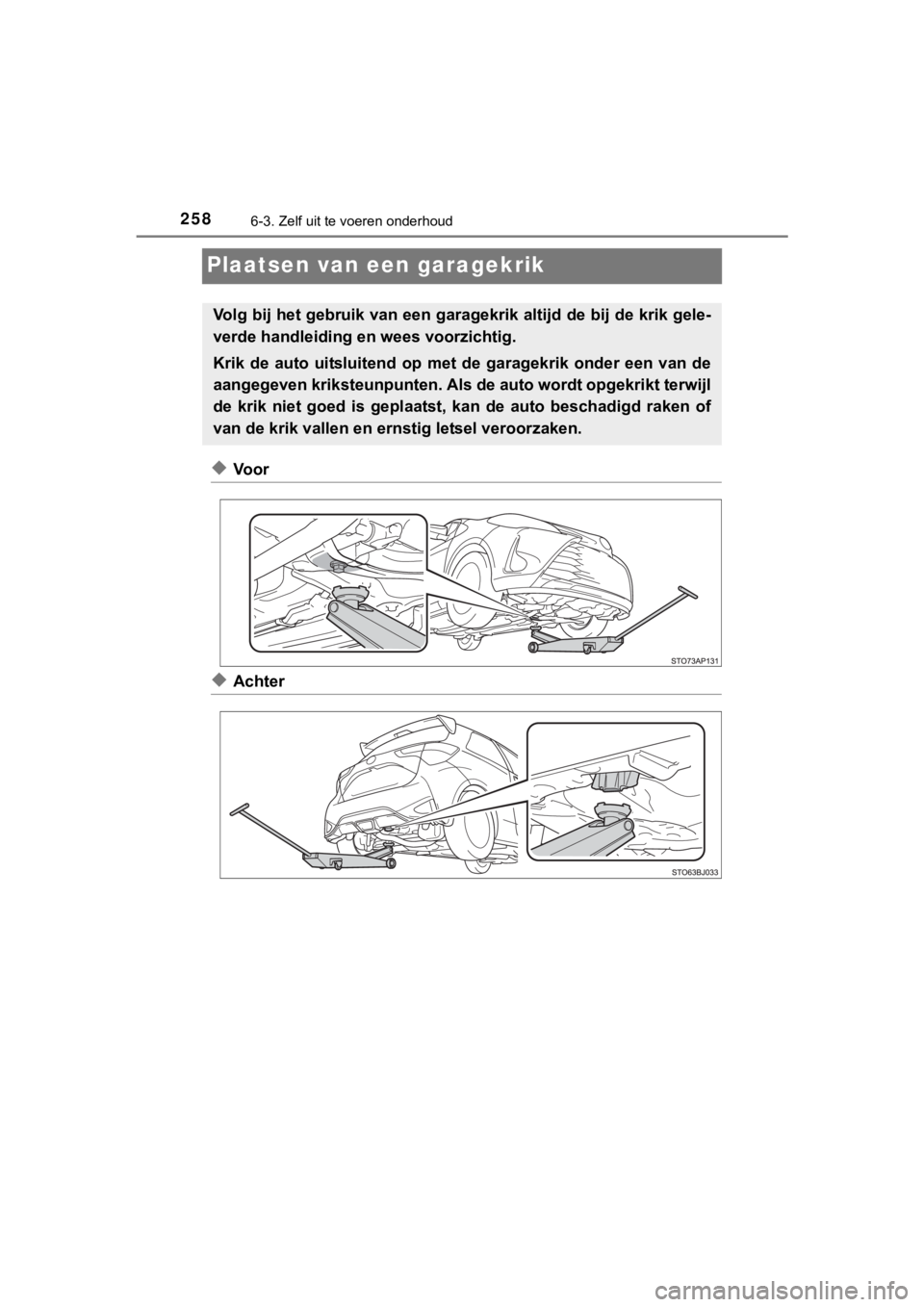

Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en erns tig letsel veroorzaken.
YARIS_GRMN_OM_Europe_OM52J40E.book Page 258 Tuesday, December 19, 2017 2:22 PM

2596-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E
6
Onderhoud en verzorging
OPMERKING
■Bij het opkrikken van uw auto
Krik de auto niet op bij de wielophanging.
De wielophanging kan beschadigd raken.
Voor
Wielophanging
YARIS_GRMN_OM_Europe_OM52J40E.book Page 259 Tuesday, December 19, 2017 2:22 PM

2606-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E
Motorruimte
Zekeringenkasten (→Blz. 292)
Motorolievuldop ( →Blz. 262)
Oliepeilstok ( →Blz. 261)
Koelvloeistofreservoir
intercooler ( →Blz. 264) Accu (
→Blz. 267)
Koelvloeistofreservoir (→ Blz. 264)
Elektrische koelventilator
Condensor ( →Blz. 266)
Radiateur ( →Blz. 266)
Sproeierreservoir
( →Blz. 270)
YARIS_GRMN_OM_Europe_OM52J40E.book Page 260 Tuesday, December 19, 2017 2:22 PM

2616-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E
6
Onderhoud en verzorging
Controleer het oliepeil met behulp van de peilstok bij bedrijfs warme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor
en controleer het oliepeil ter-
wijl u een doek onder het uit-
einde houdt.Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering
van de auto en het motor-
type.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
YARIS_GRMN_OM_Europe_OM52J40E.book Page 261 Tuesday, December 19, 2017 2:22 PM

2626-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E■
Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en le
g
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop doo r deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controlee r
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door de ze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en mo et er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
● Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeer de viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen of met een zwaar bela den auto, of
veelvuldig optrekken en afremmen
● Als de motor langdurig stationai r draait, of bij veelvuldig rijden in druk ver-
keer
Keuze motorolie →Blz. 373
Oliehoeveelheid
(minimaal → maximaal) 1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp
Schone trechter
YARIS_GRMN_OM_Europe_OM52J40E.book Page 262 Tuesday, December 19, 2017 2:22 PM

2636-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E
6
Onderhoud en verzorging
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeni ngen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de hu id. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefi lters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over rec ycling of
afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd rake n.
● Controleer na het olie verversen altijd het oliepeil met de pei lstok.
● Controleer of de olievuldop goed is vastgedraaid.
YARIS_GRMN_OM_Europe_OM52J40E.book Page 263 Tuesday, December 19, 2017 2:22 PM

2646-3. Zelf uit te voeren onderhoud
YARIS_GRMN_OM_Europe_OM52J40E■
Koelvloeistofreservoir
Het koelvloeistofniveau is corre
ct als het zich bij koude motor tus-
sen de streepjes FU LL en LOW bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder
het LOW-streepje bevindt, moet
koelvloeistof worden bijgevuld
tot aan het FULL-streepje.
■
Koelvloeistofrese rvoir intercooler
Het koelvloeistofniveau is corre ct als het zich bij koude motor tus-
sen het streepje FULL en de bode m van het reservoir bevindt.
Dop reservoir
Bovenste streepje
Bodem van het reservoir
Controleer het koelvloeistofni-
veau en vul bij tot aan het
streepje MAX op het reservoir
om te voorkomen dat het leeg
raakt.
Koelvloeistof
YARIS_GRMN_OM_Europe_OM52J40E.book Page 264 Tuesday, December 19, 2017 2:22 PM
