891-3. Antidiefstalsysteem
1
Veiligheid en beveiliging
YARIS_GRMN_OM_Europe_OM52J40E
YARIS_GRMN_OM_Europe_OM52J40E.book Page 89 Tuesday, December 19, 2017 2:22 PM

901-3. Antidiefstalsysteem
YARIS_GRMN_OM_Europe_OM52J40E
OPMERKING
■Ervoor zorgen dat het systeem goed werkt
Verander of verwijder het systeem niet. Na veranderen of verwij deren kan
de juiste werking van het systeem niet worden gegarandeerd.
YARIS_GRMN_OM_Europe_OM52J40E.book Page 90 Tuesday, December 19, 2017 2:22 PM

91
2Instrumentenpaneel
YARIS_GRMN_OM_Europe_OM52J40E2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ............ 92
Meters en tellers .................. 96
Multi-informatiedisplay ....... 100
Informatie over brandstofverbruik ............. 107
YARIS_GRMN_OM_Europe_OM52J40E.book Page 91 Tuesday, December 19, 2017 2:22 PM

922. Instrumentenpaneel
YARIS_GRMN_OM_Europe_OM52J40E

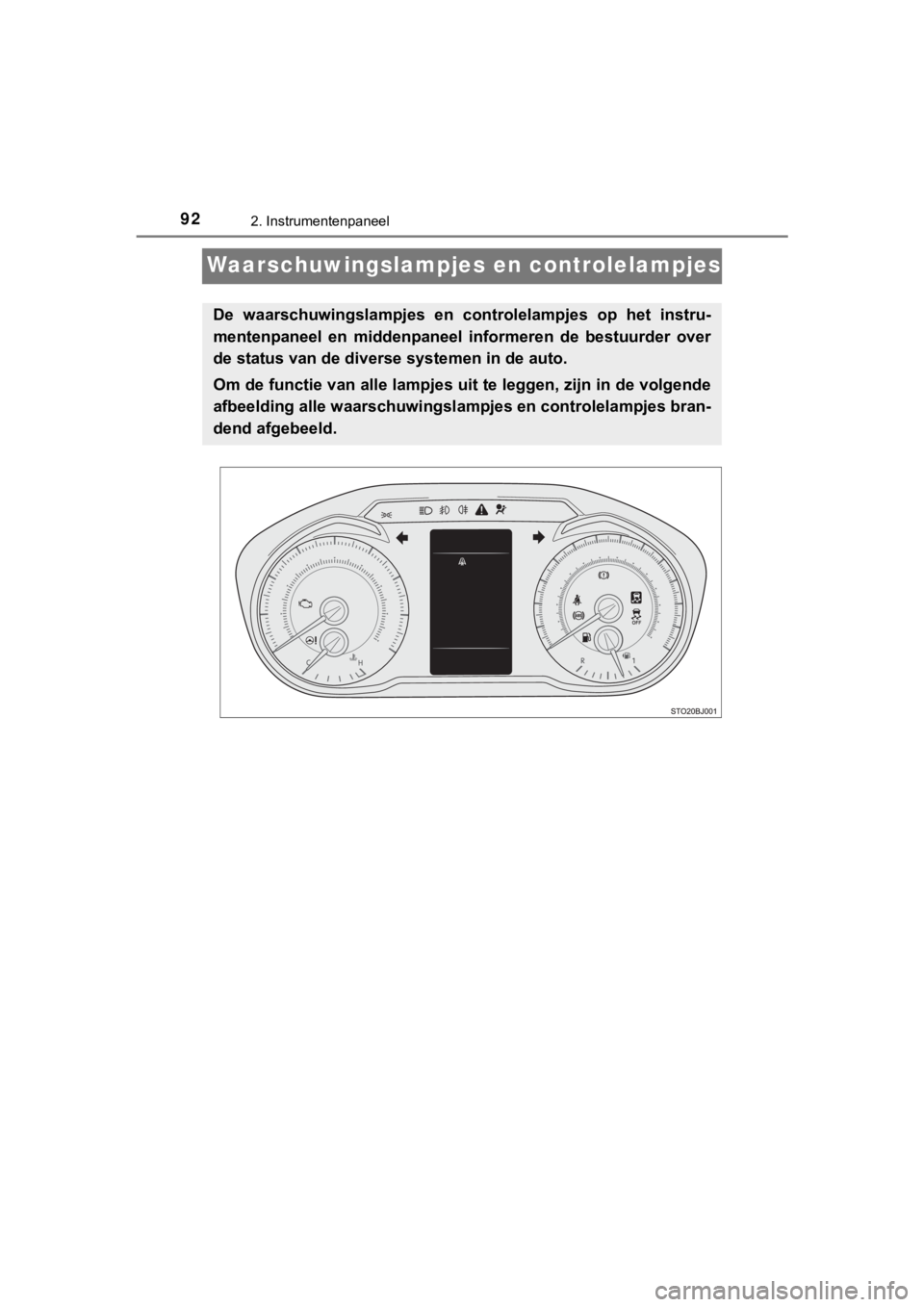

Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgende
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
YARIS_GRMN_OM_Europe_OM52J40E.book Page 92 Tuesday, December 19, 2017 2:22 PM

932. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_GRMN_OM_Europe_OM52J40E
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
*1: Deze lampjes gaan branden wanneer het contact AAN wordt gezet om aante geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje op het multi-informatiedisplay brandt.
*3: Het lampje gaat branden om een storing aan te geven.
*4: Het lampje brandt in het centrale paneel.
Waarschuwingslampjes
*1Waarschuwingslampje
remsysteem
( →Blz. 327)*1Waarschuwingslampje
elektrische stuurbe-
krachtiging
(→Blz. 328)
*2
Laadstroomcontrole-
lampje ( →Blz. 327)*1, 3
Controlelampje Traction
Control ( →Blz. 329)
*2Waarschuwingslampje
lage oliedruk
(→Blz. 327)Waarschuwingslampje
laag brandstofniveau
(→Blz. 329)
*2Waarschuwingslampje
hoge koelvloeistoftem-
peratuur ( →Blz. 328)Controlelampje bestuur-
ders- en voorpassa-
giersgordel ( →Blz. 329)
*1Motorcontrolelampje
(→Blz. 328)*4Controlelampjes achter-
passagiersgordels
(→Blz. 329)
*1Waarschuwingslampje
SRS ( →Blz. 328)*1Centraal waarschu-
wingslampje
(→Blz. 329)
*1Waarschuwingslampje
ABS ( →Blz. 328)
YARIS_GRMN_OM_Europe_OM52J40E.book Page 93 Tuesday, December 19, 2017 2:22 PM

942. Instrumentenpaneel
YARIS_GRMN_OM_Europe_OM52J40E
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
*1: Als het contact AAN is gezet, gaan deze lampjes branden om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Het lampje op het multi-informatiedisplay brandt.
*4: Dit lampje brandt in het centrale paneel.
Controlelampjes
Controlelampje richting-
aanwijzers (→Blz. 194)*1, 2Controlelampje Traction
Control (→Blz. 211)
Controlelampje groot-
licht ( →Blz. 197)
*1
Controlelampje VSC
OFF ( →Blz. 212)
Controlelampje achter-
licht ( →Blz. 196)
*3Controlelampje waar-
schuwing voor gladheid
(→Blz. 96)
Controlelampje mistlam-
pen voor ( →Blz. 201)
*4
Controlelampje mistach-
terlicht (→Blz. 201) Controlelampje PASSENGER
AIR BAG (
→Blz. 50)
YARIS_GRMN_OM_Europe_OM52J40E.book Page 94 Tuesday, December 19, 2017 2:22 PM

952. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_GRMN_OM_Europe_OM52J40E
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u de motor start, kan dat beteke-
nen dat deze systemen niet beschikbaar zijn om u te beschermen in geval
van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. L aat, als dit
gebeurt, de auto onmiddellijk nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
YARIS_GRMN_OM_Europe_OM52J40E.book Page 95 Tuesday, December 19, 2017 2:22 PM

962. Instrumentenpaneel
YARIS_GRMN_OM_Europe_OM52J40E
Meters en tellers
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Weergave buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C. Het
controlelampje lage buitentemperatuur gaat branden als de buite ntempe-
ratuur 3°C of lager is.
Klok
Geeft de huidige tijd weer. ( →Blz. 104)
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
