2017 TOYOTA RAV4 lock

6978-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)

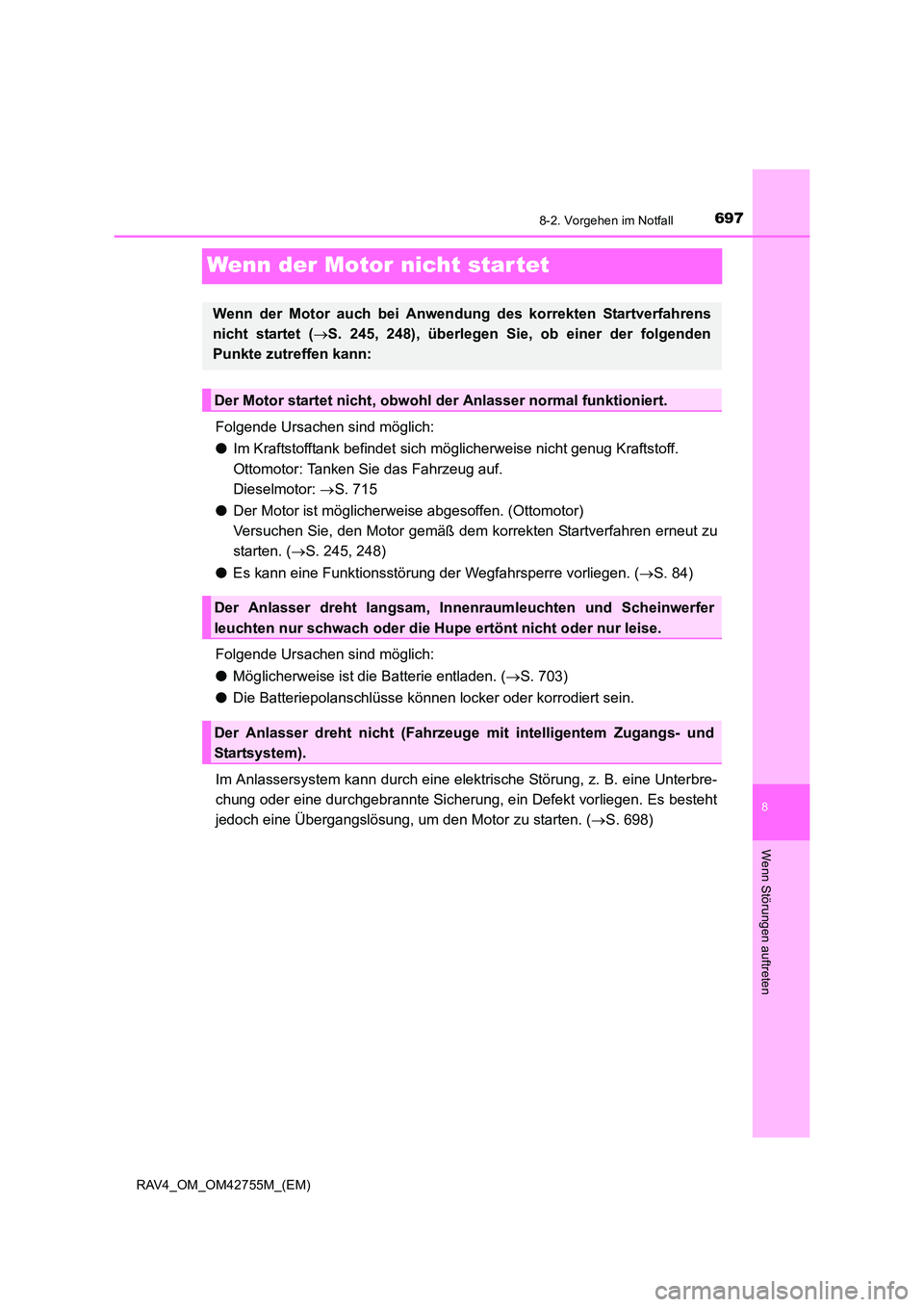

Wenn der Motor nicht star tet
Folgende Ursachen sind möglich:
●Im Kraftstofftank befindet sich möglicherweise nicht genug Kraftstoff.
Ottomotor: Tanken Sie das Fahrzeug auf.
Dieselmotor: →S. 715
● Der Motor ist möglicherweise abgesoffen. (Ottomotor)
Versuchen Sie, den Motor gemäß dem korrekten Startverfahren erneut zu
starten. ( →S. 245, 248)
● Es kann eine Funktionsstörung der Wegfahrsperre vorliegen. ( →S. 84)
Folgende Ursachen sind möglich:
● Möglicherweise ist die Batterie entladen. ( →S. 703)
● Die Batteriepolanschlüsse können locker oder korrodiert sein.
Im Anlassersystem kann durch eine elektrische Störung, z. B. eine Unterbre-
chung oder eine durchgebrannte Sicherung, ein Defekt vorliegen. Es besteht
jedoch eine Übergangslösung, um den Motor zu starten. ( →S. 698)
Wenn der Motor auch bei Anwendung des korrekten Startverfahrens
nicht startet ( →S. 245, 248), überlegen Sie, ob einer der folgenden
Punkte zutreffen kann:
Der Motor startet nicht, obwohl der Anlasser normal funktioniert.
Der Anlasser dreht langsam, Inne nraumleuchten und Scheinwerfer
leuchten nur schwach oder die Hupe ertönt nicht oder nur leise.
Der Anlasser dreht nicht (Fahrzeuge mit intelligentem Zugangs- und
Startsystem).

7148-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)

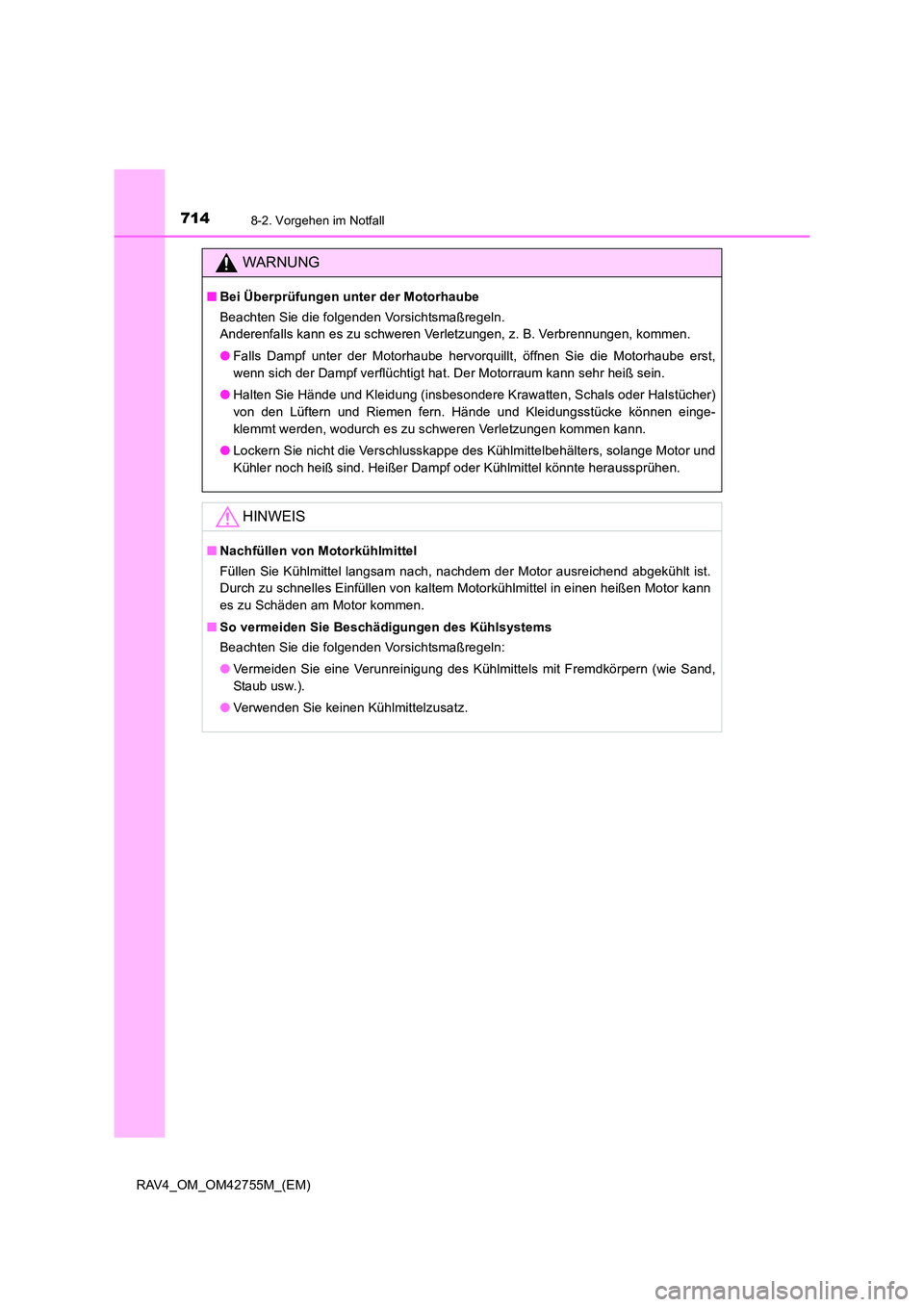

WARNUNG
■Bei Überprüfungen unter der Motorhaube
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu schweren Verletzungen, z. B. Verbrennungen, kommen.
●Falls Dampf unter der Motorhaube hervorquillt, öffnen Sie die Motorhaube erst,
wenn sich der Dampf verflüchtigt hat. Der Motorraum kann sehr heiß sein.
● Halten Sie Hände und Kleidung (insbesondere Krawatten, Schals oder Halstücher)
von den Lüftern und Riemen fern. Hände und Kleidungsstücke können einge-
klemmt werden, wodurch es zu schweren Verletzungen kommen kann.
● Lockern Sie nicht die Verschlusskappe des Kühlmittelbehälters, solange Motor und
Kühler noch heiß sind. Heißer Dampf oder Kühlmittel könnte heraussprühen.
HINWEIS
■Nachfüllen von Motorkühlmittel
Füllen Sie Kühlmittel langsam nach, nachdem der Motor ausreichend abgekühlt ist.
Durch zu schnelles Einfüllen von kaltem Motorkühlmittel in einen heißen Motor kann
es zu Schäden am Motor kommen.
■ So vermeiden Sie Beschädigungen des Kühlsystems
Beachten Sie die folgenden Vorsichtsmaßregeln:
●Vermeiden Sie eine Verunreinigung des Kühlmittels mit Fremdkörpern (wie Sand,
Staub usw.).
● Verwenden Sie keinen Kühlmittelzusatz.

7249-1. Technische Daten
RAV4_OM_OM42755M_(EM)■

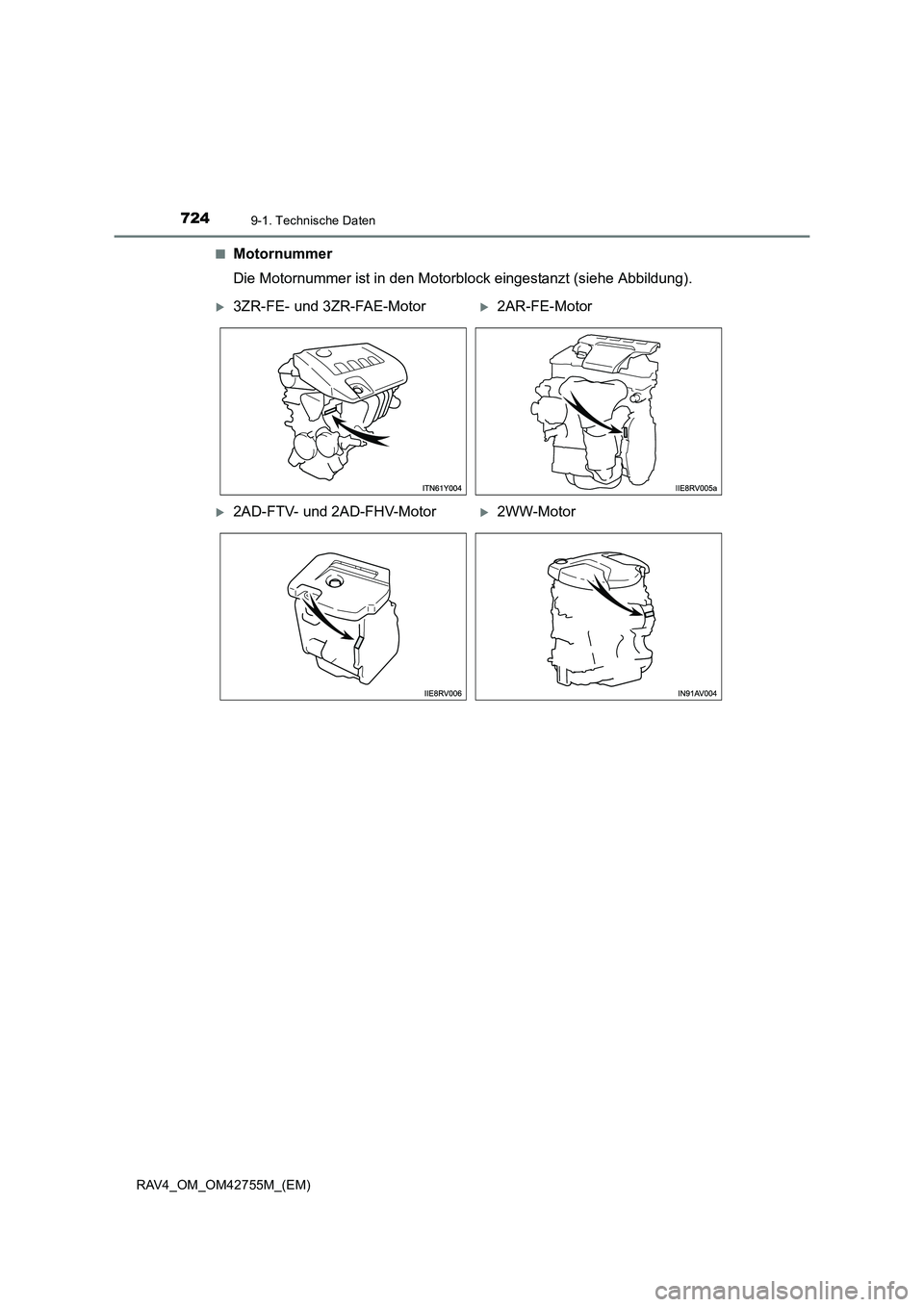

Motornummer
Die Motornummer ist in den Motorblock eingestanzt (siehe Abbildung).
X3ZR-FE- und 3ZR-FAE-MotorX2AR-FE-Motor
X2AD-FTV- und 2AD-FHV-MotorX2WW-Motor

7389-1. Technische Daten
RAV4_OM_OM42755M_(EM)
*: Bei der Angabe der Ölfüllmenge handelt es sich um einen Richtwert. Sollte ein Ölwechsel erforderlich sein, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.

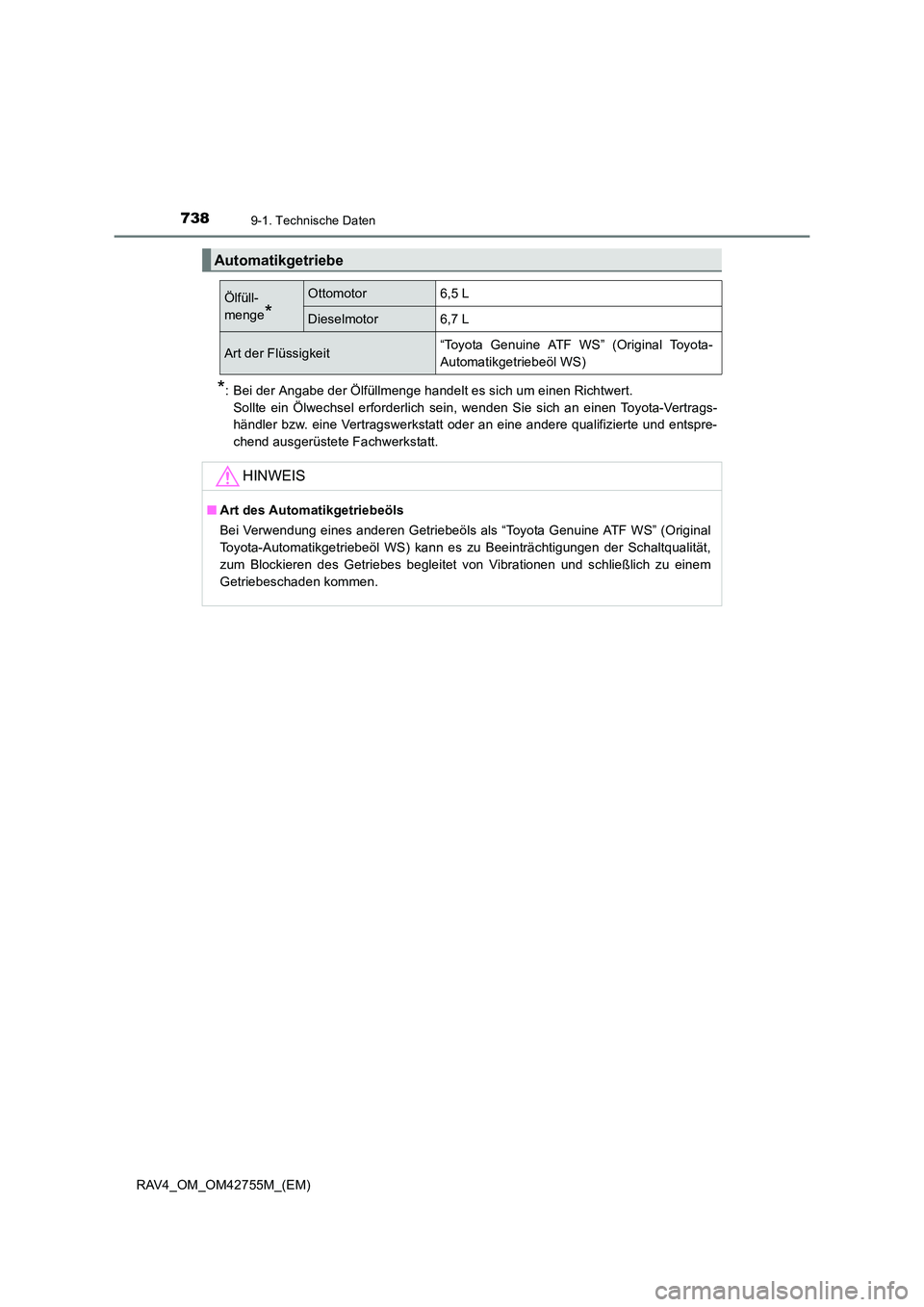

Automatikgetriebe
Ölfüll-
menge
*
Ottomotor6,5 L
Dieselmotor6,7 L
Art der Flüssigkeit“Toyota Genuine ATF WS” (Original Toyota-
Automatikgetriebeöl WS)
HINWEIS
■ Art des Automatikgetriebeöls
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” (Original
Toyota-Automatikgetriebeöl WS) kann es zu Beeinträchtigungen der Schaltqualität,
zum Blockieren des Getriebes begleitet von Vibrationen und schließlich zu einem
Getriebeschaden kommen.

7579-2. Persönliche Einstellungen
9
Technische Daten des Fahrzeugs
RAV4_OM_OM42755M_(EM)■

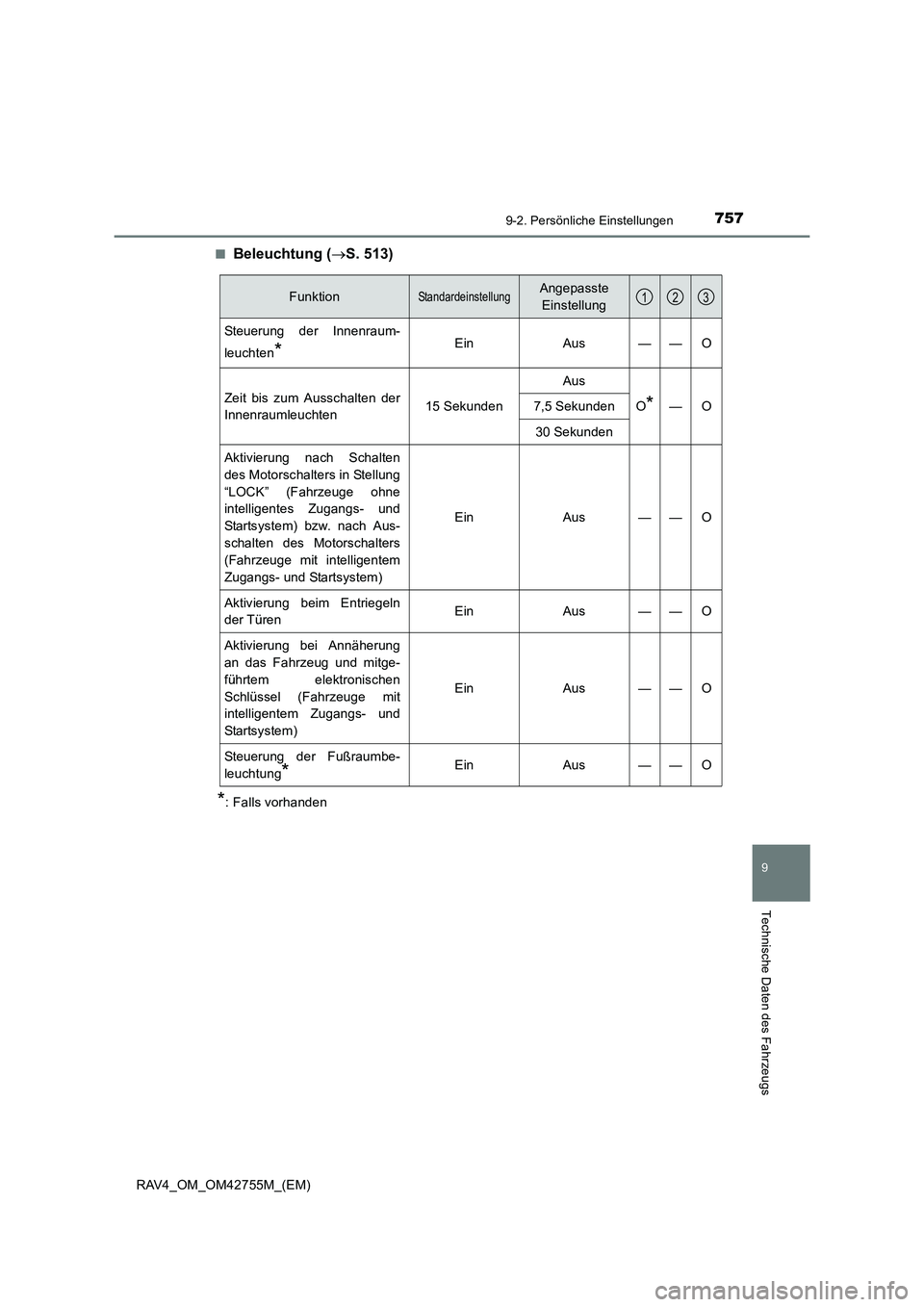

Beleuchtung (
→S. 513)
*: Falls vorhanden
FunktionStandardeinstellungAngepasste
Einstellung
Steuerung der Innenraum-
leuchten
*EinAus——O
Zeit bis zum Ausschalten der
Innenraumleuchten15 Sekunden
Aus
O*—O7,5 Sekunden
30 Sekunden
Aktivierung nach Schalten
des Motorschalters in Stellung
“LOCK” (Fahrzeuge ohne
intelligentes Zugangs- und
Startsystem) bzw. nach Aus-
schalten des Motorschalters
(Fahrzeuge mit intelligentem
Zugangs- und Startsystem)
EinAus——O
Aktivierung beim Entriegeln
der TürenEinAus——O
Aktivierung bei Annäherung
an das Fahrzeug und mitge-
führtem elektronischen
Schlüssel (Fahrzeuge mit
intelligentem Zugangs- und
Starts ys te m)
EinAus——O
Steuerung der Fußraumbe-
leuchtung
*EinAus——O
123

766Alphabetischer Index
RAV4_OM_OM42755M_(EM)
Alphabetischer Index
A/C ............................................ 492, 499Automatische Klimaanlage .......... 499
Klimaanlagenfilter ........................ 602
Manuelle Klimaanlage ................. 492
Ablagemöglichkeit .......................... 516
Abmessungen ................................. 720
ABS (Antiblockier-system) ............ 404
Funktion....................................... 404
Warnleuchte ................................ 636
Abstandswarnung Dynamische Radar-
Geschwindigkeitsregelung ........ 354
Airbags .............................................. 45
Airbag-Betriebsbedingungen ......... 53
Airbag-Vorsichtsmaßregeln für Ihr Kind .................................. 48
Airbag-Warnleuchte..................... 636
Allgemeine Airbag-Vorsichtsmaßregeln ........ 48
Einbauorte der Airbags.................. 45
Kopf-/Schulterairbag- Betriebsbedingungen.................. 53
Kopf-/Schulterairbag-
Vorsichtsmaßregeln.................... 50
Richtige Fahrhaltung ..................... 36
Seiten- und Kopf-/ Schulterairbag-
Betriebsbedingungen.................. 53
Seiten- und Kopf-/
Schulterairbag-
Vorsichtsmaßregeln.................... 50
Seitenairbag- Betriebsbedingungen.................. 53
Seitenairbag- Vorsichtsmaßregeln.................... 50
SRS-Airbags.................................. 45
System zum manuellen Ein-/Ausschalten des
Beifahrerairbags ......................... 58
Veränderung und Entsorgung von Airbags................................. 52 Alarm...................................................94
Alarm ..............................................94
Warnsummer ................................635
Allradantrieb mit dynamischer
Drehmomentsteuerung.................405
Anhängerbetrieb ..............................232
Abschleppen im Notfall.................629
Anhängerbetrieb ...........................232
Anhängerstabilisierung .................405
Notabschleppöse..........................629
Anhängerstabilisierung ...................405
Anpassbare Funktionen ..................749
Antenne Intelligentes Zugangs- und
Startsystem................................170
Radio ............................................431
Antiblockiersystem (ABS)...............404 Funktion........................................404
Warnleuchte .................................636
Anzeige
Dynamische Radar- Geschwindigkeitsregelung.........347
Fahrtinformationen .......................119
Kraftstoffverbrauchs- daten ..........119
LDA (Spurwechselwarnung mit Steuerung der Lenkung) ............338
Multi-Informationsdisplay..............113
Toyota- Einparkhilfesensor...........369
Warnmeldungen ...........................644
Anzeigen ...........................................109
Armlehne ..........................................537
Aschenbecher ..................................535
Audioeingang ...................................425
A
