2017 TOYOTA RAV4 lock

6328-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
HINWEIS
■So vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschlepp-
fahrzeug mit Hubbrille
●Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Schleppen Sie das Fahr-
zeug nicht von hinten ab, wenn sich der Motorschalter in Stellung “LOCK” befindet
oder der Schlüssel abgezogen ist. Das Lenkradschloss ist nicht stark genug, um
die Vorderräder gerade zu halten.
● Fahrzeuge mit intelligentem Zugangs- und Startsystem: Schleppen Sie das Fahr-
zeug nicht von hinten ab, wenn der Motorschalter ausgeschaltet ist. Das Lenkrad-
schloss ist nicht stark genug, um die Vorderräder gerade zu halten.
● Stellen Sie beim Anheben des Fahrzeugs sicher, dass am anderen Ende des Fahr-
zeugs ausreichend Bodenfreiheit zum Abschleppen besteht. Ohne ausreichende
Bodenfreiheit kann das Fahrzeug beim Abschleppen beschädigt werden.
■ So vermeiden Sie Fahrzeugschäden durch Abschleppen mit einem Abschlepp-
fahrzeug mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau
ab, weder von vorn noch von hinten.
■ So vermeiden Sie Fahrzeugschäden beim Abschleppen im Notfall
Befestigen Sie niemals Seile oder Ketten an den Bauteilen der Radaufhängung.
■ Beim Abschleppen eines Fahrzeugs mit Stopp-Start-System (falls vorhanden)
Wenn das Fahrzeug mit allen vier Rädern auf dem Boden abgeschleppt werden
muss, gehen Sie zum Schutz des Systems vor dem Abschleppen wie folgt vor.
Schalten Sie den Motorschalter einmal in Stellung “LOCK” (Fahrzeuge ohne intelli-
gentes Zugangs- und Startsystem) bzw. aus (Fahrzeuge mit intelligentem Zugangs-
und Startsystem) und starten Sie dann den Motor. Wenn der Motor nicht startet,
schalten Sie den Motorschalter in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).

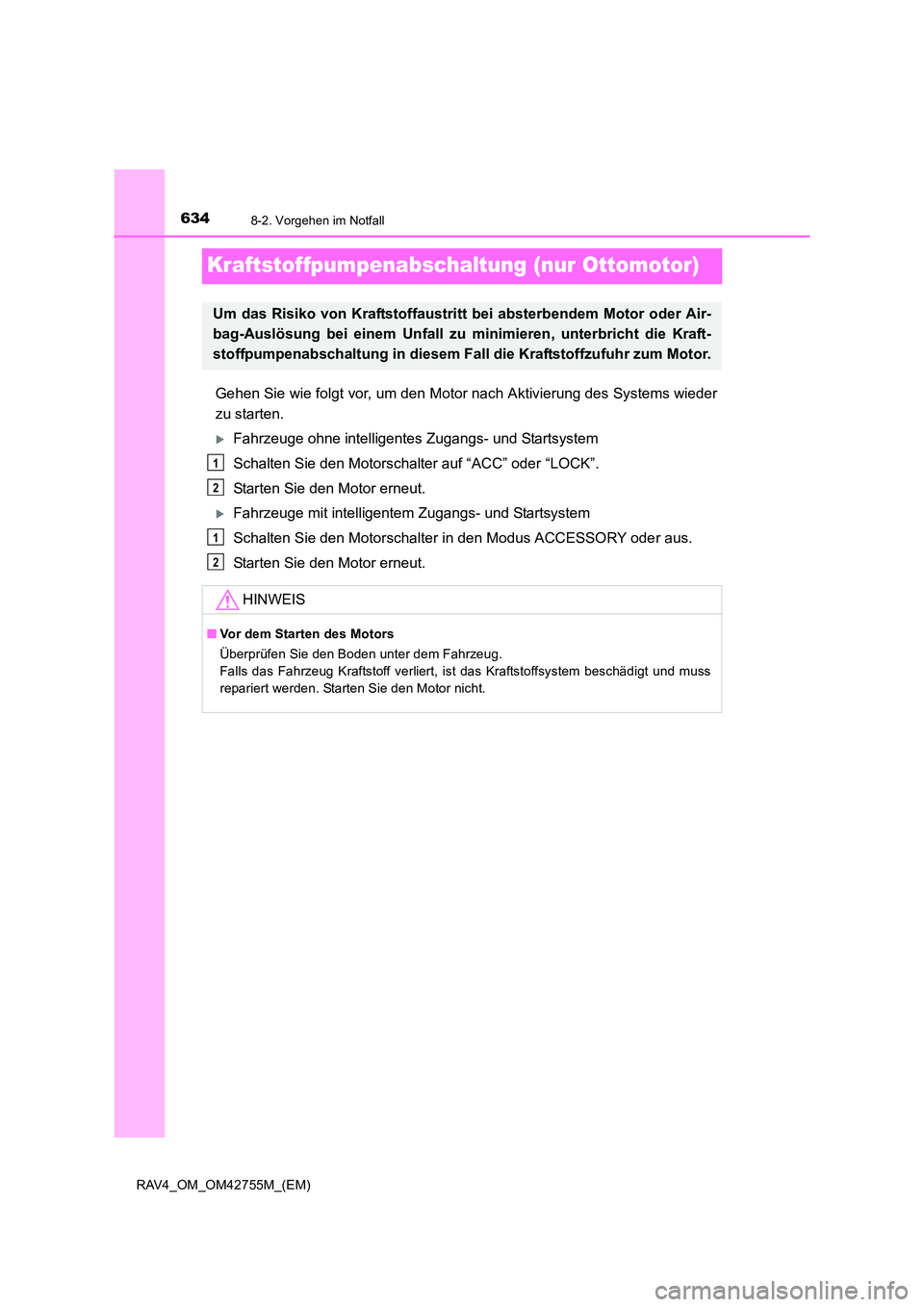

6348-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
Kraftstoffpumpenabschaltung (nur Ottomotor)
Gehen Sie wie folgt vor, um den Motor nach Aktivierung des Systems wieder
zu starten.
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Schalten Sie den Motorschalter auf “ACC” oder “LOCK”.
Starten Sie den Motor erneut.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Schalten Sie den Motorschalter in den Modus ACCESSORY oder aus.
Starten Sie den Motor erneut.
Um das Risiko von Kraftstoffaustritt bei absterbendem Motor oder Air-
bag-Auslösung bei einem Unfall zu minimieren, unterbricht die Kraft-
stoffpumpenabschaltung in diesem Fall die Kraftstoffzufuhr zum Motor.
HINWEIS
■Vor dem Starten des Motors
Überprüfen Sie den Boden unter dem Fahrzeug.
Falls das Fahrzeug Kraftstoff verliert, ist das Kraftstoffsystem beschädigt und muss
repariert werden. Starten Sie den Motor nicht.
1
2
1
2

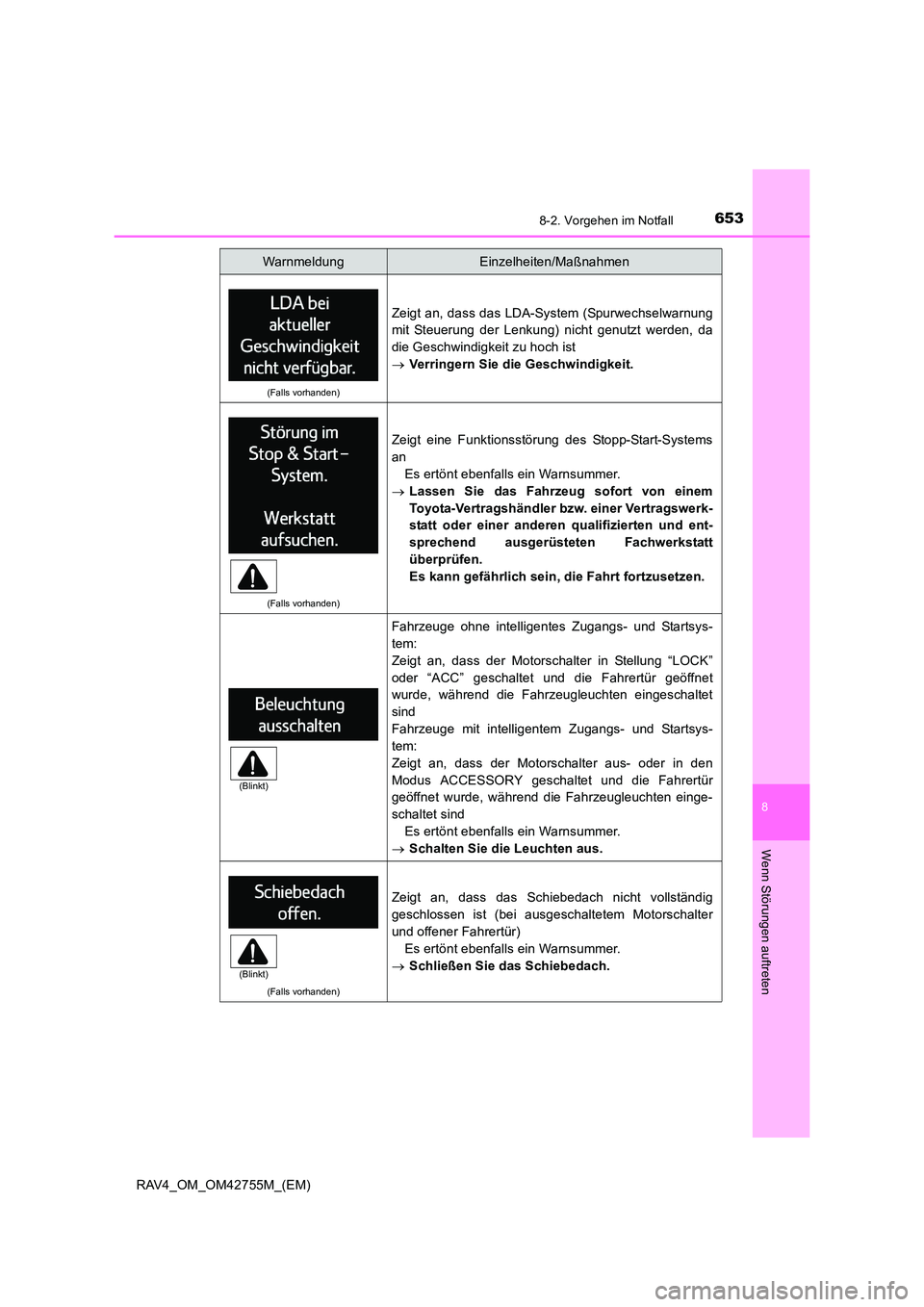

6538-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
(Falls vorhanden)
Zeigt an, dass das LDA-System (Spurwechselwarnung
mit Steuerung der Lenkung) nicht genutzt werden, da
die Geschwindigkeit zu hoch ist
→Verringern Sie die Geschwindigkeit.
(Falls vorhanden)
Zeigt eine Funktionsstörung des Stopp-Start-Systems
an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug sofort von einem
Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt
überprüfen.
Es kann gefährlich sein, die Fahrt fortzusetzen.
Fahrzeuge ohne intelligentes Zugangs- und Startsys-
tem:
Zeigt an, dass der Motorschalter in Stellung “LOCK”
oder “ACC” geschaltet und die Fahrertür geöffnet
wurde, während die Fahrzeugleuchten eingeschaltet
sind
Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem:
Zeigt an, dass der Motorschalter aus- oder in den
Modus ACCESSORY geschaltet und die Fahrertür
geöffnet wurde, während die Fahrzeugleuchten einge-
schaltet sind
Es ertönt ebenfalls ein Warnsummer.
→ Schalten Sie die Leuchten aus.
(Falls vorhanden)
Zeigt an, dass das Schiebedach nicht vollständig
geschlossen ist (bei ausgeschaltetem Motorschalter
und offener Fahrertür)
Es ertönt ebenfalls ein Warnsummer.
→ Schließen Sie das Schiebedach.
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Blinkt)

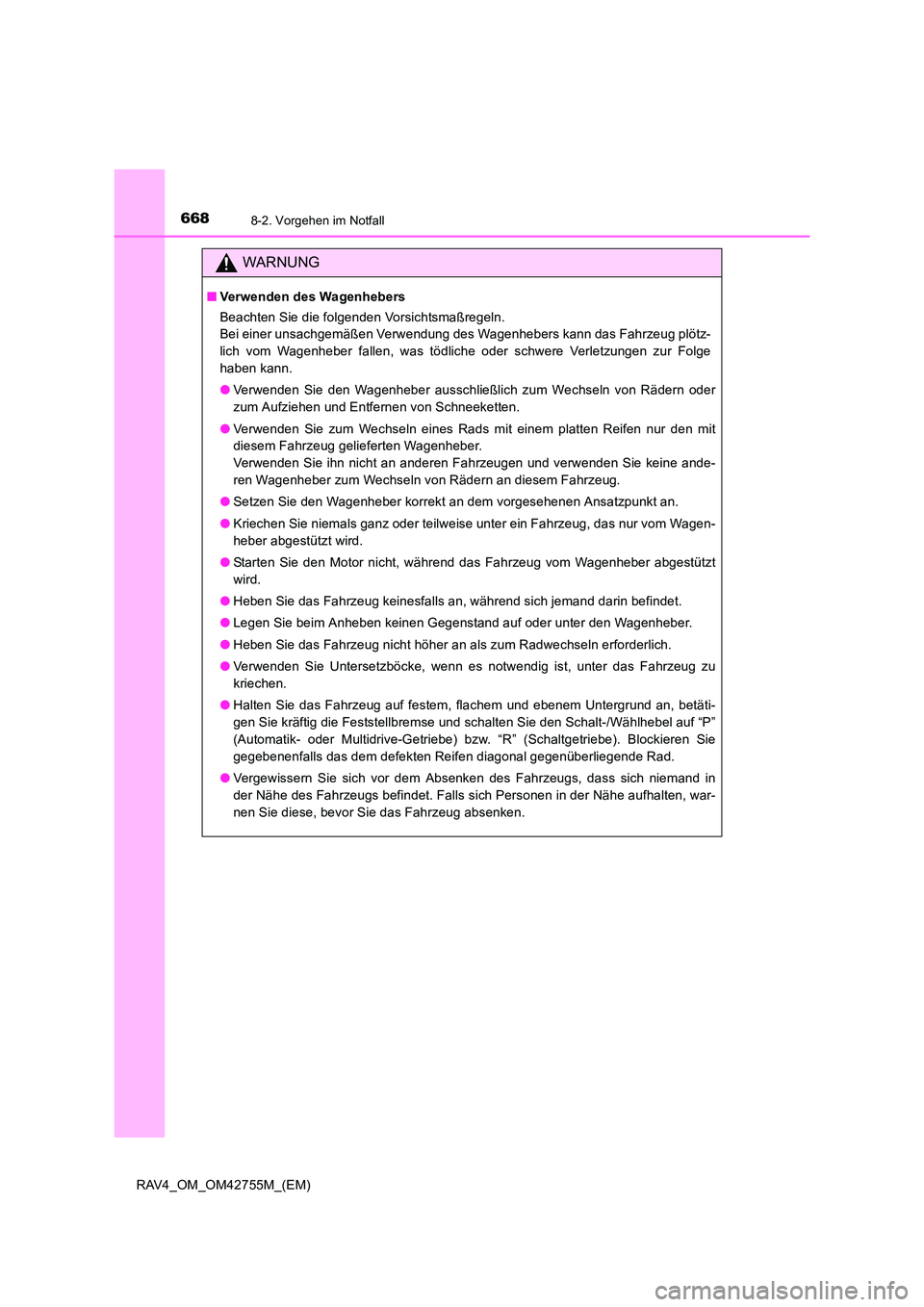

6688-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
WARNUNG
■Verwenden des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßregeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötz-
lich vom Wagenheber fallen, was tödliche oder schwere Verletzungen zur Folge
haben kann.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder
zum Aufziehen und Entfernen von Schneeketten.
● Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit
diesem Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine ande-
ren Wagenheber zum Wechseln von Rädern an diesem Fahrzeug.
● Setzen Sie den Wagenheber korrekt an dem vorgesehenen Ansatzpunkt an.
● Kriechen Sie niemals ganz oder teilweise unter ein Fahrzeug, das nur vom Wagen-
heber abgestützt wird.
● Starten Sie den Motor nicht, während das Fahrzeug vom Wagenheber abgestützt
wird.
● Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befindet.
● Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
● Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
● Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu
kriechen.
● Halten Sie das Fahrzeug auf festem, flachem und ebenem Untergrund an, betäti-
gen Sie kräftig die Feststellbremse und schalten Sie den Schalt-/Wählhebel auf “P”
(Automatik- oder Multidrive-Getriebe) bzw. “R” (Schaltgetriebe). Blockieren Sie
gegebenenfalls das dem defekten Reifen diagonal gegenüberliegende Rad.
● Vergewissern Sie sich vor dem Absenken des Fahrzeugs, dass sich niemand in
der Nähe des Fahrzeugs befindet. Falls sich Personen in der Nähe aufhalten, war-
nen Sie diese, bevor Sie das Fahrzeug absenken.

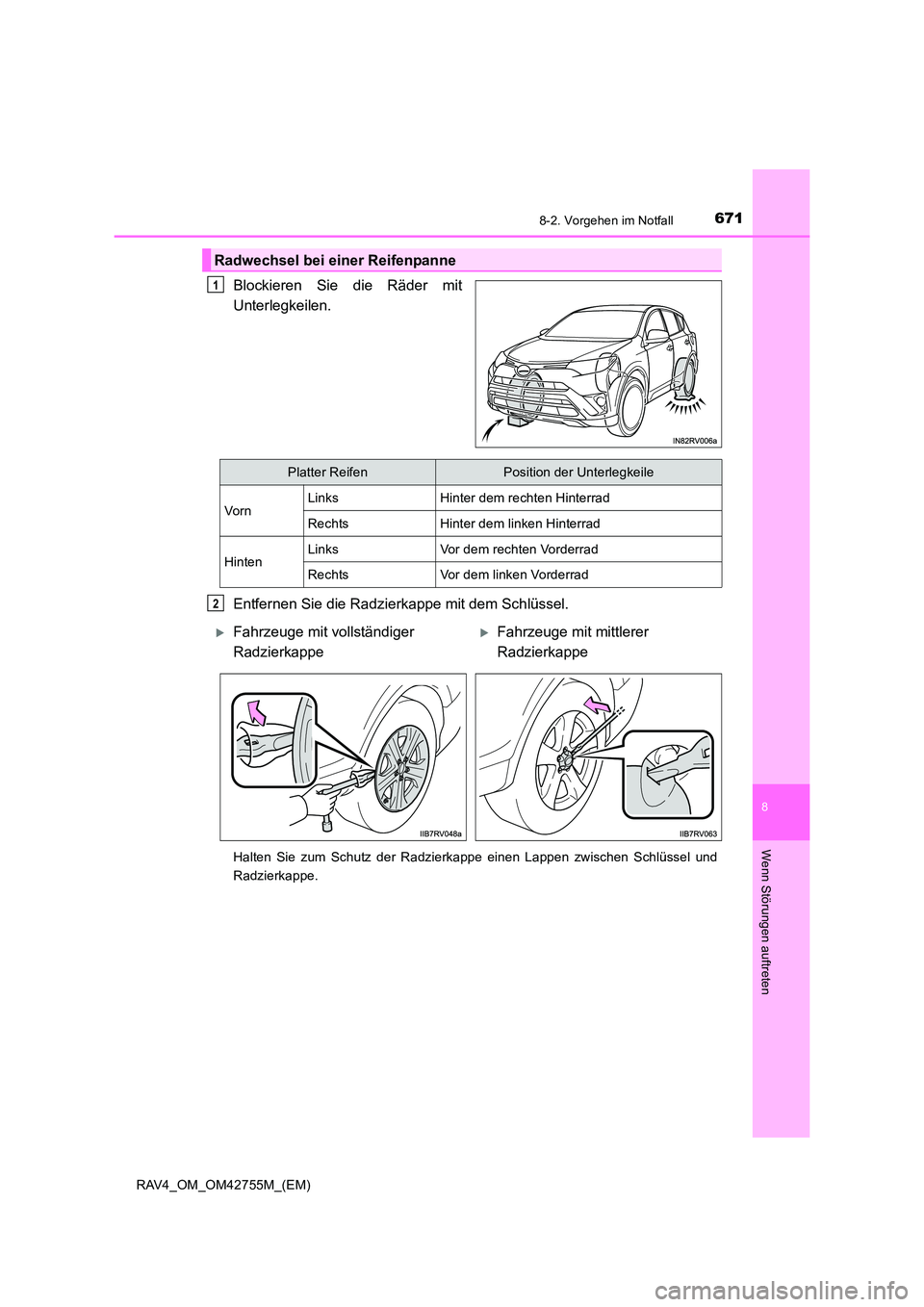

6718-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
Blockieren Sie die Räder mit
Unterlegkeilen.
Entfernen Sie die Radzierkappe mit dem Schlüssel.
Halten Sie zum Schutz der Radzierkappe einen Lappen zwischen Schlüssel und
Radzierkappe.
Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
VornLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
XFahrzeuge mit vollständiger
RadzierkappeXFahrzeuge mit mittlerer
Radzierkappe

6728-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Drehen Sie den Bereich des
Wagenhebers von Hand, bis die
Nut des Wagenhebers mit dem
Ansatzpunkt in Kontakt ist.
Die Ansatzpunktmarkierungen befin-
den sich unter dem Türschweller. Sie
verweisen auf die Ansatzpunkte für
den Wagenheber.
Setzen Sie die Wagenheberkurbel
und den Radmutternschlüssel wie
in der Abbildung gezeigt zusam-
men.
Heben Sie das Fahrzeug an, bis
sich das Rad ein wenig über dem
Boden befindet.
3
4A
5
6

6738-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenau-
ßenseite nach oben weist, um ein Zer-
kratzen der Felgenoberfläche zu
verhindern.
7
WARNUNG
■Radwechsel bei einer Reifenpanne
●Berühren Sie nicht die Felgen oder den Bereich um die Bremsen, direkt nachdem
das Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Felgen und der Bereich rund um
die Bremsen extrem heiß. Wenn Sie diese Bereiche beim Radwechsel usw. mit
den Händen, Füßen oder anderen Körperteilen berühren, besteht Verbrennungs-
gefahr.
● Bei Nichtbeachtung dieser Vorsichtmaßregeln können sich die Radmuttern lockern
und das Rad kann sich lösen, was tödliche oder schwere Verletzungen zur Folge
haben könnte.
• Lassen Sie die Radmuttern nach einem Radwechsel so schnell wie möglich mit
einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) festziehen.
• Verwenden Sie beim Anbringen eines Rads nur die speziell für dieses Rad
bestimmten Radmuttern.
• Sollten Sie Risse oder Verformungen an den Schrauben, den Gewindegängen der Muttern oder den Schraubenlöchern der Felge feststellen, lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
• Achten Sie beim Anbringen der Radmuttern unbedingt darauf, sie mit der abge- schrägten Seite nach innen aufzudrehen. ( →S. 600)
● Fahrzeuge mit elektrischer Heckklappe: Schalten Sie in Fällen wie zum Beispiel bei
einem Reifenwechsel das elektrische Heckklappensystem unbedingt aus ( →S. 156).
Anderenfalls kann die Heckklappe ungewollt in Betrieb gesetzt werden, wenn verse-
hentlich der Schalter für die elektrische Heckklappe berührt wird, wodurch Hände
und Finger eingeklemmt und verletzt werden können.

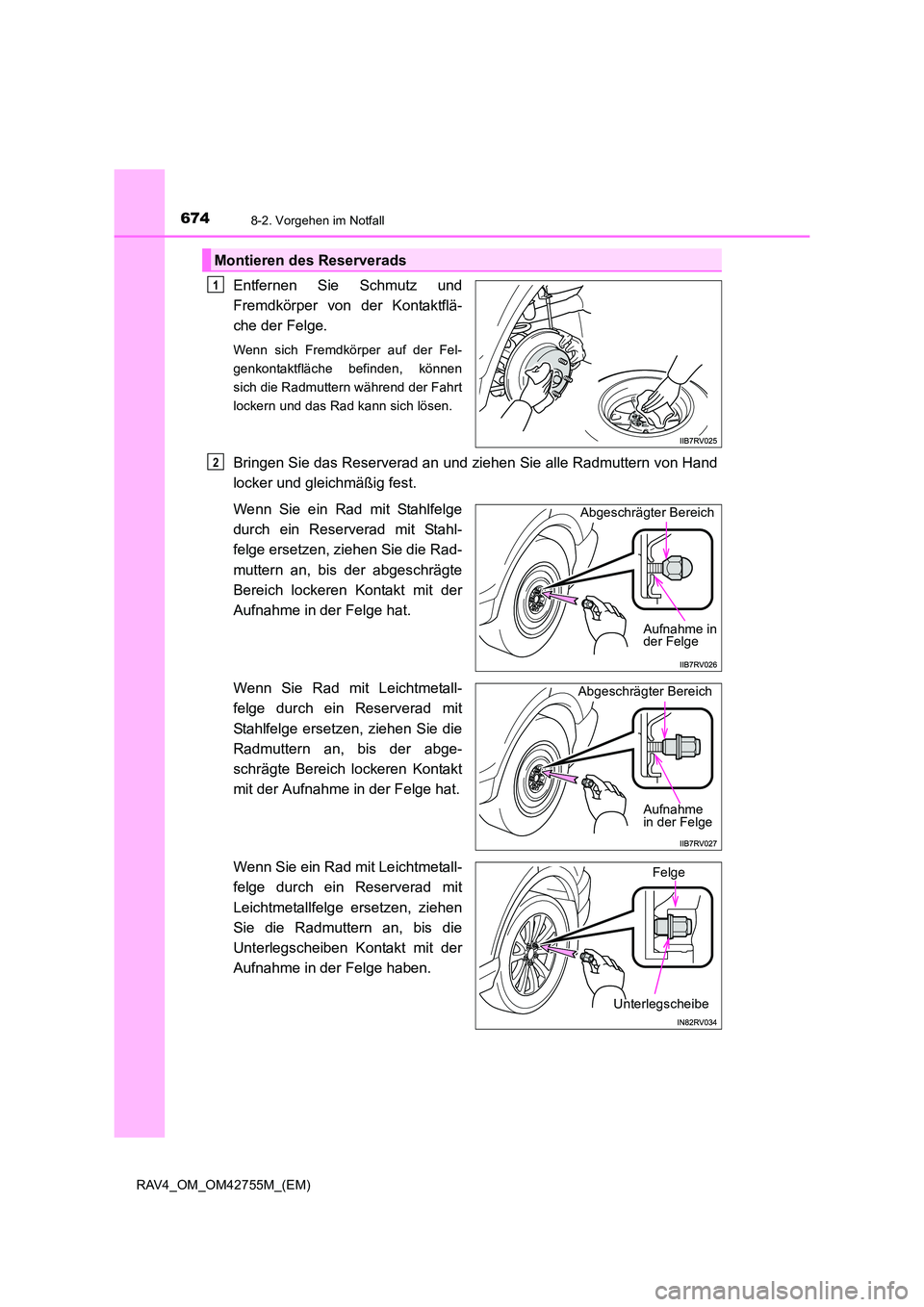

6748-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
Entfernen Sie Schmutz und
Fremdkörper von der Kontaktflä-
che der Felge.
Wenn sich Fremdkörper auf der Fel-
genkontaktfläche befinden, können
sich die Radmuttern während der Fahrt
lockern und das Rad kann sich lösen.
Bringen Sie das Reserverad an und ziehen Sie alle Radmuttern von Hand
locker und gleichmäßig fest.
Wenn Sie ein Rad mit Stahlfelge
durch ein Reserverad mit Stahl-
felge ersetzen, ziehen Sie die Rad-
muttern an, bis der abgeschrägte
Bereich lockeren Kontakt mit der
Aufnahme in der Felge hat.
Wenn Sie Rad mit Leichtmetall-
felge durch ein Reserverad mit
Stahlfelge ersetzen, ziehen Sie die
Radmuttern an, bis der abge-
schrägte Bereich lockeren Kontakt
mit der Aufnahme in der Felge hat.
Wenn Sie ein Rad mit Leichtmetall-
felge durch ein Reserverad mit
Leichtmetallfelge ersetzen, ziehen
Sie die Radmuttern an, bis die
Unterlegscheiben Kontakt mit der
Aufnahme in der Felge haben.
Montieren des Reserverads
1
2
Abgeschrägter BereichAufnahme in
der Felge
Abgeschrägter Bereich
Aufnahme
in der Felge
Unterlegscheibe
Felge
