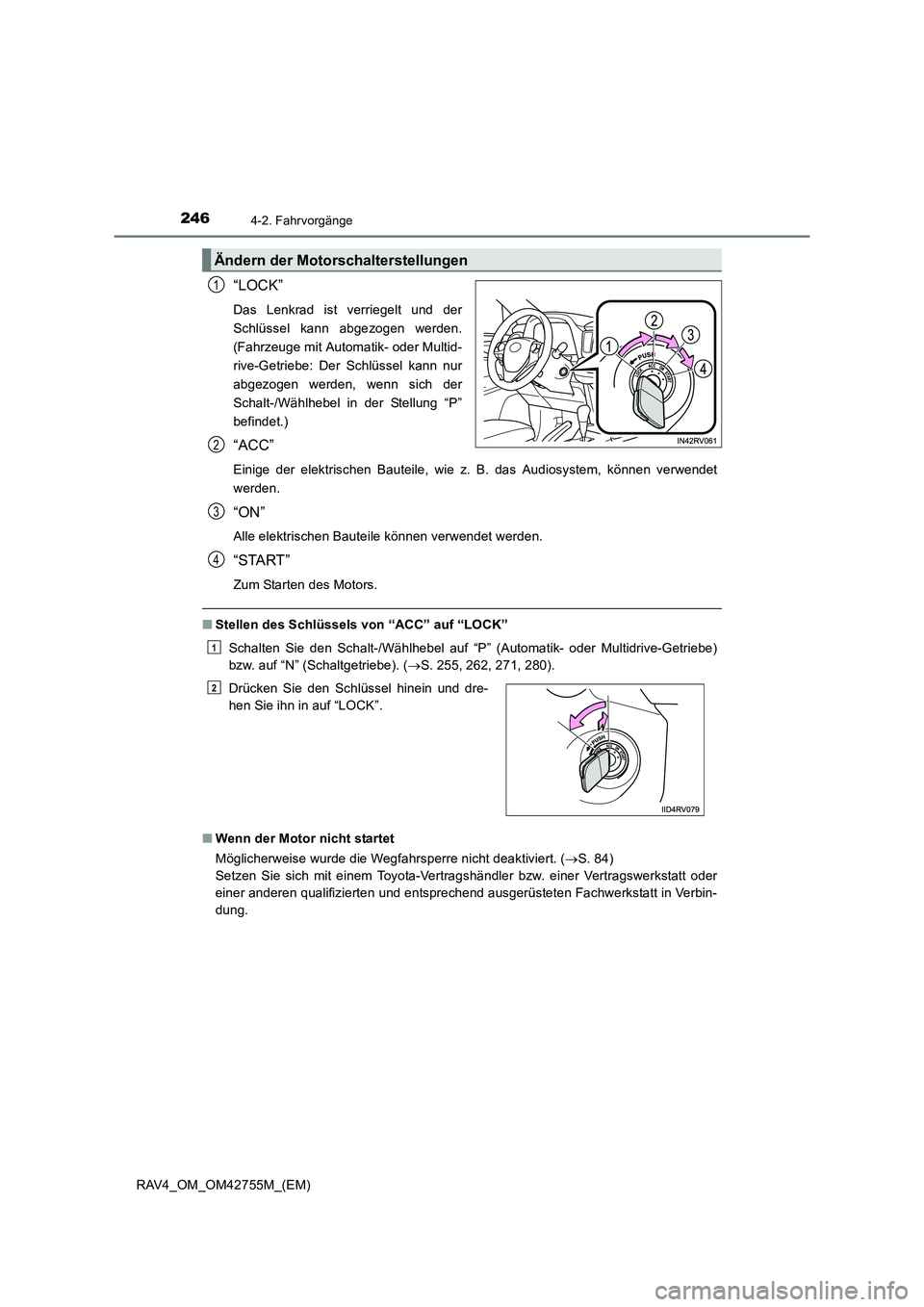

2464-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)
“LOCK”
Das Lenkrad ist verriegelt und der
Schlüssel kann abgezogen werden.
(Fahrzeuge mit Automatik- oder Multid-
rive-Getriebe: Der Schlüssel kann nur
abgezogen werden, wenn sich der
Schalt-/Wählhebel in der Stellung “P”
befindet.)
“ACC”
Einige der elektrischen Bauteile, wie z. B. das Audiosystem, können verwendet
werden.
“ON”
Alle elektrischen Bauteile können verwendet werden.
“START”
Zum Starten des Motors.
■Stellen des Schlüssels von “ACC” auf “LOCK”
Schalten Sie den Schalt-/Wählhebel auf “P” (Automatik- oder Multidrive-Getriebe)
bzw. auf “N” (Schaltgetriebe). ( →S. 255, 262, 271, 280).
■ Wenn der Motor nicht startet
Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( →S. 84)
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbin-
dung.
Ändern der Motorschalterstellungen
1
2
Drücken Sie den Schlüssel hinein und dre-
hen Sie ihn in auf “LOCK”.
3
4
1
2

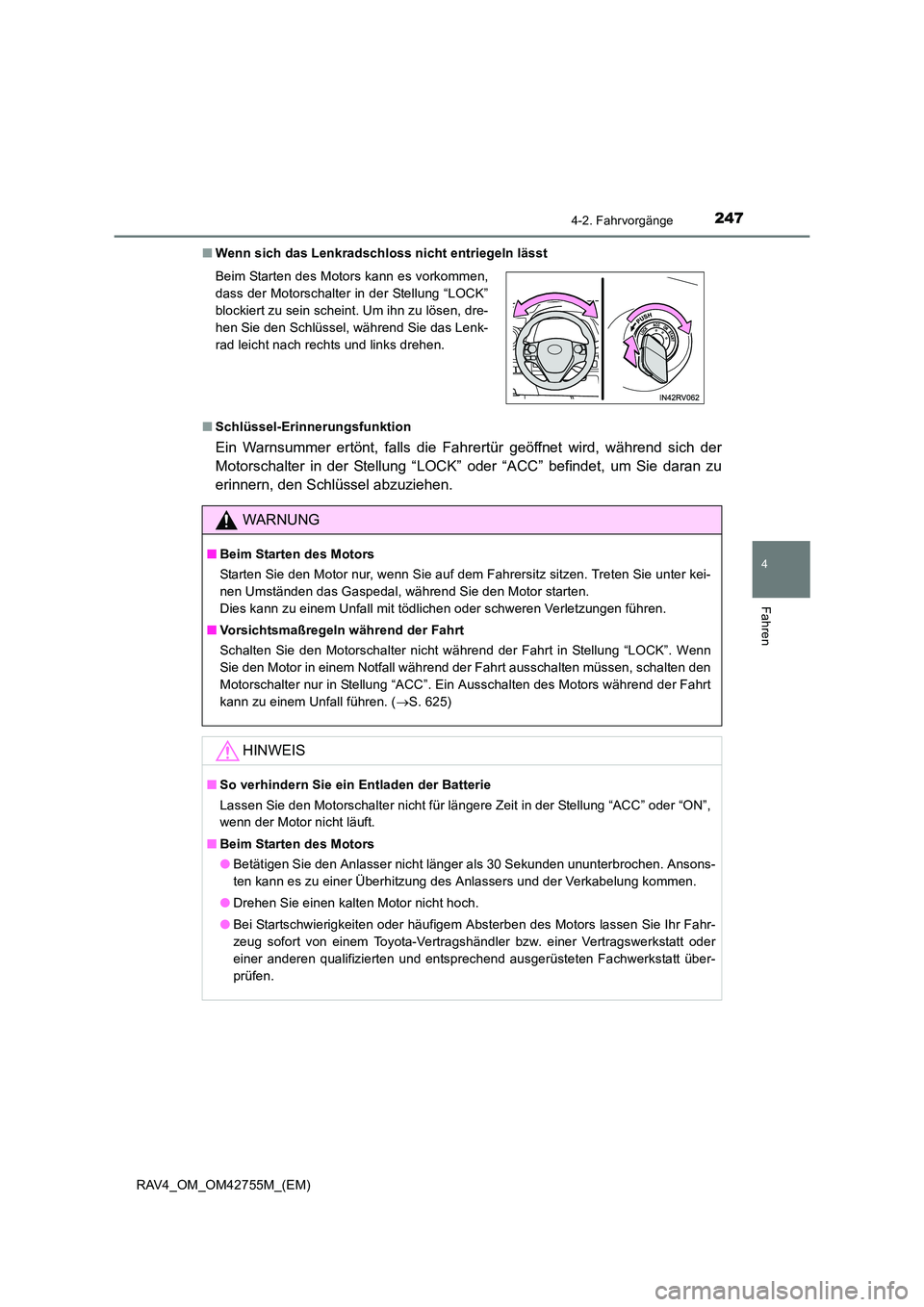

2474-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42755M_(EM)■
Wenn sich das Lenkradschloss nicht entriegeln lässt
■ Schlüssel-Erinnerungsfunktion
Ein Warnsummer ertönt, falls die Fahrertür geöffnet wird, während sich der
Motorschalter in der Stellung “LOCK” oder “ACC” befindet, um Sie daran zu
erinnern, den Schlüssel abzuziehen.
Beim Starten des Motors kann es vorkommen,
dass der Motorschalter in der Stellung “LOCK”
blockiert zu sein scheint. Um ihn zu lösen, dre-
hen Sie den Schlüssel, während Sie das Lenk-
rad leicht nach rechts und links drehen.
WARNUNG
■ Beim Starten des Motors
Starten Sie den Motor nur, wenn Sie auf dem Fahrersitz sitzen. Treten Sie unter kei-
nen Umständen das Gaspedal, während Sie den Motor starten.
Dies kann zu einem Unfall mit tödlichen oder schweren Verletzungen führen.
■ Vorsichtsmaßregeln während der Fahrt
Schalten Sie den Motorschalter nicht während der Fahrt in Stellung “LOCK”. Wenn
Sie den Motor in einem Notfall während der Fahrt ausschalten müssen, schalten den
Motorschalter nur in Stellung “ACC”. Ein Ausschalten des Motors während der Fahrt
kann zu einem Unfall führen. ( →S. 625)
HINWEIS
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie den Motorschalter nicht für längere Zeit in der Stellung “ACC” oder “ON”,
wenn der Motor nicht läuft.
■ Beim Starten des Motors
●Betätigen Sie den Anlasser nicht länger als 30 Sekunden ununterbrochen. Ansons-
ten kann es zu einer Überhitzung des Anlassers und der Verkabelung kommen.
● Drehen Sie einen kalten Motor nicht hoch.
● Bei Startschwierigkeiten oder häufigem Absterben des Motors lassen Sie Ihr Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt über-
prüfen.

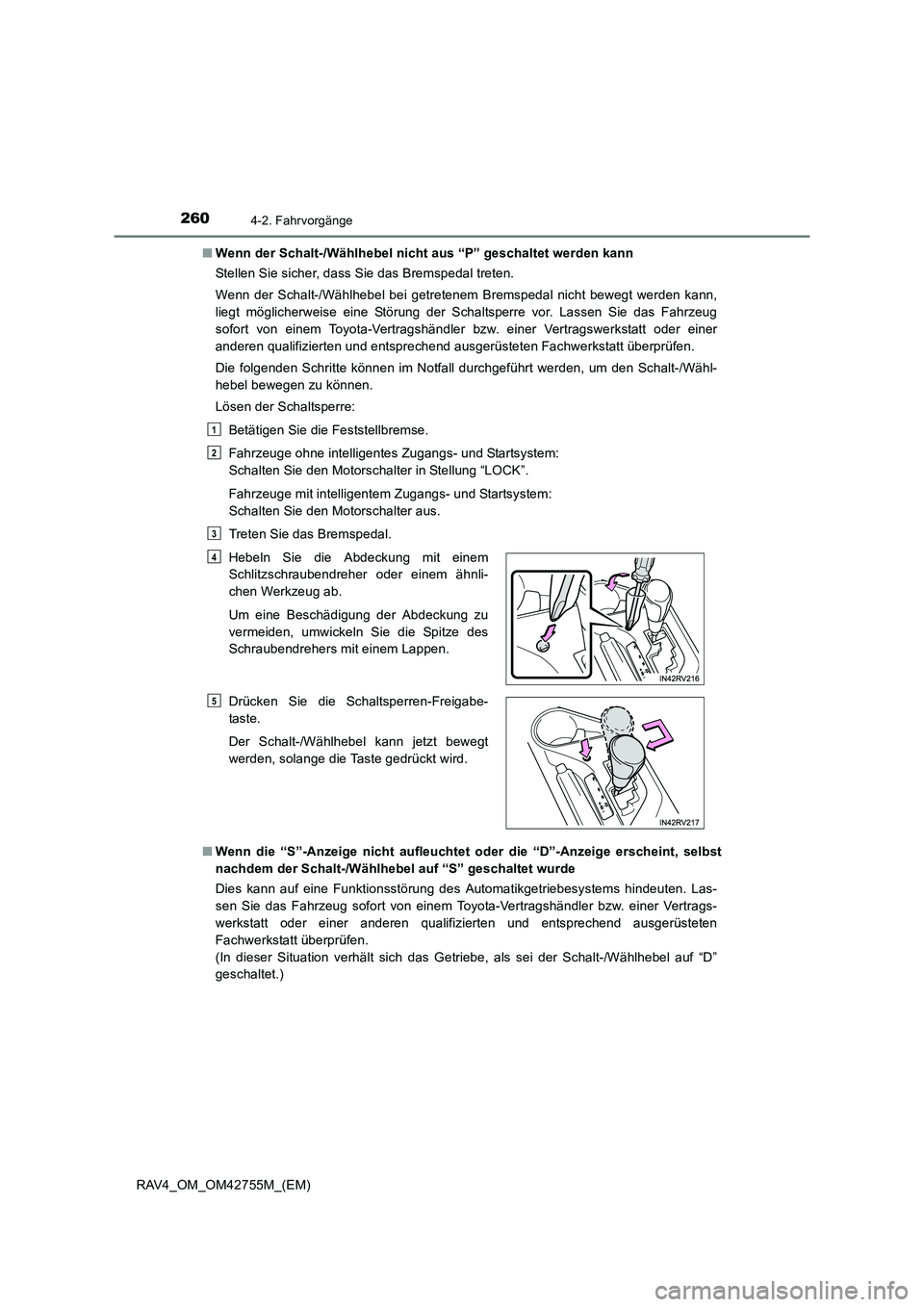

2604-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)■
Wenn der Schalt-/Wählhebel nicht aus “P” geschaltet werden kann
Stellen Sie sicher, dass Sie das Bremspedal treten.
Wenn der Schalt-/Wählhebel bei getretenem Bremspedal nicht bewegt werden kann,
liegt möglicherweise eine Störung der Schaltsperre vor. Lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Die folgenden Schritte können im Notfall durchgeführt werden, um den Schalt-/Wähl-
hebel bewegen zu können.
Lösen der Schaltsperre:
Betätigen Sie die Feststellbremse.
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Schalten Sie den Motorschalter in Stellung “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter aus.
Treten Sie das Bremspedal.
■ Wenn die “S”-Anzeige nicht aufleuchtet oder die “D”-Anzeige erscheint, selbst
nachdem der Schalt-/Wählhebel auf “S” geschaltet wurde
Dies kann auf eine Funktionsstörung des Automatikgetriebesystems hindeuten. Las-
sen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
(In dieser Situation verhält sich das Getriebe, als sei der Schalt-/Wählhebel auf “D”
geschaltet.)Hebeln Sie die Abdeckung mit einem
Schlitzschraubendreher oder einem ähnli-
chen Werkzeug ab.
Um eine Beschädigung der Abdeckung zu
vermeiden, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Drücken Sie die Schaltsperren-Freigabe-
taste.
Der Schalt-/Wählhebel kann jetzt bewegt
werden, solange die Taste gedrückt wird.
1
2
3
4
5

2684-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)■
Schaltsperre
Die Schaltsperre verhindert eine versehentliche Betätigung des Schalt-/Wählhebels
beim Starten.
Der Schalt-/Wählhebel lässt sich nur aus Position “P” bewegen, wenn sich der Motor-
schalter in Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem)
bzw. im Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem)
befindet und das Bremspedal getreten wird.
■ Wenn der Schalt-/Wählhebel nicht aus “P” geschaltet werden kann
Stellen Sie sicher, dass Sie das Bremspedal treten.
Wenn der Schalt-/Wählhebel bei getretenem Bremspedal nicht bewegt werden kann,
liegt möglicherweise eine Störung der Schaltsperre vor. Lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Die folgenden Schritte können im Notfall durchgeführt werden, um den Schalt-/Wähl-
hebel bewegen zu können.
Lösen der Schaltsperre:
Betätigen Sie die Feststellbremse.
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Schalten Sie den Motorschalter in Stellung “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter aus.
Treten Sie das Bremspedal.
Hebeln Sie die Abdeckung mit einem
Schlitzschraubendreher oder einem ähnli-
chen Werkzeug ab.
Um eine Beschädigung der Abdeckung zu
vermeiden, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Drücken Sie die Schaltsperren-Freigabe-
taste.
Der Schalt-/Wählhebel kann jetzt bewegt
werden, solange die Taste gedrückt wird.
1
2
3
4
5

2774-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42755M_(EM)■
Schaltsperre
Die Schaltsperre verhindert eine versehentliche Betätigung des Schalt-/Wählhebels
beim Starten.
Der Schalt-/Wählhebel lässt sich nur aus Position “P” bewegen, wenn sich der Motor-
schalter in Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem)
bzw. im Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem)
befindet und das Bremspedal getreten wird.
■ Wenn der Schalt-/Wählhebel nicht aus “P” geschaltet werden kann
Stellen Sie sicher, dass Sie das Bremspedal treten.
Wenn der Schalt-/Wählhebel bei getretenem Bremspedal nicht bewegt werden kann,
liegt möglicherweise eine Störung der Schaltsperre vor. Lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Die folgenden Schritte können im Notfall durchgeführt werden, um den Schalt-/Wähl-
hebel bewegen zu können.
Lösen der Schaltsperre:
Betätigen Sie die Feststellbremse.
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Schalten Sie den Motorschalter in Stellung “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter aus.
Treten Sie das Bremspedal.
Hebeln Sie die Abdeckung mit einem
Schlitzschraubendreher oder einem ähnli-
chen Werkzeug ab.
Um eine Beschädigung der Abdeckung zu
vermeiden, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Drücken Sie die Schaltsperren-Freigabe-
taste.
Der Schalt-/Wählhebel kann jetzt bewegt
werden, solange die Taste gedrückt wird.
1
2
3
4
5

2914-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42755M_(EM)
Mit diesem System werden die Scheinwerfer für 30 Sekunden eingeschaltet,
wenn der Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) oder ausgeschaltet wird (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).
Ziehen Sie den Hebel zu sich hin und
lassen Sie ihn los, wenn sich der
Scheinwerferschalter in Stellung
oder befindet, nachdem Sie den
Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. aus-
geschaltet haben (Fahrzeuge mit
intelligentem Zugangs- und Startsys-
tem).
Ziehen Sie zum Ausschalten der Leuchten den Hebel zu sich hin und lassen Sie ihn
wieder los.
■Tagfahrlichtsystem
Damit Ihr Fahrzeug auch am Tage für andere Verkehrsteilnehmer besser erkennbar
ist, schalten sich die Tagfahrlichter automatisch ein, wenn der Motor gestartet und die
Feststellbremse gelöst wird und der Scheinwerferschalter ausgeschaltet ist oder sich
in Stellung befindet. (Sie leuchten heller als die vorderen Standlichter.) Die Tag-
fahrlichter sind nicht zur Verwendung in der Nacht geeignet.
■ Sensor für die Einstellung der Scheinwerferhelligkeit (falls vorhanden)
Follow-Me-Home-System
Wenn sich ein Gegenstand vor dem Sensor
befindet oder etwas an der Windschutzscheibe
befestigt ist, funktioniert der Sensor möglicher-
weise nicht einwandfrei.
Der Sensor zur Erfassung der Menge des
Umgebungslichts wird in diesem Fall beein-
trächtigt und eine Funktionsstörung der
Scheinwerferautomatik könnte die Folge sein.

2924-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42755M_(EM)■
System zum automatischen Ausschalten der Fahrzeugleuchten
XTy p A
● Wenn sich der Scheinwerferschalter in Stellung oder befindet:
Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der
Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Start-
system) bzw. ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Start-
system).
● Wenn sich der Scheinwerferschalter in Stellung befindet:
Die Leuchten werden ausgeschaltet, nachdem der Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. ausgeschaltet wurde
(Fahrzeuge mit intelligentem Zugangs- und Startsystem).
XTy p B
● Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der
Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Start-
system) bzw. ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Start-
system).
Um die Leuchten wieder einzuschalten, schalten Sie den Motorschalter in Stellung
“ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus
IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem) oder schalten
Sie den Scheinwerferschalter einmal aus oder auf und dann wieder zurück auf
oder .
■ Warnsummer für eingeschaltete Scheinwerfer
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Ein Warnsummer ertönt, wenn der Motorschalter in Stellung “LOCK” geschaltet, der
Schlüssel abgezogen und die Fahrertür geöffnet wird, während die Leuchten einge-
schaltet sind.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Ein Warnsummer ertönt, wenn der Motorschalter ausgeschaltet und die Fahrertür
geöffnet wird, während die Leuchten eingeschaltet sind.
■ Automatische Leuchtweitenregulierung (falls vorhanden)
Die Leuchtweite der Scheinwerfer wird entsprechend der Anzahl der Insassen und
den Zuladungsbedingungen des Fahrzeugs automatisch eingestellt, um sicherzustel-
len, dass andere Verkehrsteilnehmer nicht geblendet werden.
■ Persönliche Einstellungen
Sie können Einstellungen (z. B. die Empfindlichkeit des Lichtsensors) ändern.
(Anpassbare Funktionen: →S. 755)
HINWEIS
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie die Leuchten bei abgestelltem Motor nicht länger als nötig eingeschaltet.

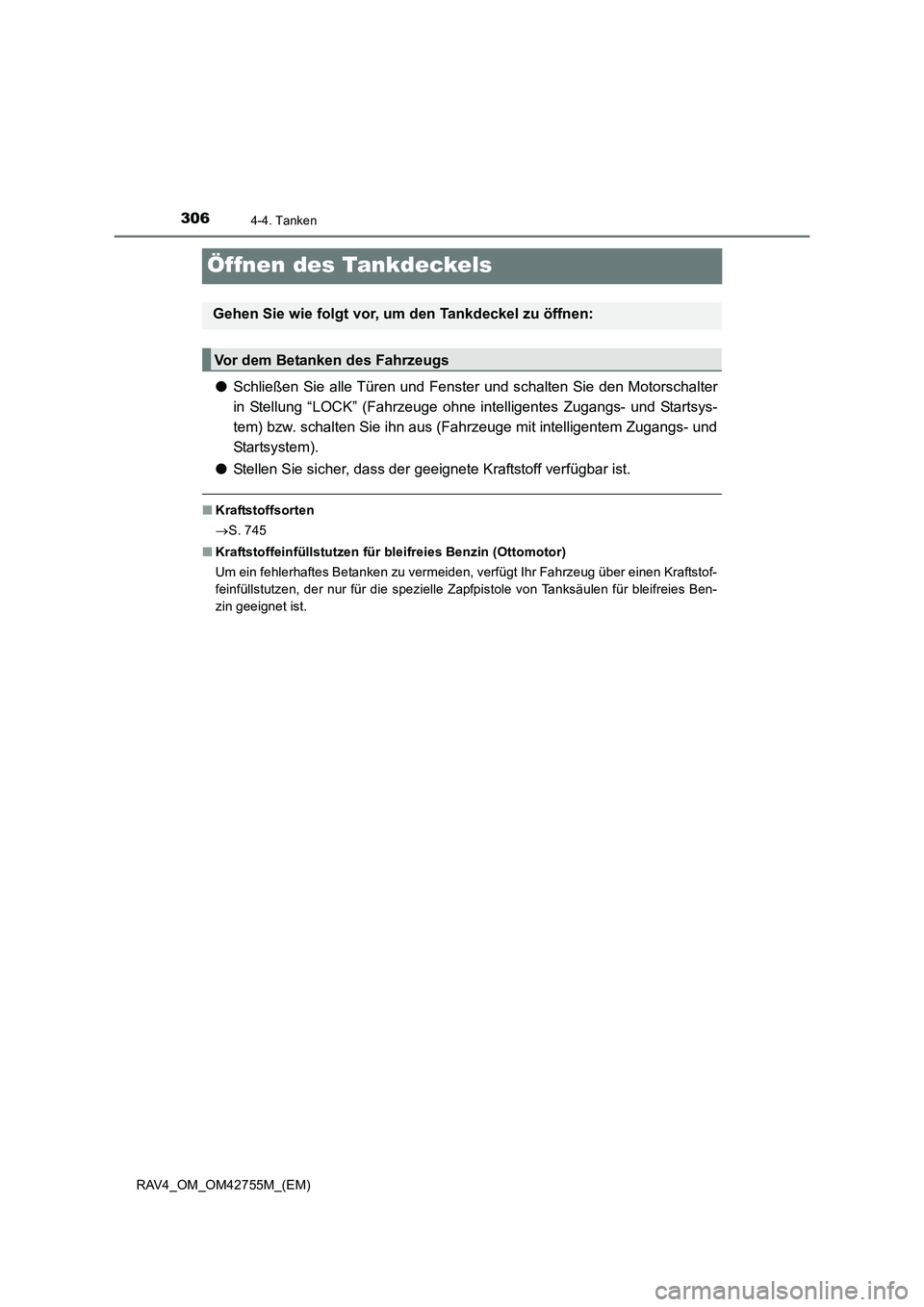

3064-4. Tanken
RAV4_OM_OM42755M_(EM)
Öffnen des Tankdeckels
●Schließen Sie alle Türen und Fenster und schalten Sie den Motorschalter
in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Startsys-
tem) bzw. schalten Sie ihn aus (Fahrzeuge mit intelligentem Zugangs- und
Startsystem).
● Stellen Sie sicher, dass der geeignete Kraftstoff verfügbar ist.
■Kraftstoffsorten
→S. 745
■ Kraftstoffeinfüllstutzen für bleifreies Benzin (Ottomotor)
Um ein fehlerhaftes Betanken zu vermeiden, verfügt Ihr Fahrzeug über einen Kraftstof-
feinfüllstutzen, der nur für die spezielle Zapfpistole von Tanksäulen für bleifreies Ben-
zin geeignet ist.
Gehen Sie wie folgt vor, um den Tankdeckel zu öffnen:
Vor dem Betanken des Fahrzeugs
