119
2
2. Kombiinstrument
Kombiinstrument
RAV4_OM_OM42755M_(EM)

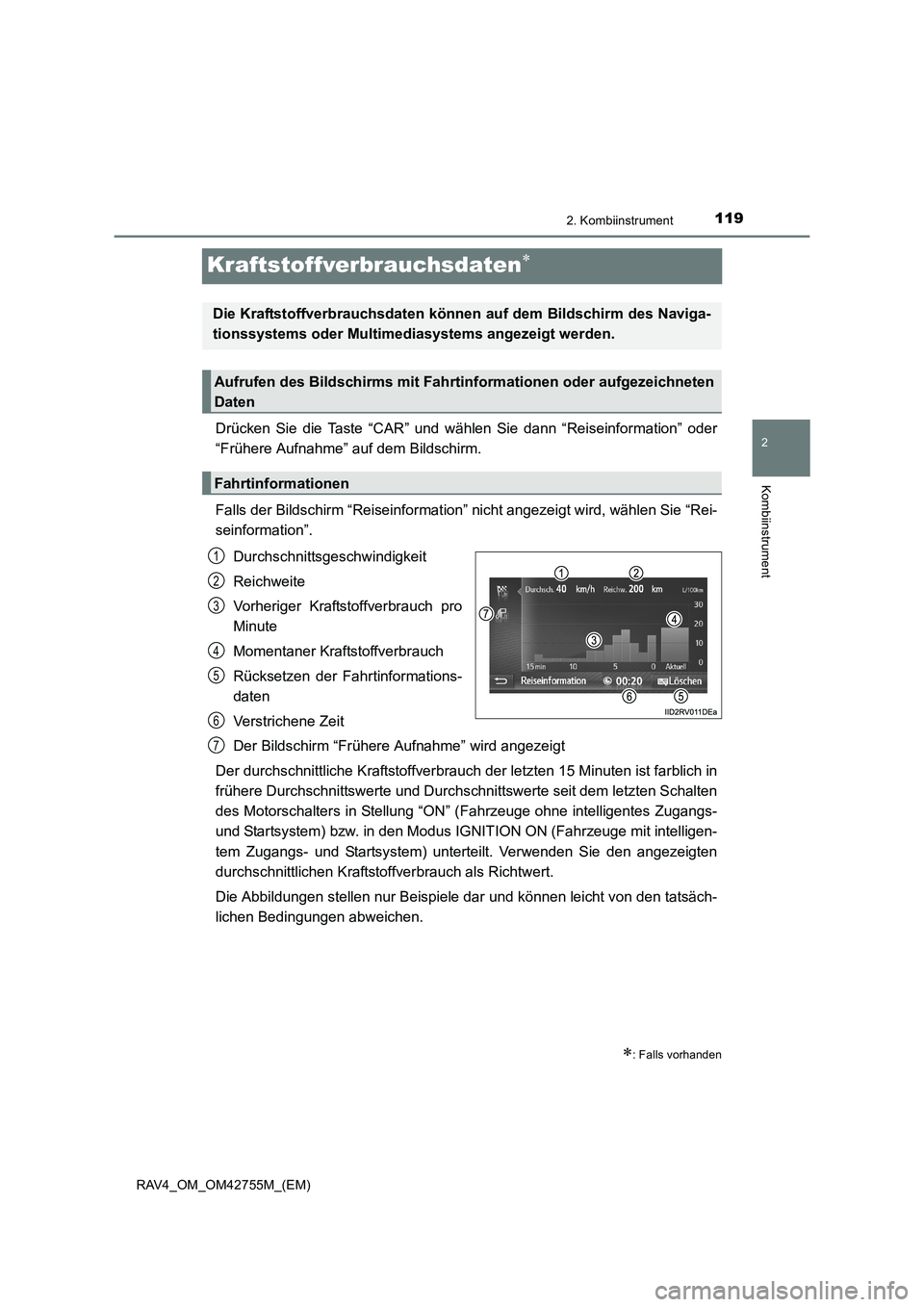

Kraftstoffverbrauchsdaten∗
Drücken Sie die Taste “CAR” und wählen Sie dann “Reiseinformation” oder
“Frühere Aufnahme” auf dem Bildschirm.
Falls der Bildschirm “Reiseinformation” nicht angezeigt wird, wählen Sie “Rei-
seinformation”.
Durchschnittsgeschwindigkeit
Reichweite
Vorheriger Kraftstoffverbrauch pro
Minute
Momentaner Kraftstoffverbrauch
Rücksetzen der Fahrtinformations-
daten
Verstrichene Zeit
Der Bildschirm “Frühere Aufnahme” wird angezeigt
Der durchschnittliche Kraftstoffverbrauc h der letzten 15 Minuten ist farblich in
frühere Durchschnittswerte und Durchschnittswerte seit dem letzten Schalten
des Motorschalters in Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs-
und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intelligen-
tem Zugangs- und Startsystem) unterteilt. Verwenden Sie den angezeigten
durchschnittlichen Kraftstoffverbrauch als Richtwert.
Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsäch-
lichen Bedingungen abweichen.
∗: Falls vorhanden
Die Kraftstoffverbrauchsdaten könn en auf dem Bildschirm des Naviga-
tionssystems oder Multimedi asystems angezeigt werden.
Aufrufen des Bildschirms mit Fahrtinformationen oder aufgezeichneten
Daten
Fahrtinformationen
1
2
3
4
5
6
7

1483-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42755M_(EM)

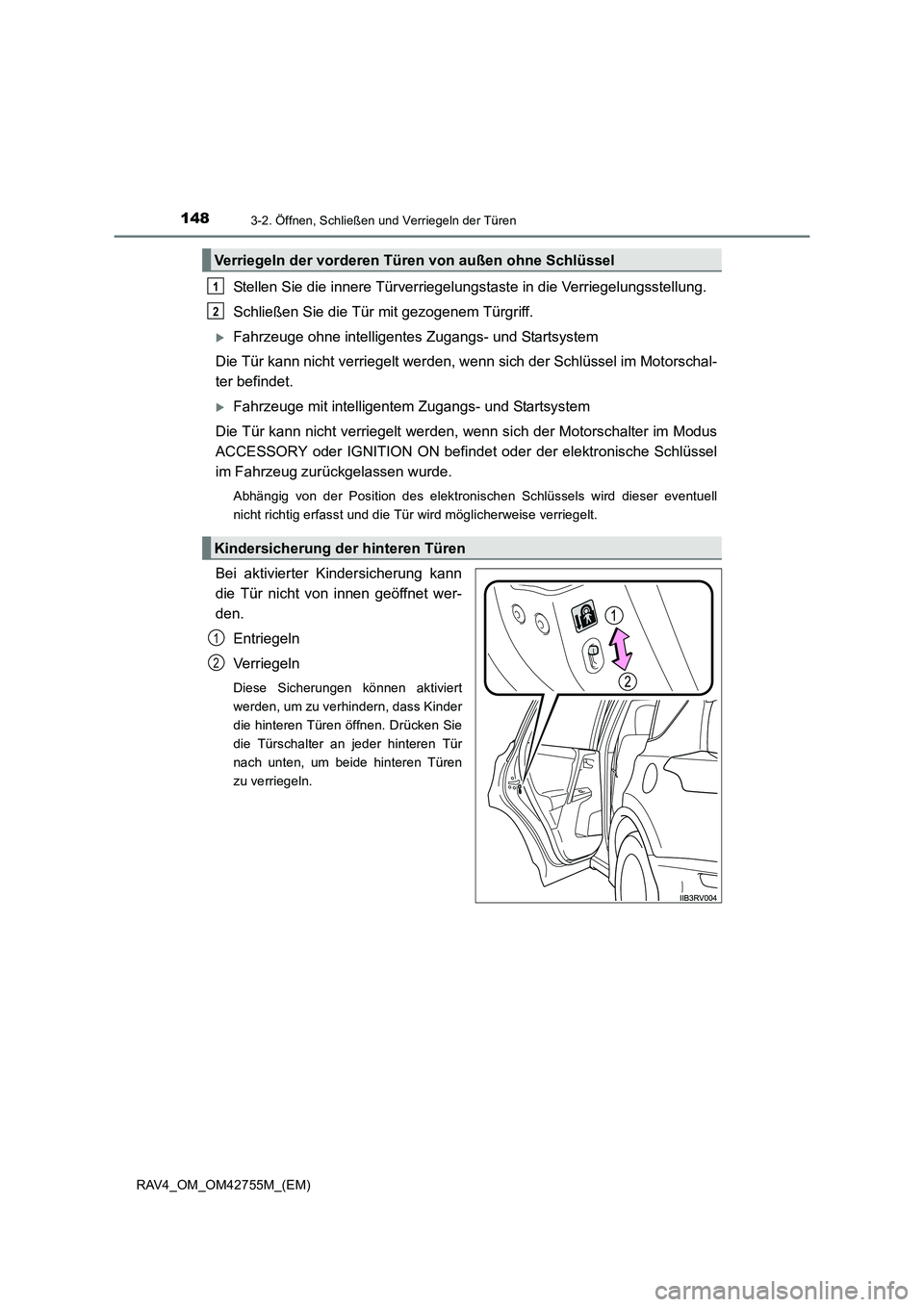

Stellen Sie die innere Türverriegelungstaste in die Verriegelungsstellung.
Schließen Sie die Tür mit gezogenem Türgriff.
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Die Tür kann nicht verriegelt werden, wenn sich der Schlüssel im Motorschal-
ter befindet.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Die Tür kann nicht verriegelt werden, wenn sich der Motorschalter im Modus
ACCESSORY oder IGNITION ON befindet oder der elektronische Schlüssel
im Fahrzeug zurückgelassen wurde.
Abhängig von der Position des elektronischen Schlüssels wird dieser eventuell
nicht richtig erfasst und die Tür wird möglicherweise verriegelt.
Bei aktivierter Kindersicherung kann
die Tür nicht von innen geöffnet wer-
den.
Entriegeln
Verriegeln
Diese Sicherungen können aktiviert
werden, um zu verhindern, dass Kinder
die hinteren Türen öffnen. Drücken Sie
die Türschalter an jeder hinteren Tür
nach unten, um beide hinteren Türen
zu verriegeln.
Verriegeln der vorderen Türen von außen ohne Schlüssel
Kindersicherung der hinteren Türen
1
2
1
2

1653-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)

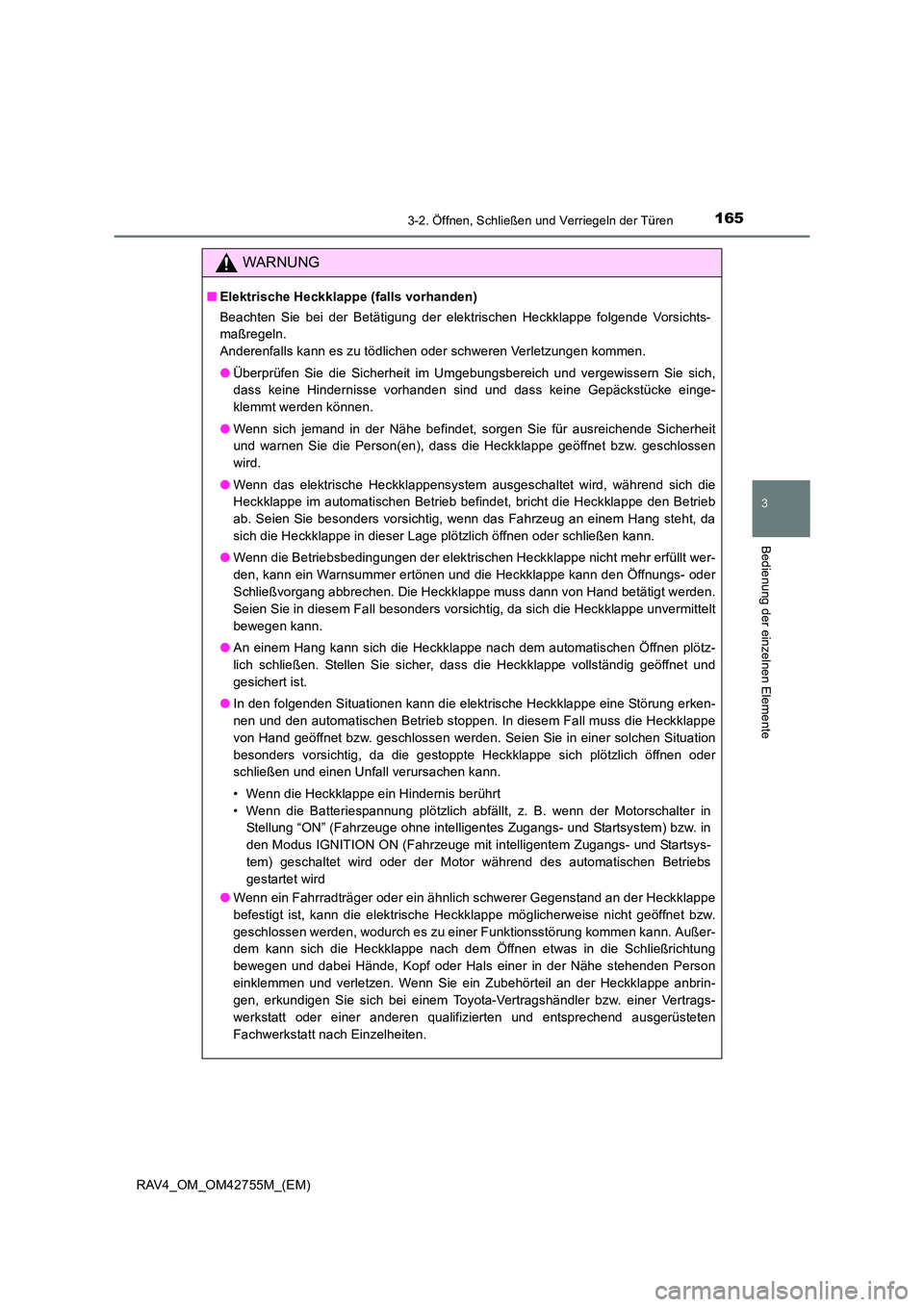

WARNUNG
■Elektrische Heckklappe (falls vorhanden)
Beachten Sie bei der Betätigung der elektrischen Heckklappe folgende Vorsichts-
maßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Überprüfen Sie die Sicherheit im Umgebungsbereich und vergewissern Sie sich,
dass keine Hindernisse vorhanden sind und dass keine Gepäckstücke einge-
klemmt werden können.
● Wenn sich jemand in der Nähe befindet, sorgen Sie für ausreichende Sicherheit
und warnen Sie die Person(en), dass die Heckklappe geöffnet bzw. geschlossen
wird.
● Wenn das elektrische Heckklappensystem ausgeschaltet wird, während sich die
Heckklappe im automatischen Betrieb befindet, bricht die Heckklappe den Betrieb
ab. Seien Sie besonders vorsichtig, wenn das Fahrzeug an einem Hang steht, da
sich die Heckklappe in dieser Lage plötzlich öffnen oder schließen kann.
● Wenn die Betriebsbedingungen der elektrischen Heckklappe nicht mehr erfüllt wer-
den, kann ein Warnsummer ertönen und die Heckklappe kann den Öffnungs- oder
Schließvorgang abbrechen. Die Heckklappe muss dann von Hand betätigt werden.
Seien Sie in diesem Fall besonders vorsichtig, da sich die Heckklappe unvermittelt
bewegen kann.
● An einem Hang kann sich die Heckklappe nach dem automatischen Öffnen plötz-
lich schließen. Stellen Sie sicher, dass die Heckklappe vollständig geöffnet und
gesichert ist.
● In den folgenden Situationen kann die elektrische Heckklappe eine Störung erken-
nen und den automatischen Betrieb stoppen. In diesem Fall muss die Heckklappe
von Hand geöffnet bzw. geschlossen werden. Seien Sie in einer solchen Situation
besonders vorsichtig, da die gestoppte Heckklappe sich plötzlich öffnen oder
schließen und einen Unfall verursachen kann.
• Wenn die Heckklappe ein Hindernis berührt
• Wenn die Batteriespannung plötzlich abfällt, z. B. wenn der Motorschalter in
Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in
den Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem) geschaltet wird oder der Motor während des automatischen Betriebs
gestartet wird
● Wenn ein Fahrradträger oder ein ähnlich schwerer Gegenstand an der Heckklappe
befestigt ist, kann die elektrische Heckklappe möglicherweise nicht geöffnet bzw.
geschlossen werden, wodurch es zu einer Funktionsstörung kommen kann. Außer-
dem kann sich die Heckklappe nach dem Öffnen etwas in die Schließrichtung
bewegen und dabei Hände, Kopf oder Hals einer in der Nähe stehenden Person
einklemmen und verletzen. Wenn Sie ein Zubehörteil an der Heckklappe anbrin-
gen, erkundigen Sie sich bei einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt nach Einzelheiten.

197
3
3-3. Einstellen der Sitze
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)

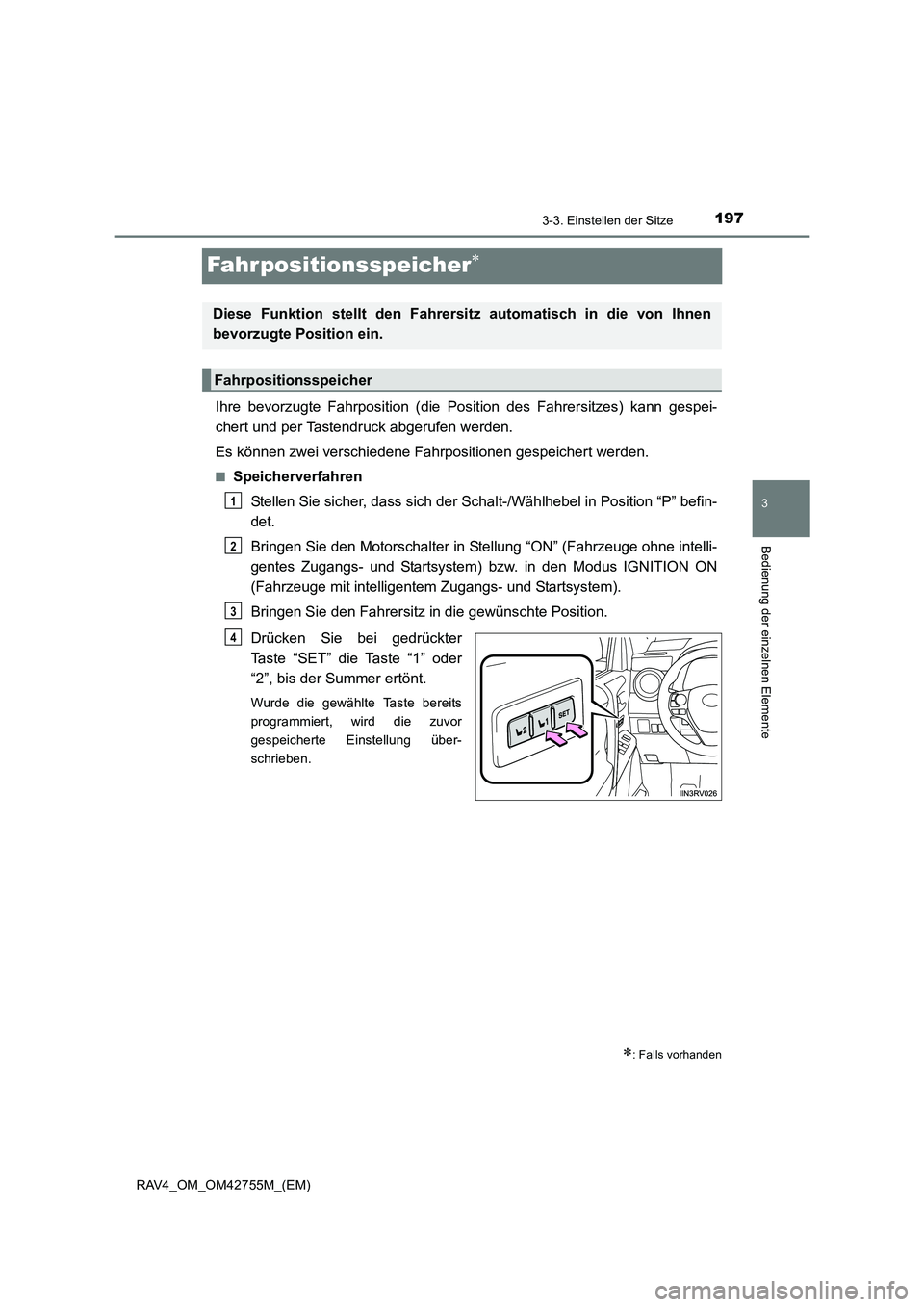

Fahrpositionsspeicher∗
Ihre bevorzugte Fahrposition (die Position des Fahrersitzes) kann gespei-
chert und per Tastendruck abgerufen werden.
Es können zwei verschiedene Fahrpositionen gespeichert werden.
■Speicherverfahren
Stellen Sie sicher, dass sich der Sc halt-/Wählhebel in Position “P” befin-
det.
Bringen Sie den Motorschalter in Stellung “ON” (Fahrzeuge ohne intelli-
gentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem).
Bringen Sie den Fahrersitz in die gewünschte Position.
Drücken Sie bei gedrückter
Taste “SET” die Taste “1” oder
“2”, bis der Summer ertönt.
Wurde die gewählte Taste bereits
programmiert, wird die zuvor
gespeicherte Einstellung über-
schrieben.
∗: Falls vorhanden
Diese Funktion stellt den Fahrersi tz automatisch in die von Ihnen
bevorzugte Position ein.
Fahrpositionsspeicher
1
2
3
4

1983-3. Einstellen der Sitze
RAV4_OM_OM42755M_(EM)■

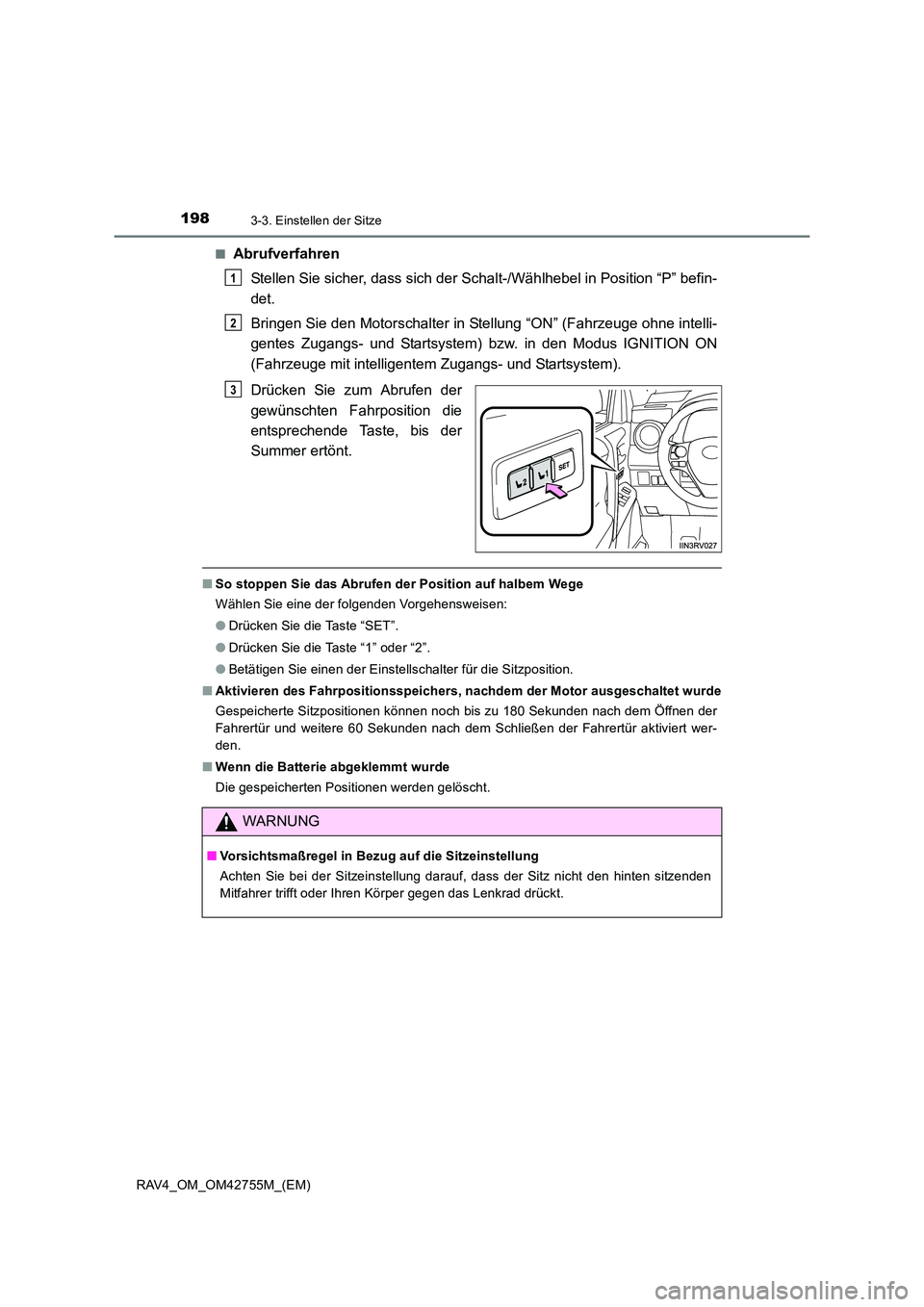

Abrufverfahren
Stellen Sie sicher, dass sich der Sc halt-/Wählhebel in Position “P” befin-
det.
Bringen Sie den Motorschalter in Stellung “ON” (Fahrzeuge ohne intelli-
gentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem).
Drücken Sie zum Abrufen der
gewünschten Fahrposition die
entsprechende Taste, bis der
Summer ertönt.
■ So stoppen Sie das Abrufen der Position auf halbem Wege
Wählen Sie eine der folgenden Vorgehensweisen:
●Drücken Sie die Taste “SET”.
● Drücken Sie die Taste “1” oder “2”.
● Betätigen Sie einen der Einstellschalter für die Sitzposition.
■ Aktivieren des Fahrpositionsspeichers, nachdem der Motor ausgeschaltet wurde
Gespeicherte Sitzpositionen können noch bis zu 180 Sekunden nach dem Öffnen der
Fahrertür und weitere 60 Sekunden nach dem Schließen der Fahrertür aktiviert wer-
den.
■ Wenn die Batterie abgeklemmt wurde
Die gespeicherten Positionen werden gelöscht.
1
2
3
WARNUNG
■Vorsichtsmaßregel in Bezug auf die Sitzeinstellung
Achten Sie bei der Sitzeinstellung darauf, dass der Sitz nicht den hinten sitzenden
Mitfahrer trifft oder Ihren Körper gegen das Lenkrad drückt.

2053-4. Einstellen von Lenkrad und Spiegeln
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)
XAutomatisch abblendbarer Innenrückspiegel
Entsprechend der Helligkeit der Sc heinwerfer nachfolgender Fahrzeuge wird
die reflektierte Lichtmenge automatisch reduziert.
Ein-/Ausschalten der automatischen
Abblendfunktion
Ein/Aus
Wenn die automatische Abblendfunk-
tion eingeschaltet ist, leuchtet die Kon-
trollleuchte auf.
Jedes Mal, wenn der Motorschalter in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intel-
ligentem Zugangs- und Startsystem) geschaltet wird, wird die Funktion wieder ein-
geschaltet.
Durch Drücken der Taste wird die Funktion ausgeschaltet. (Die Kontrollleuchte
erlischt ebenfalls.)
■ Vermeiden von Sensorfehlern (Fahrzeuge mit automatisch abblendbarem Innen-
rückspiegel)
Kontrollleuchte
Um sicherzustellen, dass die Sensoren ein-
wandfrei funktionieren, dürfen diese weder
berührt noch abgedeckt werden.
WARNUNG
Stellen Sie die Spiegelposition nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu tödlichen oder schweren Verletzungen führen kann.

2073-4. Einstellen von Lenkrad und Spiegeln
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)

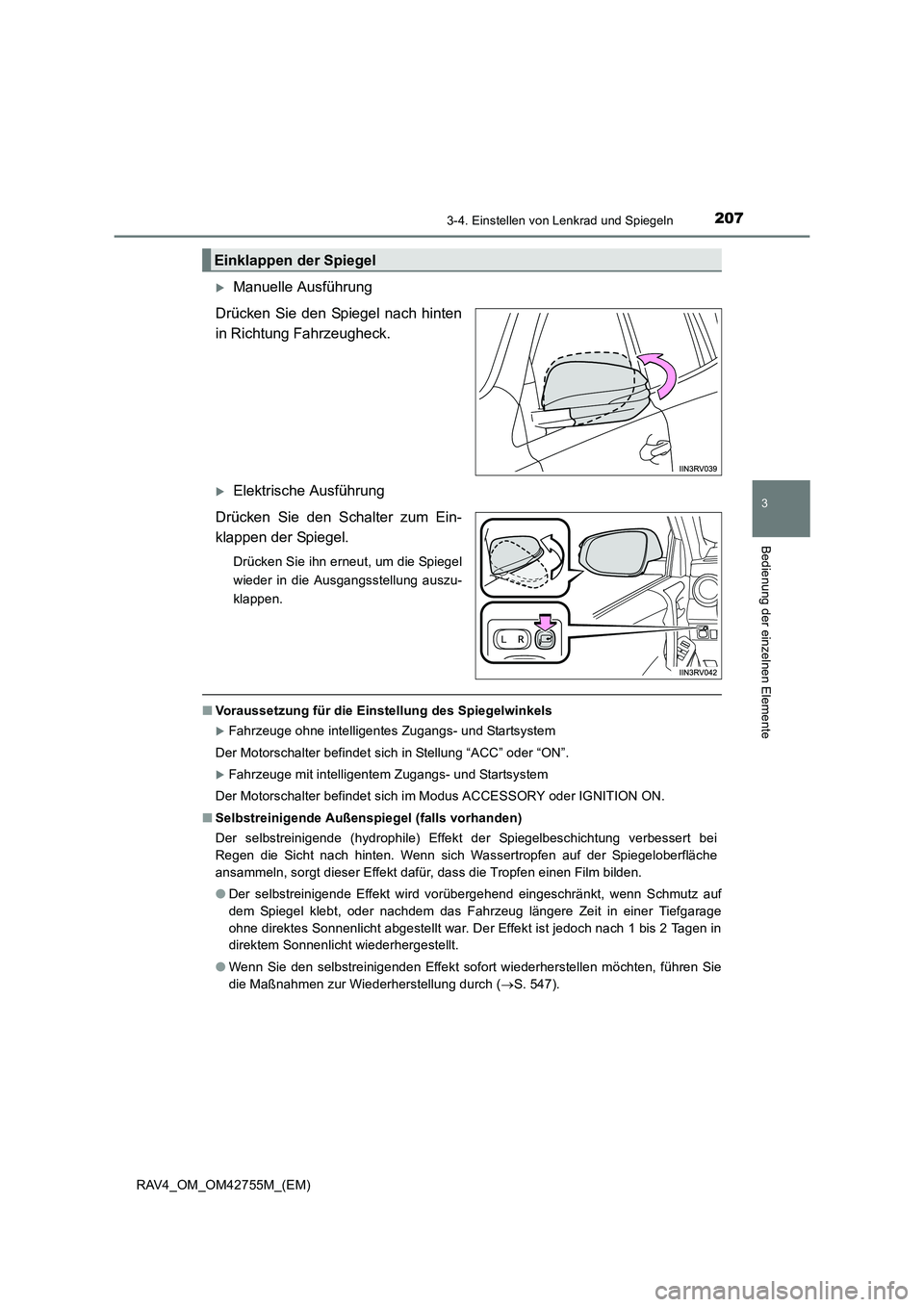

XManuelle Ausführung
Drücken Sie den Spiegel nach hinten
in Richtung Fahrzeugheck.
XElektrische Ausführung
Drücken Sie den Schalter zum Ein-
klappen der Spiegel.
Drücken Sie ihn erneut, um die Spiegel
wieder in die Ausgangsstellung auszu-
klappen.
■ Voraussetzung für die Einstellung des Spiegelwinkels
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ACC” oder “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus ACCESSORY oder IGNITION ON.
■ Selbstreinigende Außenspiegel (falls vorhanden)
Der selbstreinigende (hydrophile) Effekt der Spiegelbeschichtung verbessert bei
Regen die Sicht nach hinten. Wenn sich Wassertropfen auf der Spiegeloberfläche
ansammeln, sorgt dieser Effekt dafür, dass die Tropfen einen Film bilden.
●Der selbstreinigende Effekt wird vorübergehend eingeschränkt, wenn Schmutz auf
dem Spiegel klebt, oder nachdem das Fahrzeug längere Zeit in einer Tiefgarage
ohne direktes Sonnenlicht abgestellt war. Der Effekt ist jedoch nach 1 bis 2 Tagen in
direktem Sonnenlicht wiederhergestellt.
● Wenn Sie den selbstreinigenden Effekt sofort wiederherstellen möchten, führen Sie
die Maßnahmen zur Wiederherstellung durch ( →S. 547).
Einklappen der Spiegel

2103-5. Öffnen und Schließen von Fenstern und Schiebedach
RAV4_OM_OM42755M_(EM)
■Voraussetzung für die Betätigung der elektrischen Fensterheber
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Betätigung der elektrischen Fensterheber nach dem Ausschalten des Motors
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt werden,
nachdem der Motorschalter in Stellung “ACC” oder “LOCK” geschaltet wurde. Sie kön-
nen jedoch nicht mehr betätigt werden, nachdem eine vordere Tür geöffnet wurde.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt werden,
nachdem der Motorschalter in den Modus ACCESSORY oder ausgeschaltet wurde.
Sie können jedoch nicht mehr betätigt werden, nachdem eine vordere Tür geöffnet
wurde.
■ Einklemmschutzfunktion (falls für das Fenster der Fahrertür vorhanden)
Wird beim Schließen des Fensters ein Objekt zwischen Fenster und Fensterrahmen
eingeklemmt, wird die Fensterbewegung gestoppt und das Fenster fährt ein wenig
herunter.
■ Mitnahmeschutzfunktion (falls für das Fenster der Fahrertür vorhanden)
Wird beim Öffnen des Fensters ein Objekt zwischen Fenster und Tür eingeklemmt,
wird die Fensterbewegung gestoppt.
