2624-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)

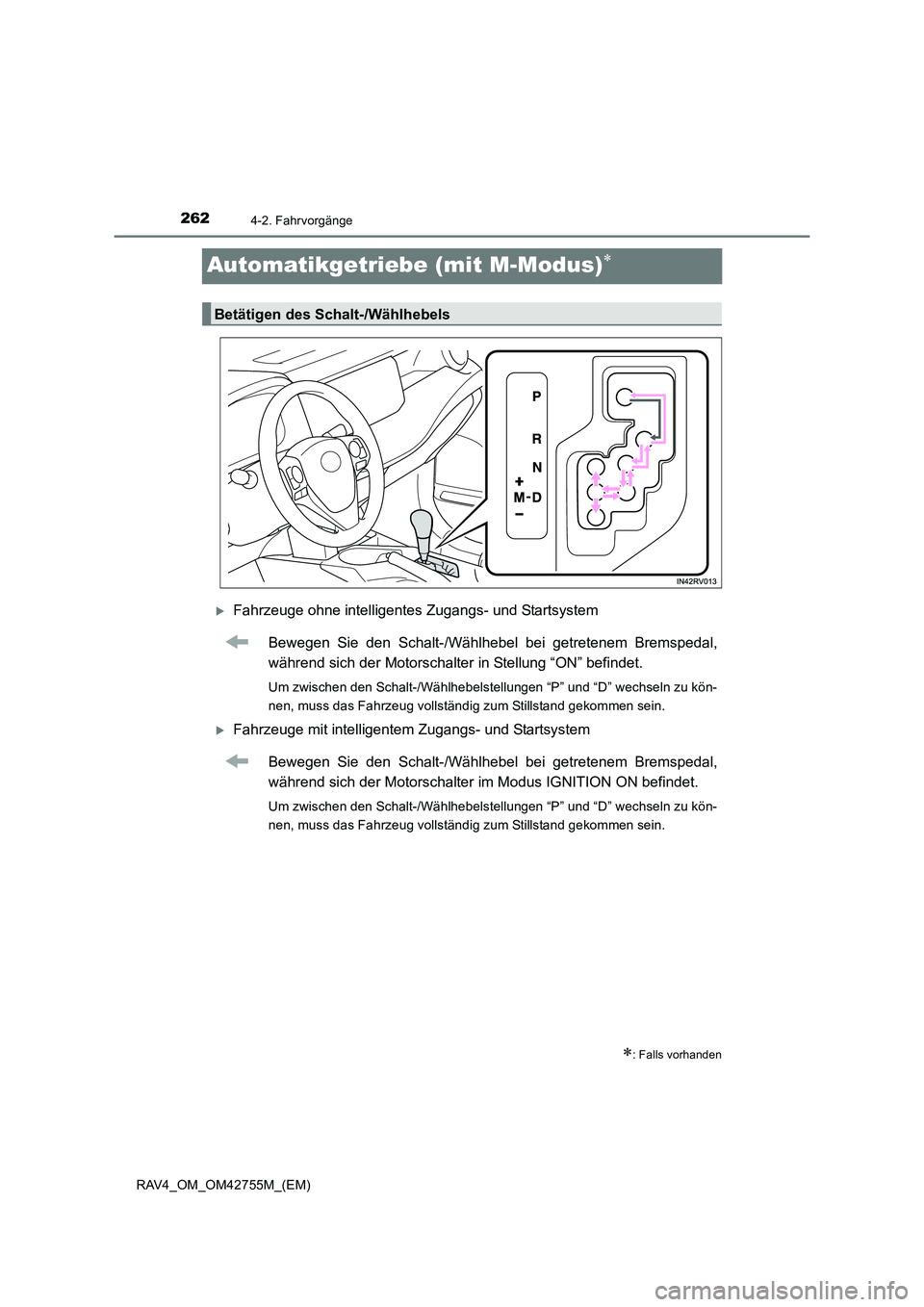

Automatikgetriebe (mit M-Modus)∗
XFahrzeuge ohne intelligentes Zugangs- und StartsystemBewegen Sie den Schalt-/Wählhebel bei getretenem Bremspedal,
während sich der Motorschalter in Stellung “ON” befindet.
Um zwischen den Schalt-/Wählhebelstellungen “P” und “D” wechseln zu kön-
nen, muss das Fahrzeug vollständig zum Stillstand gekommen sein.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Bewegen Sie den Schalt-/Wählhebel bei getretenem Bremspedal,
während sich der Motorschalter im Modus IGNITION ON befindet.
Um zwischen den Schalt-/Wählhebelstellungen “P” und “D” wechseln zu kön-
nen, muss das Fahrzeug vollständig zum Stillstand gekommen sein.
∗: Falls vorhanden
Betätigen des Schalt-/Wählhebels

2684-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)■

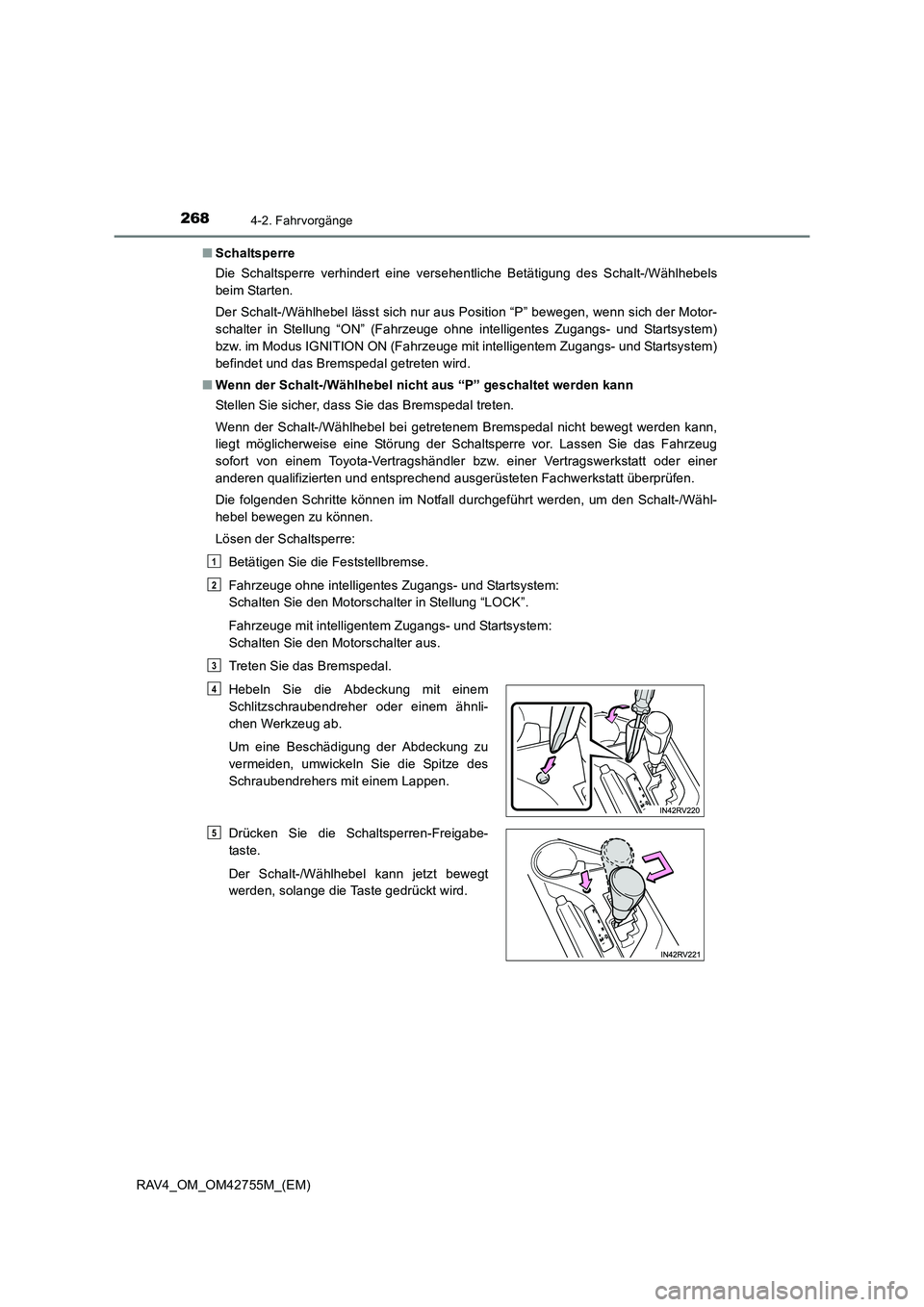

Schaltsperre
Die Schaltsperre verhindert eine versehentliche Betätigung des Schalt-/Wählhebels
beim Starten.
Der Schalt-/Wählhebel lässt sich nur aus Position “P” bewegen, wenn sich der Motor-
schalter in Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem)
bzw. im Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem)
befindet und das Bremspedal getreten wird.
■ Wenn der Schalt-/Wählhebel nicht aus “P” geschaltet werden kann
Stellen Sie sicher, dass Sie das Bremspedal treten.
Wenn der Schalt-/Wählhebel bei getretenem Bremspedal nicht bewegt werden kann,
liegt möglicherweise eine Störung der Schaltsperre vor. Lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Die folgenden Schritte können im Notfall durchgeführt werden, um den Schalt-/Wähl-
hebel bewegen zu können.
Lösen der Schaltsperre:
Betätigen Sie die Feststellbremse.
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Schalten Sie den Motorschalter in Stellung “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter aus.
Treten Sie das Bremspedal.
Hebeln Sie die Abdeckung mit einem
Schlitzschraubendreher oder einem ähnli-
chen Werkzeug ab.
Um eine Beschädigung der Abdeckung zu
vermeiden, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Drücken Sie die Schaltsperren-Freigabe-
taste.
Der Schalt-/Wählhebel kann jetzt bewegt
werden, solange die Taste gedrückt wird.
1
2
3
4
5

271
4
4-2. Fahrvorgänge
Fahren
RAV4_OM_OM42755M_(EM)

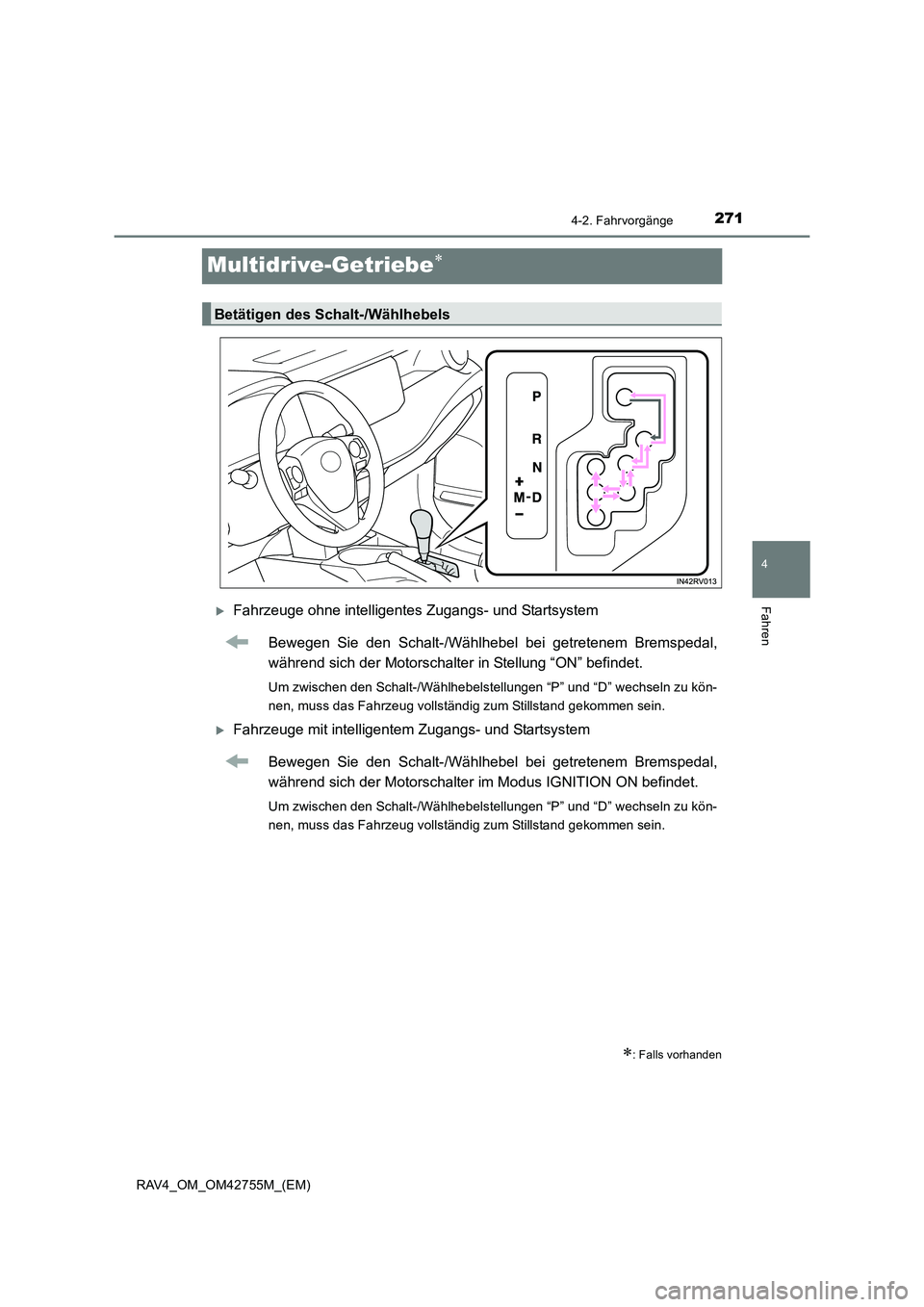

Multidrive-Getriebe∗
XFahrzeuge ohne intelligentes Zugangs- und StartsystemBewegen Sie den Schalt-/Wählhebel bei getretenem Bremspedal,
während sich der Motorschalter in Stellung “ON” befindet.
Um zwischen den Schalt-/Wählhebelstellungen “P” und “D” wechseln zu kön-
nen, muss das Fahrzeug vollständig zum Stillstand gekommen sein.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Bewegen Sie den Schalt-/Wählhebel bei getretenem Bremspedal,
während sich der Motorschalter im Modus IGNITION ON befindet.
Um zwischen den Schalt-/Wählhebelstellungen “P” und “D” wechseln zu kön-
nen, muss das Fahrzeug vollständig zum Stillstand gekommen sein.
∗: Falls vorhanden
Betätigen des Schalt-/Wählhebels

2774-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42755M_(EM)■

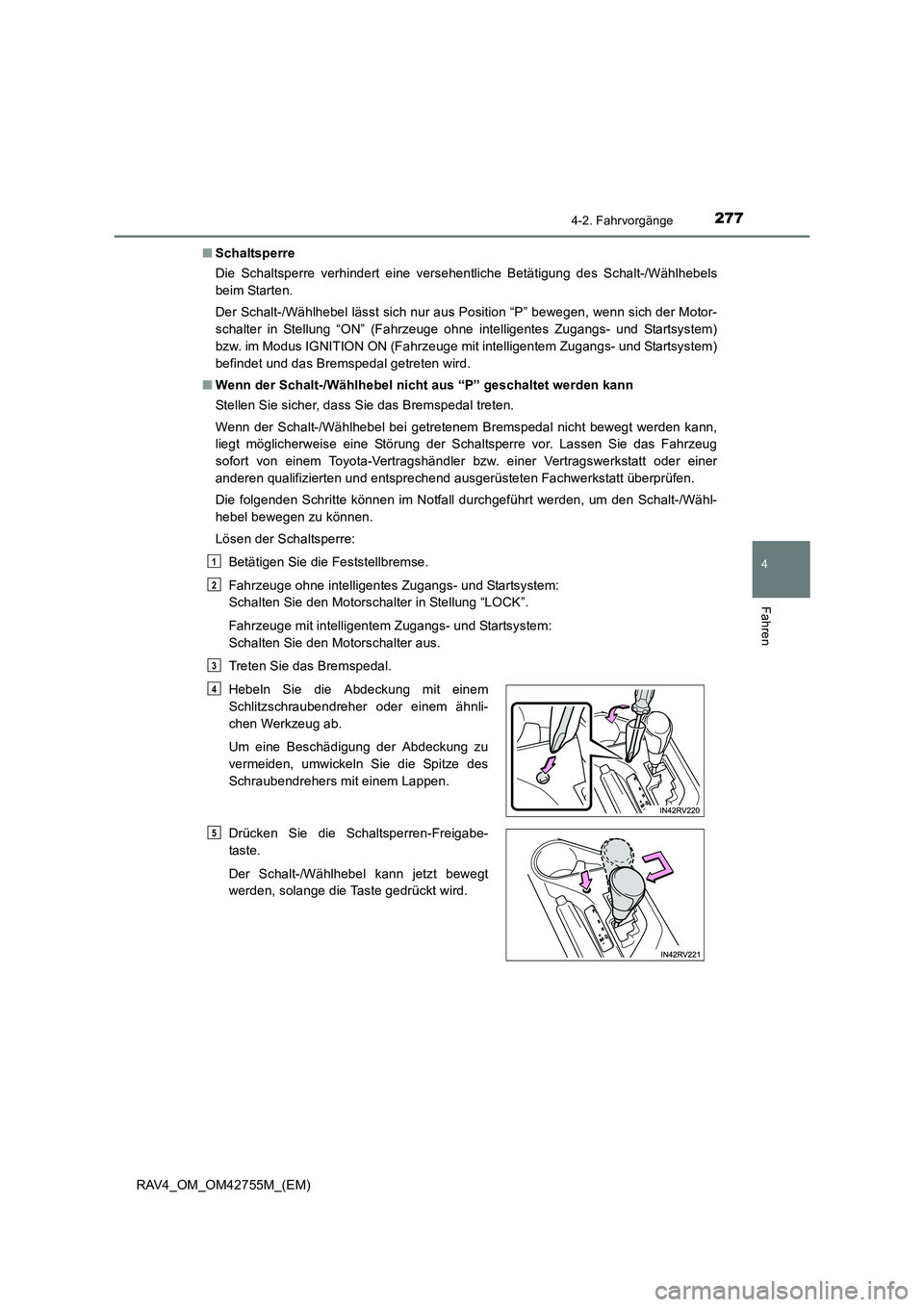

Schaltsperre
Die Schaltsperre verhindert eine versehentliche Betätigung des Schalt-/Wählhebels
beim Starten.
Der Schalt-/Wählhebel lässt sich nur aus Position “P” bewegen, wenn sich der Motor-
schalter in Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem)
bzw. im Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem)
befindet und das Bremspedal getreten wird.
■ Wenn der Schalt-/Wählhebel nicht aus “P” geschaltet werden kann
Stellen Sie sicher, dass Sie das Bremspedal treten.
Wenn der Schalt-/Wählhebel bei getretenem Bremspedal nicht bewegt werden kann,
liegt möglicherweise eine Störung der Schaltsperre vor. Lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Die folgenden Schritte können im Notfall durchgeführt werden, um den Schalt-/Wähl-
hebel bewegen zu können.
Lösen der Schaltsperre:
Betätigen Sie die Feststellbremse.
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Schalten Sie den Motorschalter in Stellung “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter aus.
Treten Sie das Bremspedal.
Hebeln Sie die Abdeckung mit einem
Schlitzschraubendreher oder einem ähnli-
chen Werkzeug ab.
Um eine Beschädigung der Abdeckung zu
vermeiden, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Drücken Sie die Schaltsperren-Freigabe-
taste.
Der Schalt-/Wählhebel kann jetzt bewegt
werden, solange die Taste gedrückt wird.
1
2
3
4
5

2844-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)

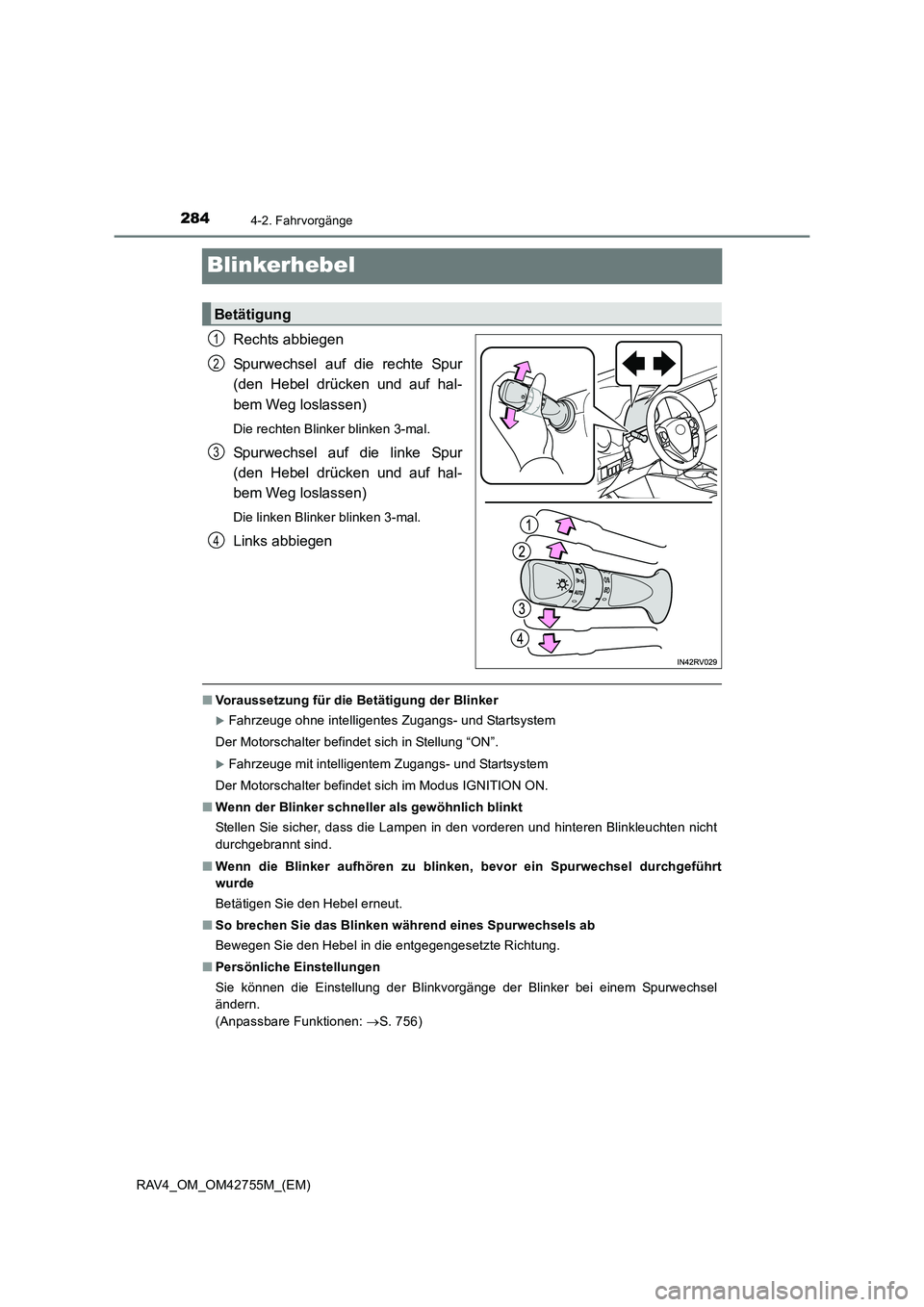

Blinkerhebel
Rechts abbiegen
Spurwechsel auf die rechte Spur
(den Hebel drücken und auf hal-
bem Weg loslassen)
Die rechten Blinker blinken 3-mal.
Spurwechsel auf die linke Spur
(den Hebel drücken und auf hal-
bem Weg loslassen)
Die linken Blinker blinken 3-mal.
Links abbiegen
■Voraussetzung für die Betätigung der Blinker
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Wenn der Blinker schneller als gewöhnlich blinkt
Stellen Sie sicher, dass die Lampen in den vorderen und hinteren Blinkleuchten nicht
durchgebrannt sind.
■ Wenn die Blinker aufhören zu blinken, bevor ein Spurwechsel durchgeführt
wurde
Betätigen Sie den Hebel erneut.
■ So brechen Sie das Blinken während eines Spurwechsels ab
Bewegen Sie den Hebel in die entgegengesetzte Richtung.
■ Persönliche Einstellungen
Sie können die Einstellung der Blinkvorgänge der Blinker bei einem Spurwechsel
ändern.
(Anpassbare Funktionen: →S. 756)
Betätigung
1
2
3
4

2884-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42755M_(EM)
Scheinwerferschalter
Durch Drehen des Hebelendes werden die Leuchten wie folgt eingeschaltet:
XMit Sensor für die Einstellung der ScheinwerferhelligkeitDie vorderen Standlichter, die
Schlussleuchten, die Kenn-
zeichenleuchten und die
Instrumentenbeleuchtung
werden eingeschaltet.
Die Scheinwerfer und alle
oben aufgeführten Leuchten
werden eingeschaltet.
Die Scheinwerfer, die Tag-
fahrlichter ( →S. 291) und alle
oben aufgeführten Leuchten
werden automatisch ein- und
ausgeschaltet.
(Wenn sich der Motorschal-
ter in Stellung “ON” [Fahr-
zeuge ohne intelligentes
Zugangs- und Startsystem]
bzw. im Modus IGNITION ON
[Fahrzeuge mit intelligentem
Zugangs- und Startsystem]
befindet)
Die Scheinwerfer können manuell oder automatisch betätigt werden.
Betätigung
1
2
3
Die Tagfahrlichter werden eingeschaltet. ( →S. 291)4
(falls vorhanden)

2924-3. Betätigen von Beleuchtung und Scheibenwischern
RAV4_OM_OM42755M_(EM)■
System zum automatischen Ausschalten der Fahrzeugleuchten
XTy p A
● Wenn sich der Scheinwerferschalter in Stellung oder befindet:
Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der
Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Start-
system) bzw. ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Start-
system).
● Wenn sich der Scheinwerferschalter in Stellung befindet:
Die Leuchten werden ausgeschaltet, nachdem der Motorschalter in Stellung “LOCK”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. ausgeschaltet wurde
(Fahrzeuge mit intelligentem Zugangs- und Startsystem).
XTy p B
● Die Scheinwerfer und Nebelscheinwerfer werden ausgeschaltet, nachdem der
Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Start-
system) bzw. ausgeschaltet wurde (Fahrzeuge mit intelligentem Zugangs- und Start-
system).
Um die Leuchten wieder einzuschalten, schalten Sie den Motorschalter in Stellung
“ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus
IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem) oder schalten
Sie den Scheinwerferschalter einmal aus oder auf und dann wieder zurück auf
oder .
■ Warnsummer für eingeschaltete Scheinwerfer
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Ein Warnsummer ertönt, wenn der Motorschalter in Stellung “LOCK” geschaltet, der
Schlüssel abgezogen und die Fahrertür geöffnet wird, während die Leuchten einge-
schaltet sind.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Ein Warnsummer ertönt, wenn der Motorschalter ausgeschaltet und die Fahrertür
geöffnet wird, während die Leuchten eingeschaltet sind.
■ Automatische Leuchtweitenregulierung (falls vorhanden)
Die Leuchtweite der Scheinwerfer wird entsprechend der Anzahl der Insassen und
den Zuladungsbedingungen des Fahrzeugs automatisch eingestellt, um sicherzustel-
len, dass andere Verkehrsteilnehmer nicht geblendet werden.
■ Persönliche Einstellungen
Sie können Einstellungen (z. B. die Empfindlichkeit des Lichtsensors) ändern.
(Anpassbare Funktionen: →S. 755)
HINWEIS
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie die Leuchten bei abgestelltem Motor nicht länger als nötig eingeschaltet.

3014-3. Betätigen von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42755M_(EM)

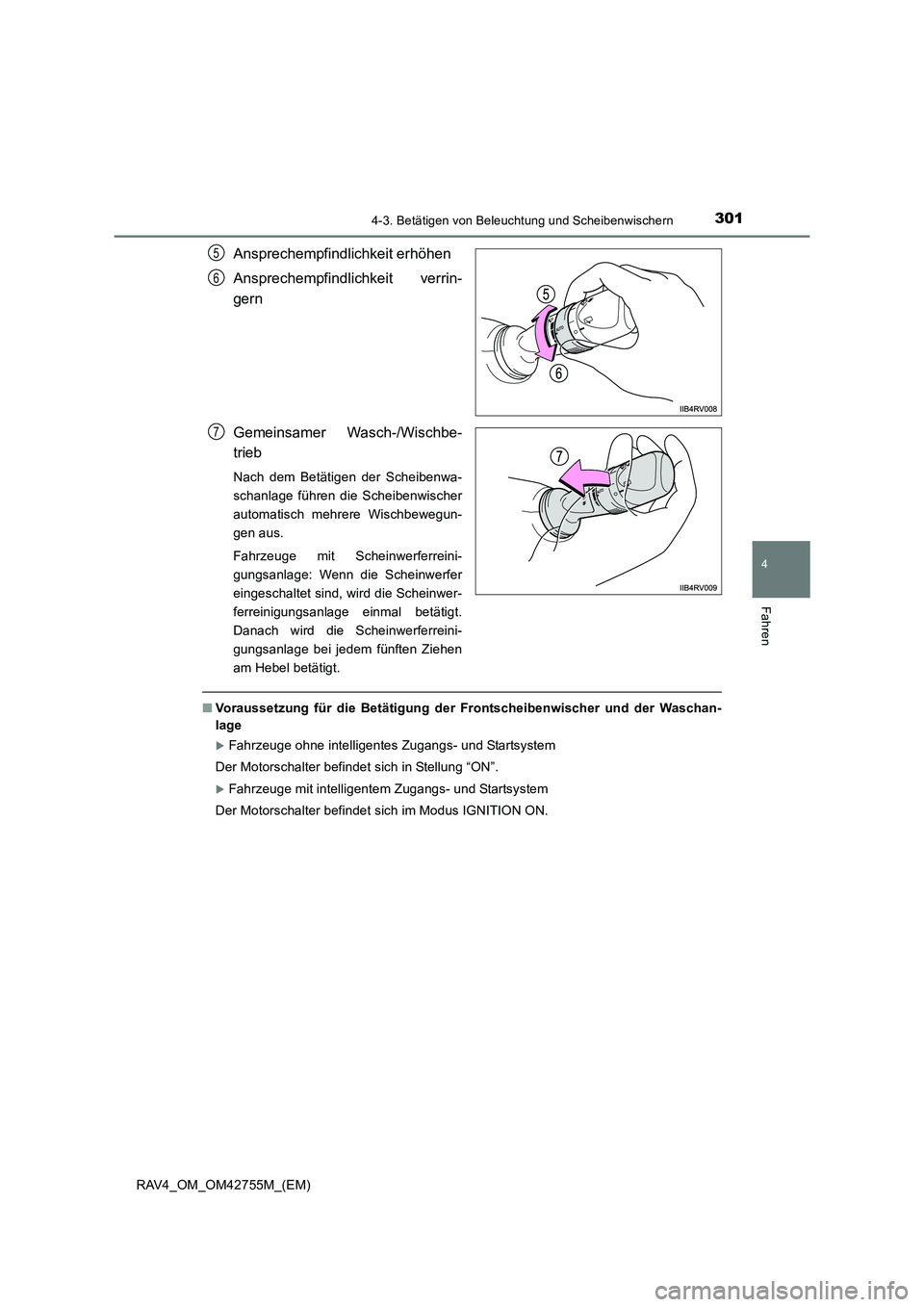

Ansprechempfindlichkeit erhöhen
Ansprechempfindlichkeit verrin-
gern
Gemeinsamer Wasch-/Wischbe-
trieb
Nach dem Betätigen der Scheibenwa-
schanlage führen die Scheibenwischer
automatisch mehrere Wischbewegun-
gen aus.
Fahrzeuge mit Scheinwerferreini-
gungsanlage: Wenn die Scheinwerfer
eingeschaltet sind, wird die Scheinwer-
ferreinigungsanlage einmal betätigt.
Danach wird die Scheinwerferreini-
gungsanlage bei jedem fünften Ziehen
am Hebel betätigt.
■Voraussetzung für die Betätigung der Frontscheibenwischer und der Waschan-
lage
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
5
6
7
