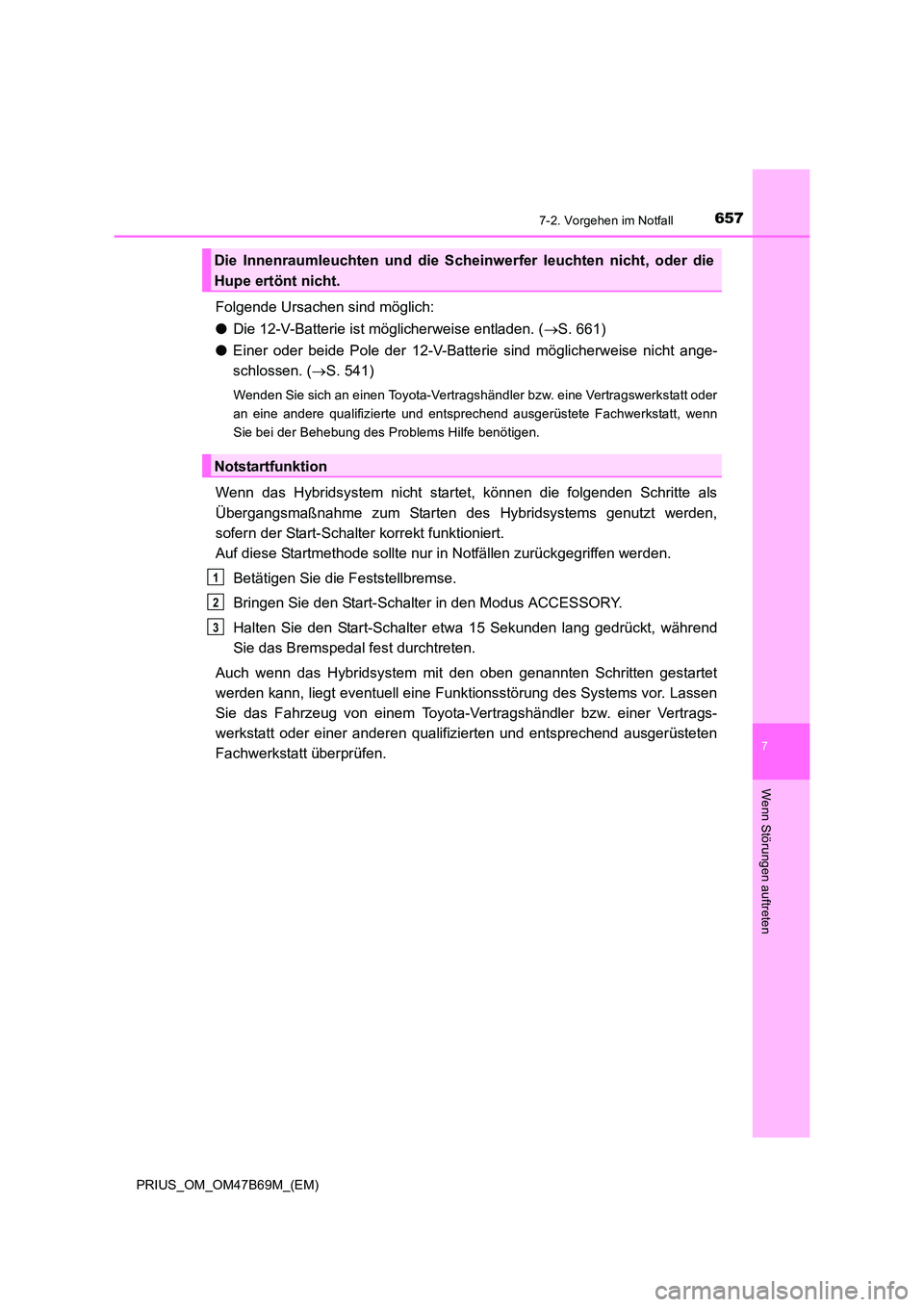

6577-2. Vorgehen im Notfall
PRIUS_OM_OM47B69M_(EM)
7
Wenn Störungen auftreten
Folgende Ursachen sind möglich:
●Die 12-V-Batterie ist möglicherweise entladen. ( →S. 661)
● Einer oder beide Pole der 12-V-Batterie sind möglicherweise nicht ange-
schlossen. ( →S. 541)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt, wenn
Sie bei der Behebung des Problems Hilfe benötigen.
Wenn das Hybridsystem nicht startet, können die folgenden Schritte als
Übergangsmaßnahme zum Starten des Hybridsystems genutzt werden,
sofern der Start-Schalter korrekt funktioniert.
Auf diese Startmethode sollte nur in Notfällen zurückgegriffen werden.
Betätigen Sie die Feststellbremse.
Bringen Sie den Start-Schalter in den Modus ACCESSORY.
Halten Sie den Start-Schalter etwa 15 Sekunden lang gedrückt, während
Sie das Bremspedal fest durchtreten.
Auch wenn das Hybridsystem mit den oben genannten Schritten gestartet
werden kann, liegt eventuell eine Funktionsstörung des Systems vor. Lassen
Sie das Fahrzeug von einem Toyota-V ertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
Die Innenraumleuchten und die Scheinwerfer leuchten nicht, oder die
Hupe ertönt nicht.
Notstartfunktion
1
2
3

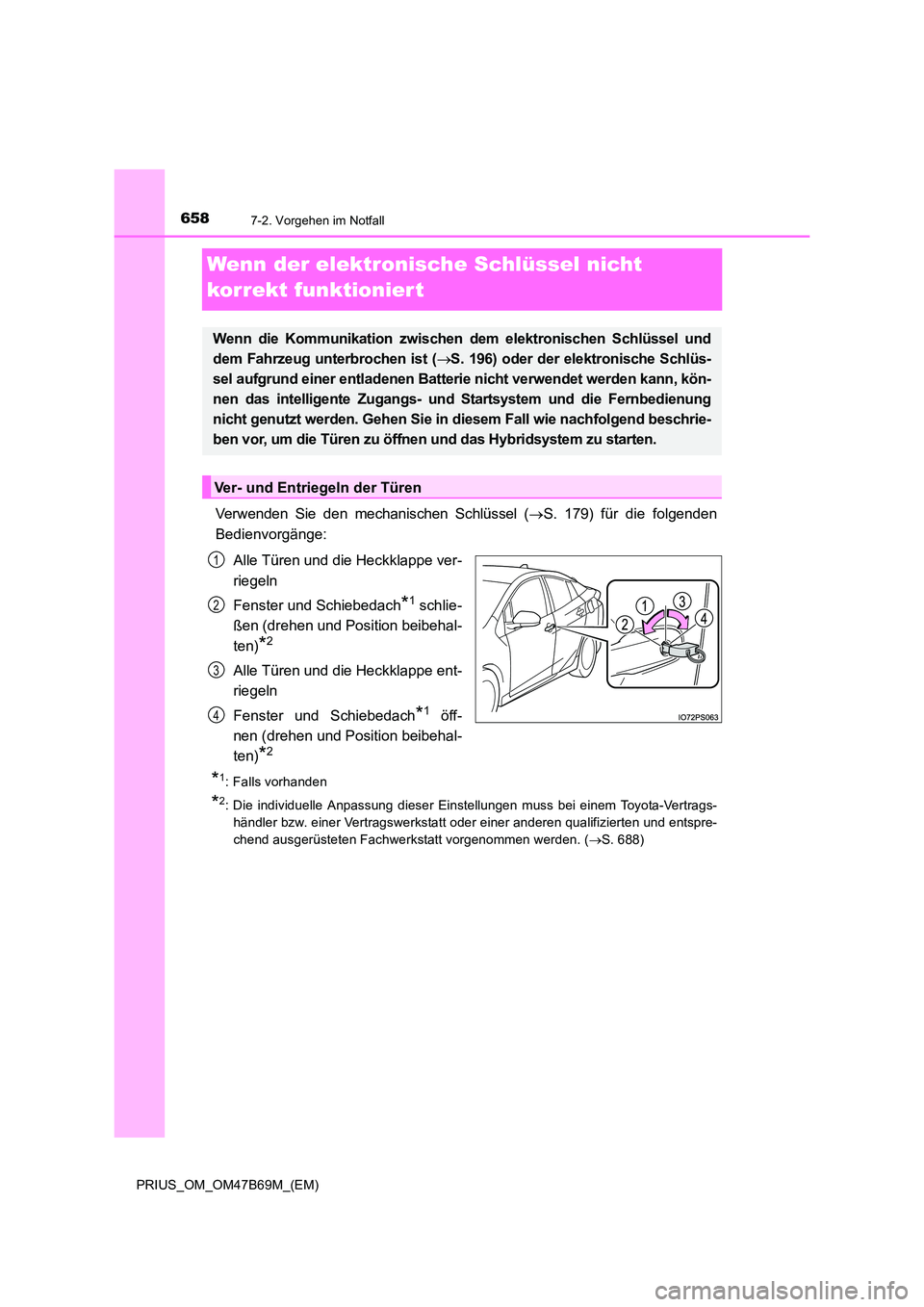

6587-2. Vorgehen im Notfall
PRIUS_OM_OM47B69M_(EM)
Wenn der elektronische Schlüssel nicht
korrekt funktionier t
Verwenden Sie den mechanischen Schlüssel (→S. 179) für die fol genden
Bedienvorgänge:
Alle Türen und die Heckklappe ver-
riegeln
Fenster und Schiebedach
*1 schlie-
ßen (drehen und Position beibehal-
ten)
*2
Alle Türen und die Heckklappe ent-
riegeln
Fenster und Schiebedach
*1 öff-
nen (drehen und Position beibehal-
ten)
*2
*1: Falls vorhanden
*2: Die individuelle Anpassung dieser Einstellungen muss bei einem Toyota-Vertrags- händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt vorgenommen werden. ( →S. 688)
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug unterbrochen ist ( →S. 196) oder der elektronische Schlüs-
sel aufgrund einer entladenen Batterie nicht verwendet werden kann, kön-
nen das intelligente Zugangs- und Startsystem und die Fernbedienung
nicht genutzt werden. Gehen Sie in diesem Fall wie nachfolgend beschrie-
ben vor, um die Türen zu öffnen und das Hybridsystem zu starten.
Ver- und Entriegeln der Türen
1
2
3
4

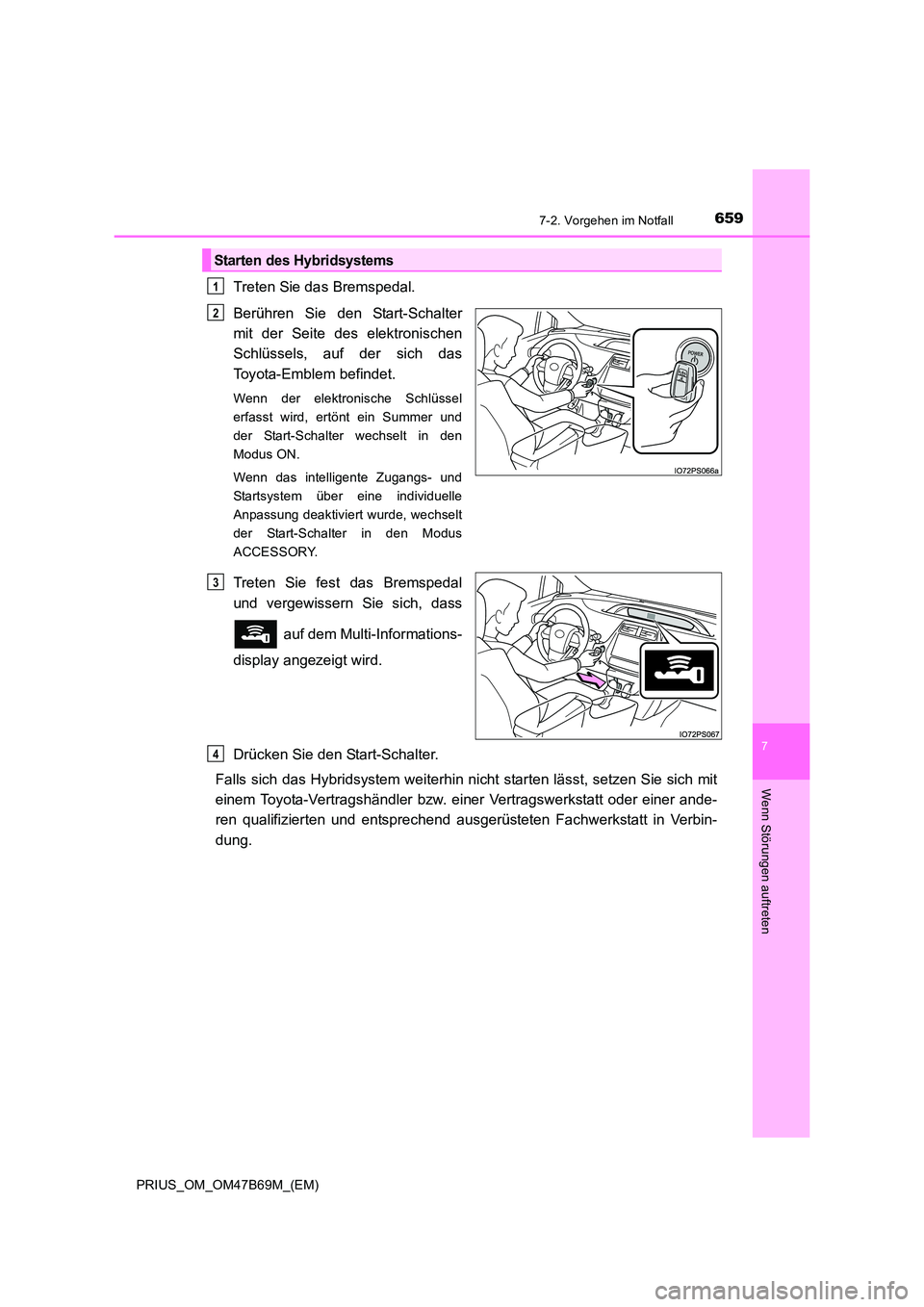

6597-2. Vorgehen im Notfall
PRIUS_OM_OM47B69M_(EM)
7
Wenn Störungen auftreten
Treten Sie das Bremspedal.
Berühren Sie den Start-Schalter
mit der Seite des elektronischen
Schlüssels, auf der sich das
Toyota-Emblem befindet.
Wenn der elektronische Schlüssel
erfasst wird, ertönt ein Summer und
der Start-Schalter wechselt in den
Modus ON.
Wenn das intelligente Zugangs- und
Startsystem über eine individuelle
Anpassung deaktiviert wurde, wechselt
der Start-Schalter in den Modus
ACCESSORY.
Treten Sie fest das Bremspedal
und vergewissern Sie sich, dass auf dem Multi-Informations-
display angezeigt wird.
Drücken Sie den Start-Schalter.
Falls sich das Hybridsystem weiterhin nicht starten lässt, setzen Sie sich mit
einem Toyota-Vertragshändler bzw. ei ner Vertragswerkstatt oder einer ande-
ren qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbin-
dung.
Starten des Hybridsystems
1
2
3
4

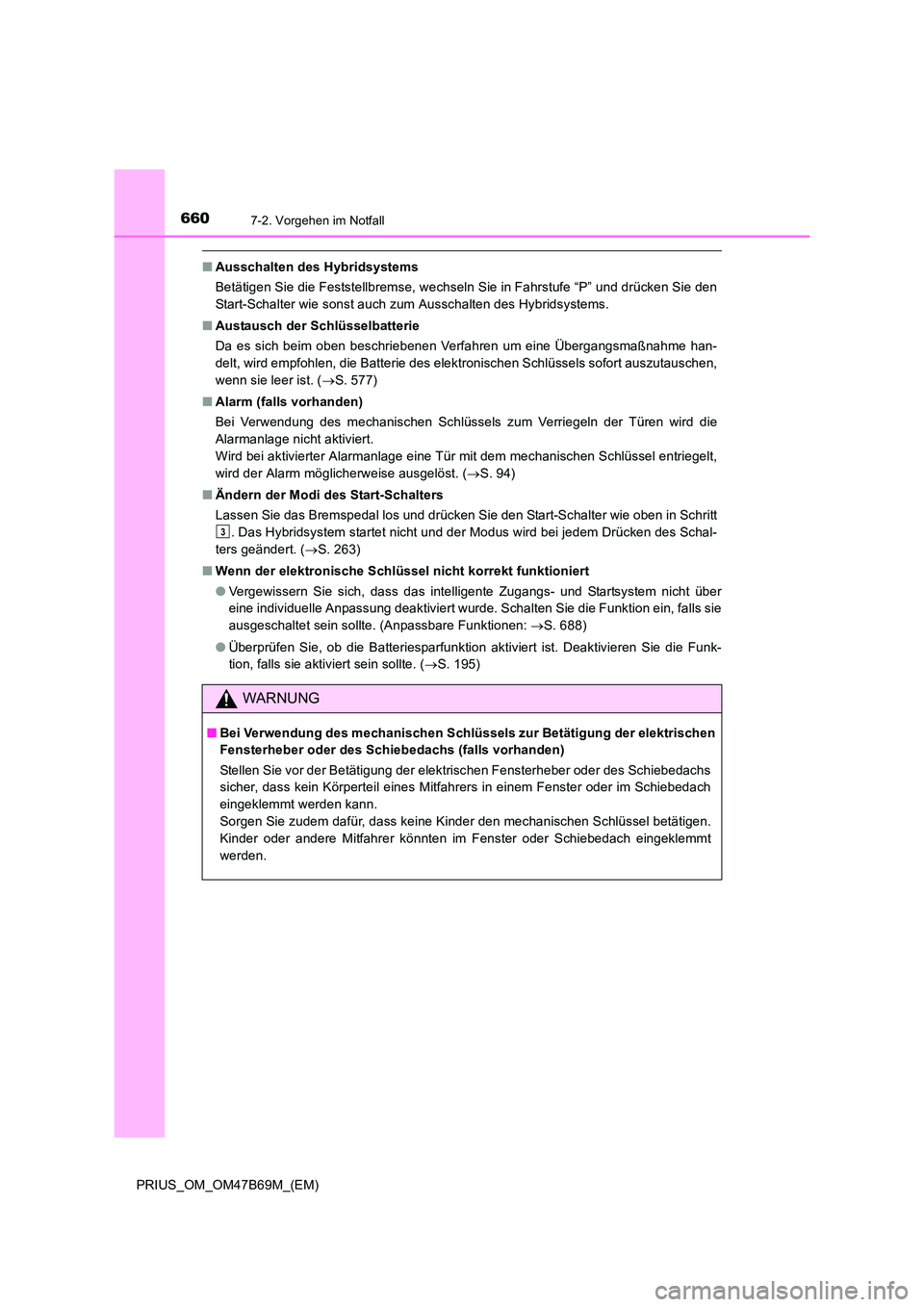

6607-2. Vorgehen im Notfall
PRIUS_OM_OM47B69M_(EM)
■Ausschalten des Hybridsystems
Betätigen Sie die Feststellbremse, wechseln Sie in Fahrstufe “P” und drücken Sie den
Start-Schalter wie sonst auch zum Ausschalten des Hybridsystems.
■ Austausch der Schlüsselbatterie
Da es sich beim oben beschriebenen Verfahren um eine Übergangsmaßnahme han-
delt, wird empfohlen, die Batterie des elektronischen Schlüssels sofort auszutauschen,
wenn sie leer ist. ( →S. 577)
■ Alarm (falls vorhanden)
Bei Verwendung des mechanischen Schlüssels zum Verriegeln der Türen wird die
Alarmanlage nicht aktiviert.
Wird bei aktivierter Alarmanlage eine Tür mit dem mechanischen Schlüssel entriegelt,
wird der Alarm möglicherweise ausgelöst. ( →S. 94)
■ Ändern der Modi des Start-Schalters
Lassen Sie das Bremspedal los und drücken Sie den Start-Schalter wie oben in Schritt
. Das Hybridsystem startet nicht und der Modus wird bei jedem Drücken des Schal-
ters geändert. ( →S. 263)
■ Wenn der elektronische Schlüssel nicht korrekt funktioniert
●Vergewissern Sie sich, dass das intelligente Zugangs- und Startsystem nicht über
eine individuelle Anpassung deaktiviert wurde. Schalten Sie die Funktion ein, falls sie
ausgeschaltet sein sollte. (Anpassbare Funktionen: →S. 688)
● Überprüfen Sie, ob die Batteriesparfunktion aktiviert ist. Deaktivieren Sie die Funk-
tion, falls sie aktiviert sein sollte. ( →S. 195)
WARNUNG
■ Bei Verwendung des mechanischen Schlüs sels zur Betätigung der elektrischen
Fensterheber oder des Schiebedachs (falls vorhanden)
Stellen Sie vor der Betätigung der elektrischen Fensterheber oder des Schiebedachs
sicher, dass kein Körperteil eines Mitfahrers in einem Fenster oder im Schiebedach
eingeklemmt werden kann.
Sorgen Sie zudem dafür, dass keine Kinder den mechanischen Schlüssel betätigen.
Kinder oder andere Mitfahrer könnten im Fenster oder Schiebedach eingeklemmt
werden.
3

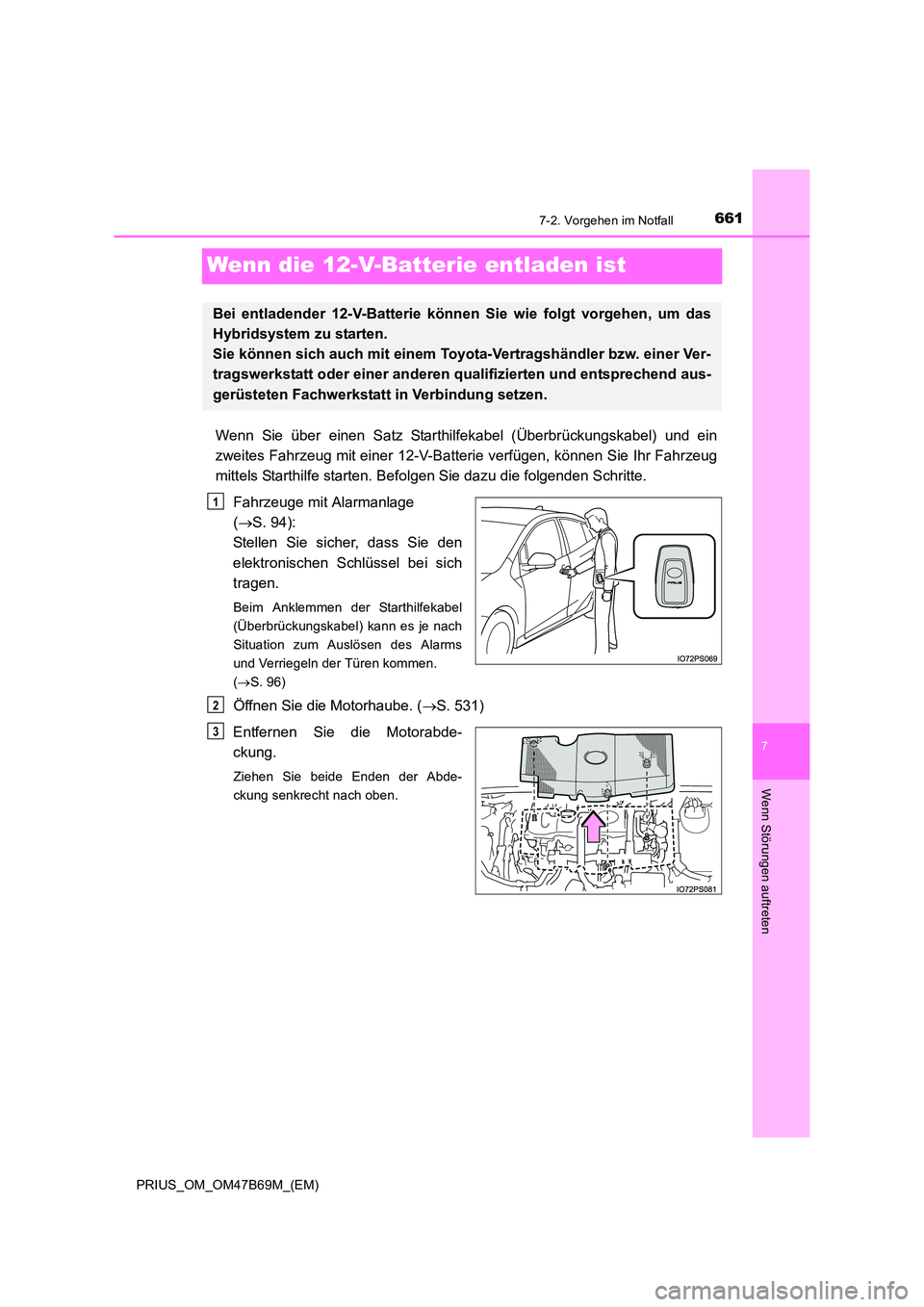

6617-2. Vorgehen im Notfall
PRIUS_OM_OM47B69M_(EM)
7
Wenn Störungen auftreten
Wenn die 12-V-Batterie entladen ist
Wenn Sie über einen Satz Starthilfekabel (Überbrückungskabel) und ein
zweites Fahrzeug mit einer 12-V-Batterie verfügen, können Sie Ihr Fahrzeug
mittels Starthilfe starten. Befolgen Sie dazu die folgenden Schritte.
Fahrzeuge mit Alarmanlage
(→ S. 94):
Stellen Sie sicher, dass Sie den
elektronischen Schlüssel bei sich
tragen.
Beim Anklemmen der Starthilfekabel
(Überbrückungskabel) kann es je nach
Situation zum Auslösen des Alarms
und Verriegeln der Türen kommen.
( → S. 96)
Öffnen Sie die Motorhaube. ( →S. 531)
Entfernen Sie die Motorabde-
ckung.
Ziehen Sie beide Enden der Abde-
ckung senkrecht nach oben.
Bei entladender 12-V-Batterie können Sie wie folgt vorgehen, um das
Hybridsystem zu starten.
Sie können sich auch mit einem Toyo ta-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt in Verbindung setzen.
1
2
3

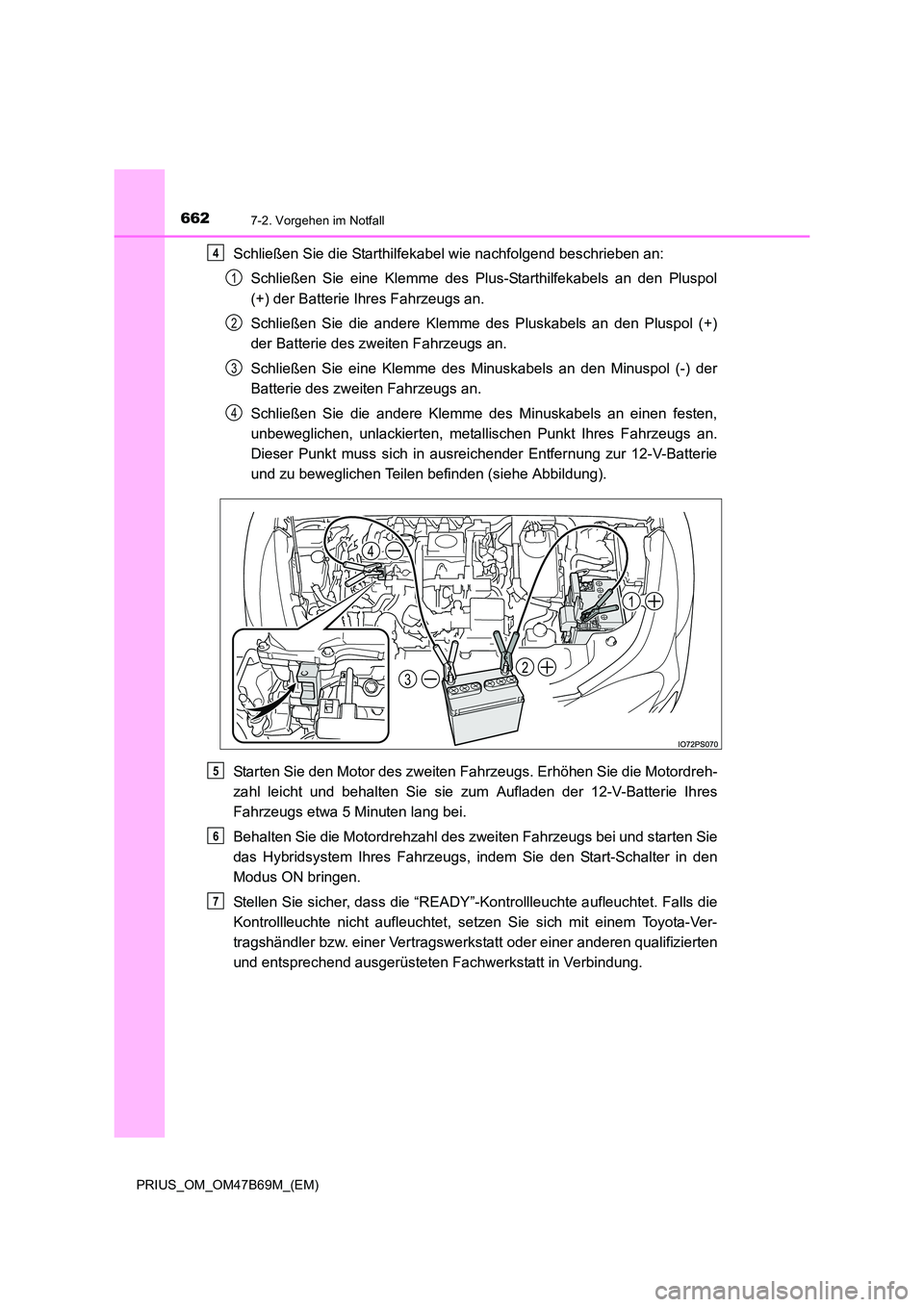

6627-2. Vorgehen im Notfall
PRIUS_OM_OM47B69M_(EM)
Schließen Sie die Starthilfekabel wie nachfolgend beschrieben an:Schließen Sie eine Klemme des Plus-Starthilfekabels an den Pluspol
(+) der Batterie Ihres Fahrzeugs an.
Schließen Sie die andere Klemme des Pluskabels an den Pluspol (+)
der Batterie des zweiten Fahrzeugs an.
Schließen Sie eine Klemme des Minuskabels an den Minuspol (-) der
Batterie des zweiten Fahrzeugs an.
Schließen Sie die andere Klemme des Minuskabels an einen festen,
unbeweglichen, unlackierten, metallischen Punkt Ihres Fahrzeugs an.
Dieser Punkt muss sich in ausreichender Entfernung zur 12-V-Batterie
und zu beweglichen Teilen befinden (siehe Abbildung).
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl leicht und behalten Sie sie zum Aufladen der 12-V-Batterie Ihres
Fahrzeugs etwa 5 Minuten lang bei.
Behalten Sie die Motordrehzahl des zweiten Fahrzeugs bei und starten Sie
das Hybridsystem Ihres Fahrzeugs, indem Sie den Start-Schalter in den
Modus ON bringen.
Stellen Sie sicher, dass die “READY”-Kontrollleuchte aufleuchtet. Falls die
Kontrollleuchte nicht aufleuchtet, setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Vertragswerk statt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.4
1
2
3
4
32
4
1
5
6
7

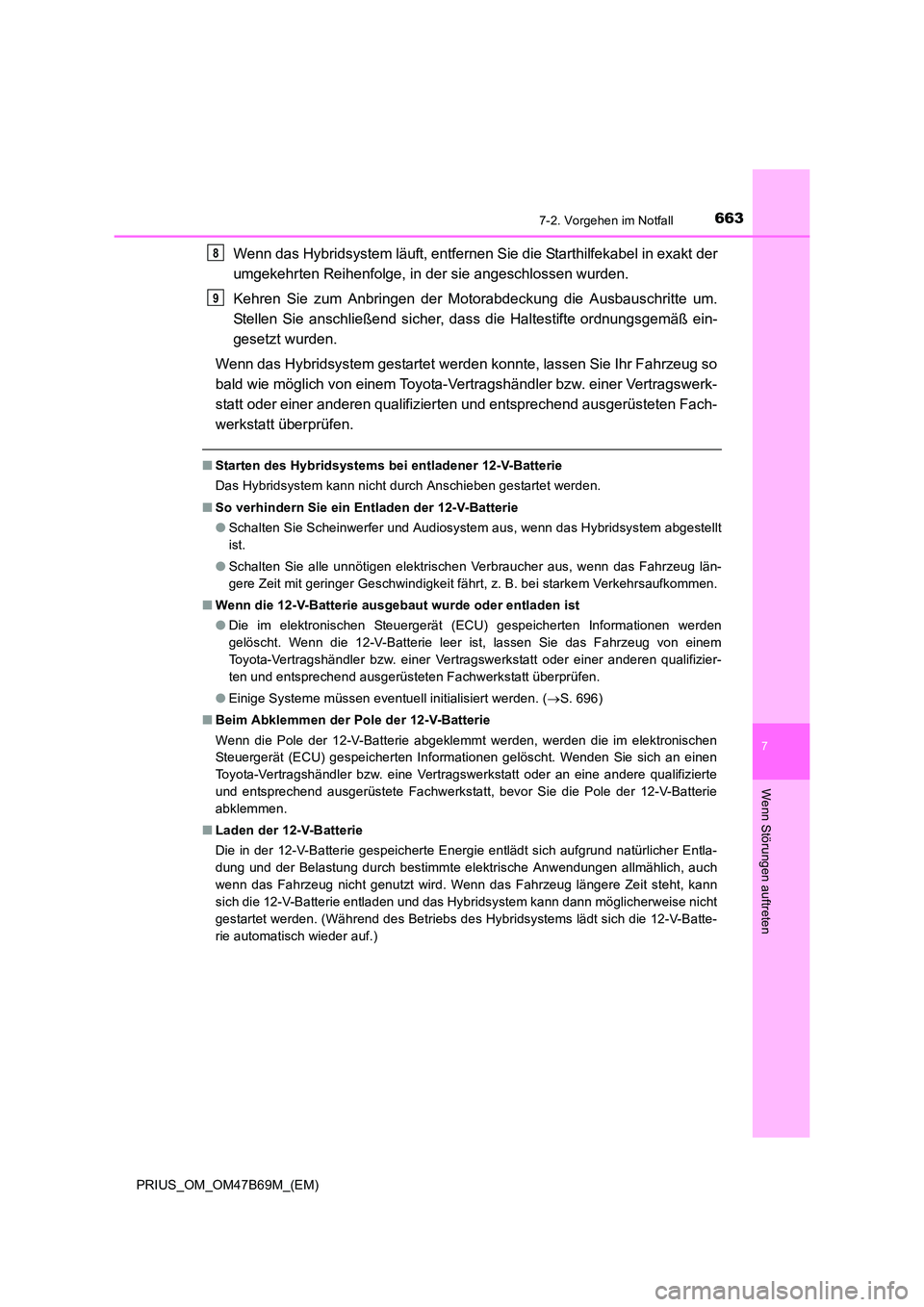

6637-2. Vorgehen im Notfall
PRIUS_OM_OM47B69M_(EM)
7
Wenn Störungen auftreten
Wenn das Hybridsystem läuft, entfernen Sie die Starthilfekabel in exakt der
umgekehrten Reihenfolge, in der sie angeschlossen wurden.
Kehren Sie zum Anbringen der Motorabdeckung die Ausbauschritte um.
Stellen Sie anschließend sicher, dass die Haltestifte ordnungsgemäß ein-
gesetzt wurden.
Wenn das Hybridsystem gestartet werden konnte, lassen Sie Ihr Fahrzeug so
bald wie möglich von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt überprüfen.
■ Starten des Hybridsystems bei entladener 12-V-Batterie
Das Hybridsystem kann nicht durch Anschieben gestartet werden.
■ So verhindern Sie ein Entladen der 12-V-Batterie
●Schalten Sie Scheinwerfer und Audiosystem aus, wenn das Hybridsystem abgestellt
ist.
● Schalten Sie alle unnötigen elektrischen Verbraucher aus, wenn das Fahrzeug län-
gere Zeit mit geringer Geschwindigkeit fährt, z. B. bei starkem Verkehrsaufkommen.
■ Wenn die 12-V-Batterie ausgebaut wurde oder entladen ist
●Die im elektronischen Steuergerät (ECU) gespeicherten Informationen werden
gelöscht. Wenn die 12-V-Batterie leer ist, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
● Einige Systeme müssen eventuell initialisiert werden. ( →S. 696)
■ Beim Abklemmen der Pole der 12-V-Batterie
Wenn die Pole der 12-V-Batterie abgeklemmt werden, werden die im elektronischen
Steuergerät (ECU) gespeicherten Informationen gelöscht. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt, bevor Sie die Pole der 12-V-Batterie
abklemmen.
■ Laden der 12-V-Batterie
Die in der 12-V-Batterie gespeicherte Energie entlädt sich aufgrund natürlicher Entla-
dung und der Belastung durch bestimmte elektrische Anwendungen allmählich, auch
wenn das Fahrzeug nicht genutzt wird. Wenn das Fahrzeug längere Zeit steht, kann
sich die 12-V-Batterie entladen und das Hybridsystem kann dann möglicherweise nicht
gestartet werden. (Während des Betriebs des Hybridsystems lädt sich die 12-V-Batte-
rie automatisch wieder auf.)
8
9

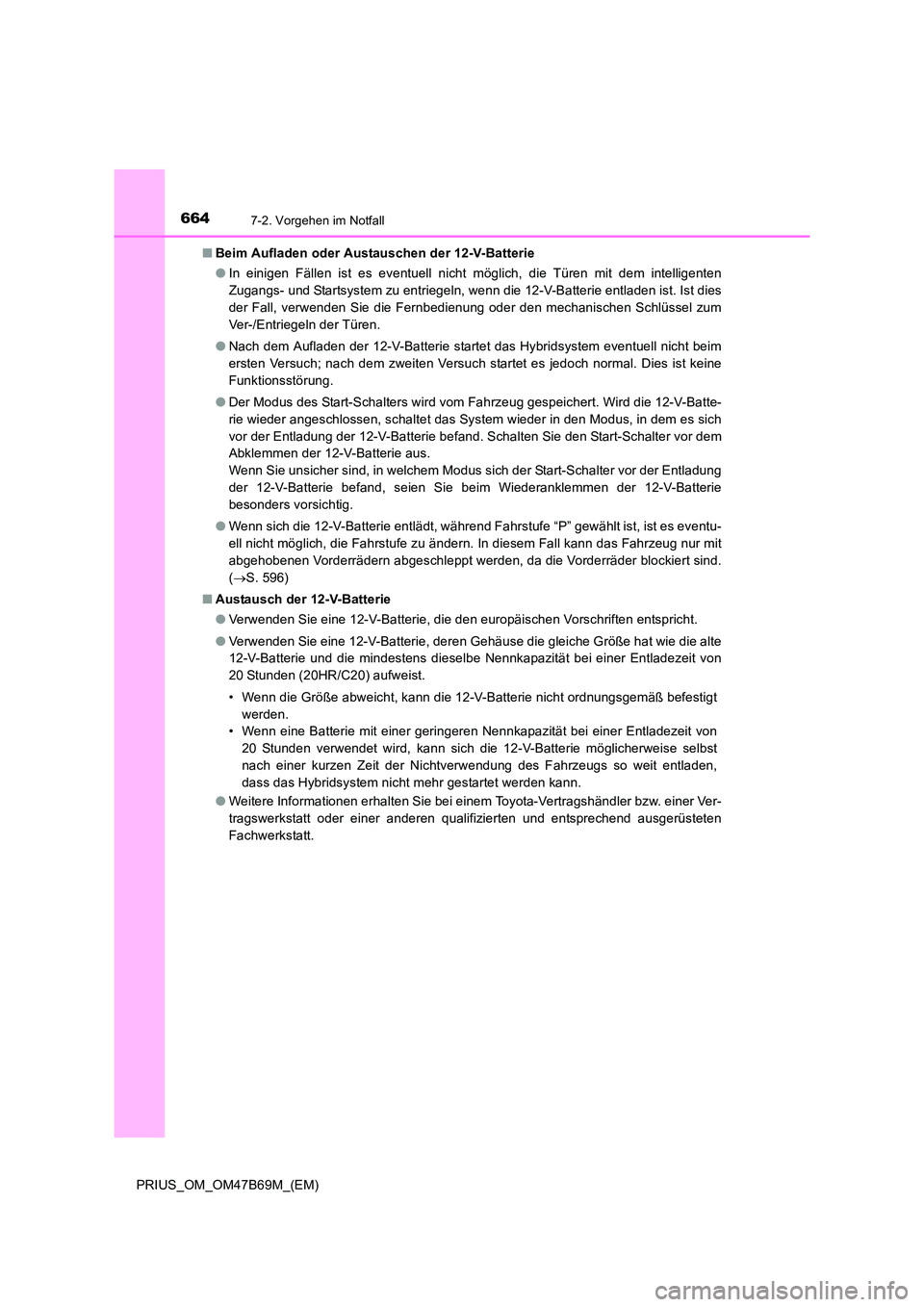

6647-2. Vorgehen im Notfall
PRIUS_OM_OM47B69M_(EM)■
Beim Aufladen oder Austauschen der 12-V-Batterie
●In einigen Fällen ist es eventuell nicht möglich, die Türen mit dem intelligenten
Zugangs- und Startsystem zu entriegeln, wenn die 12-V-Batterie entladen ist. Ist dies
der Fall, verwenden Sie die Fernbedienung oder den mechanischen Schlüssel zum
Ver-/Entriegeln der Türen.
● Nach dem Aufladen der 12-V-Batterie startet das Hybridsystem eventuell nicht beim
ersten Versuch; nach dem zweiten Versuch startet es jedoch normal. Dies ist keine
Funktionsstörung.
● Der Modus des Start-Schalters wird vom Fahrzeug gespeichert. Wird die 12-V-Batte-
rie wieder angeschlossen, schaltet das System wieder in den Modus, in dem es sich
vor der Entladung der 12-V-Batterie befand. Schalten Sie den Start-Schalter vor dem
Abklemmen der 12-V-Batterie aus.
Wenn Sie unsicher sind, in welchem Modus sich der Start-Schalter vor der Entladung
der 12-V-Batterie befand, seien Sie beim Wiederanklemmen der 12-V-Batterie
besonders vorsichtig.
● Wenn sich die 12-V-Batterie entlädt, während Fahrstufe “P” gewählt ist, ist es eventu-
ell nicht möglich, die Fahrstufe zu ändern. In diesem Fall kann das Fahrzeug nur mit
abgehobenen Vorderrädern abgeschleppt werden, da die Vorderräder blockiert sind.
(→ S. 596)
■ Austausch der 12-V-Batterie
●Verwenden Sie eine 12-V-Batterie, die den europäischen Vorschriften entspricht.
● Verwenden Sie eine 12-V-Batterie, deren Gehäuse die gleiche Größe hat wie die alte
12-V-Batterie und die mindestens dieselbe Nennkapazität bei einer Entladezeit von
20 Stunden (20HR/C20) aufweist.
• Wenn die Größe abweicht, kann die 12-V-Batterie nicht ordnungsgemäß befestigt
werden.
• Wenn eine Batterie mit einer geringeren Nennkapazität bei einer Entladezeit von
20 Stunden verwendet wird, kann sich die 12-V-Batterie möglicherweise selbst
nach einer kurzen Zeit der Nichtverwendung des Fahrzeugs so weit entladen,
dass das Hybridsystem nicht mehr gestartet werden kann.
● Weitere Informationen erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt.
