2017 TOYOTA PRIUS Betriebsanleitungen (in German)

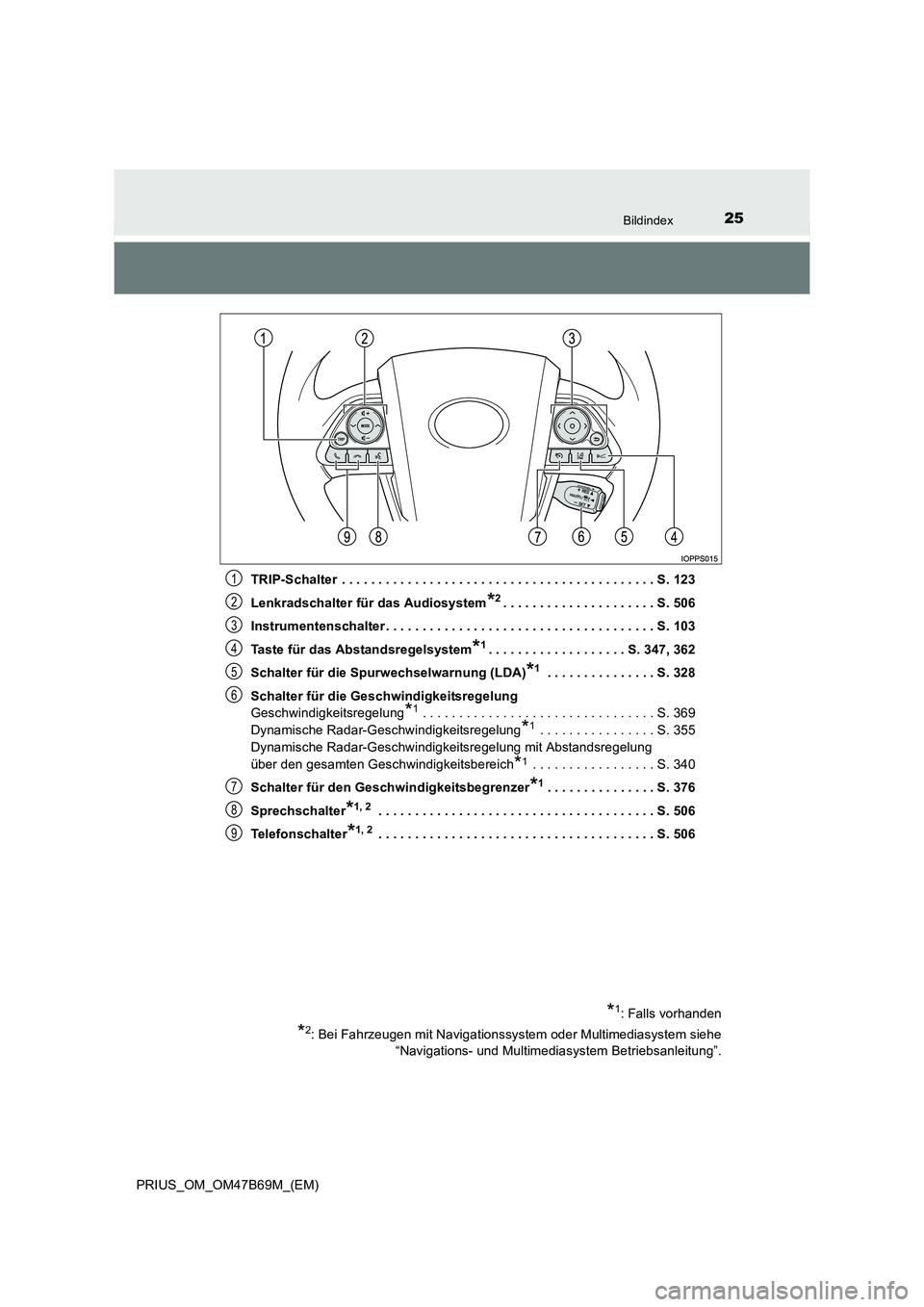

25Bildindex
PRIUS_OM_OM47B69M_(EM)TRIP-Schalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 123
Lenkradschalter für das Audiosystem
*2. . . . . . . . . . . . . . . . . . . . . S. 506
Instrumentenschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 103
Taste für das Abstandsregelsystem
*1. . . . . . . . . . . . . . . . . . . S. 347, 362
Schalter für die Spurwechselwarnung (LDA)
*1 . . . . . . . . . . . . . . . S. 328
Schalter für die Geschwindigkeitsregelung
Geschwindigkeitsregelung
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 369
Dynamische Radar-Geschwindigkeitsregelung
*1 . . . . . . . . . . . . . . . . S. 355
Dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung
über den gesamten Geschwindigkeitsbereich
*1 . . . . . . . . . . . . . . . . . S. 340
Schalter für den Geschwindigkeitsbegrenzer
*1 . . . . . . . . . . . . . . . S. 376
Sprechschalter
*1, 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 506
Telefonschalter
*1, 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 506
*1: Falls vorhanden
*2: Bei Fahrzeugen mit Navigationssystem oder Multimediasystem siehe “Navigations- und Multimediasystem Betriebsanleitung”.
1
2
3
4
5
6
7
8
9

26Bildindex
PRIUS_OM_OM47B69M_(EM)

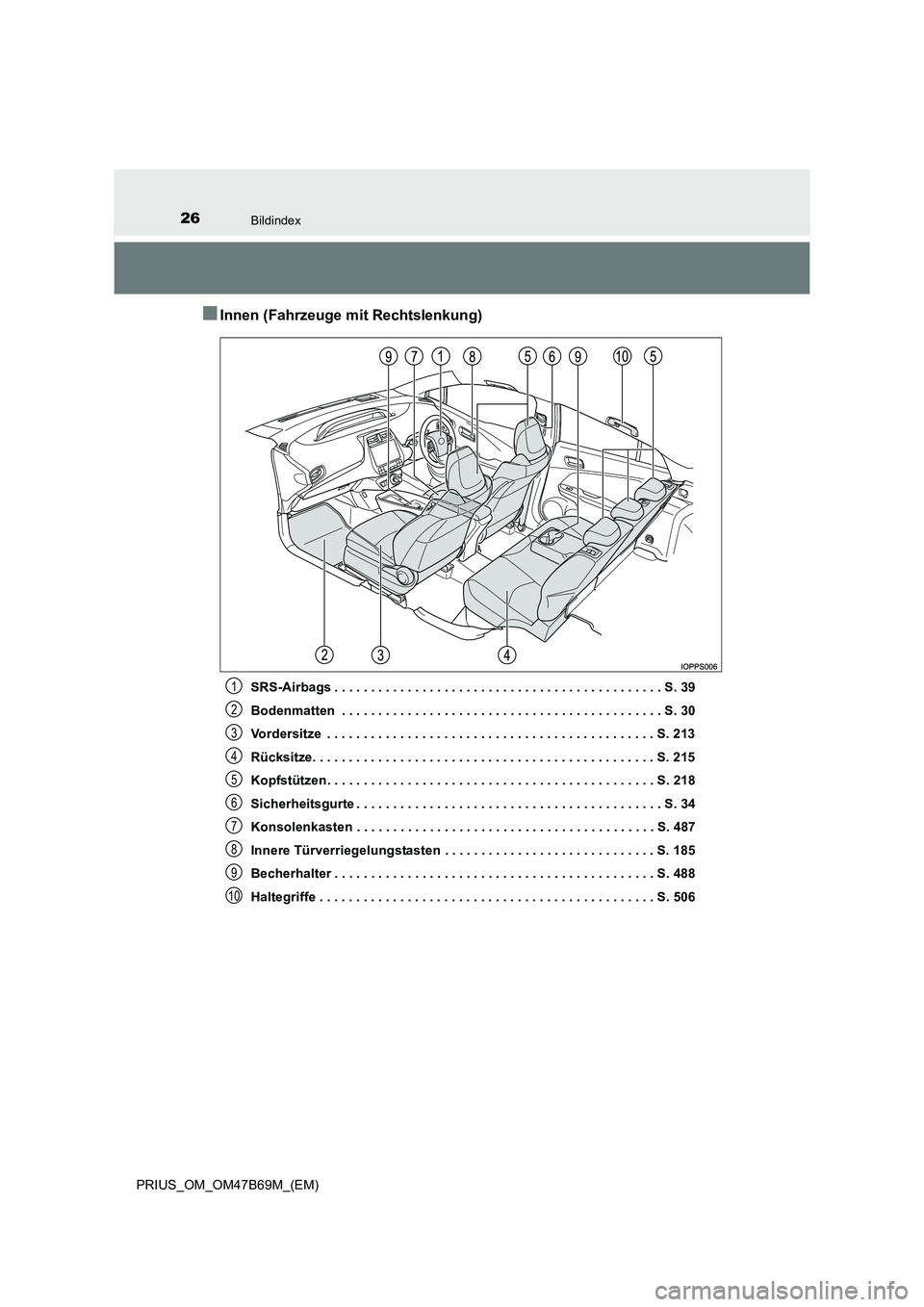

■Innen (Fahrzeuge mit Rechtslenkung)
SRS-Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 39
Bodenmatten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 30
Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 213
Rücksitze. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 215
Kopfstützen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 218
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 34
Konsolenkasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 487
Innere Türverriegelungstasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 185
Becherhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 488
Haltegriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 5061
2
3
4
5
6
7
8
9
10

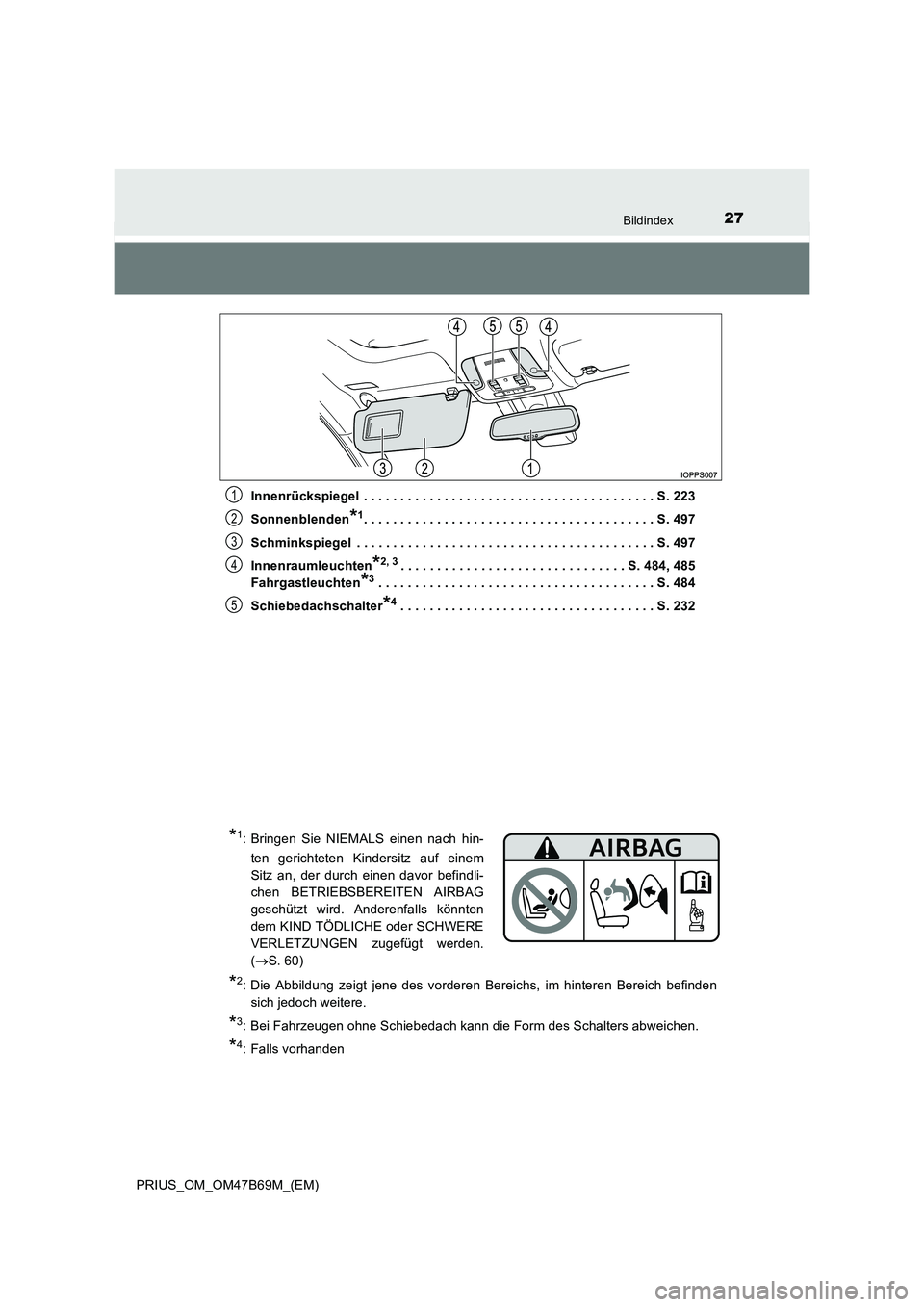

27Bildindex
PRIUS_OM_OM47B69M_(EM)Innenrückspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 223
Sonnenblenden
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 497
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 497
Innenraumleuchten
*2, 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 484, 485
Fahrgastleuchten
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 484
Schiebedachschalter
*4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 232
1
2
3
4
5
*1: Bringen Sie NIEMALS einen nach hin- ten gerichteten Kindersitz auf einem
Sitz an, der durch einen davor befindli-
chen BETRIEBSBEREITEN AIRBAG
geschützt wird. Anderenfalls könnten
dem KIND TÖDLICHE oder SCHWERE
VERLETZUNGEN zugefügt werden.
(→ S. 60)
*2: Die Abbildung zeigt jene des vorderen Bereichs, im hinteren Bereich befinden
sich jedoch weitere.
*3: Bei Fahrzeugen ohne Schiebedach kann die Form des Schalters abweichen.
*4: Falls vorhanden

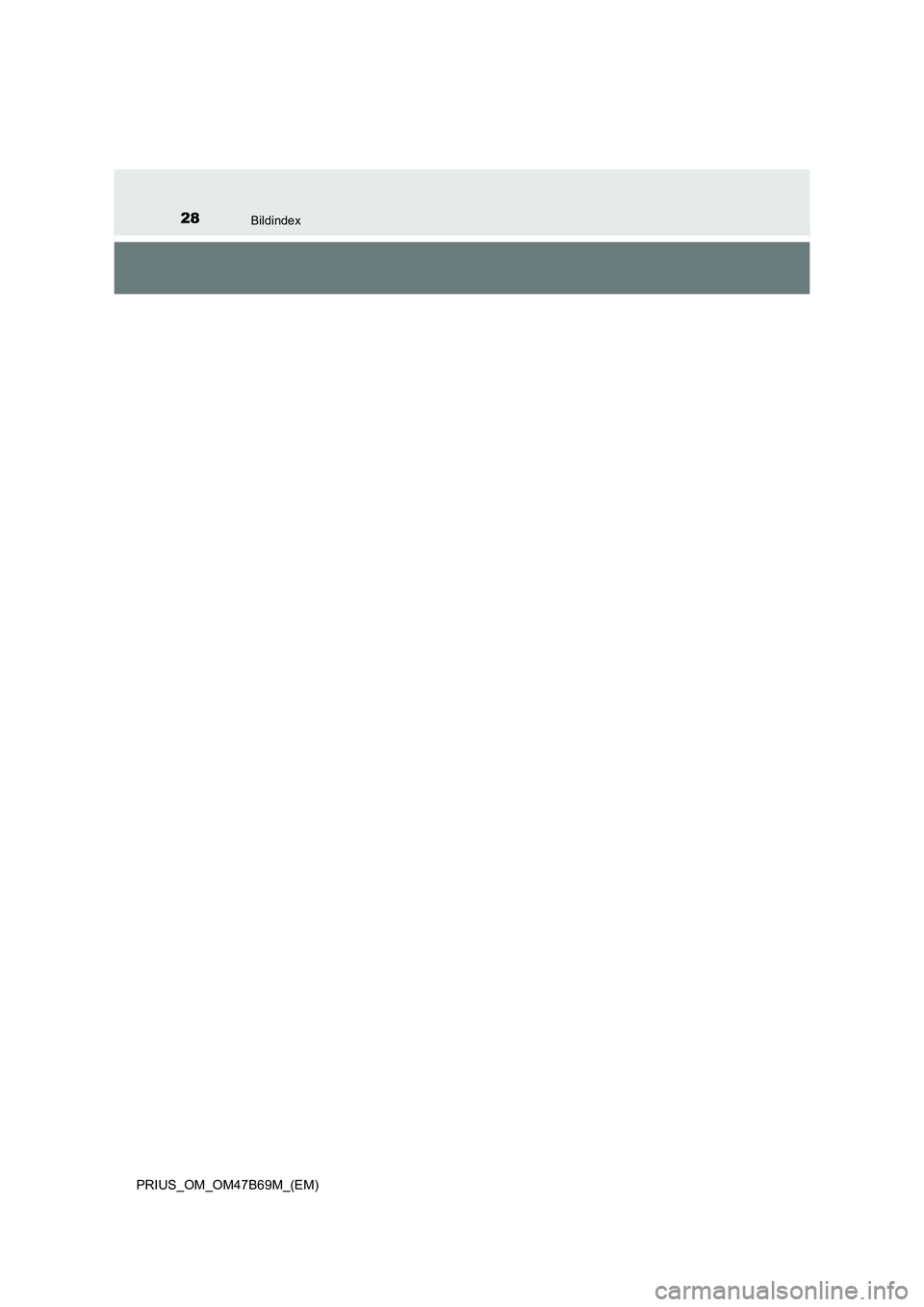

28Bildindex
PRIUS_OM_OM47B69M_(EM)

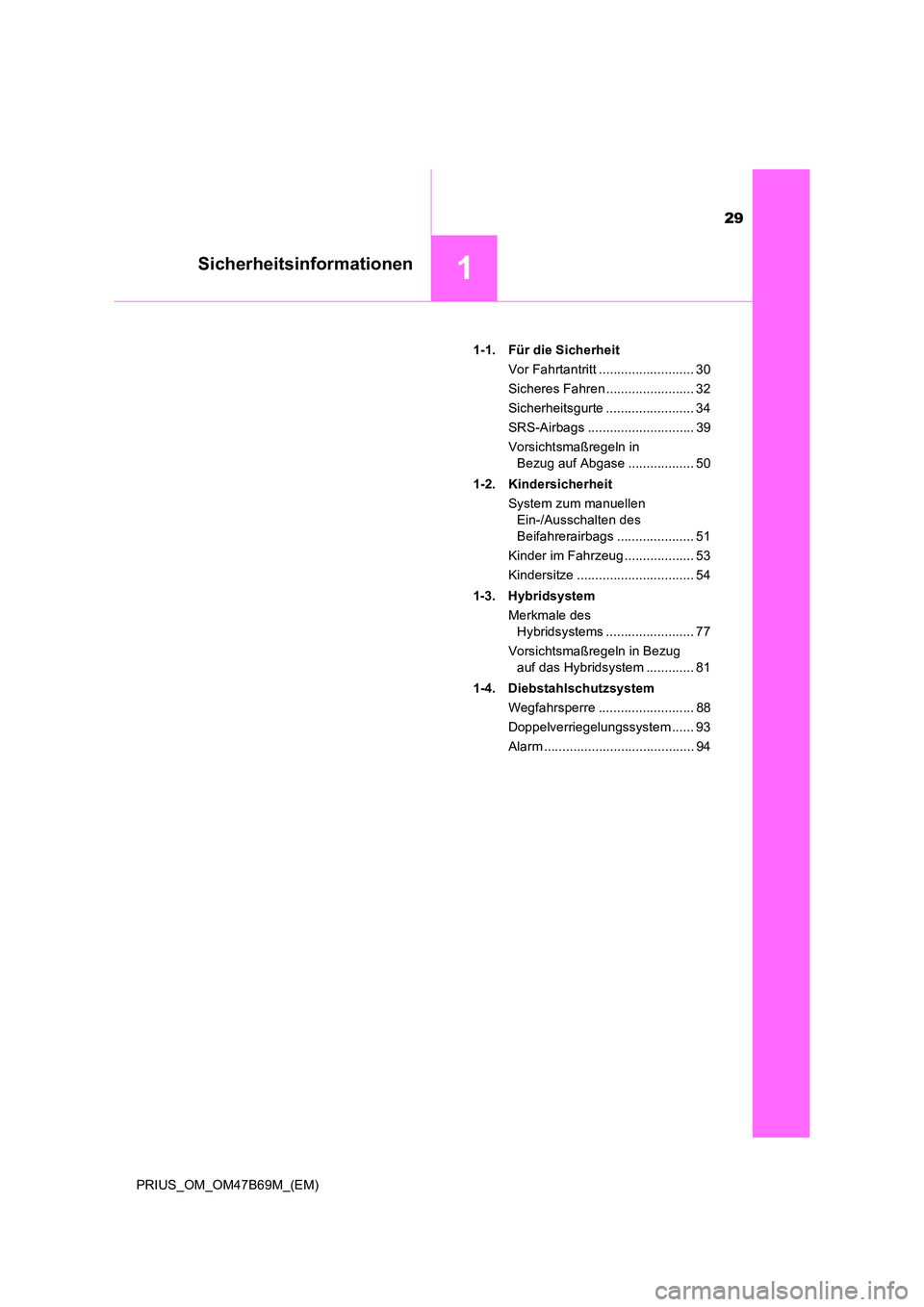

29
1Sicherheitsinformationen
PRIUS_OM_OM47B69M_(EM)1-1. Für die Sicherheit
Vor Fahrtantritt .......................... 30
Sicheres Fahren ........................ 32
Sicherheitsgurte ........................ 34
SRS-Airbags ............................. 39
Vorsichtsmaßregeln in Bezug auf Abgase .................. 50
1-2. Kindersicherheit System zum manuellen Ein-/Ausschalten des
Beifahrerairbags ..................... 51
Kinder im Fahrzeug ................... 53
Kindersitze ................................ 54
1-3. Hybridsystem Merkmale des Hybridsystems ........................ 77
Vorsichtsmaßregeln in Bezug auf das Hybridsystem ............. 81
1-4. Diebstahlschutzsystem Wegfahrsperre .......................... 88
Doppelverriegelungssystem ...... 93
Alarm ......................................... 94

301-1. Für die Sicherheit
PRIUS_OM_OM47B69M_(EM)

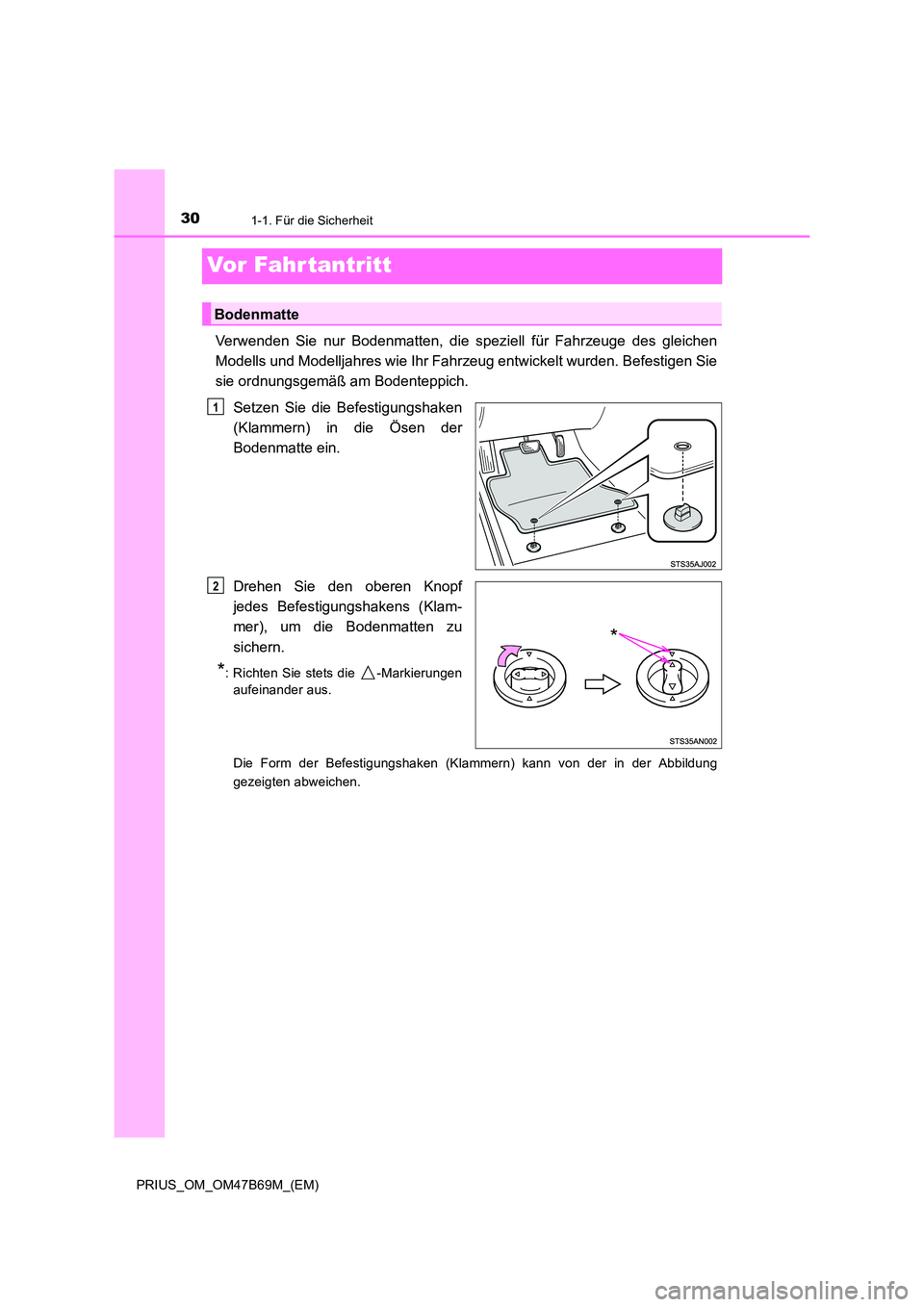

Vor Fahr tantritt
Verwenden Sie nur Bodenmatten, die speziell für Fahrzeuge des gleichen
Modells und Modelljahres wie Ihr Fahrzeug entwickelt wurden. Befestigen Sie
sie ordnungsgemäß am Bodenteppich.Setzen Sie die Befestigungshaken
(Klammern) in die Ösen der
Bodenmatte ein.
Drehen Sie den oberen Knopf
jedes Befestigungshakens (Klam-
mer), um die Bodenmatten zu
sichern.
*: Richten Sie stets die -Markierungenaufeinander aus.
Die Form der Befestigungshaken (Klammern) kann von der in der Abbildung
gezeigten abweichen.
Bodenmatte
1
*
2

311-1. Für die Sicherheit
1
PRIUS_OM_OM47B69M_(EM)
Sicherheitsinformationen

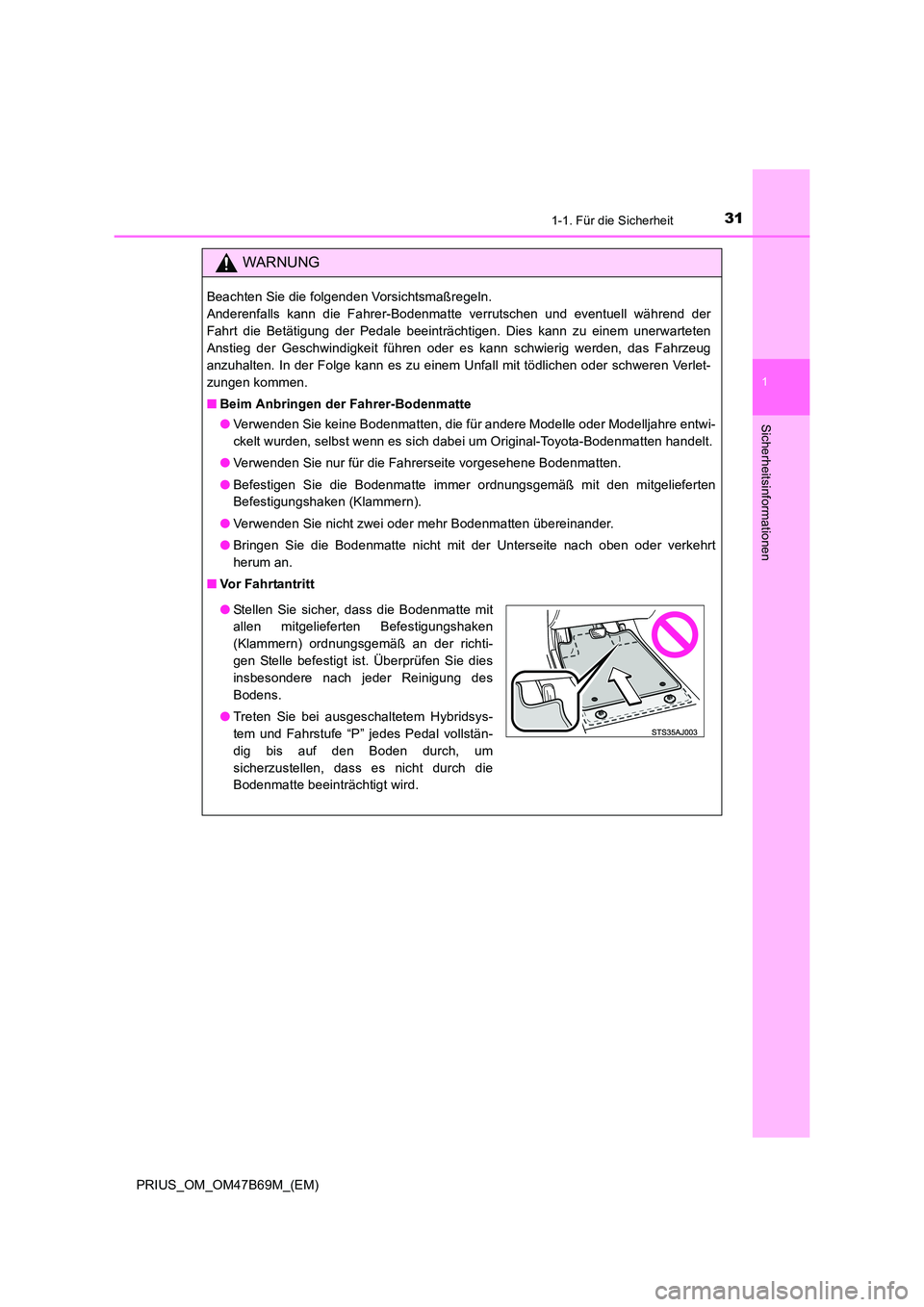

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann die Fahrer-Bodenmatte verrutschen und eventuell während der
Fahrt die Betätigung der Pedale beeinträchtigen. Dies kann zu einem unerwarteten
Anstieg der Geschwindigkeit führen oder es kann schwierig werden, das Fahrzeug
anzuhalten. In der Folge kann es zu einem Unfall mit tödlichen oder schweren Verlet-
zungen kommen.
■Beim Anbringen der Fahrer-Bodenmatte
●Verwenden Sie keine Bodenmatten, die für andere Modelle oder Modelljahre entwi-
ckelt wurden, selbst wenn es sich dabei um Original-Toyota-Bodenmatten handelt.
● Verwenden Sie nur für die Fahrerseite vorgesehene Bodenmatten.
● Befestigen Sie die Bodenmatte immer ordnungsgemäß mit den mitgelieferten
Befestigungshaken (Klammern).
● Verwenden Sie nicht zwei oder mehr Bodenmatten übereinander.
● Bringen Sie die Bodenmatte nicht mit der Unterseite nach oben oder verkehrt
herum an.
■ Vor Fahrtantritt
●Stellen Sie sicher, dass die Bodenmatte mit
allen mitgelieferten Befestigungshaken
(Klammern) ordnungsgemäß an der richti-
gen Stelle befestigt ist. Überprüfen Sie dies
insbesondere nach jeder Reinigung des
Bodens.
● Treten Sie bei ausgeschaltetem Hybridsys-
tem und Fahrstufe “P” jedes Pedal vollstän-
dig bis auf den Boden durch, um
sicherzustellen, dass es nicht durch die
Bodenmatte beeinträchtigt wird.

321-1. Für die Sicherheit
PRIUS_OM_OM47B69M_(EM)

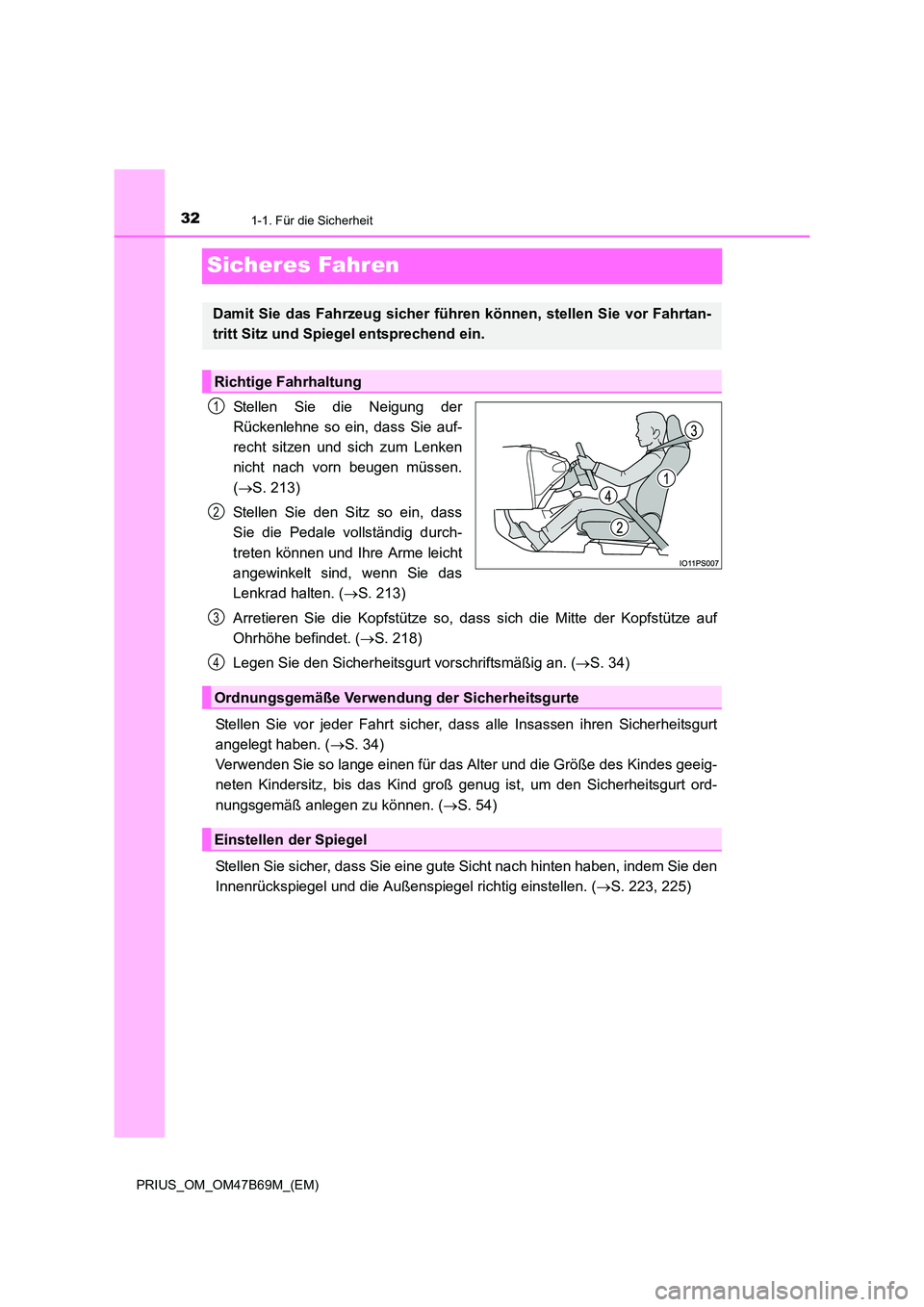

Sicheres Fahren
Stellen Sie die Neigung der
Rückenlehne so ein, dass Sie auf-
recht sitzen und sich zum Lenken
nicht nach vorn beugen müssen.
(→ S. 213)
Stellen Sie den Sitz so ein, dass
Sie die Pedale vollständig durch-
treten können und Ihre Arme leicht
angewinkelt sind, wenn Sie das
Lenkrad halten. ( →S. 213)
Arretieren Sie die Kopfstütze so, dass sich die Mitte der Kopfstütze auf
Ohrhöhe befindet. ( →S. 218)
Legen Sie den Sicherheitsgurt vorschriftsmäßig an. ( →S. 34)
Stellen Sie vor jeder Fahrt sicher, dass alle Insassen ihren Sicherheitsgurt
angelegt haben. ( →S. 34)
Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeig-
neten Kindersitz, bis das Kind groß genug ist, um den Sicherheitsgurt ord-
nungsgemäß anlegen zu können. ( →S. 54)
Stellen Sie sicher, dass Sie eine gute Sicht nach hinten haben, indem Sie den
Innenrückspiegel und die Außenspiegel richtig einstellen. ( →S. 223, 225)
Damit Sie das Fahrzeug sicher führen können, stellen Sie vor Fahrtan-
tritt Sitz und Spiegel entsprechend ein.
Richtige Fahrhaltung
1
2
Ordnungsgemäße Verwendung der Sicherheitsgurte
Einstellen der Spiegel
3
4
