2017 TOYOTA PRIUS Betriebsanleitungen (in German)

5696-3. Wartung in Eigenregie
PRIUS_OM_OM47B69M_(EM)
6
Wartung und Pflege des Fahrzeugs

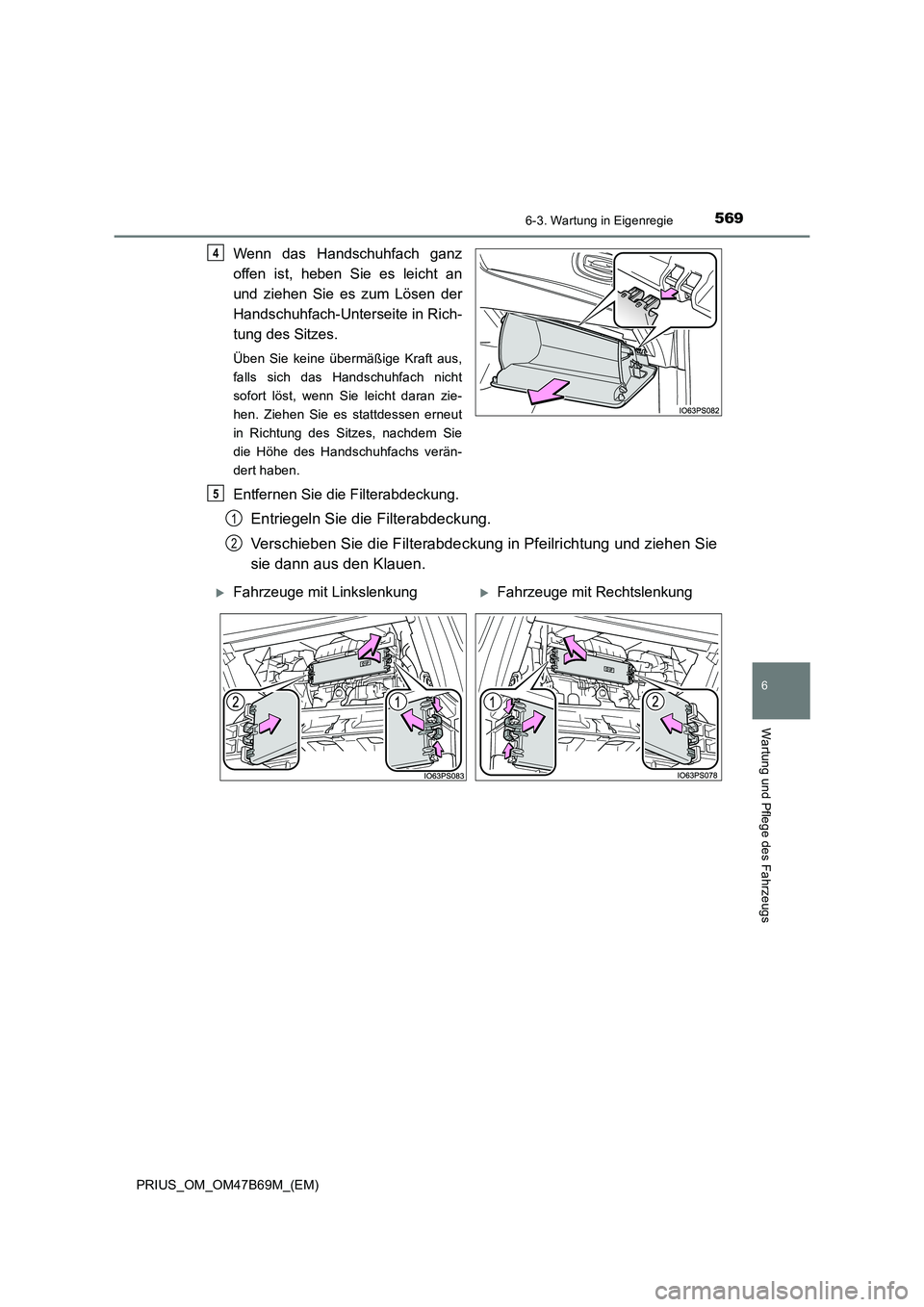

Wenn das Handschuhfach ganz
offen ist, heben Sie es leicht an
und ziehen Sie es zum Lösen der
Handschuhfach-Unterseite in Rich-
tung des Sitzes.
Üben Sie keine übermäßige Kraft aus,
falls sich das Handschuhfach nicht
sofort löst, wenn Sie leicht daran zie-
hen. Ziehen Sie es stattdessen erneut
in Richtung des Sitzes, nachdem Sie
die Höhe des Handschuhfachs verän-
dert haben.
Entfernen Sie die Filterabdeckung.
Entriegeln Sie die Filterabdeckung.
Verschieben Sie die Filterabdeckung in Pfeilrichtung und ziehen Sie
sie dann aus den Klauen.
4
5
1
2
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung

5706-3. Wartung in Eigenregie
PRIUS_OM_OM47B69M_(EM)

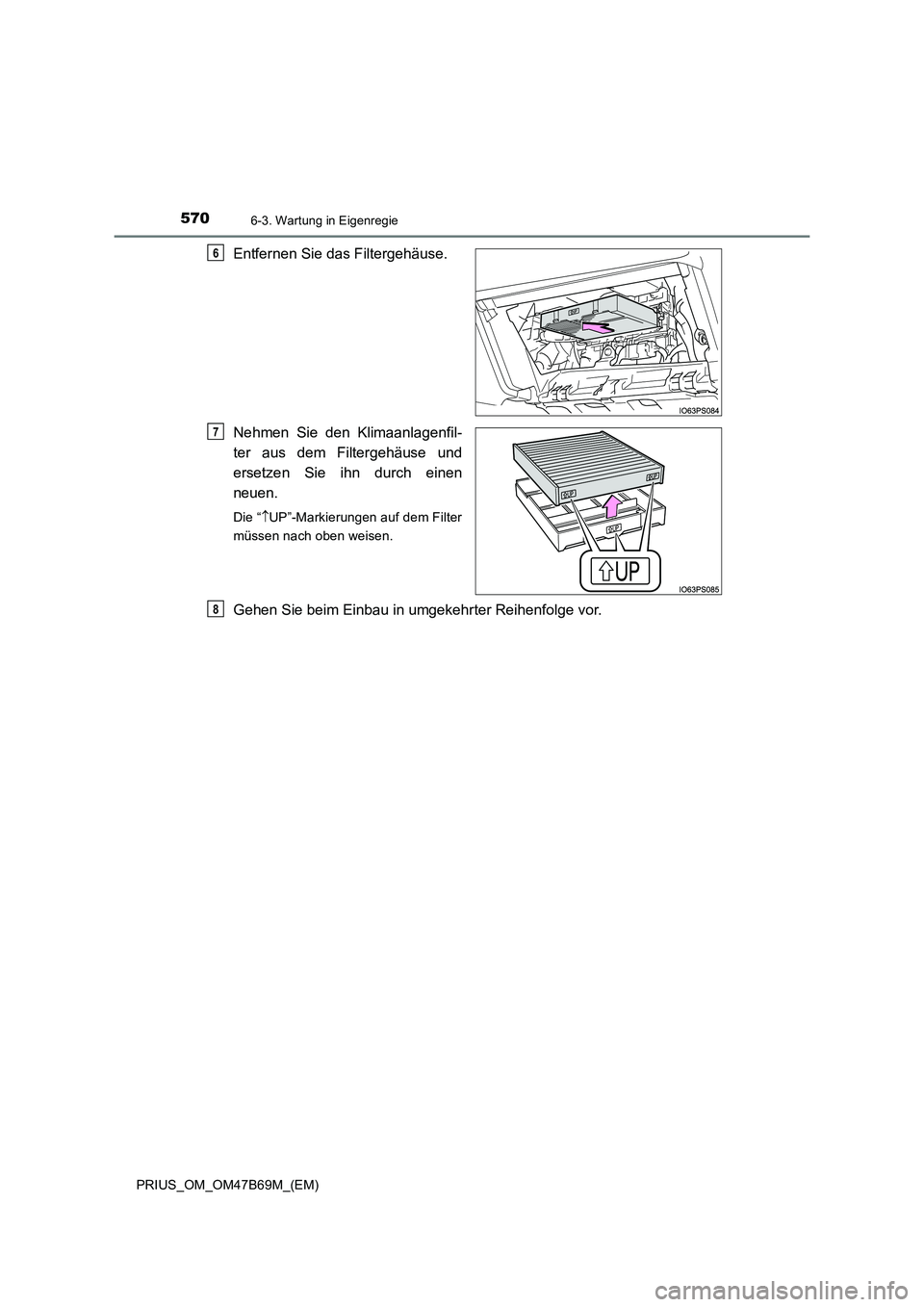

Entfernen Sie das Filtergehäuse.
Nehmen Sie den Klimaanlagenfil-
ter aus dem Filtergehäuse und
ersetzen Sie ihn durch einen
neuen.
Die “↑UP”-Markierungen auf dem Filter
müssen nach oben weisen.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
6
7
8

5716-3. Wartung in Eigenregie
PRIUS_OM_OM47B69M_(EM)
6
Wartung und Pflege des Fahrzeugs
■Prüfintervall
Prüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubi-
gen Gegenden oder Gegenden mit starkem Verkehrsaufkommen kann ein Austausch
früher notwendig sein. (Informationen zum Wartungszeitplan können Sie dem “Toyota-
Kundendienstheft” oder dem “Toyota-Garantieheft” entnehmen.)
■ Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls
nötig.
■ Klimaanlagenfilter mit Geruchsneutralisierungsfunktion
Wenn Duftstoffe im Fahrzeug verwendet werden, kann die geruchsneutralisierende
Wirkung nach kurzer Zeit deutlich nachlassen.
Ersetzen Sie den Klimaanlagenfilter, wenn von der Klimaanlage fortdauernd Gerüche
ausgehen.
HINWEIS
■Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter betrieben, kann sie beschädigt werden.
■ Beim Entfernen des Handschuhfachs
Gehen Sie zum Entfernen des Handschuhfachs stets wie beschrieben vor ( →S. 568).
Wird das beschriebene Verfahren beim Entfernen des Handschuhfachs nicht einge-
halten, kann das Scharnier des Handschuhfachs beschädigt werden.
■ So vermeiden Sie eine Beschädigung der Filterabdeckung
Üben Sie keine übermäßige Kraft auf die
Klauen aus, wenn Sie die Filterabdeckung
beim Lösen aus der Halterung in Pfeilrichtung
verschieben. Anderenfalls können die Klauen
beschädigt werden.

5726-3. Wartung in Eigenregie
PRIUS_OM_OM47B69M_(EM)
Austausch der Wischergummis

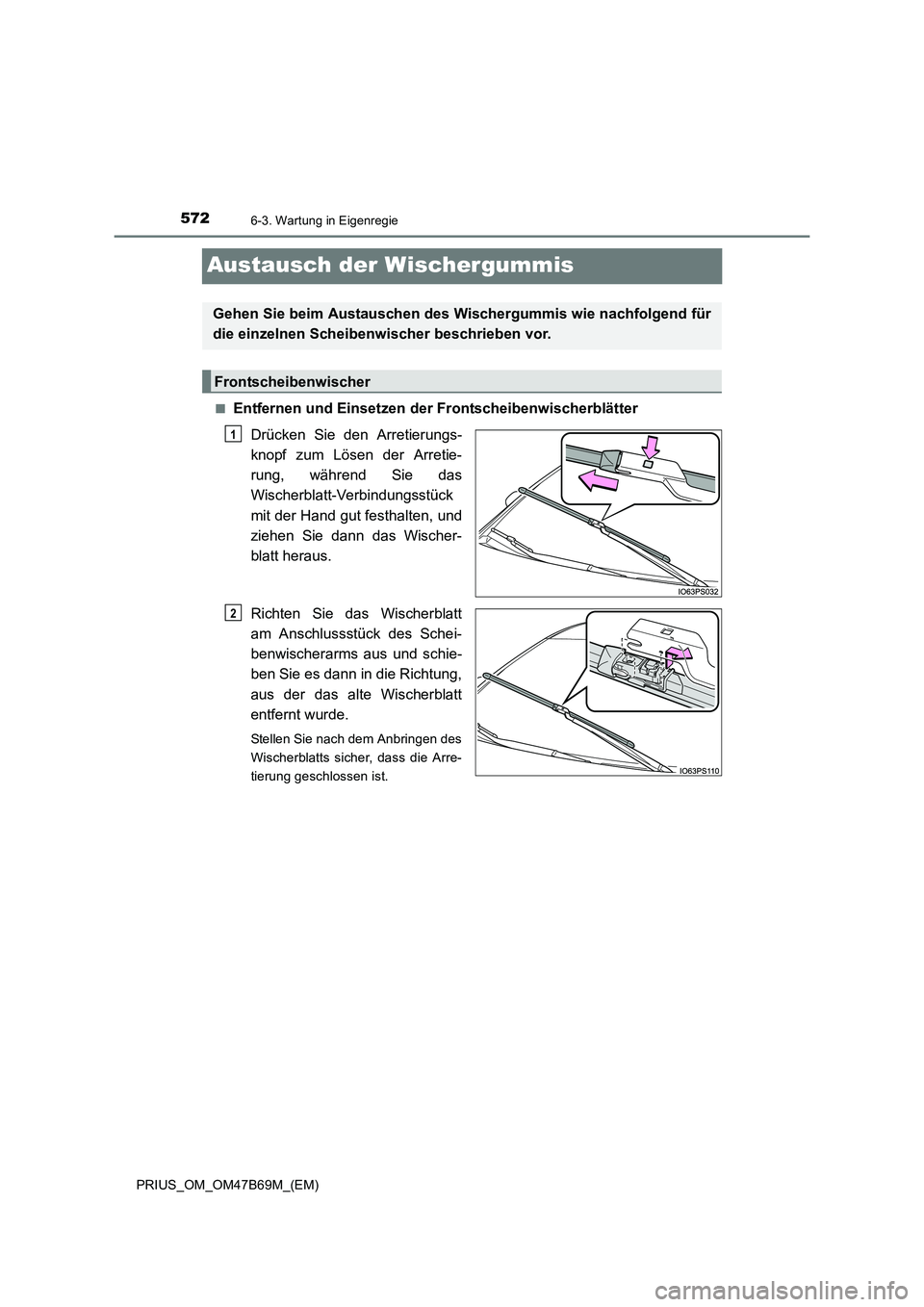

■Entfernen und Einsetzen der FrontscheibenwischerblätterDrücken Sie den Arretierungs-
knopf zum Lösen der Arretie-
rung, während Sie das
Wischerblatt-Verbindungsstück
mit der Hand gut festhalten, und
ziehen Sie dann das Wischer-
blatt heraus.
Richten Sie das Wischerblatt
am Anschlussstück des Schei-
benwischerarms aus und schie-
ben Sie es dann in die Richtung,
aus der das alte Wischerblatt
entfernt wurde.
Stellen Sie nach dem Anbringen des
Wischerblatts sicher, dass die Arre-
tierung geschlossen ist.
Gehen Sie beim Austauschen des Wischergummis wie nachfolgend für
die einzelnen Scheibenwischer beschrieben vor.
Frontscheibenwischer
1
2

5736-3. Wartung in Eigenregie
PRIUS_OM_OM47B69M_(EM)
6
Wartung und Pflege des Fahrzeugs

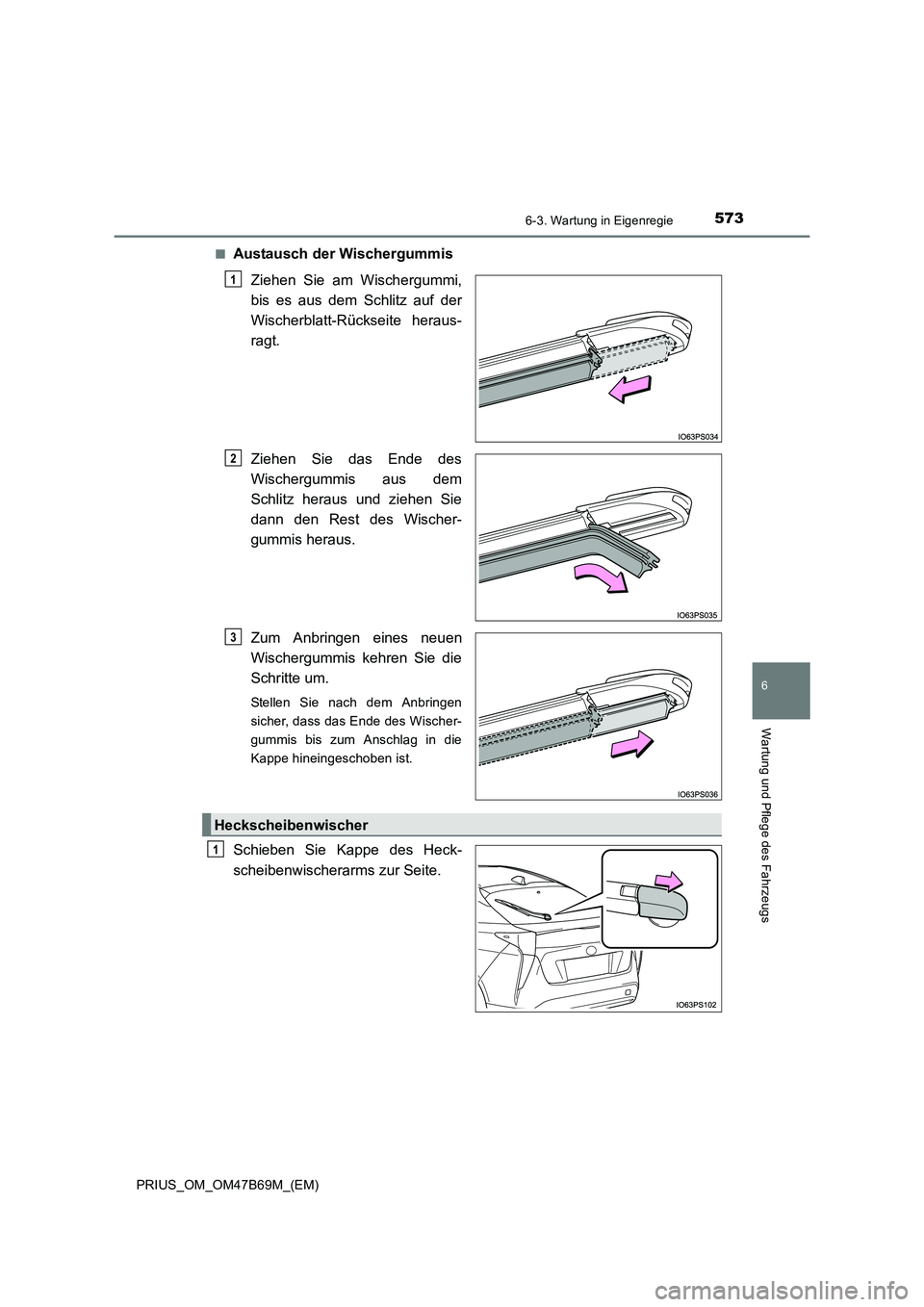

■Austausch der WischergummisZiehen Sie am Wischergummi,
bis es aus dem Schlitz auf der
Wischerblatt-Rückseite heraus-
ragt.
Ziehen Sie das Ende des
Wischergummis aus dem
Schlitz heraus und ziehen Sie
dann den Rest des Wischer-
gummis heraus.
Zum Anbringen eines neuen
Wischergummis kehren Sie die
Schritte um.
Stellen Sie nach dem Anbringen
sicher, dass das Ende des Wischer-
gummis bis zum Anschlag in die
Kappe hineingeschoben ist.
Schieben Sie Kappe des Heck-
scheibenwischerarms zur Seite.
1
2
3
Heckscheibenwischer
1

5746-3. Wartung in Eigenregie
PRIUS_OM_OM47B69M_(EM)

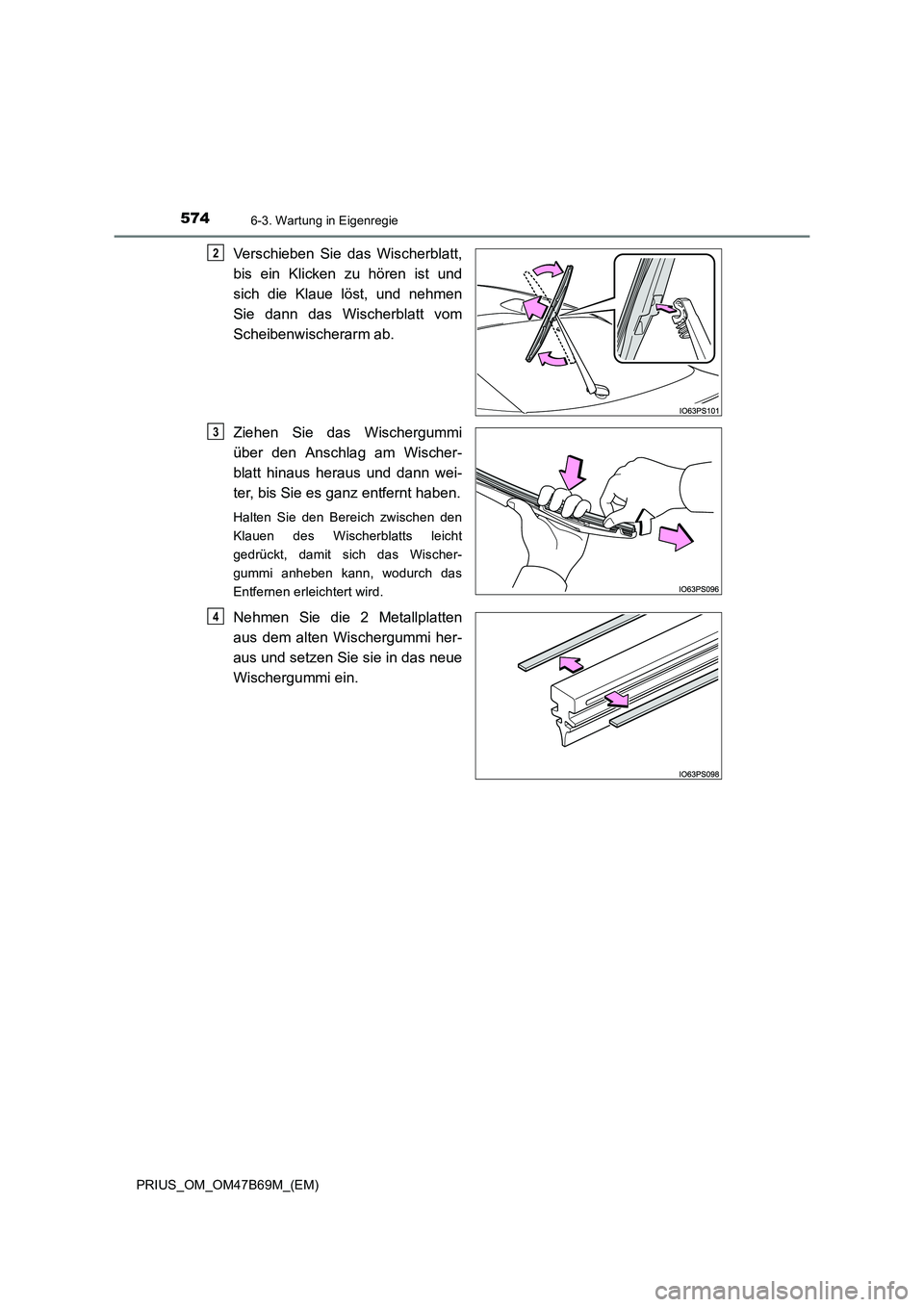

Verschieben Sie das Wischerblatt,
bis ein Klicken zu hören ist und
sich die Klaue löst, und nehmen
Sie dann das Wischerblatt vom
Scheibenwischerarm ab.
Ziehen Sie das Wischergummi
über den Anschlag am Wischer-
blatt hinaus heraus und dann wei-
ter, bis Sie es ganz entfernt haben.
Halten Sie den Bereich zwischen den
Klauen des Wischerblatts leicht
gedrückt, damit sich das Wischer-
gummi anheben kann, wodurch das
Entfernen erleichtert wird.
Nehmen Sie die 2 Metallplatten
aus dem alten Wischergummi her-
aus und setzen Sie sie in das neue
Wischergummi ein.
2
3
4

5756-3. Wartung in Eigenregie
PRIUS_OM_OM47B69M_(EM)
6
Wartung und Pflege des Fahrzeugs

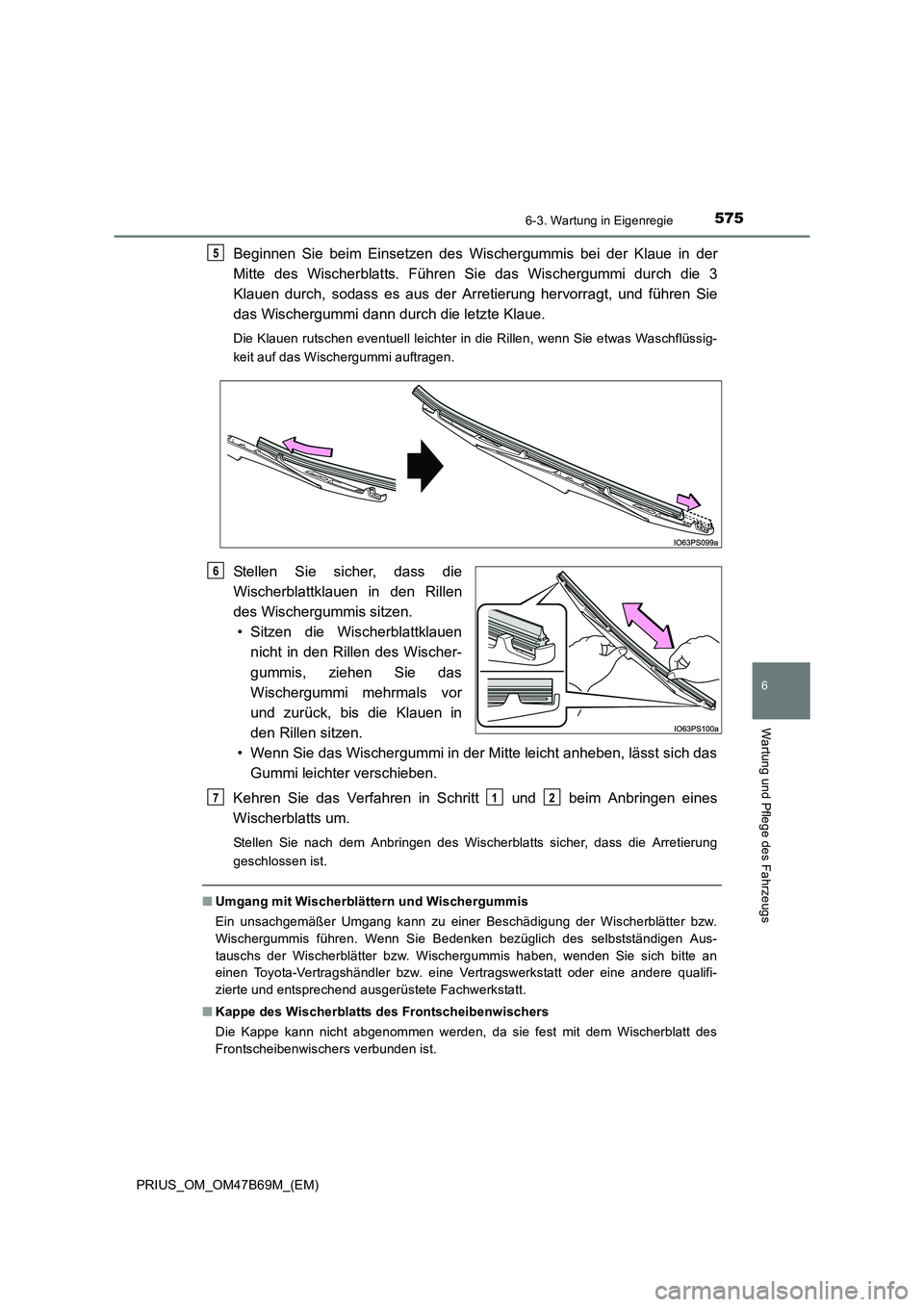

Beginnen Sie beim Einsetzen des Wischergummis bei der Klaue in der
Mitte des Wischerblatts. Führen Sie das Wischergummi durch die 3
Klauen durch, sodass es aus der Arretierung hervorragt, und führen Sie
das Wischergummi dann durch die letzte Klaue.
Die Klauen rutschen eventuell leichter in die Rillen, wenn Sie etwas Waschflüssig-
keit auf das Wischergummi auftragen.
Stellen Sie sicher, dass die
Wischerblattklauen in den Rillen
des Wischergummis sitzen. • Sitzen die Wischerblattklauen nicht in den Rillen des Wischer-
gummis, ziehen Sie das
Wischergummi mehrmals vor
und zurück, bis die Klauen in
den Rillen sitzen.
• Wenn Sie das Wischergummi in der Mitte leicht anheben, lässt sich das Gummi leichter verschieben.
Kehren Sie das Verfahren in Schritt und beim Anbringen eines
Wischerblatts um.
Stellen Sie nach dem Anbringen des Wischerblatts sicher, dass die Arretierung
geschlossen ist.
■ Umgang mit Wischerblättern und Wischergummis
Ein unsachgemäßer Umgang kann zu einer Beschädigung der Wischerblätter bzw.
Wischergummis führen. Wenn Sie Bedenken bezüglich des selbstständigen Aus-
tauschs der Wischerblätter bzw. Wischergummis haben, wenden Sie sich bitte an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifi-
zierte und entsprechend ausgerüstete Fachwerkstatt.
■ Kappe des Wischerblatts des Frontscheibenwischers
Die Kappe kann nicht abgenommen werden, da sie fest mit dem Wischerblatt des
Frontscheibenwischers verbunden ist.
5
6
712

5766-3. Wartung in Eigenregie
PRIUS_OM_OM47B69M_(EM)
WARNUNG

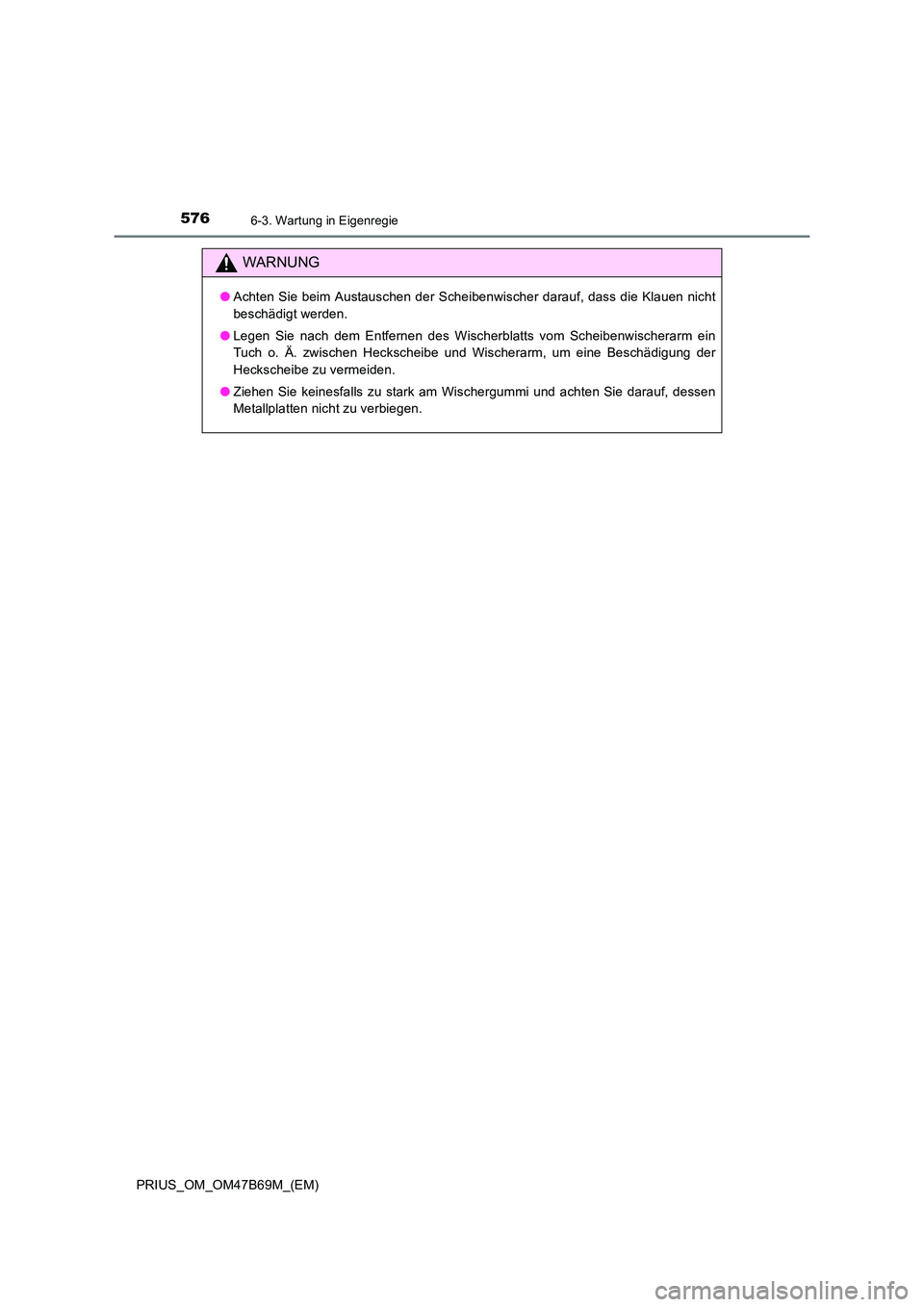

●Achten Sie beim Austauschen der Scheibenwischer darauf, dass die Klauen nicht
beschädigt werden.
● Legen Sie nach dem Entfernen des Wischerblatts vom Scheibenwischerarm ein
Tuch o. Ä. zwischen Heckscheibe und Wischerarm, um eine Beschädigung der
Heckscheibe zu vermeiden.
● Ziehen Sie keinesfalls zu stark am Wischergummi und achten Sie darauf, dessen
Metallplatten nicht zu verbiegen.
