2017 TOYOTA GT86 Eksploatavimo vadovas (in Lithuanian)

369
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
86_LT (OM18071E)
Pastaba
Yra po vien\b atsarginį saugiklį: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
35 IG2 MAIN 30 A
SRS oro pagalvių sistema, variklio val
-
dymo blokas
36 DCC 30 A Salono apšvietimas, bevielis nuotolinio
valdymo pultas, pagrindiniai kėbulo ECU
37 HORN NO. 2 7,5 A Signalas
38 HORN NO. 1 7,5 A Signalas
39 H-LP LH LO 15 A Priekinė kairioji (artimoji) šviesa
40 H-LP RH LO 15 A Priekinė dešinioji (artimoji) šviesa
41 H-LP LH HI 10 A Priekinė kairioji (tolimoji) šviesa
42 H-LP RH HI 10 A Priekinė dešinioji (tolimoji) šviesa
43 INJ 30 A Daugiakanalė degalų \bpurškimo sistema/
nuoseklioji daugiakanalė degalų \bpurš
-
kimo sistema
44 H-LP WASHER 30 A Priekinių šviesų valytuvai
45 AM2 NO. 1 40 A Variklio paleidimo sistema, variklio val
-
dymo blokas
46 EPS 80 A Elektrinė vairo stiprintuvo sistema
47 A/B MAIN 15 A Oro pagalvių sistemai
48 ECU-B 7,5 A Bevielis nuotolinio valdymo pultas,
pagrindiniai kėbulo ECU
49 DOME 20 A Salono šviesos
50 IG2 7,5 A Variklio valdymo sistemos
SaugiklisAmperaiGrandinė
86_OM_Europe_OM18071LT.book Page 369 Sunday, November 27, 2016 2:38 PM

370
4-3. Savarankiška priežiūra
86_LT (OM18071E)
■
Įrangos skydelis
SaugiklisAmperaiGrandinė
1ECU ACC 10 A Pagrindiniai kėbulo ECU, išoriniai
veidrodžiai
2P/POINT No.2 15 A Elektros lizdas
3PANEL 10 A Apšvietimas
4TAIL 10 A Užpakalinės šviesos
5DRL 10 A Dieninių šviesų sistema
6STOP 7,5 A Stabdžių šviesos
7OBD 7,5 A Diagnostikos sistema
8HEATER-S 7,5 A Oro kondicionavimo sistema
9HEATER 10 A Oro kondicionavimo sistema
10FR FOG LH 10 A Kairysis rūko žibintas
11FR FOG RH 10 A Dešinysis rūko žibintas
12BK/UP LP 7,5 A Atbulinės eigos šviesos
13ECU IG1 10 AABS, elektrinė vairo stiprintuvo sis
-
tema
14AM1 7,5 A Variklio paleidimo sistema
15AMP 15 A Audio sistema
16AT UNIT 15 A Pavarų dėžė
17GAUGE 7,5 A Davikliai ir matuokliai, beraktė įsė
-
dimo ir variklio paleidimo sistema
18ECU IG2 10 A Variklio valdymo sistemos
19SEAT HTR LH 10 A Kairiosios sėdynės šildytuvas
20SEAT HTR RH 10 A Dešiniosios sėdynės šildytuvas
21RADIO 7,5 A Audio sistema
22P/POINT No.1 15 A Elektros lizdas
86_OM_Europe_OM18071LT.book Page 370 Sunday, November 27, 2016 2:38 PM

371
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
86_LT (OM18071E)
■
Pakeitus saugiklį
● Jei pakeitus saugiklį lemputė neužsidega, gali būti perdegusi lemputė –
pakeiskite ją. ( →372 psl.)
● Jei pakeistas saugiklis vėl perdega, kreipkitės į „Toyota“ atstovą arba į
kitą kvalifikuotą specialistą.
■ Jei elektros grandinės perkrautos
Saugikliai perdega, kad apsaugotų visą elektros laidų sistemą.
ĮSPĖJIMAS
■ Sistemos apsauga nuo gedimų ir gaisro
Vadovaukitės toliau pateiktais nurodymais.
Nepaisydami patarimų galite sugadinti automobilį, sukelti gaisrą ar susižeisti
patys.
● Niekuomet nenaudokite saugiklių, kurių stovės stiprumo yra didesnis nei
nurodytas ir nenaudokite kitų daiktų saugiklių vietoje.
● Naudokite originalų „Toyotaˮ arba tokios pat kokybės saugiklį.
● Nemodifikuokite saugiklių ir saugiklių dėžės.
PASTABA
■Prieš keisdami saugiklius
Paprašykite, kad „Toyota“ atstovas arba kitas kvalifikuotas specialistas
surastų elektros grandinių perkrovos priežastis ir pašalintų gedimus.
86_OM_Europe_OM18071LT.book Page 371 Sunday, November 27, 2016 2:38 PM

372
4-3. Savarankiška priežiūra
86_LT (OM18071E)

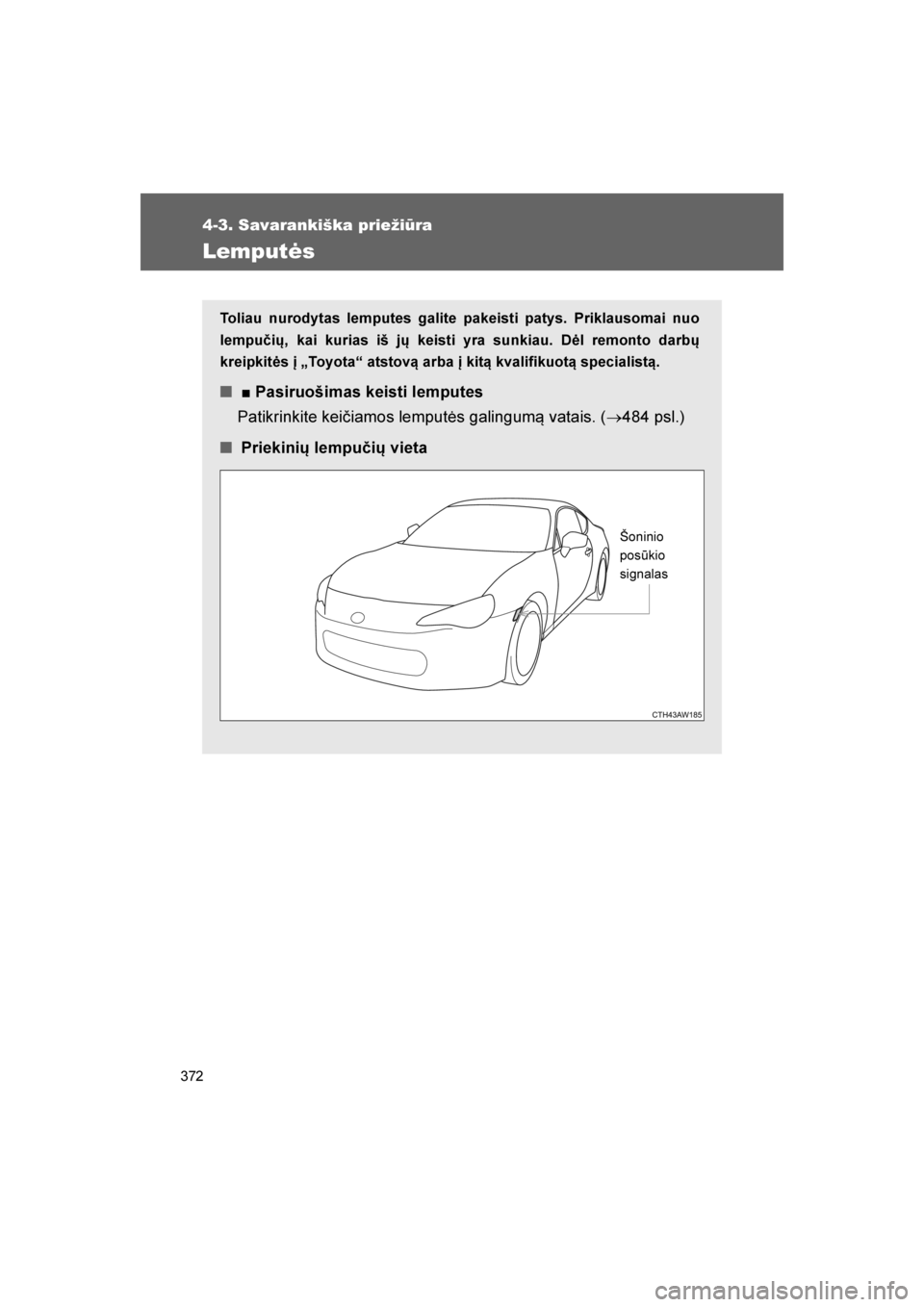

Lemputės
Toliau nurodytas lemputes galite pakeisti patys. Priklausomai nuo
lempu\bių, kai kurias iš jų keisti yra sunkiau. Dėl remonto darbų
kreipkitės į „Toyota“ atstovą arba į kitą kvalifikuotą specialistą.
■■ Pasiruošimas keisti lemputes
Patikrinkite keičiamos lemputės galingum\b vatais. ( →484 psl.)
■ Priekinių lempučių vieta
Šoninio
pos\bkio
signalas
86_OM_Europe_OM18071LT.book Page 372 Sunday, November 27, 2016 2:38 PM

373
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
86_LT (OM18071E)
■
Galinių lempučių vieta
Atbulinės eigos šviesos Numerių
lentelės
šviesa
Užpakali
-
niai r\bko
žibintai
86_OM_Europe_OM18071LT.book Page 373 Sunday, November 27, 2016 2:38 PM

374
4-3. Savarankiška priežiūra
86_LT (OM18071E)
Lempučių keitimas
■ Šoniniai pos\bkio signalai
Pasukite vairaratį priešinga kryp-
timi nuo lemputės, kuri\b norite
pakeisti.
Pasukite vairaratį taip, kad būtų
patogu įkišti ranką tarp padangos
ir apmušalo.
Išimkite sparno apmušalo laikiklį
ir šiek tiek patraukite apmušal\b.
Norėdami nesugadinti automobi -
lio, uždenkite atsuktuvą audiniu.
Atlaisvinkite šviesos laikiklį.
Į ertmę įkiškite atsuktuvą. Tvirtai
spausdami atsuktuvą traukite jį
link automobilio salono.
Norėdami nepakenkti automobi -
liui atsuktuvą apvyniokite juos -
tele.
ETAPAS1
ETAPAS2
ETAPAS3
86_OM_Europe_OM18071LT.book Page 374 Sunday, November 27, 2016 2:38 PM

375
4-3. Savarankiška priežiūra
4
Automobilio priežiūra ir valymas
86_LT (OM18071E)
Ištraukite lemputę ir pasukite lęšį
prieš laikrodžio rodyklę.
Išimkite lemputę.
Prijunkite atlikdami veiksmus atvirkštine tvarka.
ETAPAS4
ETAPAS5
ETAPAS6
86_OM_Europe_OM18071LT.book Page 375 Sunday, November 27, 2016 2:38 PM

376
4-3. Savarankiška priežiūra
86_LT (OM18071E)
■
Atbulinės eigos šviesos
Išimkite laikiklį.
Norėdami nesugadinti automobi-
lio, uždenkite atsuktuvą audiniu.
Pasukite lemputės lizd\b prieš
laikrodžio rodyklę.
Išimkite lemputę.
Prijunkite atlikdami veiksmus atvirkštine tvarka.
ETAPAS1
ETAPAS2
ETAPAS3
ETAPAS4
86_OM_Europe_OM18071LT.book Page 376 Sunday, November 27, 2016 2:38 PM
