Page 657 of 812
6577-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
OM10528DK_C-HR

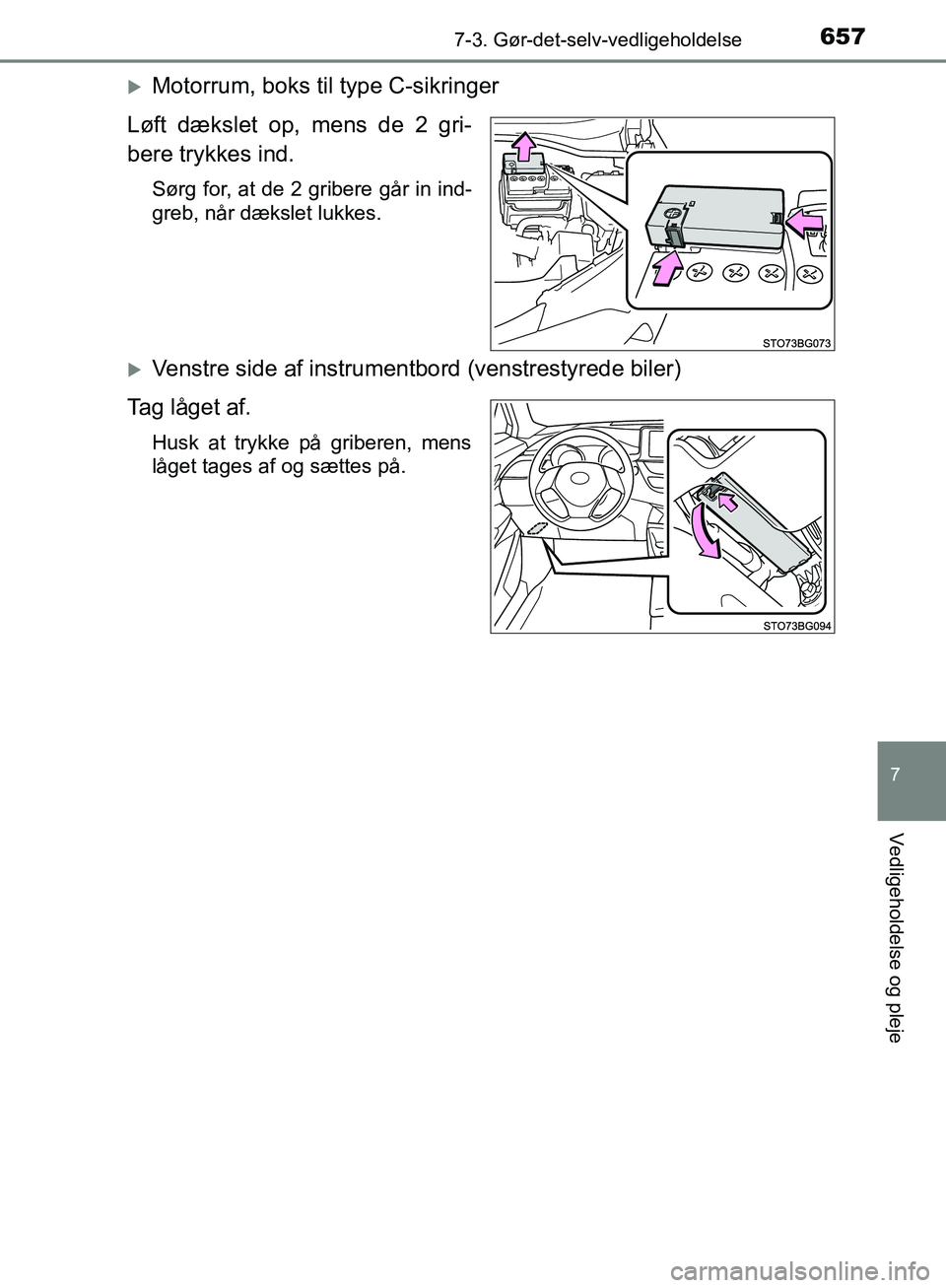

Motorrum, boks til type C-sikringer
Løft dækslet op, mens de 2 gri-
bere trykkes ind.
Sørg for, at de 2 gribere går in ind-
greb, når dækslet lukkes.
Venstre side af instrumentbord (venstrestyrede biler)
Tag låget af.
Husk at trykke på griberen, mens
låget tages af og sættes på.
OM10528DK.book Page 657 Tuesday, December 6, 2016 12:29 PM
Page 658 of 812
6587-3. Gør-det-selv-vedligeholdelse
OM10528DK_C-HR

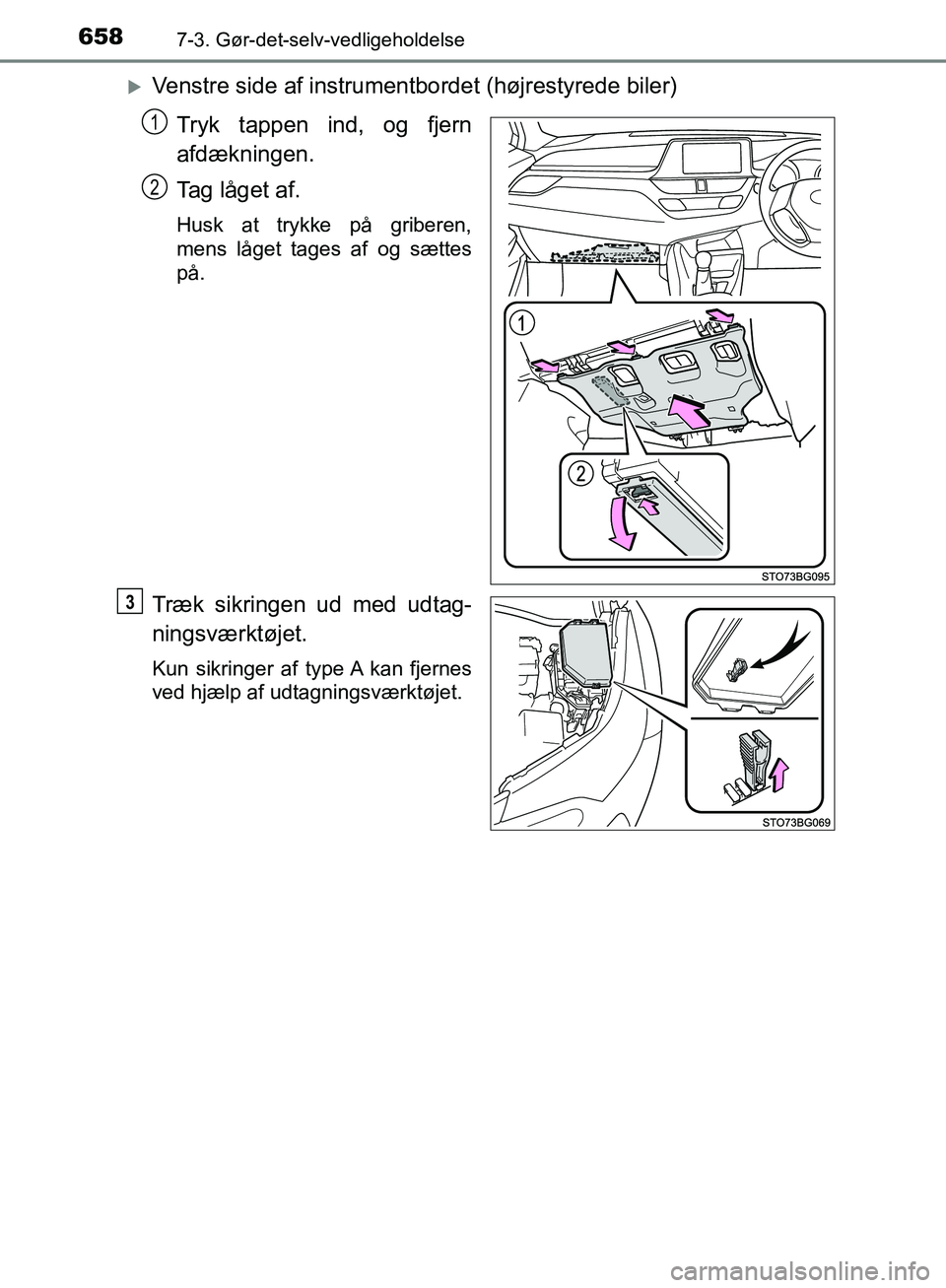

Venstre side af instrumentbordet (højrestyrede biler)Tryk tappen ind, og fjern
afdækningen.
Tag låget af.
Husk at trykke på griberen,
mens låget tages af og sættes
på.
Træk sikringen ud med udtag-
ningsværktøjet.
Kun sikringer af type A kan fjernes
ved hjælp af udtagningsværktøjet.
1
2
3
OM10528DK.book Page 658 Tuesday, December 6, 2016 12:29 PM
Page 659 of 812
6597-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
OM10528DK_C-HR

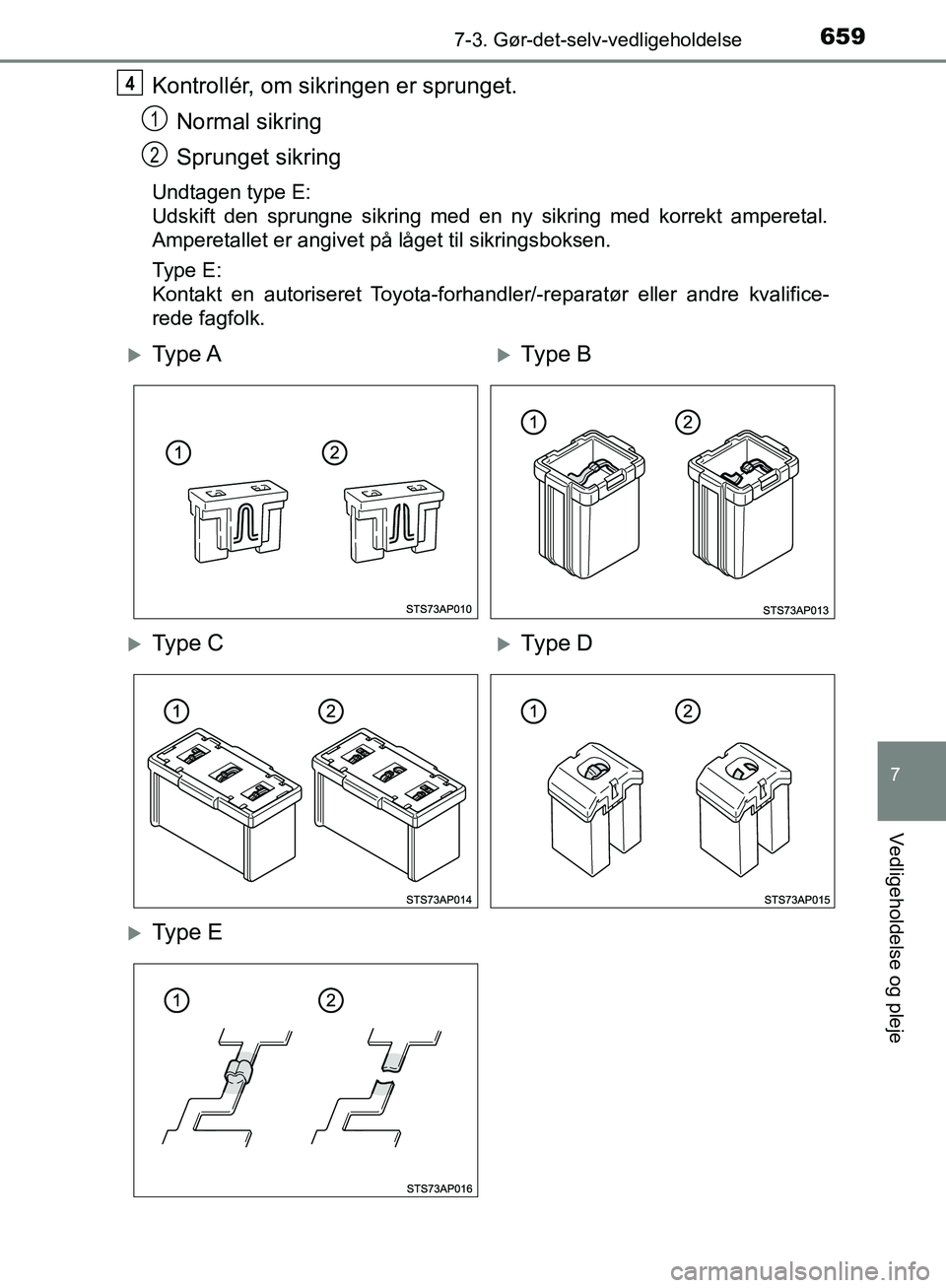

Kontrollér, om sikringen er sprunget.Normal sikring
Sprunget sikring
Undtagen type E:
Udskift den sprungne sikring med en ny sikring med korrekt amperetal.
Amperetallet er angivet på låget til sikringsboksen.
Type E:
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
OM10528DK.book Page 659 Tuesday, December 6, 2016 12:29 PM
Page 660 of 812

6607-3. Gør-det-selv-vedligeholdelse
OM10528DK_C-HR

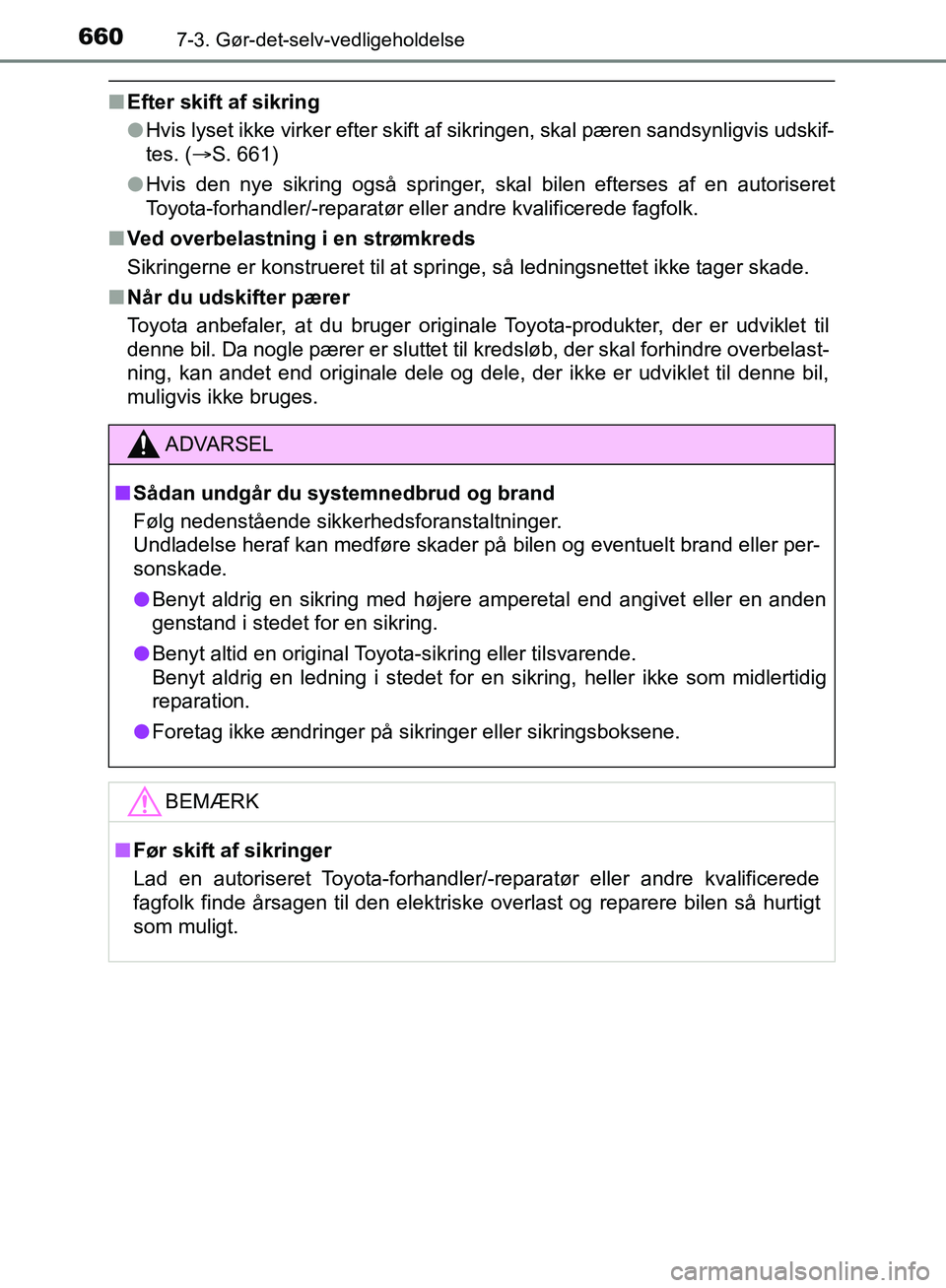

nEfter skift af sikring
lHvis lyset ikke virker efter skift af sikringen, skal pæren sandsynligvis udskif-
tes. ( S. 661)
l Hvis den nye sikring også springer, skal bilen efterses af en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
n Ved overbelastning i en strømkreds
Sikringerne er konstrueret til at springe, så ledningsnettet ikke tager skade.
n Når du udskifter pærer
Toyota anbefaler, at du bruger originale Toyota-produkter, der er udviklet til
denne bil. Da nogle pærer er sluttet til kredsløb, der skal forhindre overbelast-
ning, kan andet end originale dele og dele, der ikke er udviklet til denne bil,
muligvis ikke bruges.
ADVARSEL
n Sådan undgår du systemnedbrud og brand
Følg nedenstående sikkerhedsforanstaltninger.
Undladelse heraf kan medføre skader på bilen og eventuelt brand eller per-
sonskade.
l Benyt aldrig en sikring med høje re amperetal end angivet eller en anden
genstand i stedet for en sikring.
l Benyt altid en original Toyota-sikring eller tilsvarende.
Benyt aldrig en ledning i stedet for en sikring, heller ikke som midlert\
idig
reparation.
l Foretag ikke ændringer på sikringer eller sikringsboksene.
BEMÆRK
n Før skift af sikringer
Lad en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk finde årsagen til den elektriske overlast og reparere bilen så hurtigt
som muligt.
OM10528DK.book Page 660 Tuesday, December 6, 2016 12:29 PM
Page 661 of 812
6617-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
OM10528DK_C-HR

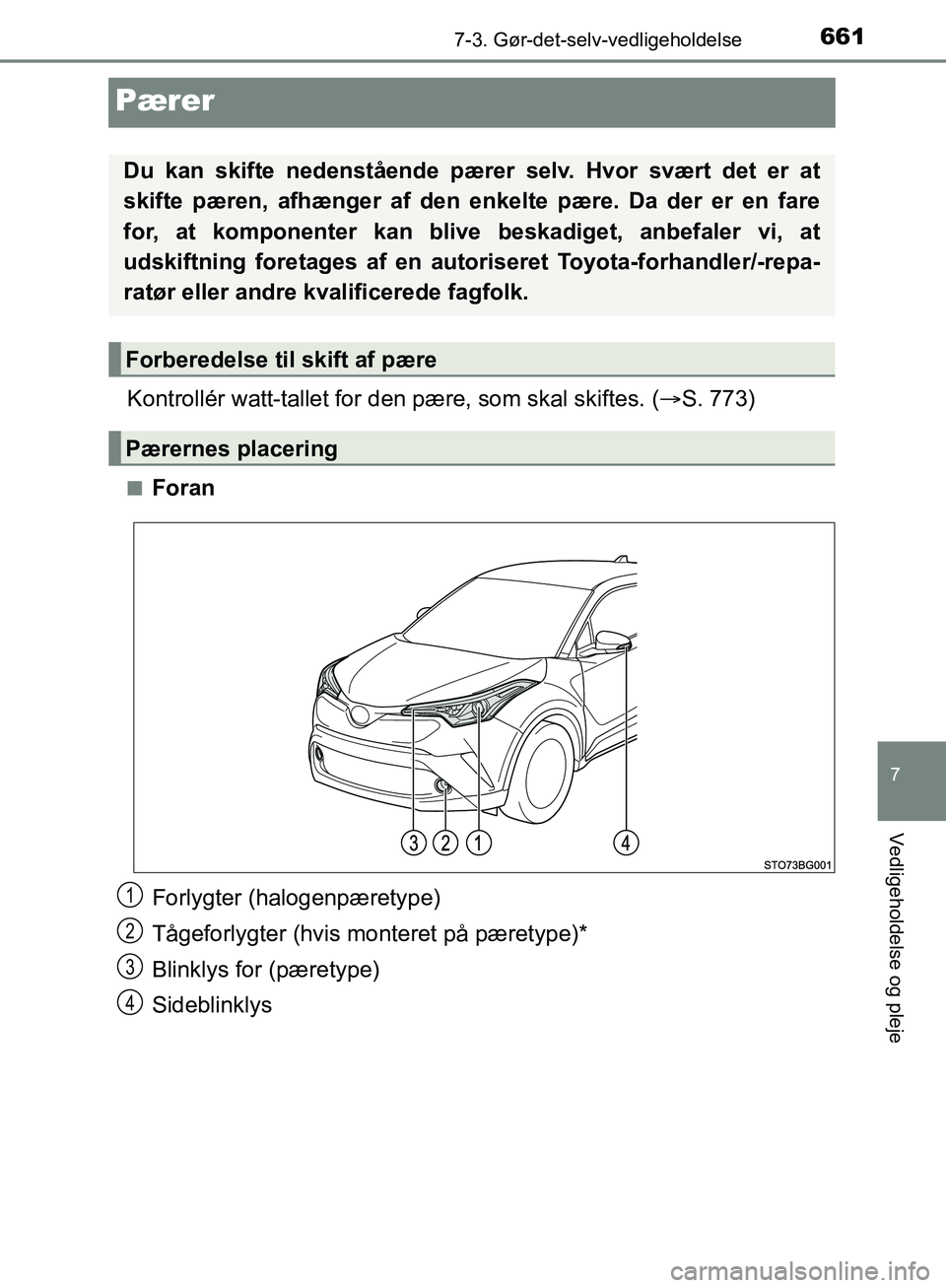

Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. (S. 773)
nForan
Forlygter (halogenpæretype)
Tågeforlygter (hvis monteret på pæretype)*
Blinklys for (pæretype)
Sideblinklys
Du kan skifte nedenstående pære r selv. Hvor svært det er at
skifte pæren, afhænger af den enkelte pære. Da der er en fare
for, at komponenter kan blive beskadiget, anbefaler vi, at
udskiftning foretages af en autoriseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk.
Forberedelse til skift af pære
Pærernes placering
1
2
3
4
OM10528DK.book Page 661 Tuesday, December 6, 2016 12:29 PM
Page 662 of 812
6627-3. Gør-det-selv-vedligeholdelse
OM10528DK_C-HRn

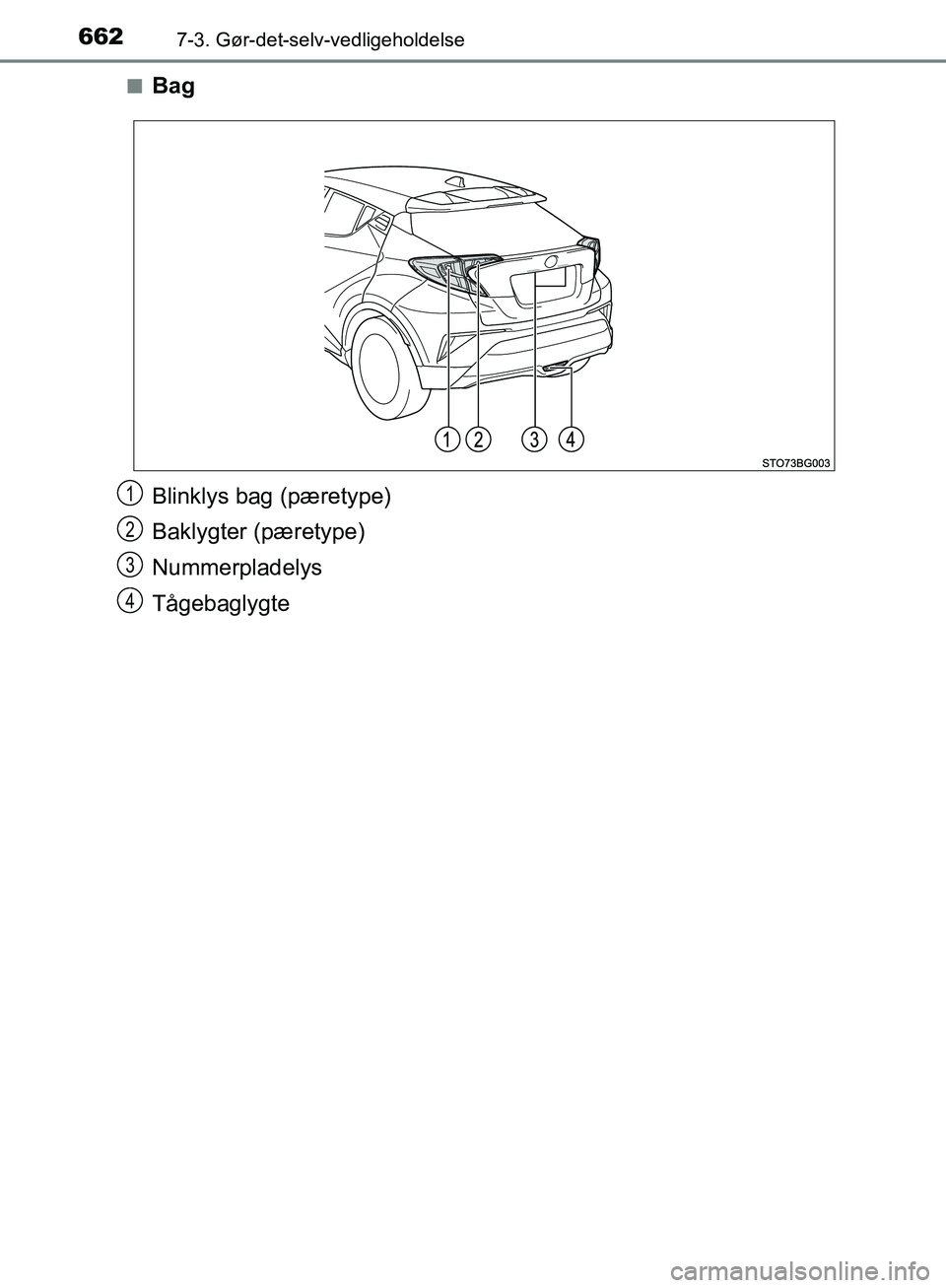

Bag
Blinklys bag (pæretype)
Baklygter (pæretype)
Nummerpladelys
Tågebaglygte
1
2
3
4
OM10528DK.book Page 662 Tuesday, December 6, 2016 12:29 PM
Page 663 of 812
6637-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
OM10528DK_C-HRn

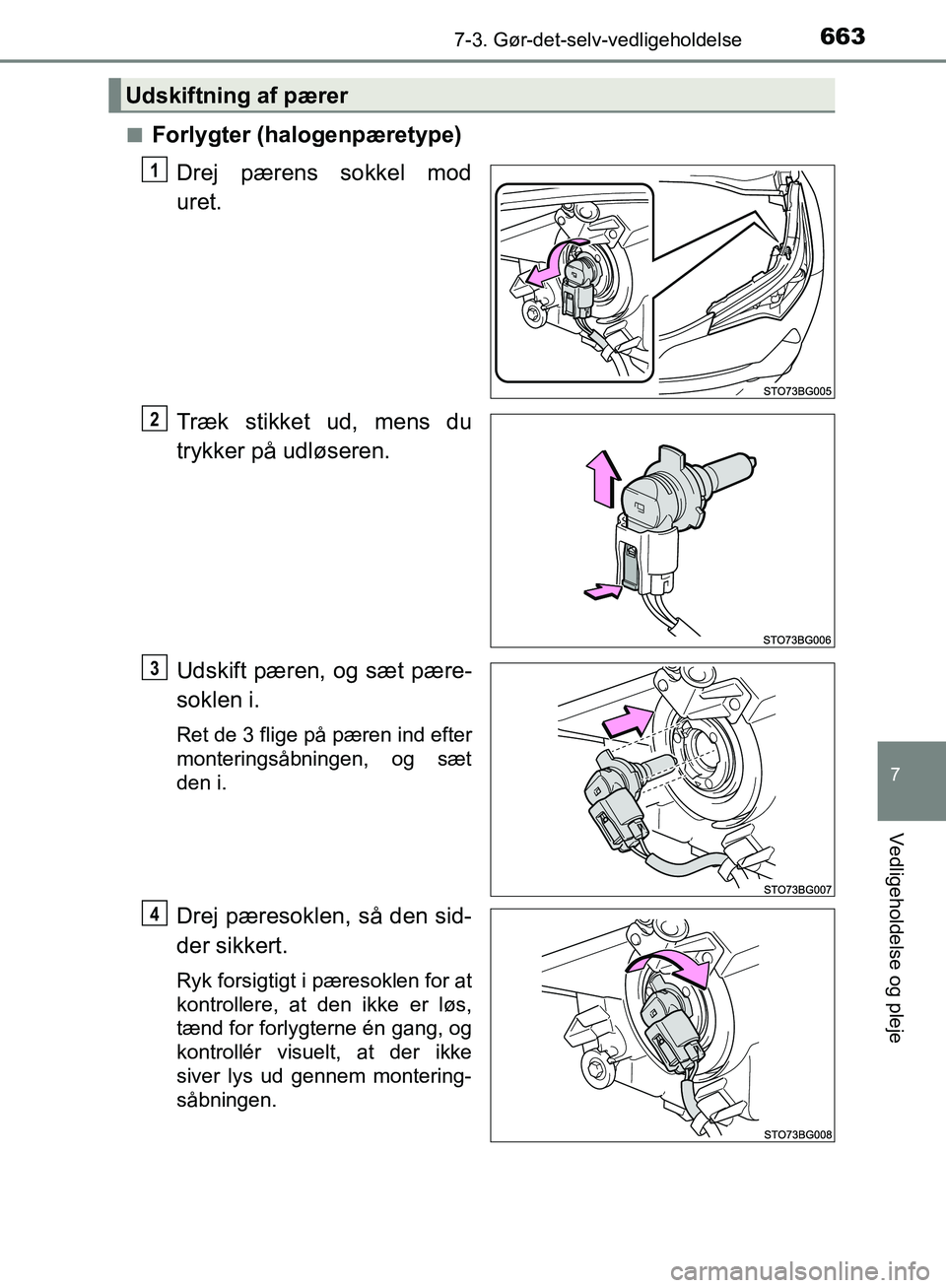

Forlygter (halogenpæretype)
Drej pærens sokkel mod
uret.
Træk stikket ud, mens du
trykker på udløseren.
Udskift pæren, og sæt pære-
soklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sid-
der sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for forlygterne én gang, og
kontrollér visuelt, at der ikke
siver lys ud gennem montering-
såbningen.
Udskiftning af pærer
1
2
3
4
OM10528DK.book Page 663 Tuesday, December 6, 2016 12:29 PM
Page 664 of 812
6647-3. Gør-det-selv-vedligeholdelse
OM10528DK_C-HRn

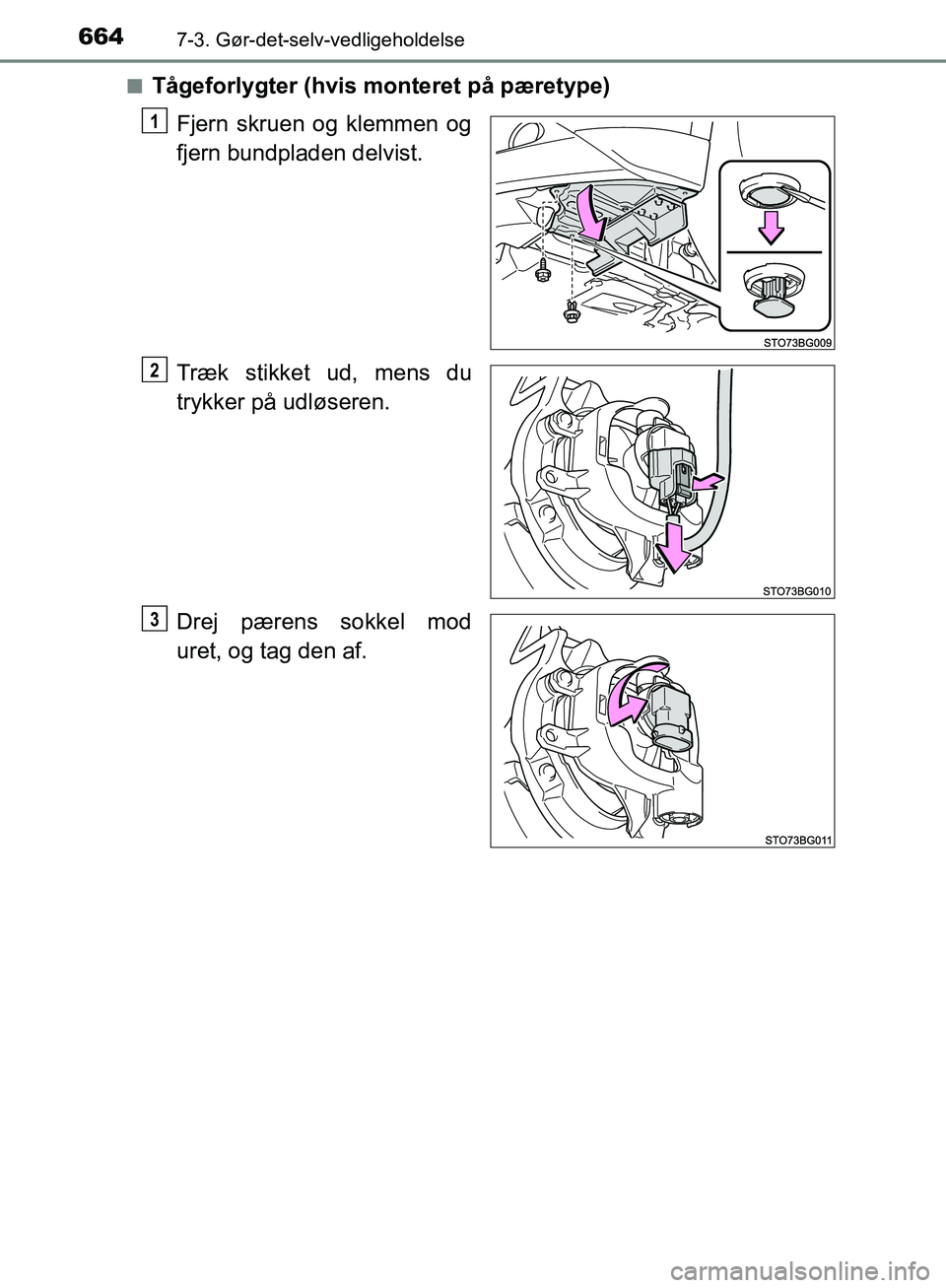

Tågeforlygter (hvis m
onteret på pæretype)
Fjern skruen og klemmen og
fjern bundpladen delvist.
Træk stikket ud, mens du
trykker på udløseren.
Drej pærens sokkel mod
uret, og tag den af.
1
2
3
OM10528DK.book Page 664 Tuesday, December 6, 2016 12:29 PM
