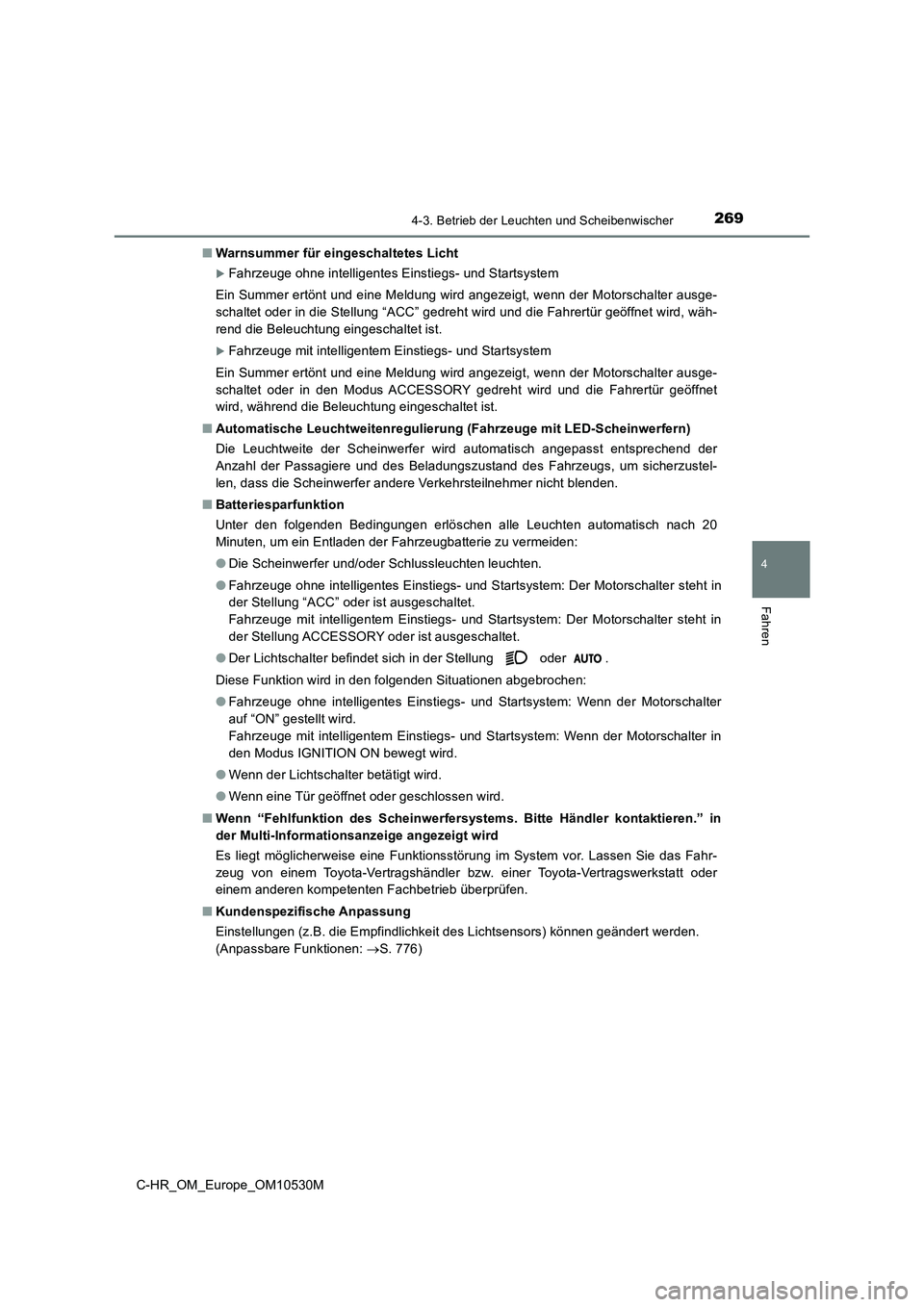

2694-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
C-HR_OM_Europe_OM10530M
■ Warnsummer für eingeschaltetes Licht
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Ein Summer ertönt und eine Meldung wird angezeigt, wenn der Motorschalter ausge-
schaltet oder in die Stellung “ACC” gedreht wird und die Fahrertür geöffnet wird, wäh-
rend die Beleuchtung eingeschaltet ist.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Ein Summer ertönt und eine Meldung wird angezeigt, wenn der Motorschalter ausge-
schaltet oder in den Modus ACCESSORY gedreht wird und die Fahrertür geöffnet
wird, während die Beleuchtung eingeschaltet ist.
■ Automatische Leuchtweitenregulierung (Fahrzeuge mit LED-Scheinwerfern)
Die Leuchtweite der Scheinwerfer wird automatisch angepasst entsprechend der
Anzahl der Passagiere und des Beladungszustand des Fahrzeugs, um sicherzustel-
len, dass die Scheinwerfer andere Verkehrsteilnehmer nicht blenden.
■ Batteriesparfunktion
Unter den folgenden Bedingungen erlöschen alle Leuchten automatisch nach 20
Minuten, um ein Entladen der Fahrzeugbatterie zu vermeiden:
● Die Scheinwerfer und/oder Schlussleuchten leuchten.
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Der Motorschalter steht in
der Stellung “ACC” oder ist ausgeschaltet.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Der Motorschalter steht in
der Stellung ACCESSORY oder ist ausgeschaltet.
● Der Lichtschalter befindet sich in der Stellung oder .
Diese Funktion wird in den folgenden Situationen abgebrochen:
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Wenn der Motorschalter
auf “ON” gestellt wird.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Wenn der Motorschalter in
den Modus IGNITION ON bewegt wird.
● Wenn der Lichtschalter betätigt wird.
● Wenn eine Tür geöffnet oder geschlossen wird.
■ Wenn “Fehlfunktion des Scheinwerfersystems. Bitte Händler kontaktieren.” in
der Multi-Informationsanzeige angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
■ Kundenspezifische Anpassung
Einstellungen (z.B. die Empfindlichkeit des Lichtsensors) können geändert werden.
(Anpassbare Funktionen: S. 776)

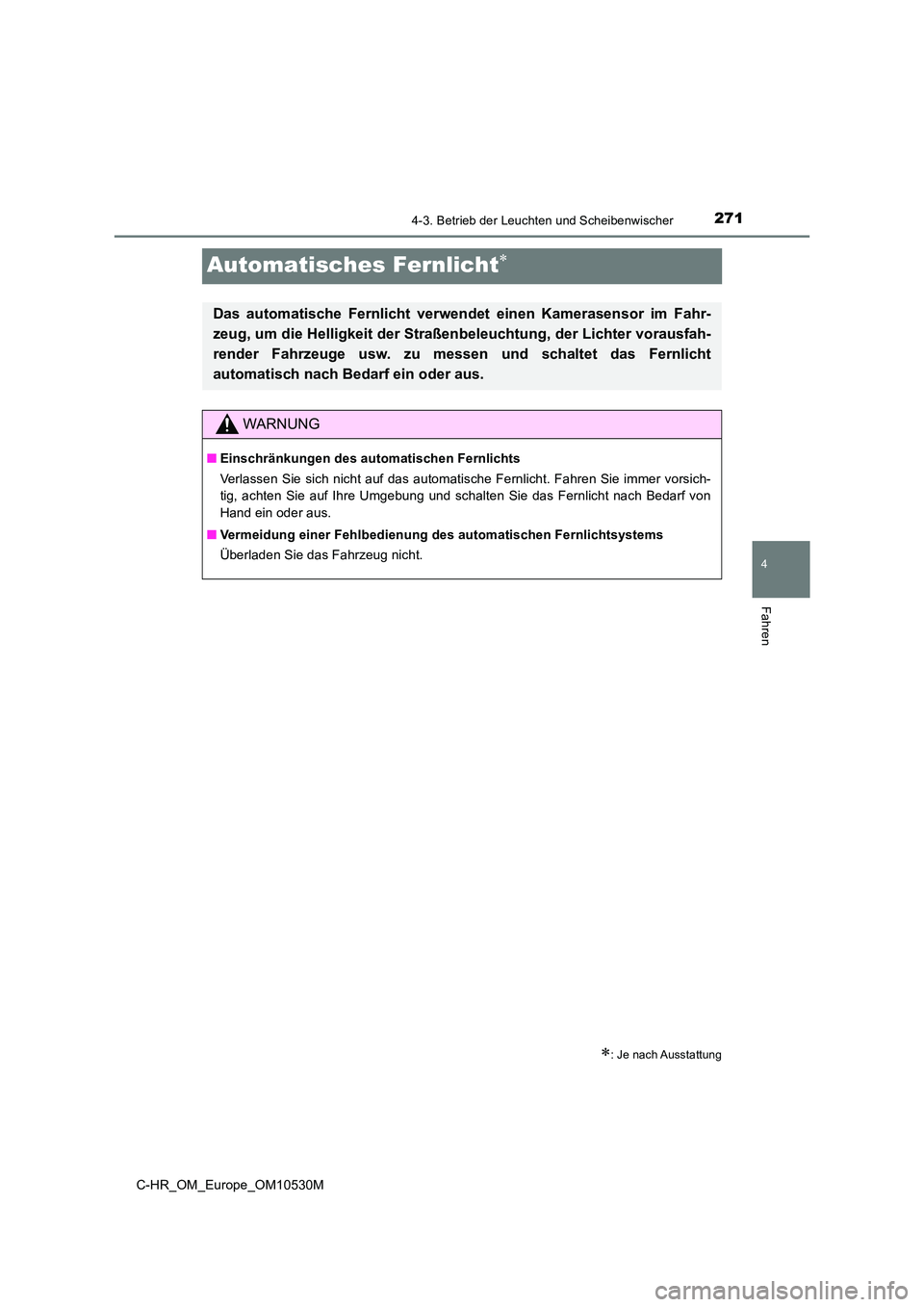

271
4
4-3. Betrieb der Leuchten und Scheibenwischer
Fahren
C-HR_OM_Europe_OM10530M
Automatisches Fernlicht
: Je nach Ausstattung
Das automatische Fernlicht verwendet einen Kamerasensor im Fahr-
zeug, um die Helligkeit der Straßenbeleuchtung, der Lichter vorausfah-
render Fahrzeuge usw. zu messen und schaltet das Fernlicht
automatisch nach Bedarf ein oder aus.
WARNUNG
■ Einschränkungen des automatischen Fernlichts
Verlassen Sie sich nicht auf das automatische Fernlicht. Fahren Sie immer vorsich-
tig, achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht nach Bedarf von
Hand ein oder aus.
■ Vermeidung einer Fehlbedienung des automatischen Fernlichtsystems
Überladen Sie das Fahrzeug nicht.

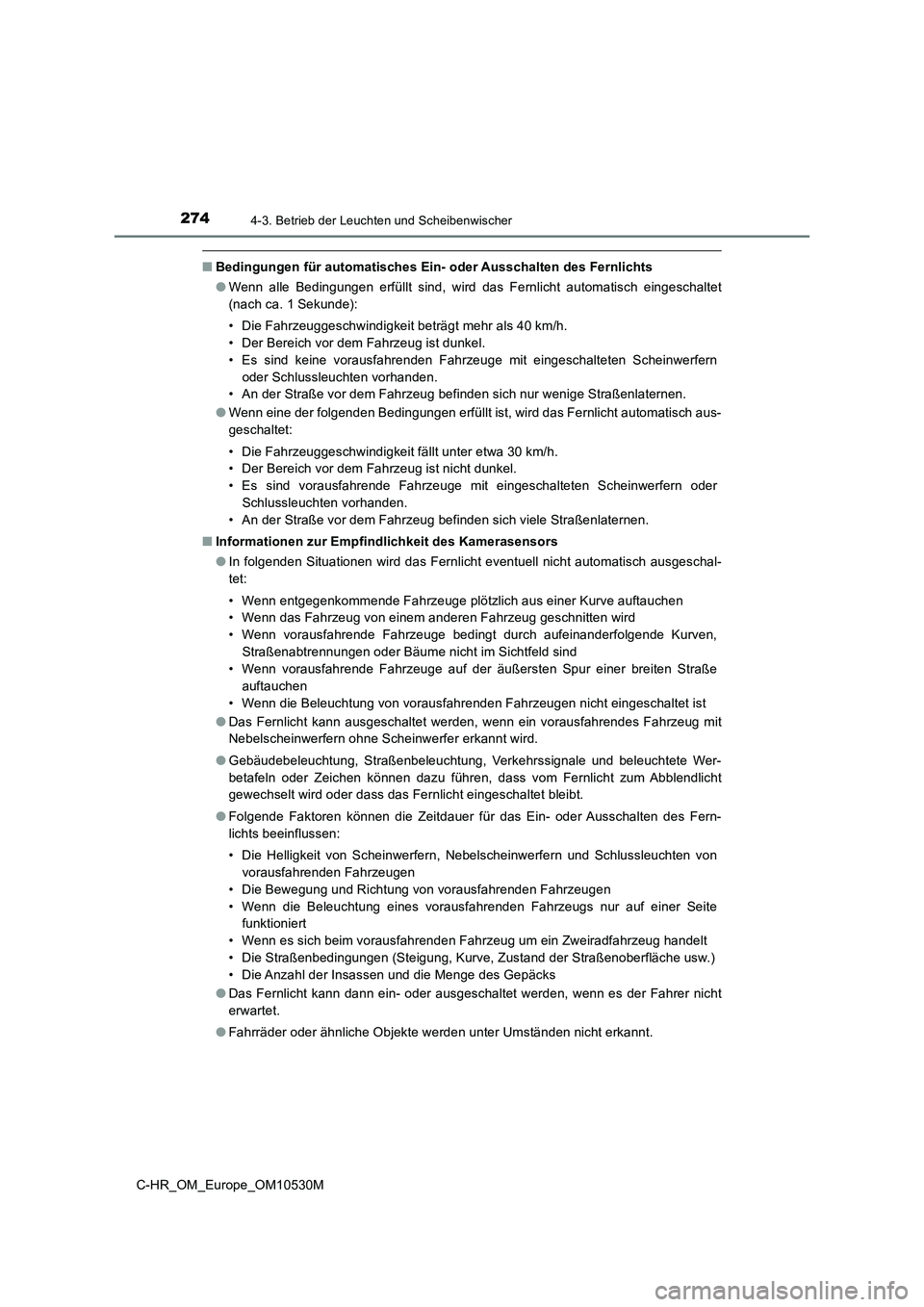

2744-3. Betrieb der Leuchten und Scheibenwischer
C-HR_OM_Europe_OM10530M
■Bedingungen für automatisches Ein- oder Ausschalten des Fernlichts
● Wenn alle Bedingungen erfüllt sind, wird das Fernlicht automatisch eingeschaltet
(nach ca. 1 Sekunde):
• Die Fahrzeuggeschwindigkeit beträgt mehr als 40 km/h.
• Der Bereich vor dem Fahrzeug ist dunkel.
• Es sind keine vorausfahrenden Fahrzeuge mit eingeschalteten Scheinwerfern
oder Schlussleuchten vorhanden.
• An der Straße vor dem Fahrzeug befinden sich nur wenige Straßenlaternen.
● Wenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht automatisch aus-
geschaltet:
• Die Fahrzeuggeschwindigkeit fällt unter etwa 30 km/h.
• Der Bereich vor dem Fahrzeug ist nicht dunkel.
• Es sind vorausfahrende Fahrzeuge mit eingeschalteten Scheinwerfern oder
Schlussleuchten vorhanden.
• An der Straße vor dem Fahrzeug befinden sich viele Straßenlaternen.
■ Informationen zur Empfindlichkeit des Kamerasensors
● In folgenden Situationen wird das Fernlicht eventuell nicht automatisch ausgeschal-
tet:
• Wenn entgegenkommende Fahrzeuge plötzlich aus einer Kurve auftauchen
• Wenn das Fahrzeug von einem anderen Fahrzeug geschnitten wird
• Wenn vorausfahrende Fahrzeuge bedingt durch aufeinanderfolgende Kurven,
Straßenabtrennungen oder Bäume nicht im Sichtfeld sind
• Wenn vorausfahrende Fahrzeuge auf der äußersten Spur einer breiten Straße
auftauchen
• Wenn die Beleuchtung von vorausfahrenden Fahrzeugen nicht eingeschaltet ist
● Das Fernlicht kann ausgeschaltet werden, wenn ein vorausfahrendes Fahrzeug mit
Nebelscheinwerfern ohne Scheinwerfer erkannt wird.
● Gebäudebeleuchtung, Straßenbeleuchtung, Verkehrssignale und beleuchtete Wer-
betafeln oder Zeichen können dazu führen, dass vom Fernlicht zum Abblendlicht
gewechselt wird oder dass das Fernlicht eingeschaltet bleibt.
● Folgende Faktoren können die Zeitdauer für das Ein- oder Ausschalten des Fern-
lichts beeinflussen:
• Die Helligkeit von Scheinwerfern, Nebelscheinwerfern und Schlussleuchten von
vorausfahrenden Fahrzeugen
• Die Bewegung und Richtung von vorausfahrenden Fahrzeugen
• Wenn die Beleuchtung eines vorausfahrenden Fahrzeugs nur auf einer Seite
funktioniert
• Wenn es sich beim vorausfahrenden Fahrzeug um ein Zweiradfahrzeug handelt
• Die Straßenbedingungen (Steigung, Kurve, Zustand der Straßenoberfläche usw.)
• Die Anzahl der Insassen und die Menge des Gepäcks
● Das Fernlicht kann dann ein- oder ausgeschaltet werden, wenn es der Fahrer nicht
erwartet.
● Fahrräder oder ähnliche Objekte werden unter Umständen nicht erkannt.

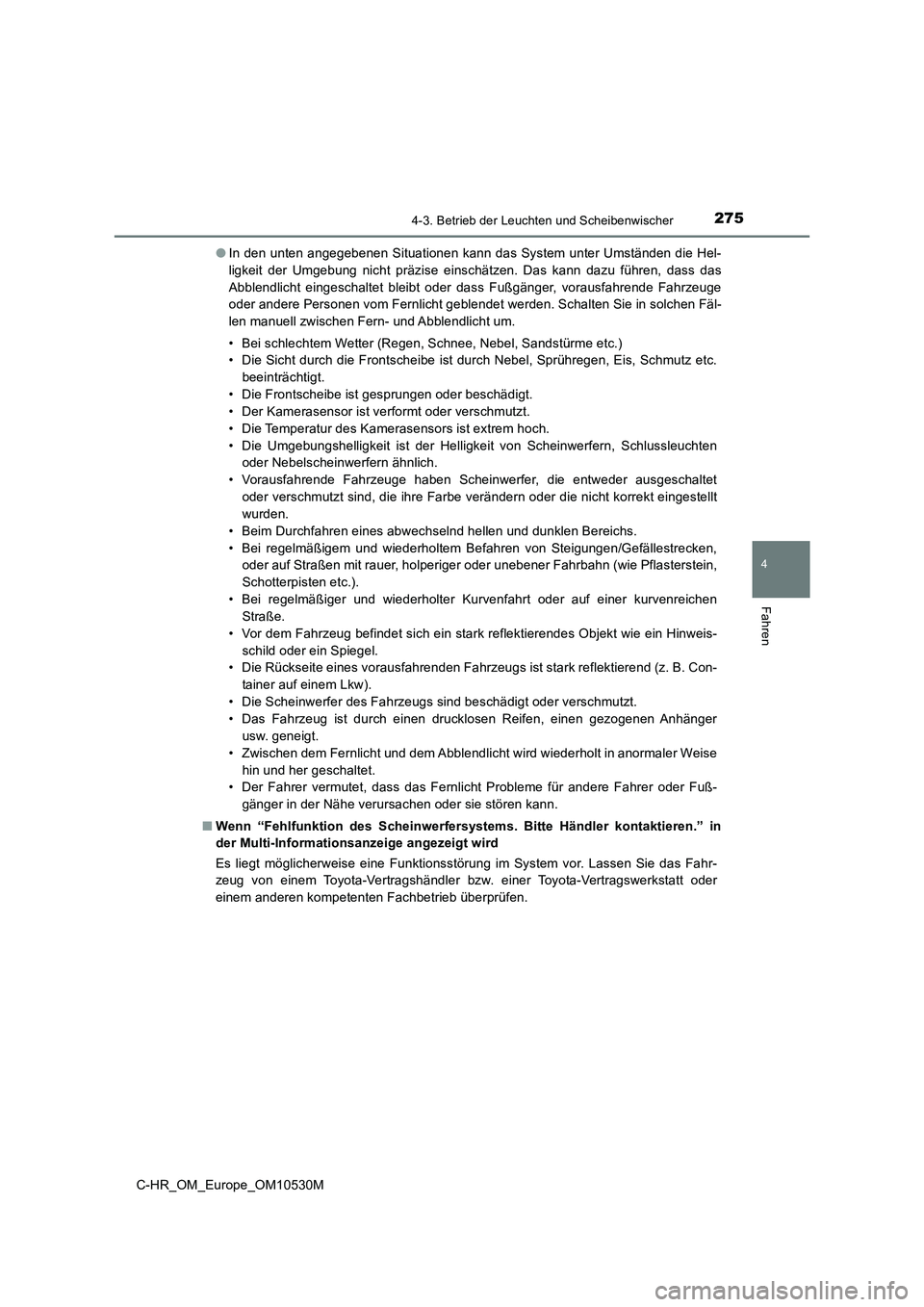

2754-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
C-HR_OM_Europe_OM10530M
● In den unten angegebenen Situationen kann das System unter Umständen die Hel-
ligkeit der Umgebung nicht präzise einschätzen. Das kann dazu führen, dass das
Abblendlicht eingeschaltet bleibt oder dass Fußgänger, vorausfahrende Fahrzeuge
oder andere Personen vom Fernlicht geblendet werden. Schalten Sie in solchen Fäl-
len manuell zwischen Fern- und Abblendlicht um.
• Bei schlechtem Wetter (Regen, Schnee, Nebel, Sandstürme etc.)
• Die Sicht durch die Frontscheibe ist durch Nebel, Sprühregen, Eis, Schmutz etc.
beeinträchtigt.
• Die Frontscheibe ist gesprungen oder beschädigt.
• Der Kamerasensor ist verformt oder verschmutzt.
• Die Temperatur des Kamerasensors ist extrem hoch.
• Die Umgebungshelligkeit ist der Helligkeit von Scheinwerfern, Schlussleuchten
oder Nebelscheinwerfern ähnlich.
• Vorausfahrende Fahrzeuge haben Scheinwerfer, die entweder ausgeschaltet
oder verschmutzt sind, die ihre Farbe verändern oder die nicht korrekt eingestellt
wurden.
• Beim Durchfahren eines abwechselnd hellen und dunklen Bereichs.
• Bei regelmäßigem und wiederholtem Befahren von Steigungen/Gefällestrecken,
oder auf Straßen mit rauer, holperiger oder unebener Fahrbahn (wie Pflasterstein,
Schotterpisten etc.).
• Bei regelmäßiger und wiederholter Kurvenfahrt oder auf einer kurvenreichen
Straße.
• Vor dem Fahrzeug befindet sich ein stark reflektierendes Objekt wie ein Hinweis-
schild oder ein Spiegel.
• Die Rückseite eines vorausfahrenden Fahrzeugs ist stark reflektierend (z. B. Con-
tainer auf einem Lkw).
• Die Scheinwerfer des Fahrzeugs sind beschädigt oder verschmutzt.
• Das Fahrzeug ist durch einen drucklosen Reifen, einen gezogenen Anhänger
usw. geneigt.
• Zwischen dem Fernlicht und dem Abblendlicht wird wiederholt in anormaler Weise
hin und her geschaltet.
• Der Fahrer vermutet, dass das Fernlicht Probleme für andere Fahrer oder Fuß-
gänger in der Nähe verursachen oder sie stören kann.
■ Wenn “Fehlfunktion des Scheinwerfersystems. Bitte Händler kontaktieren.” in
der Multi-Informationsanzeige angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.

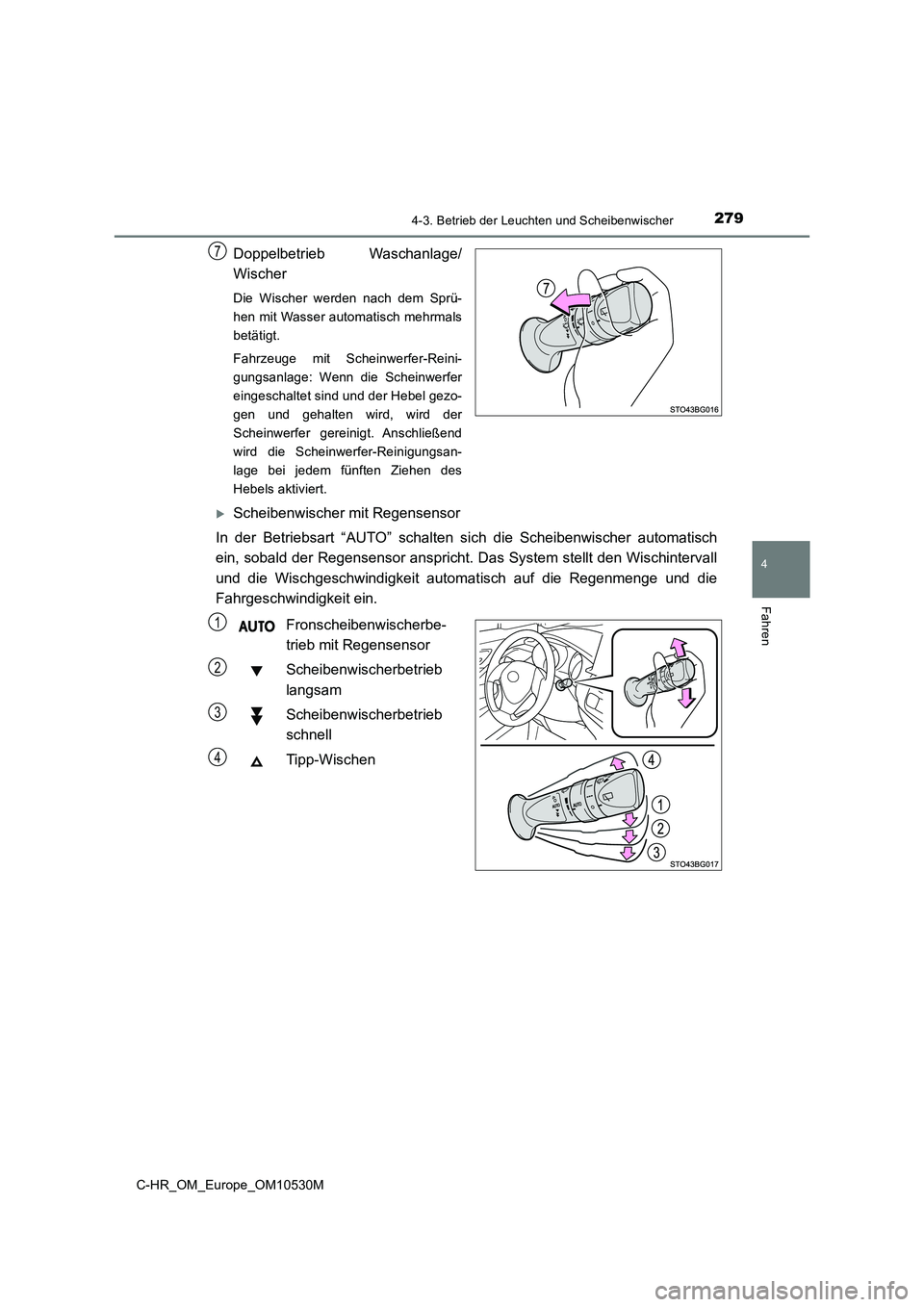

2794-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
C-HR_OM_Europe_OM10530M
Doppelbetrieb Waschanlage/
Wischer
Die Wischer werden nach dem Sprü-
hen mit Wasser automatisch mehrmals
betätigt.
Fahrzeuge mit Scheinwerfer-Reini-
gungsanlage: Wenn die Scheinwerfer
eingeschaltet sind und der Hebel gezo-
gen und gehalten wird, wird der
Scheinwerfer gereinigt. Anschließend
wird die Scheinwerfer-Reinigungsan-
lage bei jedem fünften Ziehen des
Hebels aktiviert.
Scheibenwischer mit Regensensor
In der Betriebsart “AUTO” schalten sich die Scheibenwischer automatisch
ein, sobald der Regensensor anspricht. Das System stellt den Wischintervall
und die Wischgeschwindigkeit automat isch auf die Regenmenge und die
Fahrgeschwindigkeit ein.
Fronscheibenwischerbe-
trieb mit Regensensor
Scheibenwischerbetrieb
langsam
Scheibenwischerbetrieb
schnell
Tipp-Wischen
7
1
2
3
4

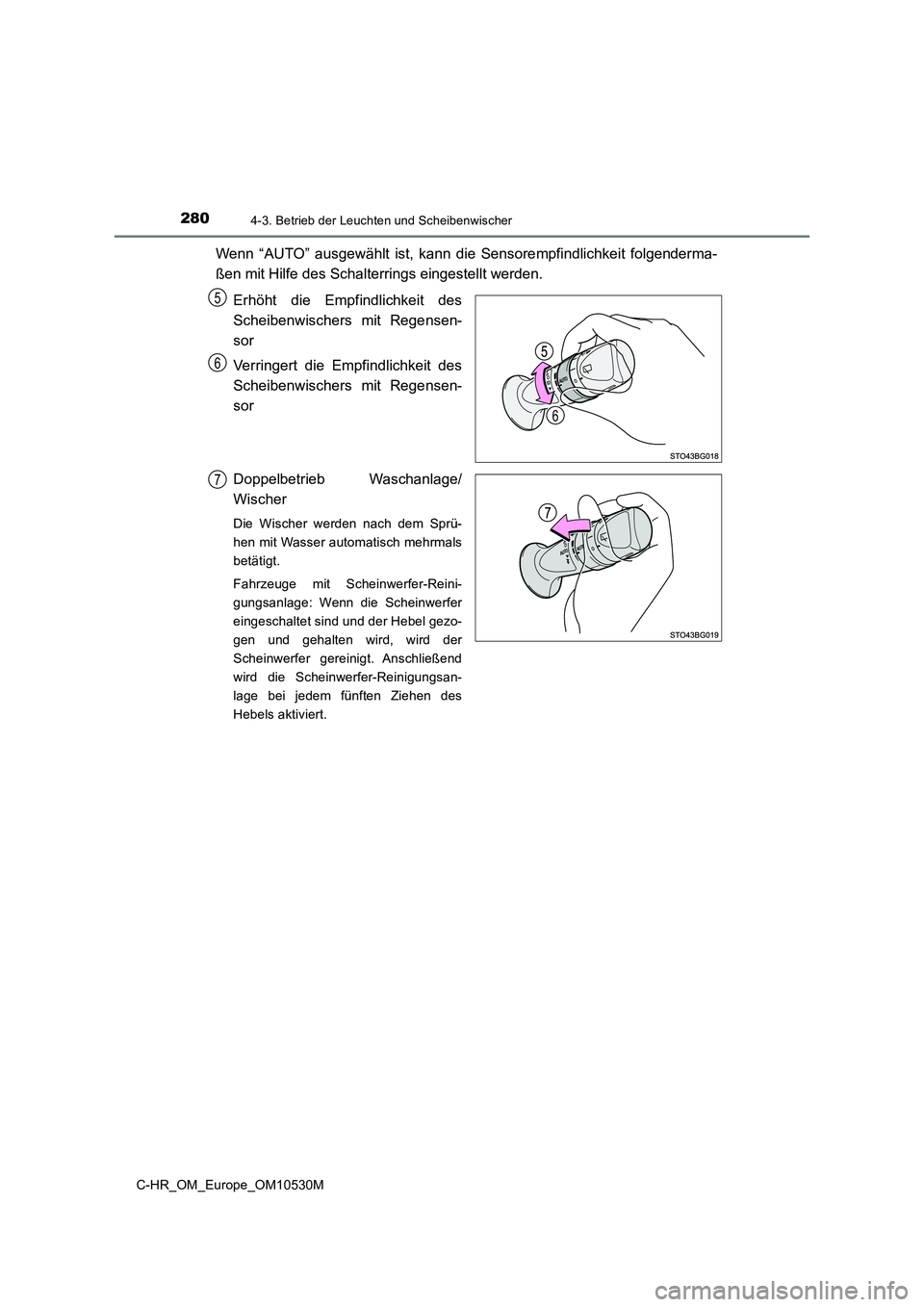

2804-3. Betrieb der Leuchten und Scheibenwischer
C-HR_OM_Europe_OM10530M
Wenn “AUTO” ausgewählt ist, kann die Sensorempfindlichkeit folgenderma-
ßen mit Hilfe des Schalterrings eingestellt werden.
Erhöht die Empfindlichkeit des
Scheibenwischers mit Regensen-
sor
Verringert die Empfindlichkeit des
Scheibenwischers mit Regensen-
sor
Doppelbetrieb Waschanlage/
Wischer
Die Wischer werden nach dem Sprü-
hen mit Wasser automatisch mehrmals
betätigt.
Fahrzeuge mit Scheinwerfer-Reini-
gungsanlage: Wenn die Scheinwerfer
eingeschaltet sind und der Hebel gezo-
gen und gehalten wird, wird der
Scheinwerfer gereinigt. Anschließend
wird die Scheinwerfer-Reinigungsan-
lage bei jedem fünften Ziehen des
Hebels aktiviert.
6
5
6
7

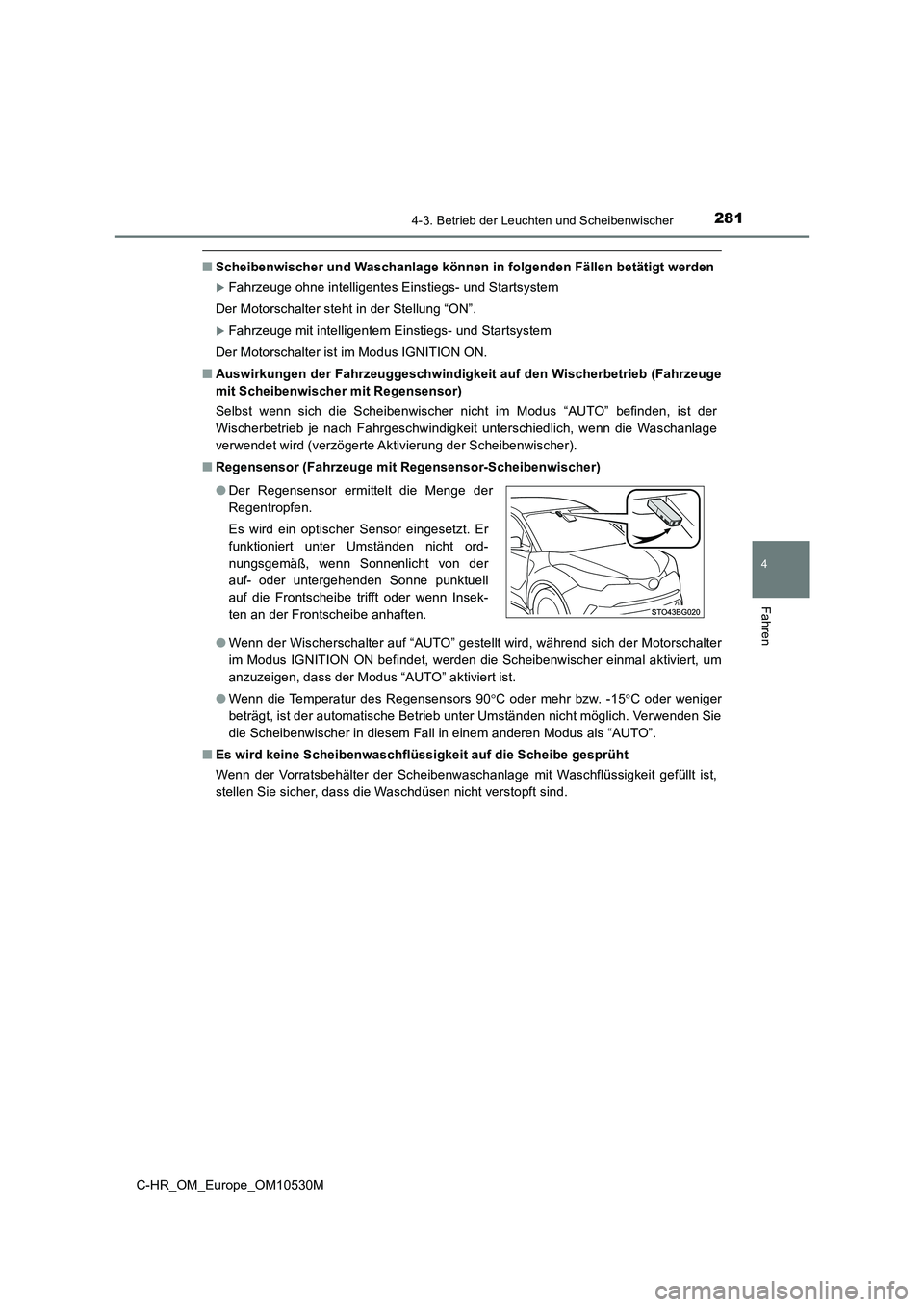

2814-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
C-HR_OM_Europe_OM10530M
■Scheibenwischer und Waschanlage können in folgenden Fällen betätigt werden
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Motorschalter ist im Modus IGNITION ON.
■ Auswirkungen der Fahrzeuggeschwindigkeit auf den Wischerbetrieb (Fahrzeuge
mit Scheibenwischer mit Regensensor)
Selbst wenn sich die Scheibenwischer nicht im Modus “AUTO” befinden, ist der
Wischerbetrieb je nach Fahrgeschwindigkeit unterschiedlich, wenn die Waschanlage
verwendet wird (verzögerte Aktivierung der Scheibenwischer).
■ Regensensor (Fahrzeuge mit Regensensor-Scheibenwischer)
● Wenn der Wischerschalter auf “AUTO” gestellt wird, während sich der Motorschalter
im Modus IGNITION ON befindet, werden die Scheibenwischer einmal aktiviert, um
anzuzeigen, dass der Modus “AUTO” aktiviert ist.
● Wenn die Temperatur des Regensensors 90C oder mehr bzw. -15C oder weniger
beträgt, ist der automatische Betrieb unter Umständen nicht möglich. Verwenden Sie
die Scheibenwischer in diesem Fall in einem anderen Modus als “AUTO”.
■ Es wird keine Scheibenwaschflüssigkeit auf die Scheibe gesprüht
Wenn der Vorratsbehälter der Scheibenwaschanlage mit Waschflüssigkeit gefüllt ist,
stellen Sie sicher, dass die Waschdüsen nicht verstopft sind.
● Der Regensensor ermittelt die Menge der
Regentropfen.
Es wird ein optischer Sensor eingesetzt. Er
funktioniert unter Umständen nicht ord-
nungsgemäß, wenn Sonnenlicht von der
auf- oder untergehenden Sonne punktuell
auf die Frontscheibe trifft oder wenn Insek-
ten an der Frontscheibe anhaften.

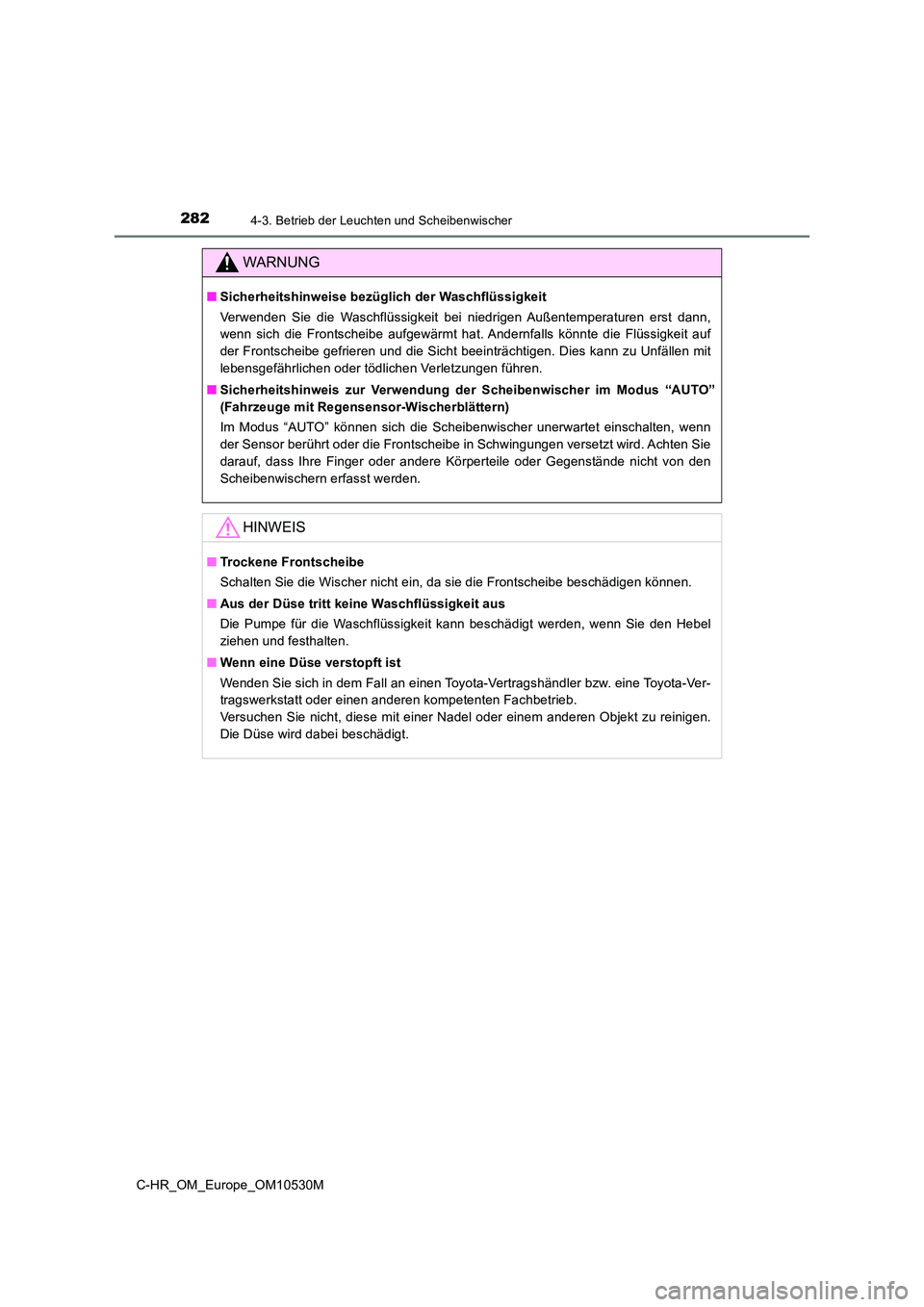

2824-3. Betrieb der Leuchten und Scheibenwischer
C-HR_OM_Europe_OM10530M
WARNUNG
■Sicherheitshinweise bezüglich der Waschflüssigkeit
Verwenden Sie die Waschflüssigkeit bei niedrigen Außentemperaturen erst dann,
wenn sich die Frontscheibe aufgewärmt hat. Andernfalls könnte die Flüssigkeit auf
der Frontscheibe gefrieren und die Sicht beeinträchtigen. Dies kann zu Unfällen mit
lebensgefährlichen oder tödlichen Verletzungen führen.
■ Sicherheitshinweis zur Verwendung der Scheibenwischer im Modus “AUTO”
(Fahrzeuge mit Regensensor-Wischerblättern)
Im Modus “AUTO” können sich die Scheibenwischer unerwartet einschalten, wenn
der Sensor berührt oder die Frontscheibe in Schwingungen versetzt wird. Achten Sie
darauf, dass Ihre Finger oder andere Körperteile oder Gegenstände nicht von den
Scheibenwischern erfasst werden.
HINWEIS
■ Trockene Frontscheibe
Schalten Sie die Wischer nicht ein, da sie die Frontscheibe beschädigen können.
■ Aus der Düse tritt keine Waschflüssigkeit aus
Die Pumpe für die Waschflüssigkeit kann beschädigt werden, wenn Sie den Hebel
ziehen und festhalten.
■ Wenn eine Düse verstopft ist
Wenden Sie sich in dem Fall an einen Toyota-Vertragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Versuchen Sie nicht, diese mit einer Nadel oder einem anderen Objekt zu reinigen.
Die Düse wird dabei beschädigt.
