2017 TOYOTA AVENSIS Omistajan Käsikirja (in Finnish)

4657-3. Tee-se-itse-huolto
OM20C66FI
7
Huolto ja hoito

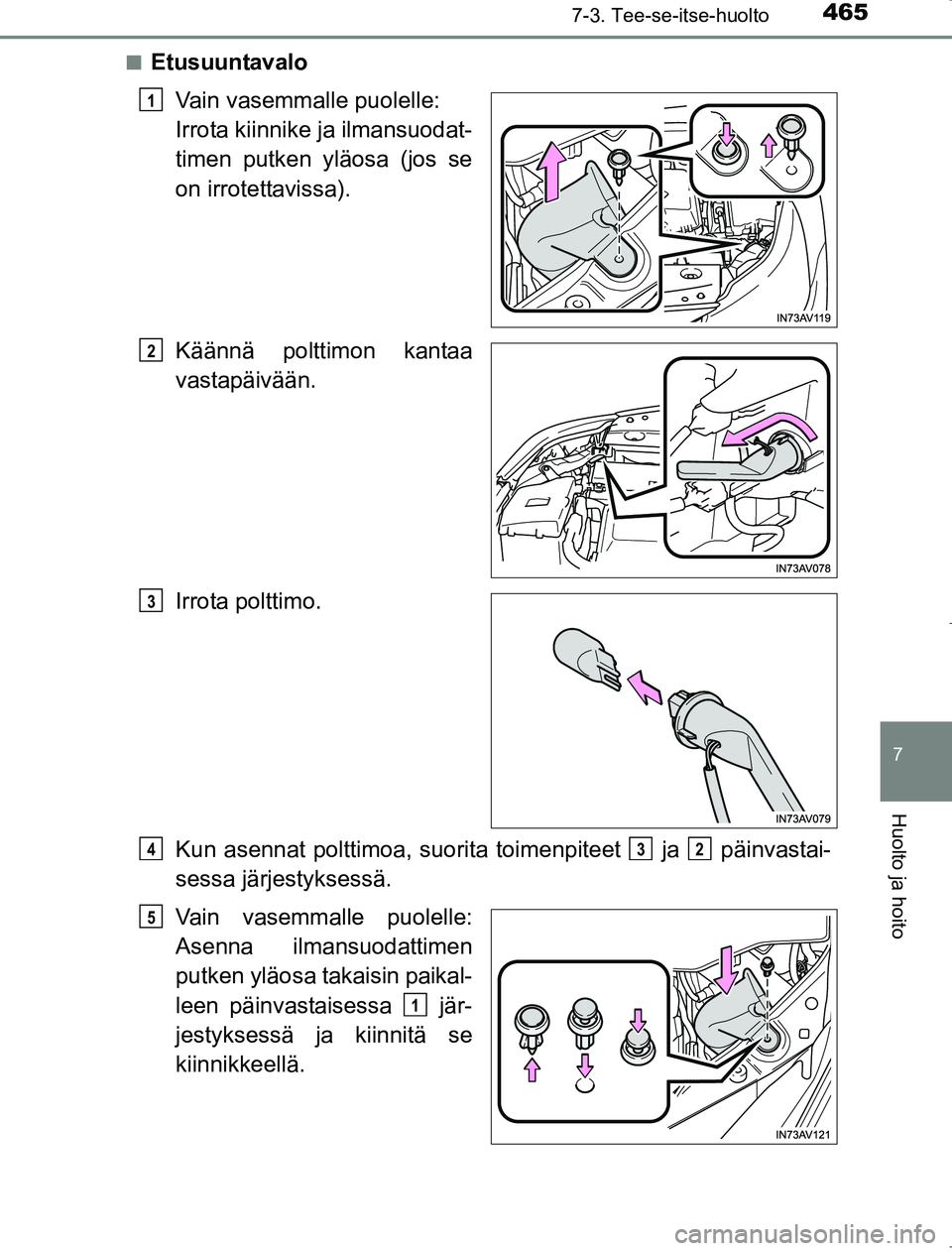

nEtusuuntavaloVain vasemmalle puolelle:
Irrota kiinnike ja ilmansuodat-
timen putken yläosa (jos se
on irrotettavissa).
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat polttimoa, suorita to imenpiteet ja päinvastai-
sessa järjestyksessä.
Vain vasemmalle puolelle:
Asenna ilmansuodattimen
putken yläosa takaisin paikal-
leen päinvastaisessa jär-
jestyksessä ja kiinnitä se
kiinnikkeellä.
1
2
3
432
5
1
OM20C66FI.book Page 465 Fr iday, January 27, 2017 2:04 PM

4667-3. Tee-se-itse-huolto
OM20C66FIn

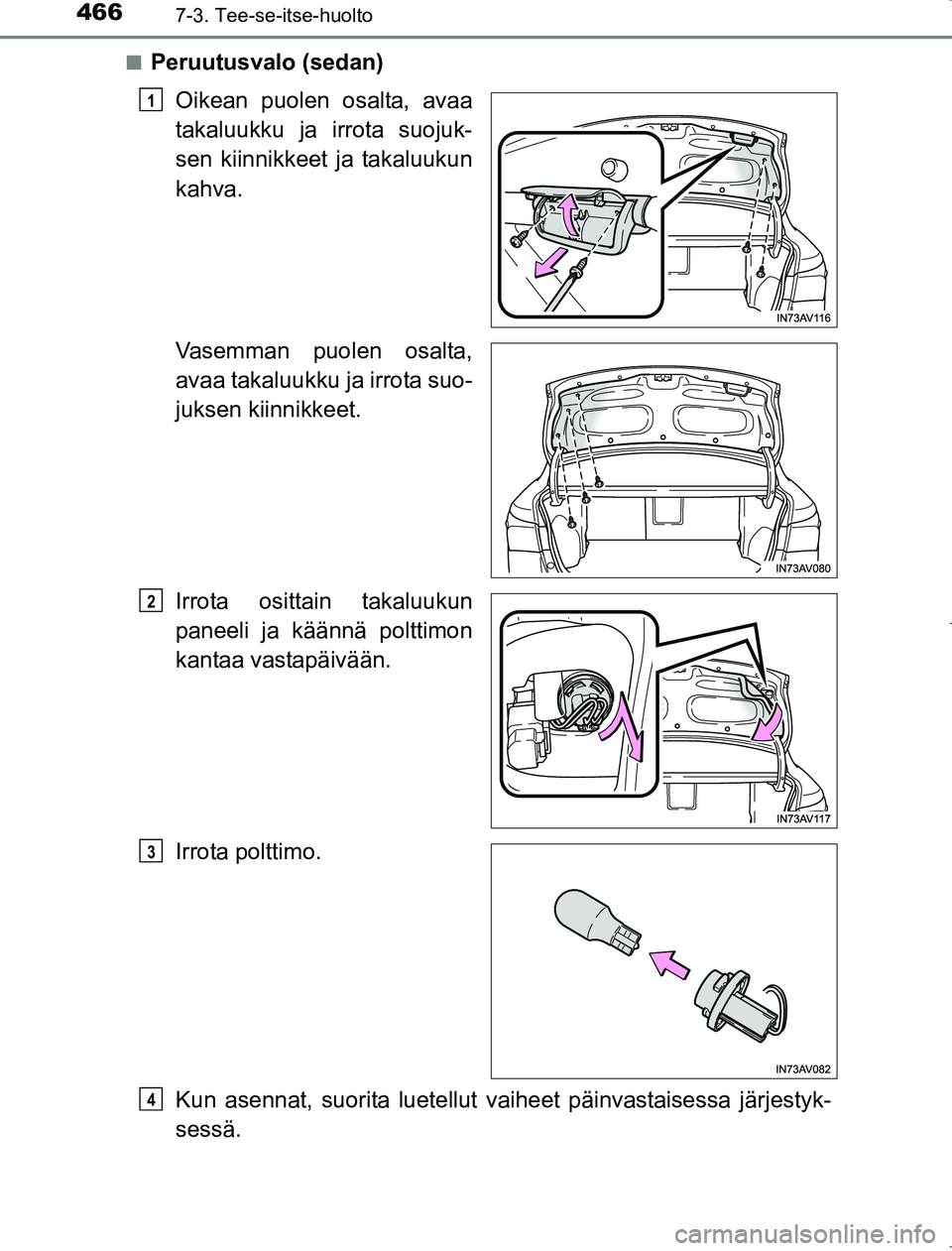

Peruutusvalo (sedan)
Oikean puolen osalta, avaa
takaluukku ja irrota suojuk-
sen kiinnikkeet ja takaluukun
kahva.
Vasemman puolen osalta,
avaa takaluukku ja irrota suo-
juksen kiinnikkeet.
Irrota osittain takaluukun
paneeli ja käännä polttimon
kantaa vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
OM20C66FI.book Page 466 Fr iday, January 27, 2017 2:04 PM

4677-3. Tee-se-itse-huolto
OM20C66FI
7
Huolto ja hoito
nPeruutusvalo (Touring Sports)Avaa takaluukku ja irrota
suojus.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
OM20C66FI.book Page 467 Fr iday, January 27, 2017 2:04 PM

4687-3. Tee-se-itse-huolto
OM20C66FIn

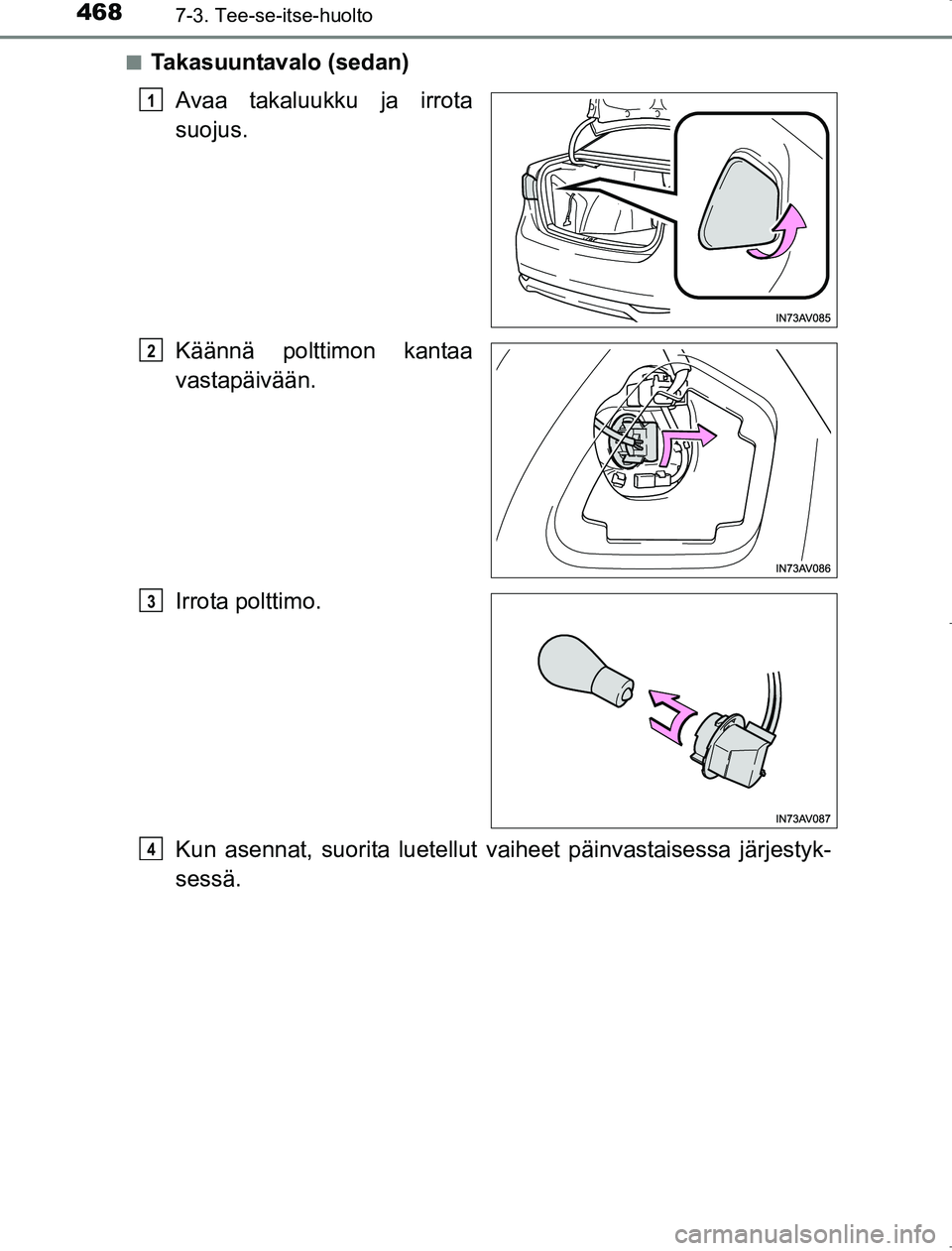

Takasuuntavalo (sedan)
Avaa takaluukku ja irrota
suojus.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
OM20C66FI.book Page 468 Fr iday, January 27, 2017 2:04 PM

4697-3. Tee-se-itse-huolto
OM20C66FI
7
Huolto ja hoito

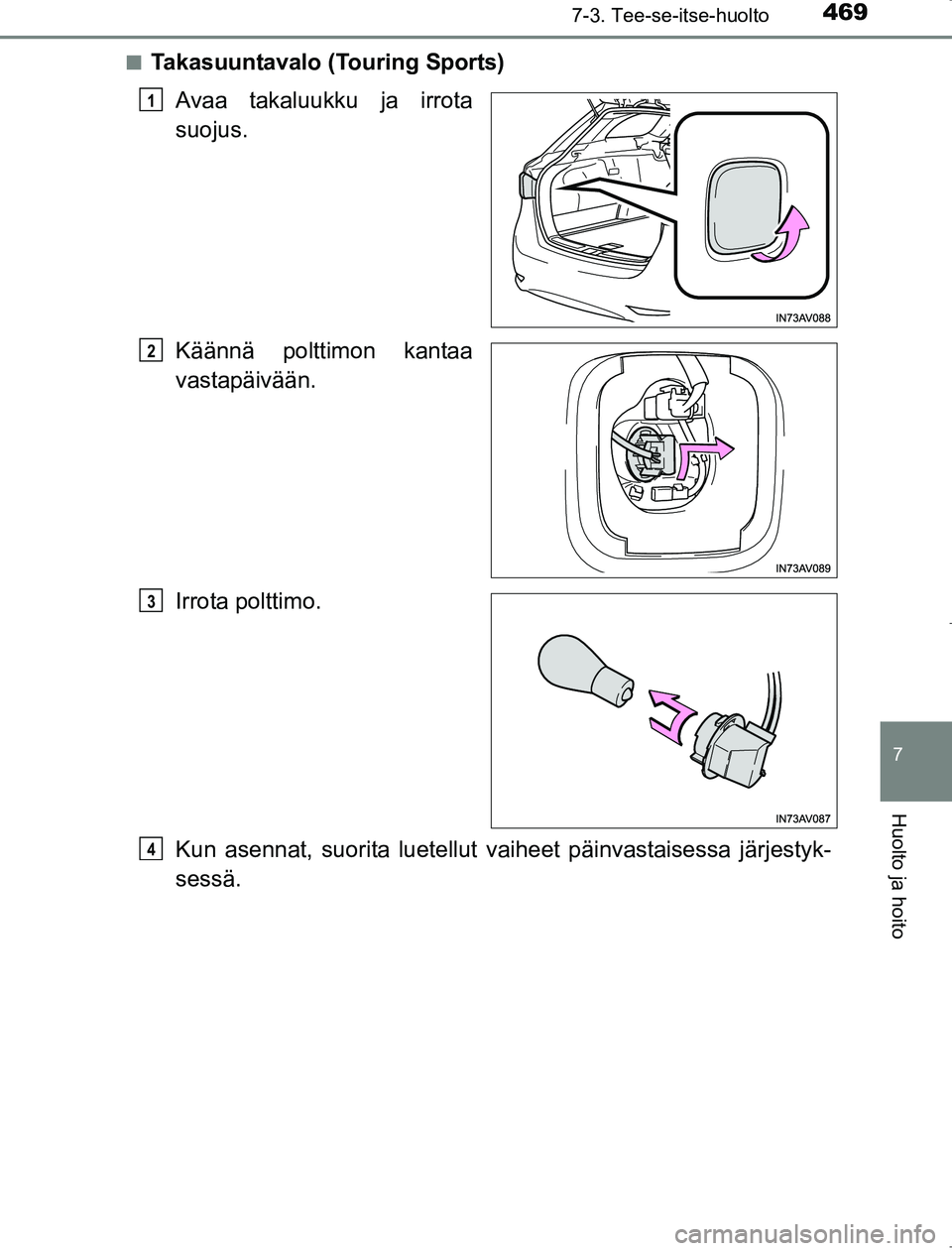

nTakasuuntavalo (Touring Sports)Avaa takaluukku ja irrota
suojus.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
OM20C66FI.book Page 469 Fr iday, January 27, 2017 2:04 PM

4707-3. Tee-se-itse-huolto
OM20C66FIn
Rekisterikilven valo
Poista suojus.
Työnnä tasapäinen ruuvitaltta tai
vastaava reikään ja irrota suojus
kuvan osoittamalla tavalla.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
nSivusuuntavalotPoista suojus.
Työnnä tasapäinen ruuvitaltta
sisään ja liu'uta sitä suuntavalon
sivun suuntaisesti.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Paina kahta kiinnikettä ja
irrota sivusuuntavalo kehyk-
sestään.
1
2
3
1
2
OM20C66FI.book Page 470 Fr iday, January 27, 2017 2:04 PM

4717-3. Tee-se-itse-huolto
OM20C66FI
7
Huolto ja hoito

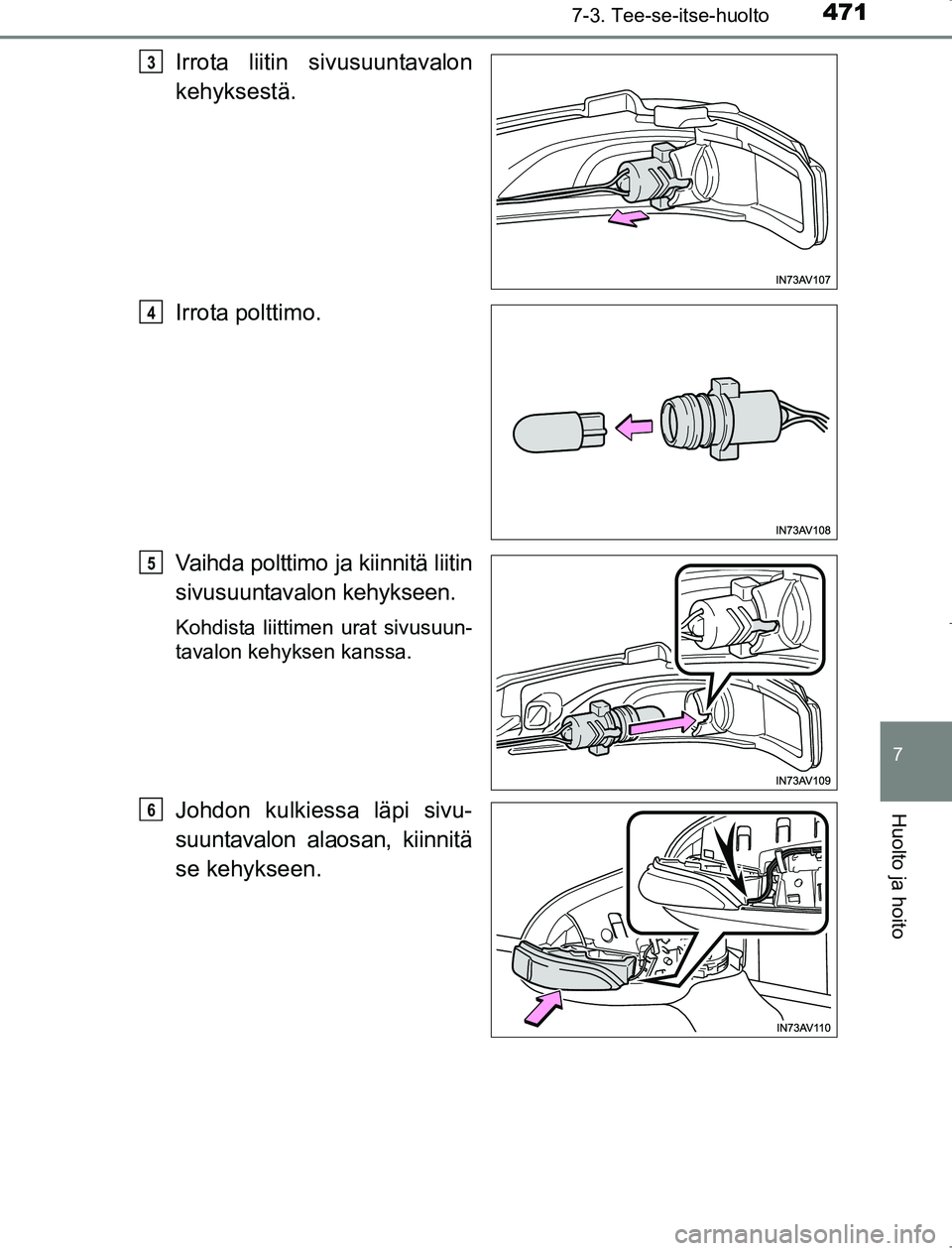

Irrota liitin sivusuuntavalon
kehyksestä.
Irrota polttimo.
Vaihda polttimo ja kiinnitä liitin
sivusuuntavalon kehykseen.
Kohdista liittimen urat sivusuun-
tavalon kehyksen kanssa.
Johdon kulkiessa läpi sivu-
suuntavalon alaosan, kiinnitä
se kehykseen.
3
4
5
6
OM20C66FI.book Page 471 Friday, January 27, 2017 2:04 PM

4727-3. Tee-se-itse-huolto
OM20C66FI

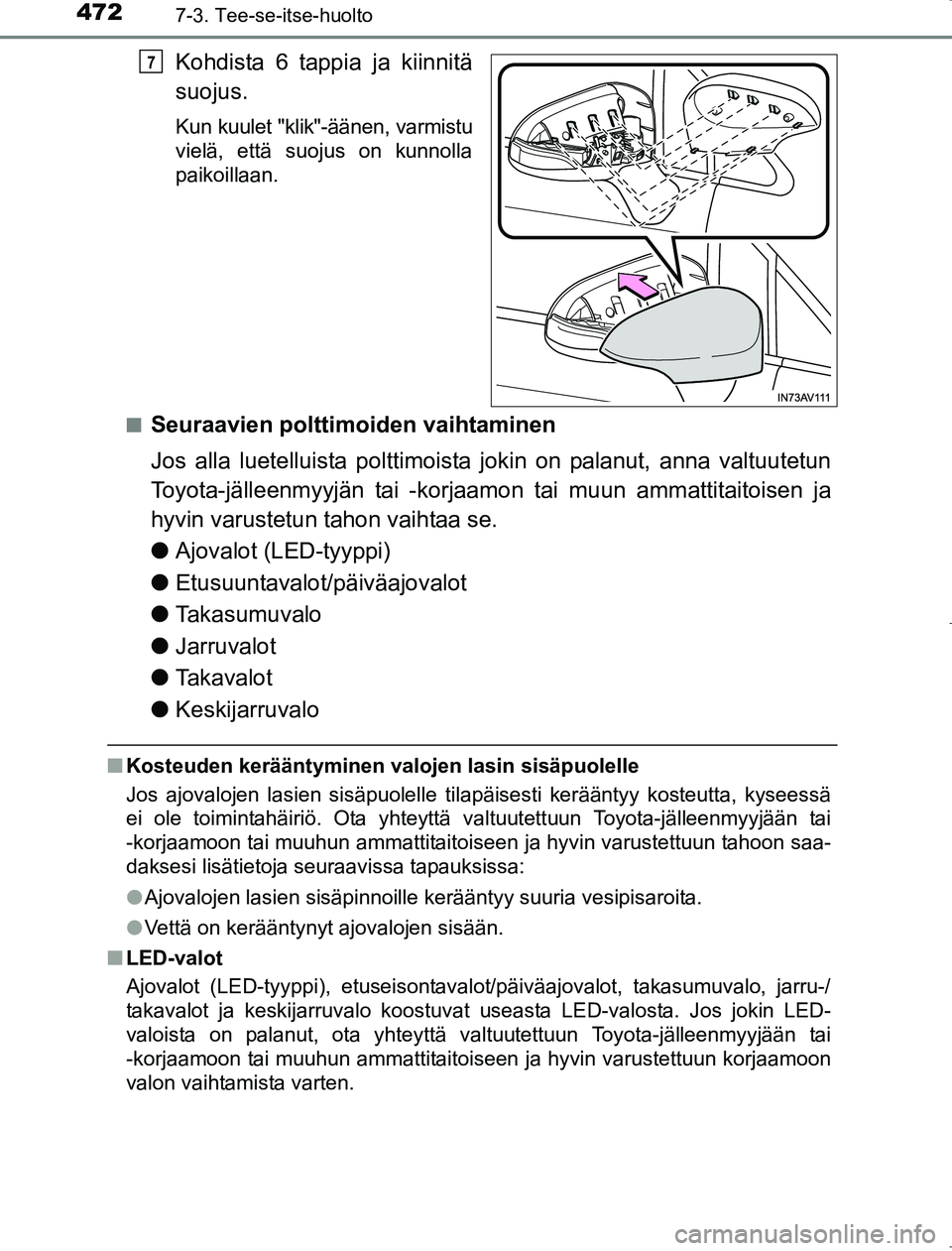

Kohdista 6 tappia ja kiinnitä
suojus.
Kun kuulet "klik"-äänen, varmistu
vielä, että suojus on kunnolla
paikoillaan.
n
Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun tahon vaihtaa se.
l Ajovalot (LED-tyyppi)
l Etusuuntavalot/päiväajovalot
l Takasumuvalo
l Jarruvalot
l Takavalot
l Keskijarruvalo
nKosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun tahoon saa-
daksesi lisätietoja seuraavissa tapauksissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
l Vettä on kerääntynyt ajovalojen sisään.
n LED-valot
Ajovalot (LED-tyyppi), etuseisontavalot/päiväajovalot, takasumuvalo, jarru-/
takavalot ja keskijarruvalo koostuvat useasta LED-valosta. Jos jokin LED-
valoista on palanut, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon
valon vaihtamista varten.
7
OM20C66FI.book Page 472 Fr iday, January 27, 2017 2:04 PM
