2017 TOYOTA AVENSIS Omistajan Käsikirja (in Finnish)

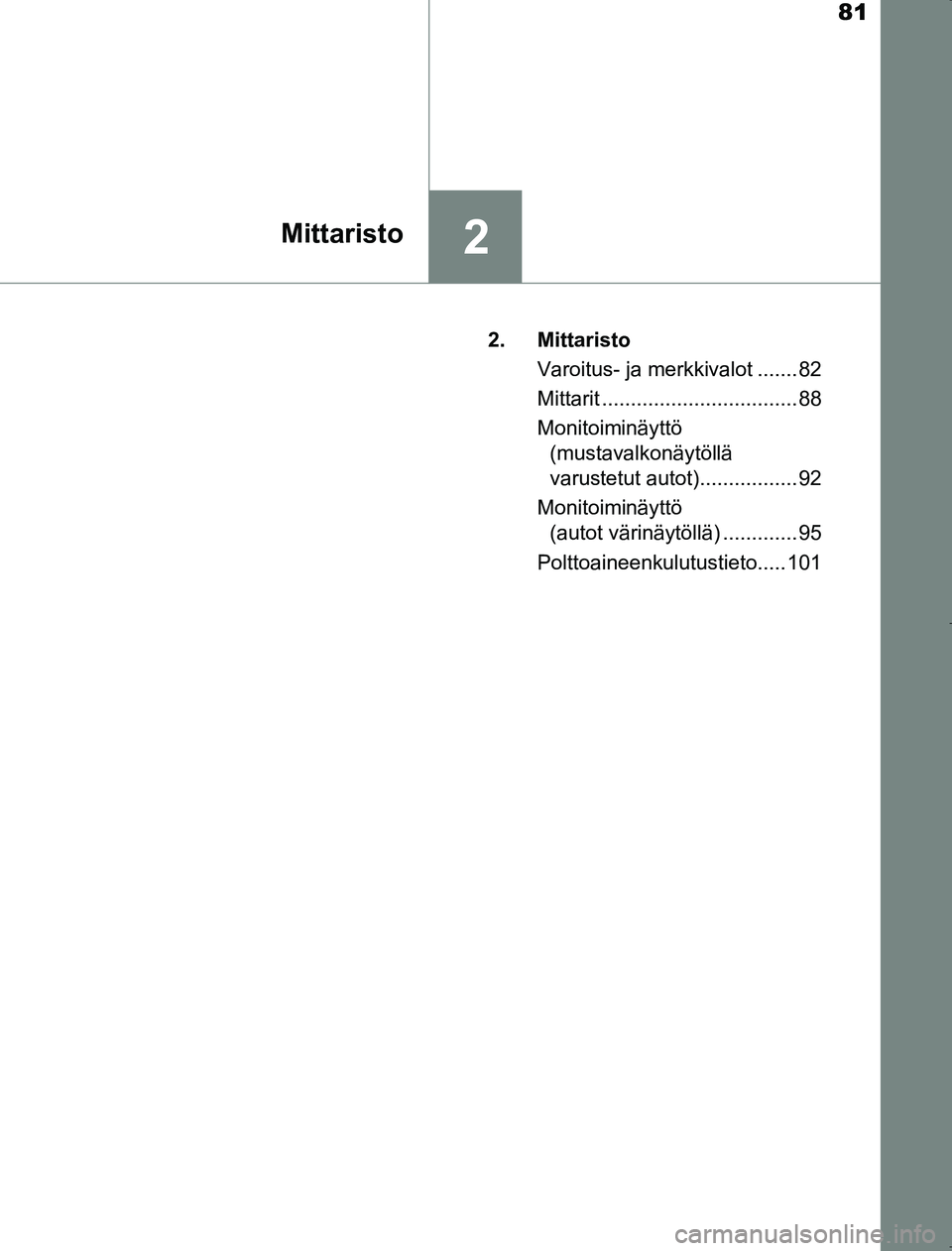

81
2Mittaristo
OM20C66FI2. Mittaristo
Varoitus- ja merkkivalot .......82
Mittarit .................................. 88
Monitoiminäyttö (mustavalkonäytöllä
varustetut autot)................. 92
Monitoiminäyttö (autot värinäytöllä) ............. 95
Polttoaineenkulutustieto..... 101
OM20C66FI.book Page 81 Fr iday, January 27, 2017 2:04 PM

822. Mittaristo
OM20C66FI

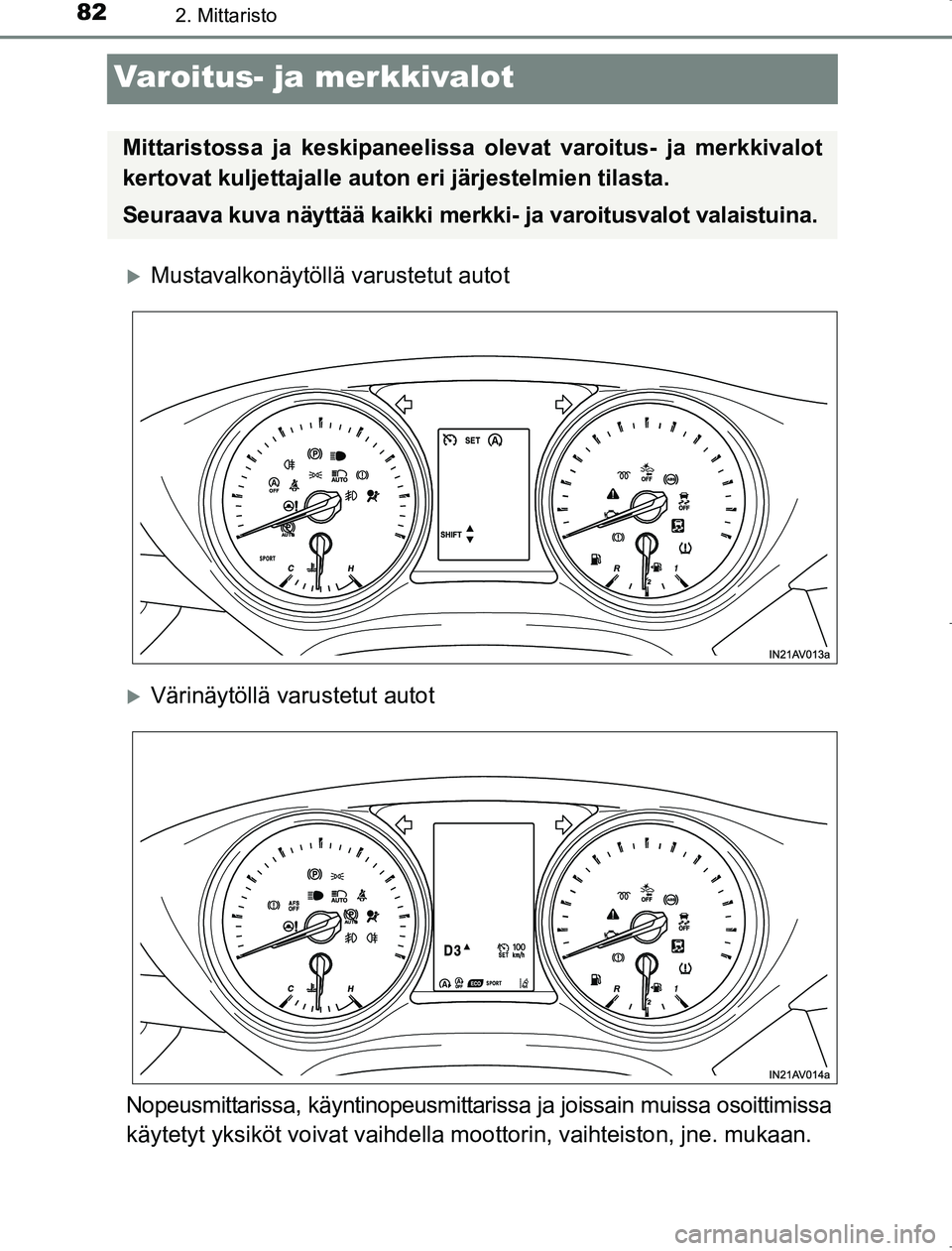

Varoitus- ja merkkivalot
Mustavalkonäytöllä varustetut autot
Värinäytöllä varustetut autot
Nopeusmittarissa, käyntinopeusmittari ssa ja joissain muissa osoittimissa
käytetyt yksiköt voivat vaihdella m oottorin, vaihteiston, jne. mukaan.
Mittaristossa ja keskipaneelissa olevat varoitus- ja merkkivalot
kertovat kuljettajalle auton eri järjestelmien tilasta.
Seuraava kuva näyttää kaikki merkki- ja varoitusvalot valaistuina.
OM20C66FI.book Page 82 Fr iday, January 27, 2017 2:04 PM

832. Mittaristo
2
Mittaristo
OM20C66FI
Varoitusvalot kertovat kuljettajalle toimintahäiriöistä auton järjestelmissä.
Varoitusvalot
*1
(punainen)
Jarrujärjestelmän
varoitusvalo (→S. 488)
*1, 2
(Diesel-
moottori)
Stop & Start -järjestel-
män poiskytkennän
merkkivalo ( →S. 490)
*1Toimintahäiriön
varoitusvalo ( →S. 488)*1Sähkötoimisen ohjauste-
hostimen varoitusvalo
(→S. 489)
*1SRS-varoitusvalo
(→S. 488) Alhaisen polttoainemäärän
varoitusvalo (
→S. 490)
*1ABS-jarrujärjestelmän
varoitusvalo
(→S. 489) Turvavyön muistutusvalo
(
→S. 490)
*1
(keltainen)
Jarrujärjestelmän
varoitusvalo ( →S. 489) Takamatkustajien
turvavöiden muistutus-
valot (keskipaneelissa)
(
→S. 490)
*1, 2
(Joissakin
malleissa)
PCS-varoitusvalo
( →S. 489) Seisontajarrun
merkkivalo (
→S. 490)
*1, 2
(Joissakin
malleissa)
AFS OFF -merkkivalo
( →S. 490)
*1
Päävaroitusvalo
(→S. 491)
*1
Luiston merkkivalo
(→S. 490)
*1
(Joissakin
malleissa)
Rengaspaineiden
varoitusvalo ( →S. 491)
OM20C66FI.book Page 83 Fr iday, January 27, 2017 2:04 PM

842. Mittaristo
OM20C66FI
*1: Nämä valot syttyvät, kun virta-avain käännetään ON-asentoon (autot ilmanälyavainjärjestelmää) tai käynnistyspainikkeesta valitaan IGNITION ON
-toimintatila (älyavainjärjestelmällä varustetut autot) osoittaakseen, että
järjestelmien toimintaa tarkastetaan. Ne sammuvat moottorin käynnistämi-
sen jälkeen, tai muutaman sekunnin kuluttua. Mikäli jokin valoista ei syty
tai sammu, järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin
varustetun tahon tutkia auto.
*2: Tämä valo vilkkuu toimintahäiriön osoittamiseksi.
OM20C66FI.book Page 84 Fr iday, January 27, 2017 2:04 PM

852. Mittaristo
2
Mittaristo
OM20C66FI
Merkkivalot kertovat kuljettajalle auton eri järjestelmien tilasta.
Merkkivalot
Suuntavalon merkkivalo
(→S. 197) Ajonestolaitteen merkki-
valo (keskipaneelissa)
(
→S. 72)
Kaukovalojen
merkkivalo ( →S. 202)
(Joissakin
malleissa)
Vakionopeussäätimen
merkkivalo ( →S. 257)
Takavalojen merkkivalo
( →S. 201)
*4
(Joissakin
malleissa)
Vakionopeussäätimen
SET -merkkivalo
( →S. 257)
(Joissakin
malleissa)
Etusumuvalojen merkki-
valo ( →S. 209)
*4
(Joissakin
malleissa)
Nopeudenrajoittimen
merkkivalo ( →S. 260)
(Joissakin
malleissa)
Takasumuvalon merkki-
valo ( →S. 209)
*4
(Joissakin
malleissa)
Kaistavahdin (LDA)
merkkivalo ( →S. 240)
(Joissakin
malleissa)
Automaattisten
kaukovalojen merkki-
valo ( →S. 246)*1, 3
(Joissakin
malleissa)
AFS OFF -merkkivalo
( →S. 203)
*1, 2
Luiston merkkivalo
(→S. 275)
*1, 4
(Joissakin
malleissa)
Taloudellisen ajon
merkkivalo ( →S. 87)
*1, 3
VSC OFF -merkkivalo
(→S. 275)
*1, 4
(Diesel-
moottori)
Stop & Start
-järjestelmän merkkivalo
( →S. 263)
(Diesel-
moottori)
Moottorin hehkutuksen
merkkivalo ( →S. 177)
*1, 3, 5
(Diesel-
moottori)
Stop & Start -järjestel-
män poiskytkennän
merkkivalo ( →S. 263)
OM20C66FI.book Page 85 Fr iday, January 27, 2017 2:04 PM

862. Mittaristo
OM20C66FI
*1: Nämä valot syttyvät, kun virta-avain käännetään ON-asentoon (autot ilmanälyavainjärjestelmää) tai käynnistyspainikkeesta valitaan IGNITION ON
-toimintatila (älyavainjärjestelmällä varustetut autot) osoittaakseen, että
järjestelmien toimintaa tarkastetaan. Ne sammuvat moottorin käynnistämi-
sen jälkeen, tai muutaman sekunnin kuluttua. Mikäli jokin valoista ei syty
tai sammu, järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin
varustetun tahon tutkia auto.
*2: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*3: Valo syttyy, kun järjestelmä kytketään pois päältä.
*4: Tämä valo syttyy monitoiminäytössä.
*5: Värinäytöllä varustetuissa autoissa tämä valo syttyy monitoiminäytössä.
*1
(Joissakin
malleissa)
Automaattisen seisonta-
jarrun poiskytkennän
merkkivalo ( →S. 199)*1, 3
(Joissakin
malleissa)
PCS-varoitusvalo
( →S. 230)
*4
(Joissakin
malleissa)
Vaihteenosoitin
( →S. 190)
*5
(Joissakin
malleissa)
Sport-ajotilan merkkivalo
( →S. 188)
*4
(Joissakin
malleissa)
Vaihteenosoitin
( →S. 190) Seisontajarrun merkkivalo
(
→S. 198)
*1, 4
(Joissakin
malleissa)
Vaihtamisopastin
( →S. 194)
(Joissakin
malleissa)
Alhaisen ulkolämpötilan
merkkivalo ( →S. 91)
PASSENGER
AIRBAG -merkkivalo
(keskipaneelissa)
(→S. 46)
OM20C66FI.book Page 86 Fr iday, January 27, 2017 2:04 PM

872. Mittaristo
2
Mittaristo
OM20C66FI

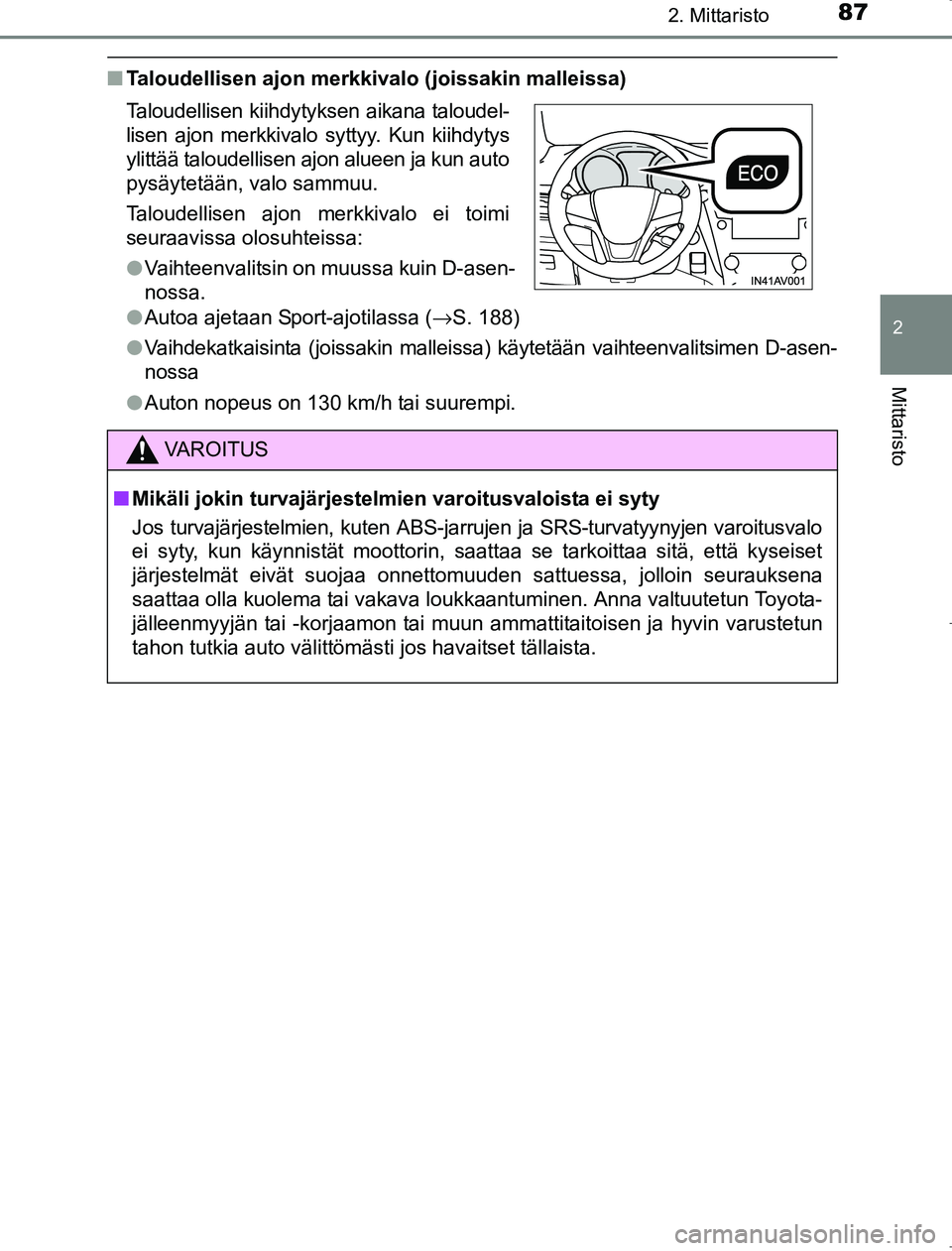

nTaloudellisen ajon merkkivalo (joissakin malleissa)
lAutoa ajetaan Sport-ajotilassa ( →S. 188)
l Vaihdekatkaisinta (joissakin malleissa) käytetään vaihteenvalitsimen D-asen-
nossa
l Auton nopeus on 130 km/h tai suurempi.
Taloudellisen kiihdyty
ksen aikana taloudel-
lisen ajon merkkivalo syttyy. Kun kiihdytys
ylittää taloudellisen ajon alueen ja kun auto
pysäytetään, valo sammuu.
Taloudellisen ajon merkkivalo ei toimi
seuraavissa olosuhteissa:
l Vaihteenvalitsin on muussa kuin D-asen-
nossa.
VAROITUS
nMikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarrujen ja SRS-turvatyynyjen varoitusvalo
ei syty, kun käynnistät moottorin, saattaa se tarkoittaa sitä, että kyseiset
järjestelmät eivät suojaa onnettomuuden sattuessa, jolloin seurauksena
saattaa olla kuolema tai vakava loukkaantuminen. Anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
tahon tutkia auto välittömästi jos havaitset tällaista.
OM20C66FI.book Page 87 Fr iday, January 27, 2017 2:04 PM

882. Mittaristo
OM20C66FI

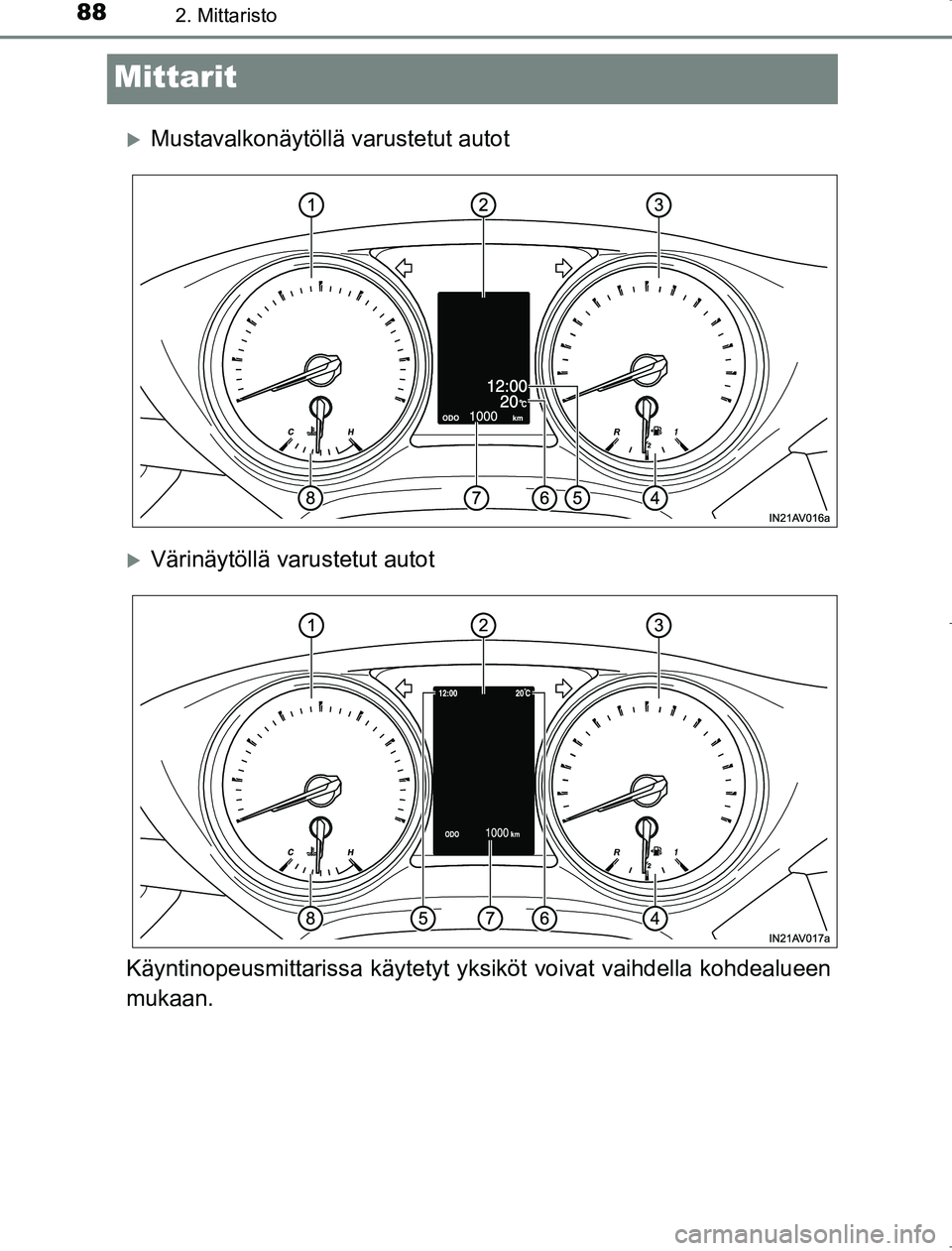

Mittarit
Mustavalkonäytöllä varustetut autot
Värinäytöllä varustetut autot
Käyntinopeusmittarissa käytetyt yk siköt voivat vaihdella kohdealueen
mukaan.
