2017 TOYOTA AVENSIS Omistajan Käsikirja (in Finnish)

2654-6. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM20C66FI
nToimintaedellytykset
lStop & Start -järjestelmä on toimintavalmis, kun kaikki seuraavat ehdot täyt-
tyvät:
• Kytkinpoljinta ei ole painettu.
• Vaihteenvalitsin on N-asennossa.
• Moottori on riittävästi lämmennyt.
• Ulkolämpötila on -5 °C tai korkeampi.
• Tuulilasin huurteenpoistotoiminto on pois päältä.
• Lisälämmitin on kytketty pois toiminnasta.
• Seisontajarru ei ole kytkettynä. ( →S. 198)
• Konepelti on suljettu. ( →S. 266)
• Kuljettajan turvavyö on kiinnitetty.
• Kuljettajan ovi on suljettu.
l Seuraavissa tilanteissa moottori ei mahdollisesti pysähdy Stop & Start
-järjestelmän toimesta. Tämä ei ole me rkki Stop & Start -järjestelmän toimin-
tahäiriöstä.
• Lämmitys-/ilmastointijärjestelmää käytetään, kun ul\
kolämpötila on korkea
tai alhainen.
• Akun varaustila ei ole riittävä tai se on latautumassa.
• Jarrutehostimen alipaine on matala.
• Autolla on pysäytetty kaltevalle alustalle.
• Ohjauspyörää käännetään
• Johtuen liikenteestä tai muista olosuhteista auto pysäytetään toistuvasti ja Stop & Start -järjestelmän toimesta tapahtuneiden moottorin pysäytysten
määrä kasvaa erittäin suureksi.
• Korkealla ajettaessa.
• Moottorin jäähdytysnesteen lämpötila on erittäin korkea tai alhainen.
• Akkunesteen lämpötila on erittäin korkea tai alhainen.
• Akku on hiljattain vaihdettu tai akkukengät on hiljattain irrotettu.
Kun yllä mainitut olosuhteet korjautuvat, Stop & Start -järjestelmä pysäyttää ja
käynnistää moottorin uudelleen seuraavasta auton pysäytyskerrasta alkaen.
OM20C66FI.book Page 265 Fr iday, January 27, 2017 2:04 PM

2664-6. Muiden ajoa helpottavien järjestelmien käyttö
OM20C66FIn
Automaattinen moottorin käynnistystoiminto
lSeuraavissa olosuhteissa moottori käynnistyy automaattisesti uudelleen,
kun moottori on pysäytetty Stop & Start -järjestelmän toimesta. (Saadaksesi
Stop & Start -järjestelmän pysäyttämään moottorin uudelleen aja autolla
kerran.)
• Ilmastointijärjestelmä kytkettiin päälle.
• Tuulilasin huurteenpoistolaite kytkettiin päälle.
• Lisälämmitin kytkettiin päälle.
• Seisontajarrun katkaisinta vedettiin. ( →S. 198)
• Ohjauspyörää käännettiin.
• Kuljettajan turvavyö avattiin.
• Kuljettajan ovi avattiin.
• Stop & Start -järjestelmän katkaisinta painettiin.
• Auto alkaa liikkua mäessä.
l Seuraavissa olosuhteissa moottori saattaa käynnistyä automaattisesti
uudelleen, kun moottori on pysäytetty Stop & Start -järjestelmän toimesta.
(Saadaksesi Stop & Start -järjestelmän pysäyttämään moottorin uudelleen,
aja autolla kerran.)
• Jarrupoljinta "pumpataan" tai painetaan voimakkaasti.
• Ilmastointijärjestelmää käytetään.
• Akun varaustila ei ole riittävä.
n Seisontajarru
lVaikka automaattisen uudelleenkäynnistymisen edellytykset täyttyvät
seisontajarrun ollessa kytkettynä, moottori ei välittömästi käynnisty. Moottori
käynnistyy uudelleen, kun seisontajarru vapautetaan.
l Jos seisontajarrun katkaisinta painetaan uudelleenkäynnistymisen aikana,
uudelleenkäynnistyminen saattaa peruuntua. Jos toiminta peruuntuu, moot-
tori käynnistyy uudelleen, kun seisontajarru vapautetaan.
n Konepelti
lJos konepelti avataan, kun moottori on pysäytettynä Stop & Start -järjestelmän
toimesta, moottoria ei voida käynnistää Stop & Start -järjestelmän avulla tai
automaattisen käynnistystoiminnon avulla. Siirrä vaihteenvalitsin N-asentoon
ja käynnistä moottori uudelleen käynnistyspainikkeen avulla. ( →S. 177, 180)
l Vaikka konepelti on suljettu sen jälkeen, kun moottori on käynnistetty kone-
pellin ollessa avattuna, Stop & Start -järjestelmä ei toimi. Sulje konepelti,
sammuta moottori, odota hetki ja käynnistä sitten moottori.
OM20C66FI.book Page 266 Fr iday, January 27, 2017 2:04 PM

2674-6. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM20C66FIn
Milloin Stop & Start -järjestelmää käytetään
lJos Stop & Start -järjestelmä on sammuttanut moottorin ja vaihteenvalitsimesta
valitaan jokin muu vaihdeasento kuin N kytkinpolkimen ollessa vapautet-
tuna, summeri hälyttää ja Stop & Start -järjestelmän merkkivalo vilkkuu.
Tämä osoittaa, että moottori on vain pysäytetty Stop & Start -järjestelmän
toimesta, ei sitä, että moottori olisi täysin sammutettu.
l Käytä Stop & Start -järjestelmää, kun pysähdyt tilapäisesti punaisiin va\
loihin,
risteyksiin, jne. Kun pysähdyt pidemmäksi aikaa, sammuta moottori normaalisti.
l Kun järjestelmä ei pysty toimimaan, on kytketty pois päältä tai siinä on toi-
mintahäiriö, varoitusviesti ja varoitussummeri ilmoittavat siitä kuljettajalle.
(→S. 497)
l Älyavainjärjestelmällä varustetut autot: Vaikka käynnistyspainiketta painetaan
moottorin ollessa pysäytettynä, moottori ei käynnisty uudelleen. Käynnistä
moottori siirtämällä vaihteenvalitsin asentoon N ja suorittamalla normaalit
moottorin käynnistystoimenpiteet.
l Kun moottori käynnistyy uudelleen oltuaan pysäytettynä Stop & Start -järjes-
telmän toimesta, sähkön ulosotto saattaa tilapäisesti olla pois toiminnasta,
mutta tämä ei kuitenkaan ole merkki toimintahäiriöstä.
l Sähkölaitteiden sekä langattomien la itteiden asentaminen ja poistaminen
saattaa vaikuttaa Stop & Start -järjestelmään, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
n Jos tuulilasi on huurteessa moottori n ollessa pysäytettynä Stop & Start
-järjestelmän toimesta
Aseta tuulilasin huurteenpoistolaite päälle. (Moottori käynnistyy automaattisen
käynnistystoiminnon avulla.) (→S. 358, 365)
Jos tuulilasi huurtuu toistuvasti, paina Stop & Start -järjestelmän poiskytkennän
katkaisinta kytkeäksesi järjestelmän pois toiminnasta.
n Ilmastointijärjestelmä moottorin ollessa pysäytettynä Stop & Start -jär-
jestelmän toimesta (ilmastointijärjestelmällä varustetut autot)
Moottorin ollessa pysäytettynä Stop & Start -järjestelmän toimesta lämmitys-/
ilmastointijärjestelmä (jäähdytys, lämmitys ja kosteudenpoistotoiminnot)
ovat pois toiminnasta ja järjestelmä puhaltaa vain ilmaa tai lopettaa ilman
puhaltamisen. Halutessasi estää lämmitys-/ilmastointijärjestelmän toimin-
nan katkeamisen, paina Stop & Start -järjestelmän poiskytkennän katkaisinta
kytkeäksesi järjestelmän pois toiminnasta.
OM20C66FI.book Page 267 Fr iday, January 27, 2017 2:04 PM

2684-6. Muiden ajoa helpottavien järjestelmien käyttö
OM20C66FIn
Asetuksen muuttaminen monitoiminäyttöä käyttäen
Mustavalkonäyttö:
Valitse "STOP & START" asetusnäytöstä ja paina ja pidä painettuna
DISP-painiketta. ( →S. 92)
Valitse haluamasi asetus ja
paina ja pidä painettuna DISP-
painiketta.
Värinäyttö: Käytä mittariston ohjauspainik keita valitaksesi " Asetukset"
ja paina . ( →S. 96)
Valitse haluamasi asetus ja
paina .
nAsetuksen vaihtaminen Stop & Start -järjestelmän poiskytkennän
katkaisimella
Aina, kun Stop & Start -järjestelmän poiskytkennän katkaisinta
painetaan ja pidetään painettuna 3 sekuntia kauemmin, järjestelmä
vaihtaa asetusten normaali ja pidennetty välillä. Järjestelmän tila
voidaan tarkistaa monitoim inäytön asetusnäytöltä. (→S. 92, 95)
Ajan, jonka moottori on pysäytetty nä lämmitys-/ilmastointijärjes-
telmän ollessa käytössä, muuttaminen
1
2
1
2
OM20C66FI.book Page 268 Fr iday, January 27, 2017 2:04 PM

2694-6. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM20C66FI
nStop & Start -järjestelmän suojatoiminto
Autot ilman älyavainjärjestelmää: Kun audiojärjestelmää käytetään erittäin
suurella äänenvoimakkuudella, järjestelmän toiminta saatetaan automaatti-
sesti katkaista akun virran kulutuksen pienentämiseksi.
Jos näin tapahtuu, virta-avaimen kääntäminen ensin LOCK-asentoon ja sitten
ACC- tai ON-asentoon, palauttaa audiojärjestelmän toiminnan.
Älyavainjärjestelmällä varustetut autot: Kun audiojärjestelmää käytetään erittäin
suurella äänenvoimakkuudella, järjestelmän toiminta saatetaan automaattisesti
katkaista akun virran kulutuksen pienentämiseksi.
Jos näin käy, käynnistyspainikkeen painaminen OFF-toimintatilaan ja sitten
ACCESSORY- tai IGNITION ON -toimintatilaan kytkee audiojärjestelmän
takaisin toimintaan.
n Akun vaihto
→S. 555
n Stop & Start -järjestelmän toimintatilan näyttäminen
l Vain värinäyttö: Stop & Start -järjestelmän toimintatila näytetään monitoimi-
näytössä.
l Stop & Start -järjestelmän toimintatila voidaan näyttää monitoiminäytössä.
Mustavalkonäyttö:
Paina TRIP-painiketta ohjauspyörässä. ( →S. 91)
Värinäyttö:
Valitse (Ajotiedot) valikkokuvakkeista ( →S. 95)
Näyttää moottorin nykyisen pysäytysajan.
(Ajan, jonka moottori on ollut pysähtynee-
nä Stop & Start -järjestelmän toimesta.)
Toimintatila A:
(Mustavalkonäyttö)(Värinäyttö) Näyttää kumulatiivisen ajan, jonka moot-
tori on ollut pysähtyneenä Stop & Start
-järjestelmän ohjaamana siitä lähtien,
kun moottori on käynnistetty siihen asti,
kun se on sammutettu.
OM20C66FI.book Page 269 Fr
iday, January 27, 2017 2:04 PM

2704-6. Muiden ajoa helpottavien järjestelmien käyttö
OM20C66FIToimintatila B:n näyttö voidaan nollata.
Mustavalkonäyttö:
Paina ja pidä painettuna TRIP-painiketta ohjauspyörässä, kun ECO ODO on
esillä monitoiminäytöllä.
Värinäyttö:
Paina ja pidä painettuna -painiketta ohjauspyörässä, kun Stop & Start
-järjestelmän toimintatila on esillä monitoiminäytöllä.
n
Monitoiminäytön viestit
Jos moottoria ei voida pysäyttää Stop & Start -järjestelmän toimesta, kun
moottori automaattisesti käynnistyy uudelleen sen ollessa pysäytettynä Stop &
Start -järjestelmän toimesta ja jos moottori on pysäytetty Stop & Start -järjes-
telmän toimesta ja vaihteenvalitsin siirretään johonkin muuhun asentoon
kuin N kytkinpolkimen ollessa vapautettuna, seuraavat viestit tulevat esiin
monitoiminäytölle.
l Jos moottoria ei voida pysäyttää Stop & Start -järjestelmän toimesta (väri-
näyttö)
Toimintatila B:
(Mustavalkonäyttö)
(Värinäyttö) Näyttää kumulatiivisen ajan, jonka moot-
tori on ollut pysähtyneenä Stop & Start
-järjestelmän ohjaamana siitä lähtien, kun
järjestelmä edellisen kerran on nollattu sii-
hen asti, kun se on uudelleen nollattu.
ViestiYksityiskohdat/Toimenpiteet
• Lämmitys-/ilmastointijärjestelmää käytetään, kun ulkolämpötila on korkea tai alhainen.
→ Toimii nopeasti, kun lämpötilaero ase-
tetun lämpötilan ja matkustamon läm-
pötilan välillä on pieni.
• Tuulilasin huurteenpoistolaite on kytketty
päälle.
• Lisälämmitin on kytketty päälle.
"Ilmastoinnin
takia"
OM20C66FI.book Page 270 Fr iday, January 27, 2017 2:04 PM

2714-6. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM20C66FI

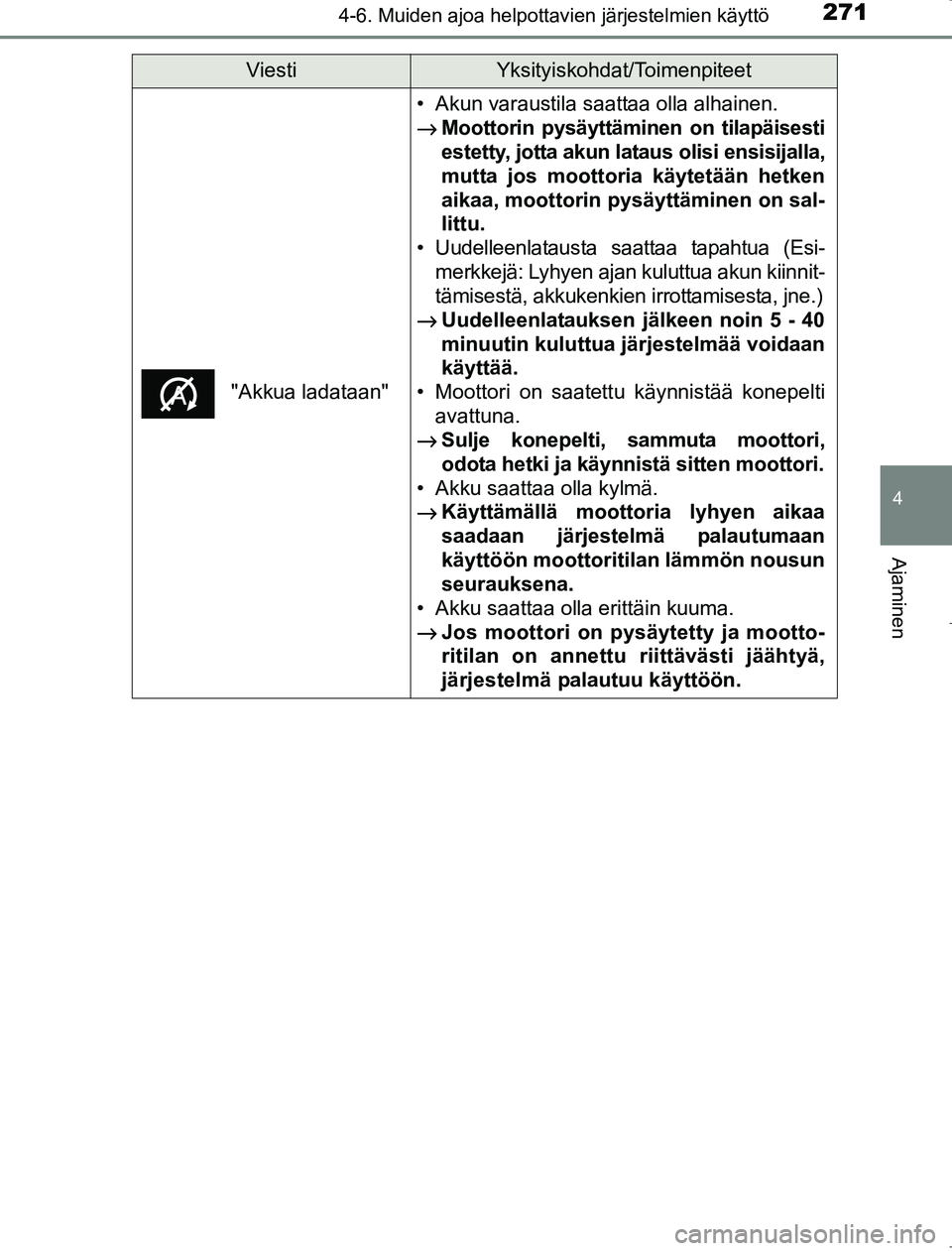

"Akkua ladataan"
• Akun varaustila saattaa olla alhainen.
→Moottorin pysäyttämi nen on tilapäisesti
estetty, jotta akun lataus olisi ensisijalla,
mutta jos moottoria käytetään hetken
aikaa, moottorin pysäyttäminen on sal-
littu.
• Uudelleenlatausta saattaa tapahtua (Esi-
merkkejä: Lyhyen ajan kuluttua akun kiinnit-
tämisestä, akkukenkien irrottamisesta, jne.)
→ Uudelleenlatauksen jälkeen noin 5 - 40
minuutin kuluttua järjestelmää voidaan
käyttää.
• Moottori on saatettu käynnistää konepelti avattuna.
→ Sulje konepelti, sammuta moottori,
odota hetki ja käynni stä sitten moottori.
• Akku saattaa olla kylmä.
→ Käyttämällä moottoria lyhyen aikaa
saadaan järjestelmä palautumaan
käyttöön moottoritilan lämmön nousun
seurauksena.
• Akku saattaa olla erittäin kuuma.
→ Jos moottori on pysäytetty ja mootto-
ritilan on annettu riittävästi jäähtyä,
järjestelmä palautuu käyttöön.
ViestiYksityiskohdat/Toimenpiteet
OM20C66FI.book Page 271 Fr iday, January 27, 2017 2:04 PM

2724-6. Muiden ajoa helpottavien järjestelmien käyttö
OM20C66FIl
Kun moottori käynnistyy automaattisesti uudelleen sen ollessa pysäytettynä
Stop & Start -järjestelmän toimesta (värinäyttö)
l Jos vaihteenvalitsin siirrettiin johonkin muuhun asentoon kuin N kytkinpolki-
men ollessa vapautettuna ja moottorin ollessa pysäytettynä Stop & Start
-järjestelmän toimesta
"Jarrujärjestelmän
takia"
• Jarrutehostimen kuormitus alentunut.
• Autoa on käytetty suuressa korkeudessa.
→ Kun jarrutehostin tuottaa ennalta mää-
rätyn kuormituksen, järjestelmä palau-
tuu käyttöön.
"Kulj. turvavyö
ei ole kiinni"Kuljettajan turvavyö on kiinnittämättä.
"Konepelti on
auki"Konepelti on avattu.
ViestiYksityiskohdat/Toimenpiteet
• Lämmitys-/ilmastointijärjestelmä kytketään
päälle tai ilmastointijärjestelmää käytetään.
• Tuulilasin huurteenpoistolaite on kytketty päälle.
• Lisälämmitin on kytketty päälle.
"Jarrujärjestelmän
takia"
Jarrupoljinta painetaan voimakkaasti syvem-
mälle tai sitä "pumpataan".
→ Kun jarrutehostin tuottaa ennalta mää-
rätyn tehon autoa ajamalla, järjestelmä
palautuu käyttöön.
"Akkua ladataan"
Akun varaustila saattaa olla alhainen.
→Moottori käynnistet ään uudelleen akun
latauksen ensisijaisuuden vuoksi. Käyt-
tämällä moottoria lyhyen aikaa saadaan
järjestelmä palautumaan käyttöön.
"Ohjauspyörää
käännettiin"Ohjauspyörää käännetään.
"Kulj. turvavyö
ei ole kiinni"Kuljettajan turvavyö on kiinnittämättä.
ViestiToimenpiteet
"Stop & Start -järjestelmä on akti-
voituna. Kytke N ja paina kytkintä
käynnistääksesi uudelleen."→ Siirrä vaihteenvalitsin N-asentoon ja
paina kytkinpoljinta. Moottori käynnis-
tyy uudelleen.
ViestiYksityiskohdat/Toimenpiteet
"Ilmastoinnin
takia"
OM20C66FI.book Page 272 Fr iday, January 27, 2017 2:04 PM
