2017 TOYOTA AVENSIS Návod na použití (in Czech)

5057-3. Údržba svépomocí
AVENSIS_OM_OM20C66CZ_(EE)
7
Údržba a péče
■Přední mlhové světlo (je-li ve výbavě)
Vyjměte šrouby vložky blatní-
ku. Částečně odstraňte vlož-
ku blatníku.
Při stlačení uvolňovací pojist-
ky odpojte konektor.
Otočte paticí žárovky doleva.
Vyměňte žárovku a nasaďte
patici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
1
2
3
4

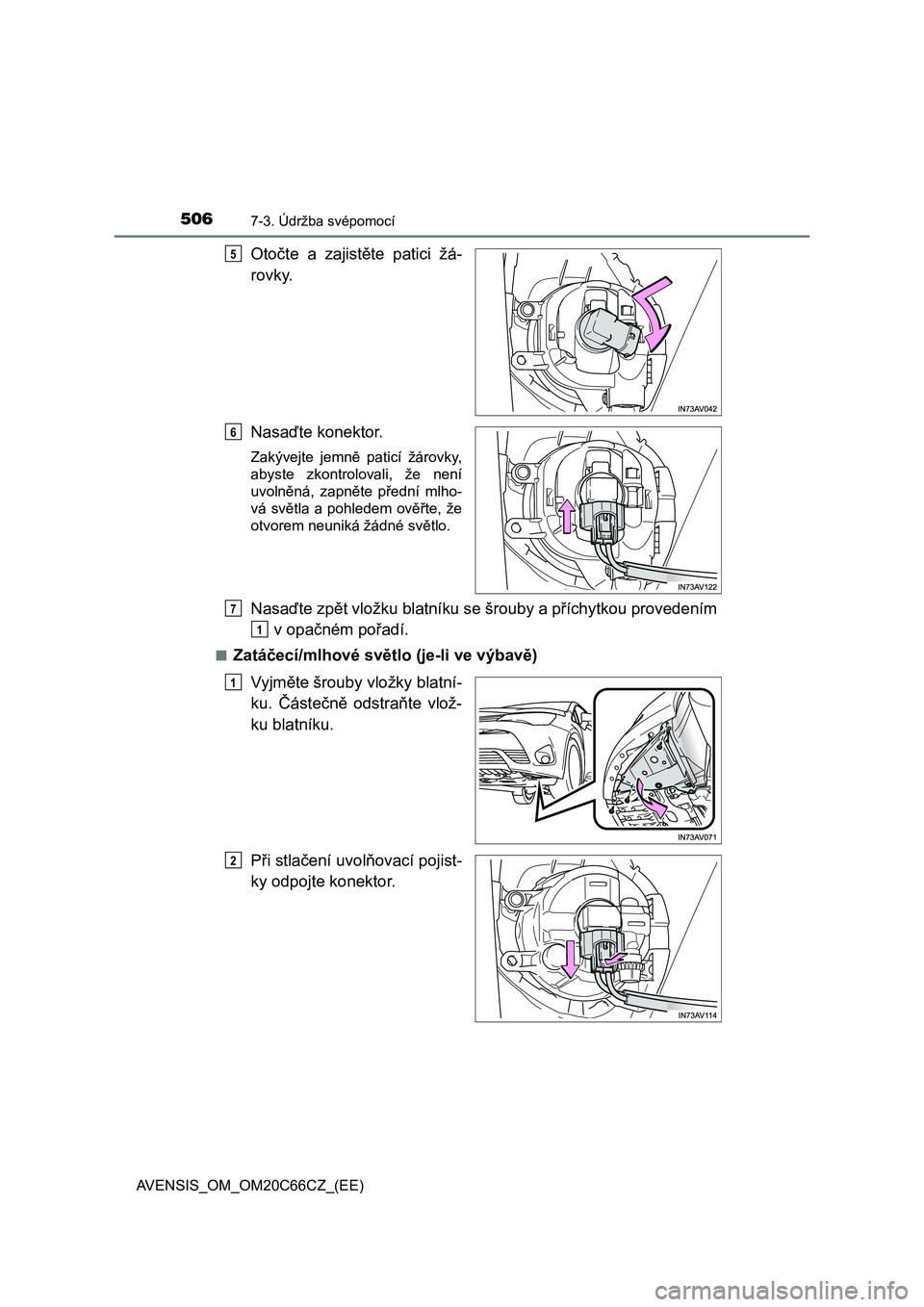

5067-3. Údržba svépomocí
AVENSIS_OM_OM20C66CZ_(EE)
Otočte a zajistěte patici žá-
rovky.
Nasaďte konektor.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte přední mlho-
vá světla a pohledem ověřte, že
otvorem neuniká žádné světlo.
Nasaďte zpět vložku blatníku se šrouby a příchytkou provedením
v opačném pořadí.
■Zatáčecí/mlhové světlo (je-li ve výbavě)
Vyjměte šrouby vložky blatní-
ku. Částečně odstraňte vlož-
ku blatníku.
Při stlačení uvolňovací pojist-
ky odpojte konektor.
5
6
7
1
1
2

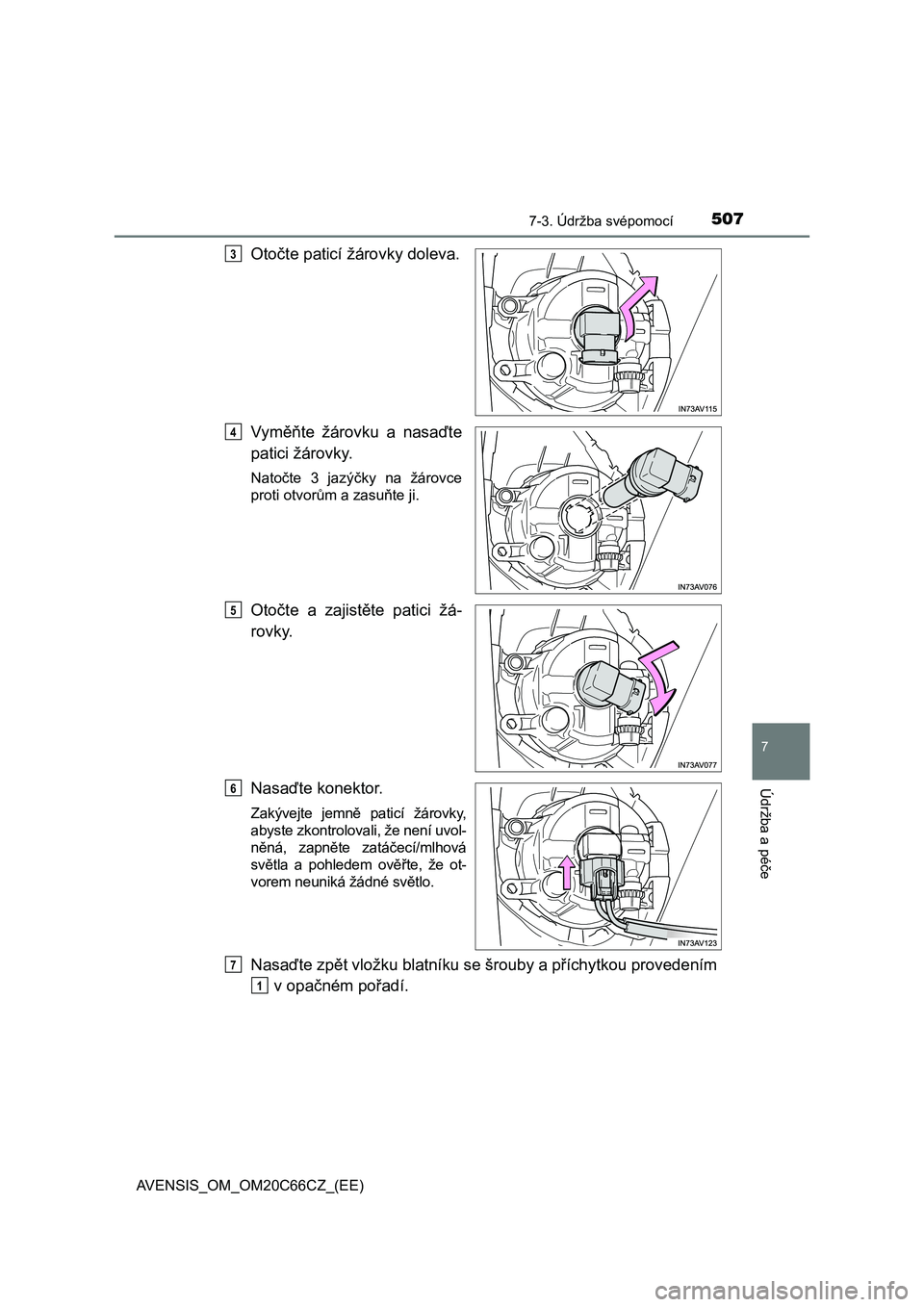

5077-3. Údržba svépomocí
AVENSIS_OM_OM20C66CZ_(EE)
7
Údržba a péče
Otočte paticí žárovky doleva.
Vyměňte žárovku a nasaďte
patici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Otočte a zajistěte patici žá-
rovky.
Nasaďte konektor.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není uvol-
něná, zapněte zatáčecí/mlhová
světla a pohledem ověřte, že ot-
vorem neuniká žádné světlo.
Nasaďte zpět vložku blatníku se šrouby a příchytkou provedením
v opačném pořadí.
3
4
5
6
7
1

5087-3. Údržba svépomocí
AVENSIS_OM_OM20C66CZ_(EE)■
Přední směrové světlo
Pouze na levé straně:
Vyjměte zajišťovací příchytku
a horní část potrubí čističe
vzduchu (pokud je vyjmu-
telný).
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Když nasazujete žárovku, proveďte kroky a v opačném po-
řadí.
Pouze na levé straně: Na-
saďte horní část potrubí čisti-
če vzduchu a zajišťovací
příchytku provedením
v opačném pořadí.
1
2
3
432
5
1

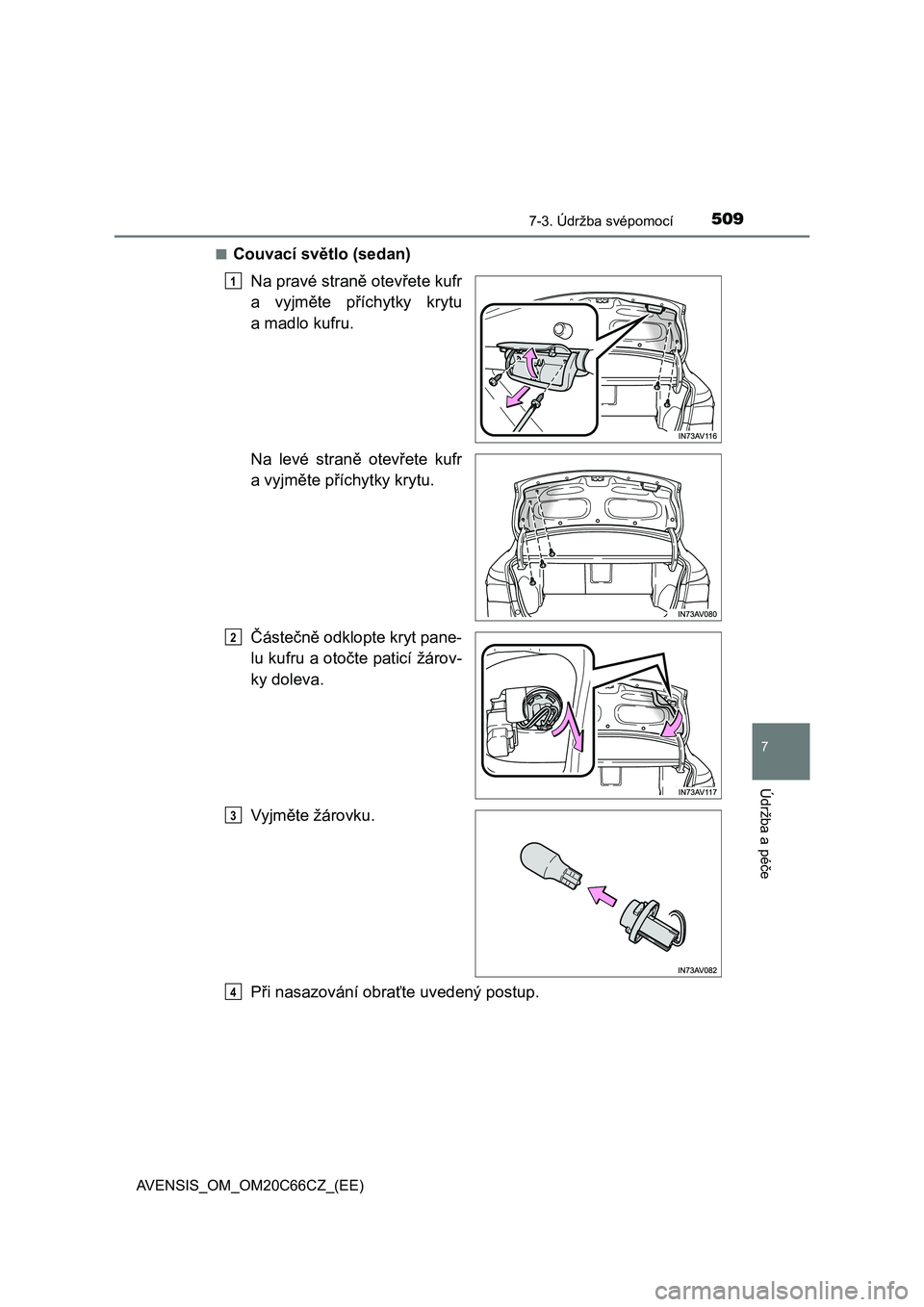

5097-3. Údržba svépomocí
AVENSIS_OM_OM20C66CZ_(EE)
7
Údržba a péče
■Couvací světlo (sedan)
Na pravé straně otevřete kufr
a vyjměte příchytky krytu
a madlo kufru.
Na levé straně otevřete kufr
a vyjměte příchytky krytu.
Částečně odklopte kryt pane-
lu kufru a otočte paticí žárov-
ky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3
4

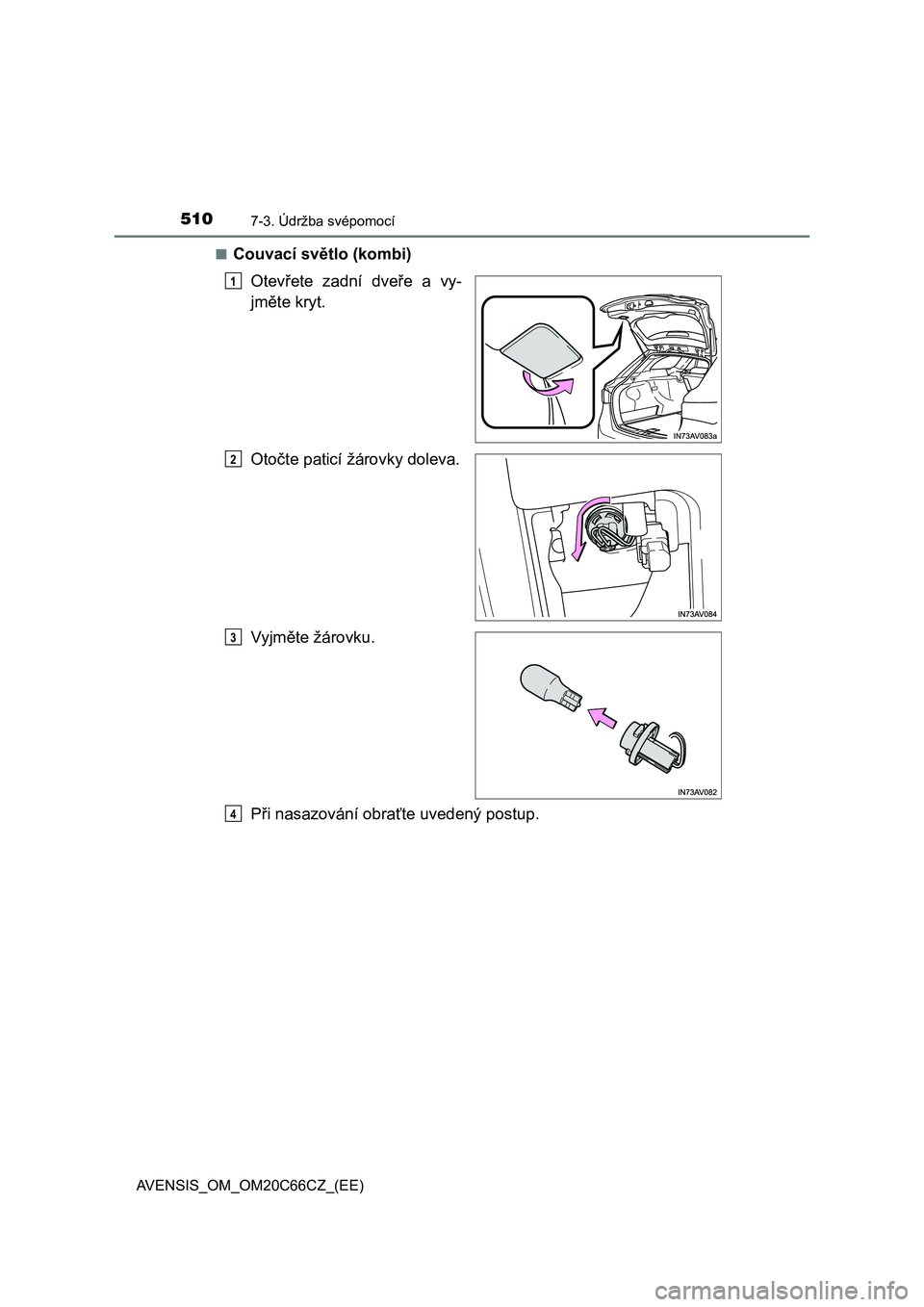

5107-3. Údržba svépomocí
AVENSIS_OM_OM20C66CZ_(EE)■
Couvací světlo (kombi)
Otevřete zadní dveře a vy-
jměte kryt.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3
4

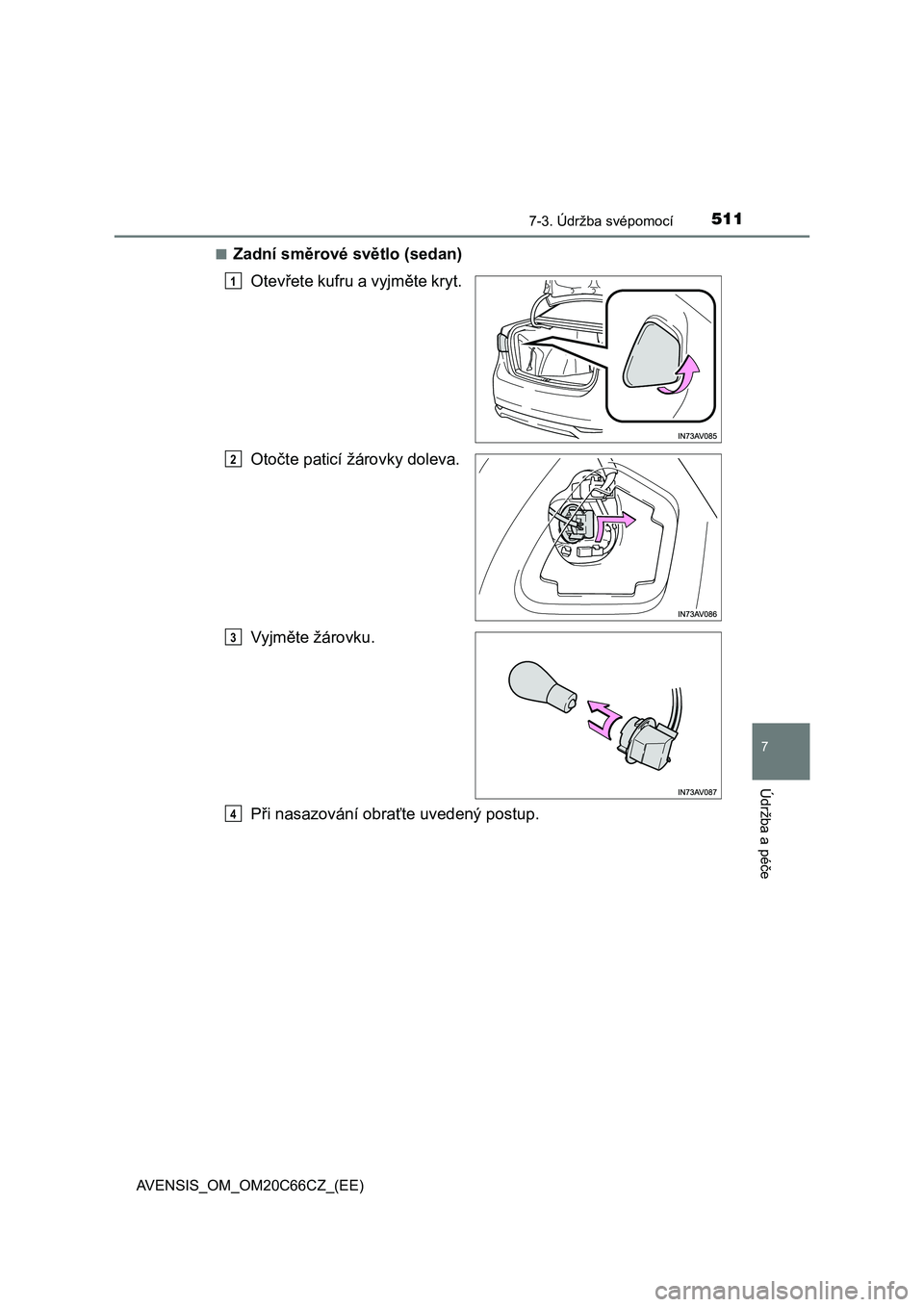

5117-3. Údržba svépomocí
AVENSIS_OM_OM20C66CZ_(EE)
7
Údržba a péče
■Zadní směrové světlo (sedan)
Otevřete kufru a vyjměte kryt.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3
4

5127-3. Údržba svépomocí
AVENSIS_OM_OM20C66CZ_(EE)■
Zadní směrové světlo (kombi)
Otevřete zadní dveře a vy-
jměte kryt.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3
4
