2017 TOYOTA AVENSIS Návod na použití (in Czech)

97
2Přístrojová deska
AVENSIS_OM_OM20C66CZ_(EE)2. Přístrojová deska
Výstražné kontrolky
a indikátory ........................ 98
Přístroje a ukazatelé .......... 104
Multiinformační displej
(s monochromatickým
displejem) ........................ 108
Multiinformační displej
(s barevným displejem) ... 111
Informace o spotřebě
paliva ............................... 117

982. Přístrojová deska
AVENSIS_OM_OM20C66CZ_(EE)
Výstražné kontrolky a indikátory
Vozidla s monochromatickým displejem
Vozidla s barevným displejem
Jednotky použité na rychloměru, otáčkoměru některých indikátorech
se mohou lišit v závislosti na motoru, převodovce atd.
Výstražné kontrolky a indikátory na přístrojové desce a středním
panelu informují řidiče o st avu různých systémů vozidla.
Z důvodu vysvětlení ukazuje následující obrázek všechny indi-
kátory a výstražné kontrolky rozsvícené.

992. Přístrojová deska
2
Přístrojová deska
AVENSIS_OM_OM20C66CZ_(EE)
Výstražné kontrolky informují řidiče o poruchách v kterémkoliv ze sys-
témů vozidla.
Výstražné kontrolky
*1
(červená)
Výstražná kontrolka brz-
dového systému
(S. 530)*1, 2
(Naftový
motor)
Indikátor zrušení
Stop & Start (S. 532)
*1Indikátor poruchy
(S. 530)*1Výstražná kontrolka systé-
mu elektrického posilova-
če řízení (S. 531)
*1Výstražná kontrolka SRS
(S. 530)Výstražná kontrolka nízké
hladiny paliva (S. 532)
*1Výstražná kontrolka ABS
(S. 531)Kontrolka bezpečnostního
pásu (S. 532)
*1
(žlutá)
Výstražná kontrolka brz-
dového systému
(S. 531)Kontrolka bezpečnostních
pásů cestujících vzadu
(na středním panelu)
(S. 532)
*1, 2
(Je-li ve výbavě)
Výstražná kontrolka PCS
(S. 531)Indikátor parkovací brzdy
(S. 532)
*1, 2
(Je-li ve výbavě)
Indikátor "AFS OFF"
(S. 532)*1Hlavní výstražná kontrolka
(S. 533)
*1Indikátor prokluzu
(S. 532)*1
(Je-li ve výbavě)
Výstražná kontrolka tlaku
pneumatik (S. 533)

1002. Přístrojová deska
AVENSIS_OM_OM20C66CZ_(EE)

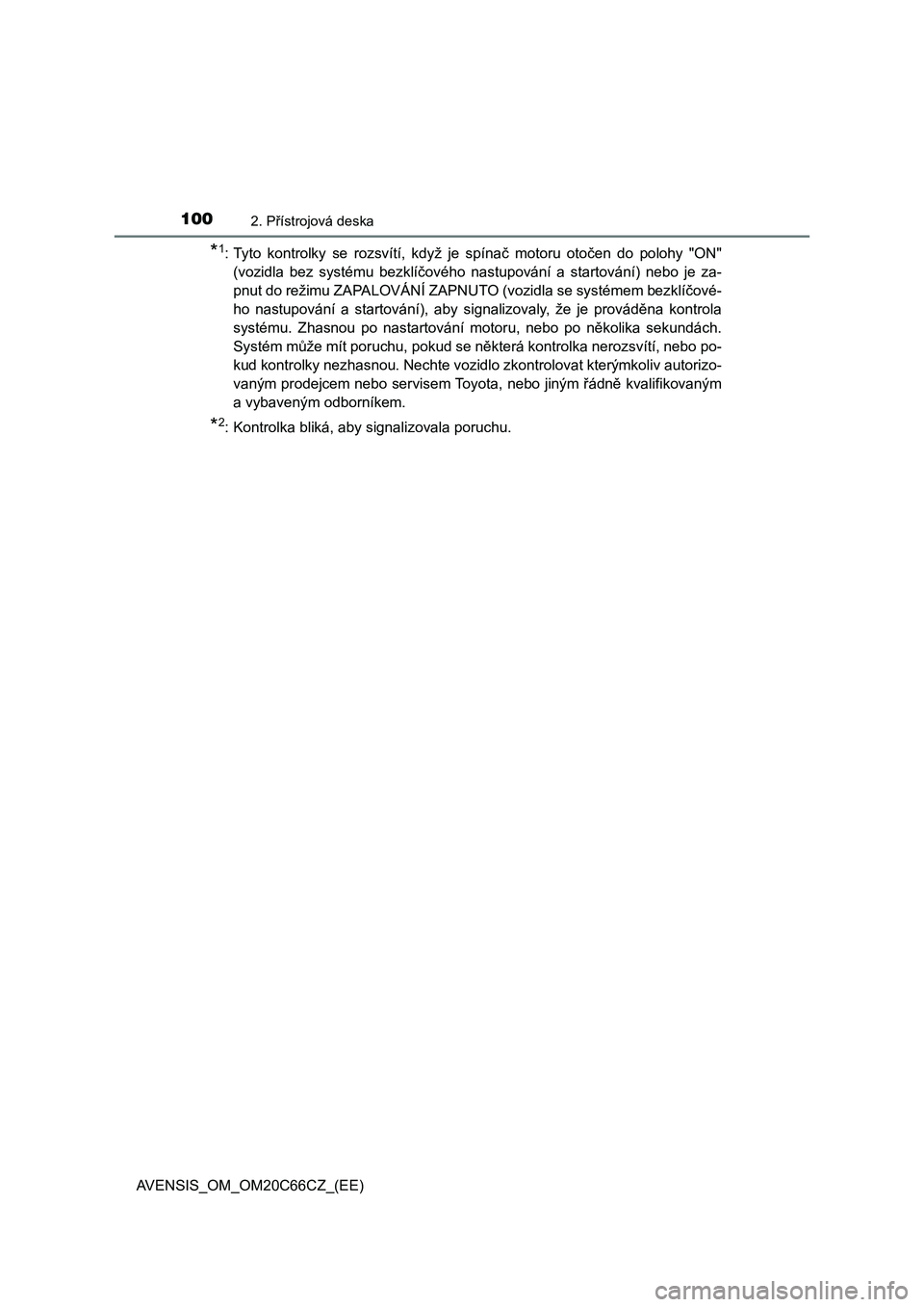

*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je za-
pnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčové-
ho nastupování a startování), aby signalizovaly, že je prováděna kontrola
systému. Zhasnou po nastartování motoru, nebo po několika sekundách.
Systém může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo po-
kud kontrolky nezhasnou. Nechte vozidlo zkontrolovat kterýmkoliv autorizo-
vaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným
a vybaveným odborníkem.
*2: Kontrolka bliká, aby signalizovala poruchu.

1012. Přístrojová deska
2
Přístrojová deska
AVENSIS_OM_OM20C66CZ_(EE)
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
Indikátor směrových světel
(S. 229)Indikátor zabezpečení
(na středním panelu)
(S. 78)
Indikátor dálkových světel
(S. 234)
(Je-li ve výbavě)
Indikátor tempomatu
(S. 289)
Indikátor koncových světel
(S. 233)
*4
(Je-li ve výbavě)
Indikátor tempomatu
"SET" (S. 289)
(Je-li ve výbavě)
Indikátor předních mlho-
vých světel (S. 241)*4
(Je-li ve výbavě)
Indikátor omezovače rych-
losti (S. 292)
(Je-li ve výbavě)
Indikátor zadních mlho-
vých světel (S. 241)*4
(Je-li ve výbavě)
Indikátor LDA (Varování
před opuštěním jízdního
pruhu) (S. 272)
(Je-li ve výbavě)
Indikátor automatických
dálkových světel
(S. 278)*1, 3
(Je-li ve výbavě)
Indikátor "AFS OFF"
(S. 235)
*1, 2Indikátor prokluzu
(S. 307)*1, 4
(Je-li ve výbavě)
Indikátor Eko-jízdy
(S. 103)
*1, 3
Indikátor vypnutí VSC
(S. 307)
*1, 4
(Naftový
motor)
Indikátor Stop & Start
(S. 295)
(Naftový
motor)
Indikátor předehřívání
motoru (S. 209)
*1, 3, 5
(Naftový
motor)
Indikátor zrušení
Stop & Start (S. 295)

1022. Přístrojová deska
AVENSIS_OM_OM20C66CZ_(EE)

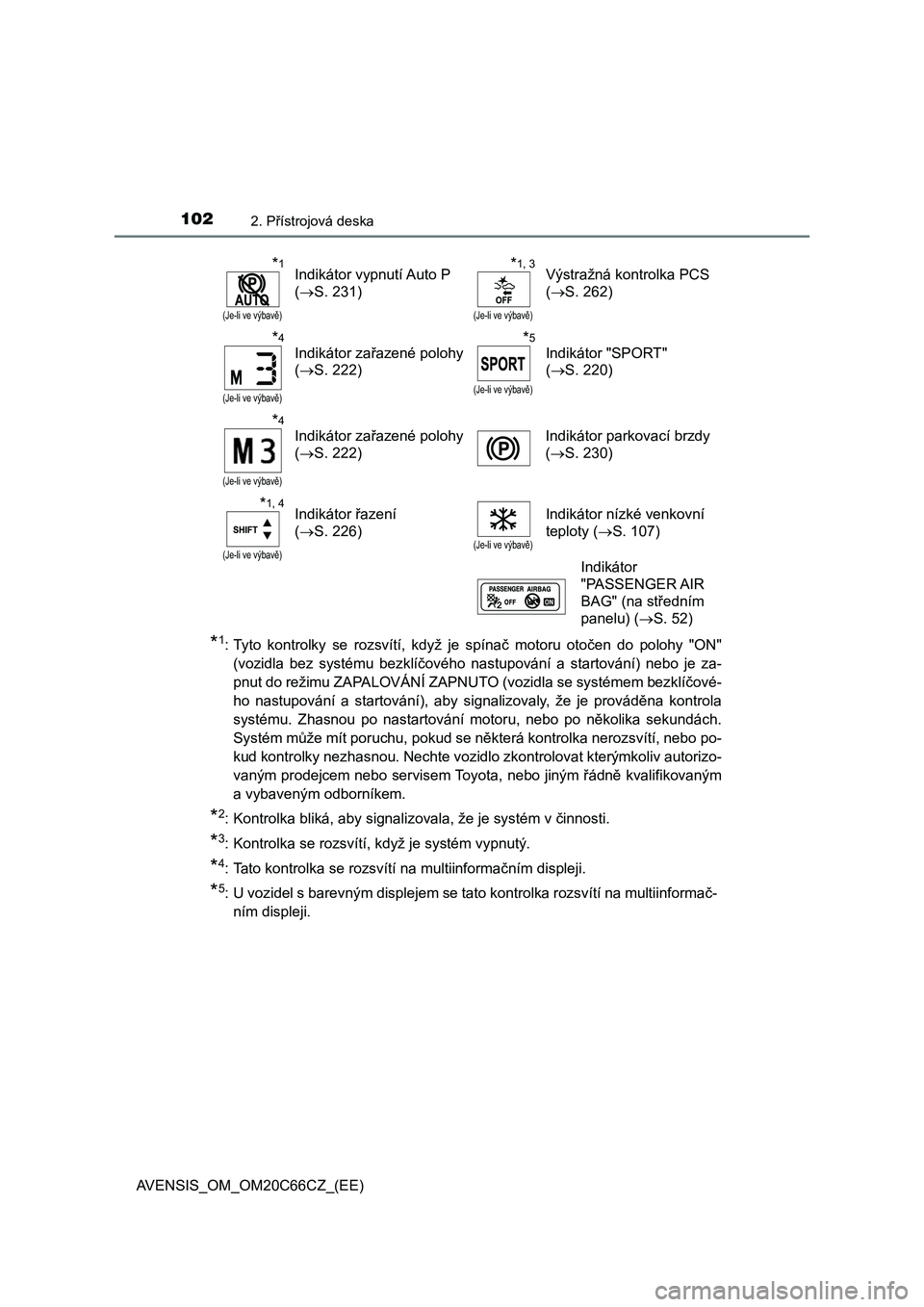

*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) neb o je za-
pnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčo vé-
ho nastupování a startování), aby signalizovaly, že je prováděn a kontrola
systému. Zhasnou po nastartování motoru, nebo po několika sekun dách.
Systém může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo po-
kud kontrolky nezhasnou. Nechte vozidlo zkontrolovat kterýmkoli v autorizo-
vaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifik ovaným
a vybaveným odborníkem.
*2: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*3: Kontrolka se rozsvítí, když je systém vypnutý.
*4: Tato kontrolka se rozsvítí na multiinformačním displeji.
*5: U vozidel s barevným displejem se tato kontrolka rozsvítí na m ultiinformač-
ním displeji.
*1
(Je-li ve výbavě)
Indikátor vypnutí Auto P
( S. 231)
*1, 3
(Je-li ve výbavě)
Výstražná kontrolka PCS
( S. 262)
*4
(Je-li ve výbavě)
Indikátor zařazené polohy
( S. 222)
*5
(Je-li ve výbavě)
Indikátor "SPORT"
( S. 220)
*4
(Je-li ve výbavě)
Indikátor zařazené polohy
( S. 222)
Indikátor parkovací brzdy
( S. 230)
*1, 4
(Je-li ve výbavě)
Indikátor řazení
( S. 226)(Je-li ve výbavě)
Indikátor nízké venkovní
teploty ( S. 107)
Indikátor
"PASSENGER AIR
BAG" (na středním
panelu) ( S. 52)

1032. Přístrojová deska
2
Přístrojová deska
AVENSIS_OM_OM20C66CZ_(EE)
■Indikátor Eko-jízdy (je-li ve výbavě)
●Vozidlo jede v režimu "SPORT" (S. 220).
●Je prováděno řazení pádlovým spínačem řazení (je-li ve výbavě) při zařaze-
né poloze D.
●Rychlost vozidla je přibližně 130 km/h nebo vyšší. Při akceleraci šetrné k životnímu prostředí
(Eko-jízdě) se rozsvítí indikátor Eko-jízdy.
Když akcelerace překročí zónu Eko-jízdy
a když je vozidlo zastaveno, indikátor
zhasne.
Indikátor Eko-jízdy nebude fungovat za
následujících podmínek:
●Řadicí páka je jinde, než v D.
VÝSTRAHA
■Pokud se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolka bezpečnostního systému, jako je výstražná kontrolka
ABS a SRS airbagů, nerozsvítila při nastartování motoru, znamenalo by to,
že tyto systémy nejsou schopny vás ochránit při nehodě, což může mít za
následek smrt nebo vážná zranění. Dojde-li k tomu, nechte vozidlo ihned
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.

1042. Přístrojová deska
AVENSIS_OM_OM20C66CZ_(EE)

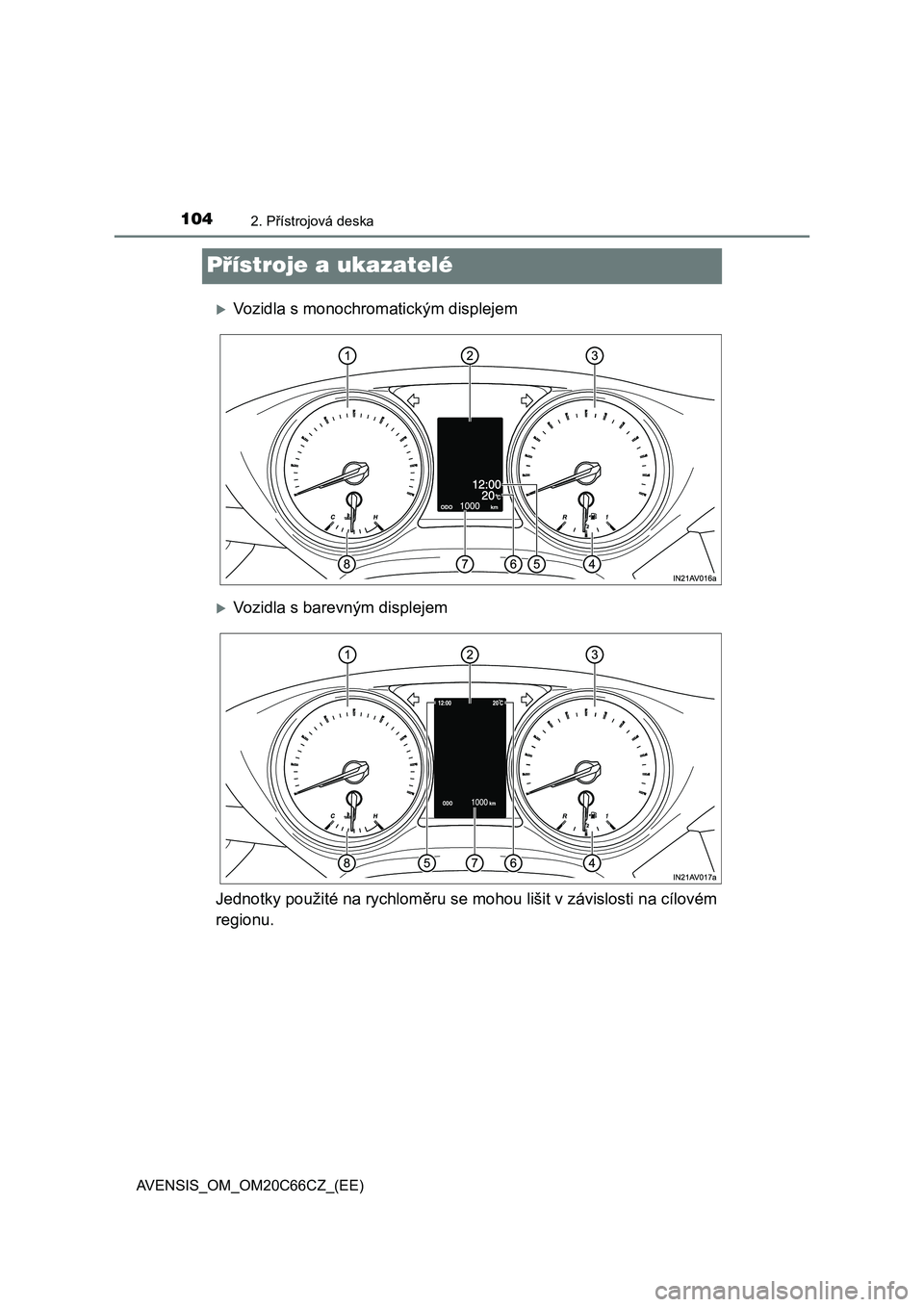

Přístroje a ukazatelé
Vozidla s monochromatickým displejem
Vozidla s barevným displejem
Jednotky použité na rychloměru s e mohou lišit v závislosti na cílovém
regionu.
