2017 TOYOTA AVENSIS Návod na použití (in Czech)

5778-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
8
Když nastanou potíže
Zaklínujte kola.
Vozidla s plnými ozdobnými kry-
ty - vyjměte ozdobný kryt kola
pomocí klíče.
Abyste ochránili ozdobný kryt, dej-
te mezi klíč a ozdobný kryt hadřík,
viz obrázek.
Vozidla s háčkem na demontáž po-
klic - viz S. 489.
Mírně povolte matice kola (jed-
na otáčka).
Výměna kola s defektem
1
SedanKombi
Kolo s defektemUmístění klínu
Přední
Levá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

5788-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
Otáčejte částí zvedáku rukou, až se drážka zvedáku dotkne
zvedacího místa.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4A
SedanKombi
5
6

5798-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
8
Když nastanou potíže
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
VÝSTRAHA
■Výměna kola s defektem
●Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při mani-
pulaci s krytem, abyste předešli nečekanému zranění.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl bě-
hem jízdy z kola vypadnout.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
Nedodržením těchto pokynů by se matice mohly uvolnit a kola vypad-
nout, což by mohlo způsobit nehodu s následkem smrtelného nebo váž-
ného zranění.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuže-
lovými konci směrem dovnitř. (S. 489)
Nasazení rezervního kola
1

5808-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)

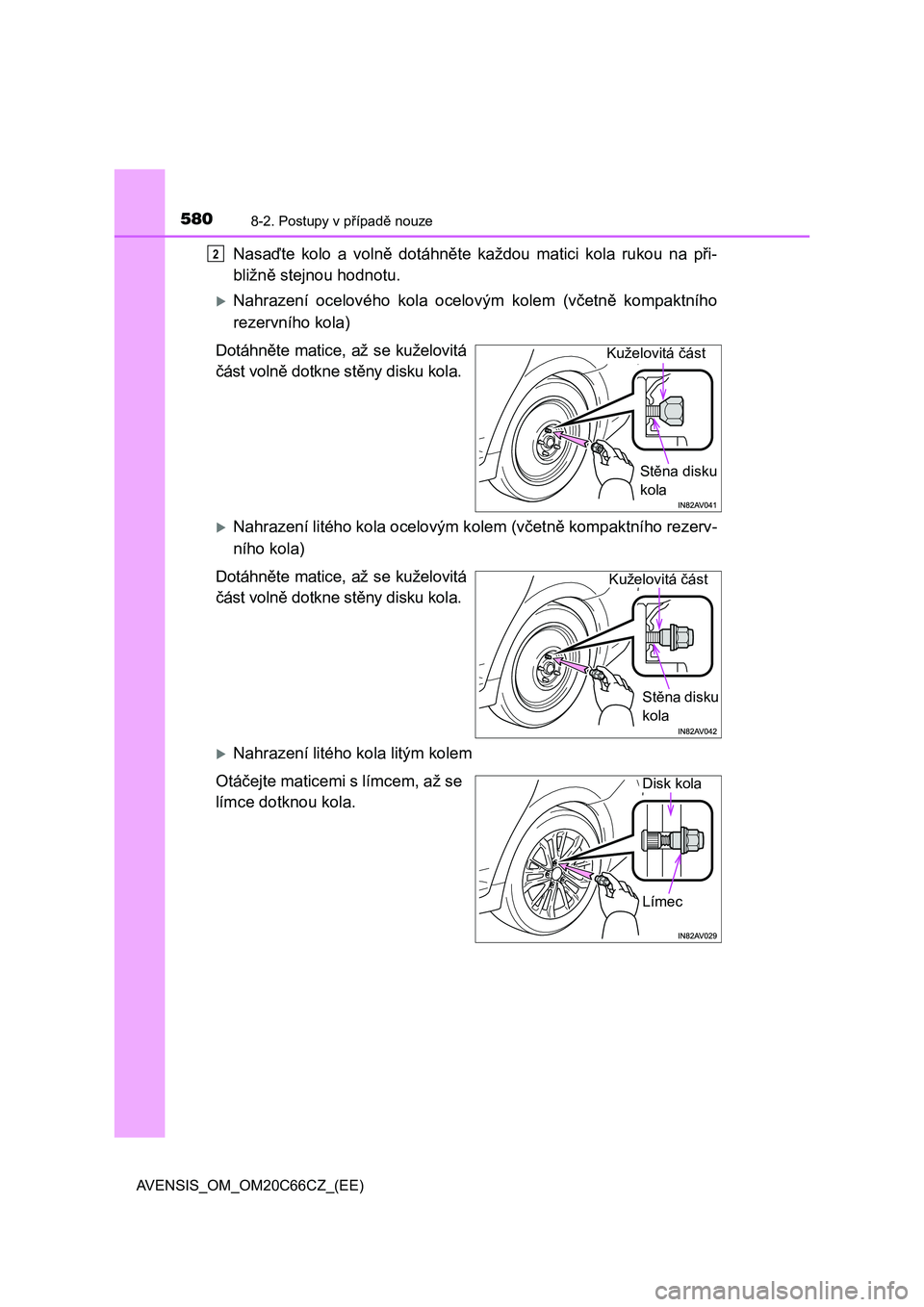

Nasaďte kolo a volně dotáhněte každou matici kola rukou na při-
bližně stejnou hodnotu.
Nahrazení ocelového kola ocelovým kolem (včetně kompaktního
rezervního kola)
Dotáhněte matice, až se kuželovitá
část volně dotkne stěny disku kola.
Nahrazení litého kola ocelovým kolem (včetně kompaktního rezerv-
ního kola)
Dotáhněte matice, až se kuželovitá
část volně dotkne stěny disku kola.
Nahrazení litého kola litým kolem
Otáčejte maticemi s límcem, až se
límce dotknou kola.
2
Stěna disku
kola
Kuželovitá část
Kuželovitá část
Stěna disku
kola
Límec
Disk kola

5818-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
8
Když nastanou potíže

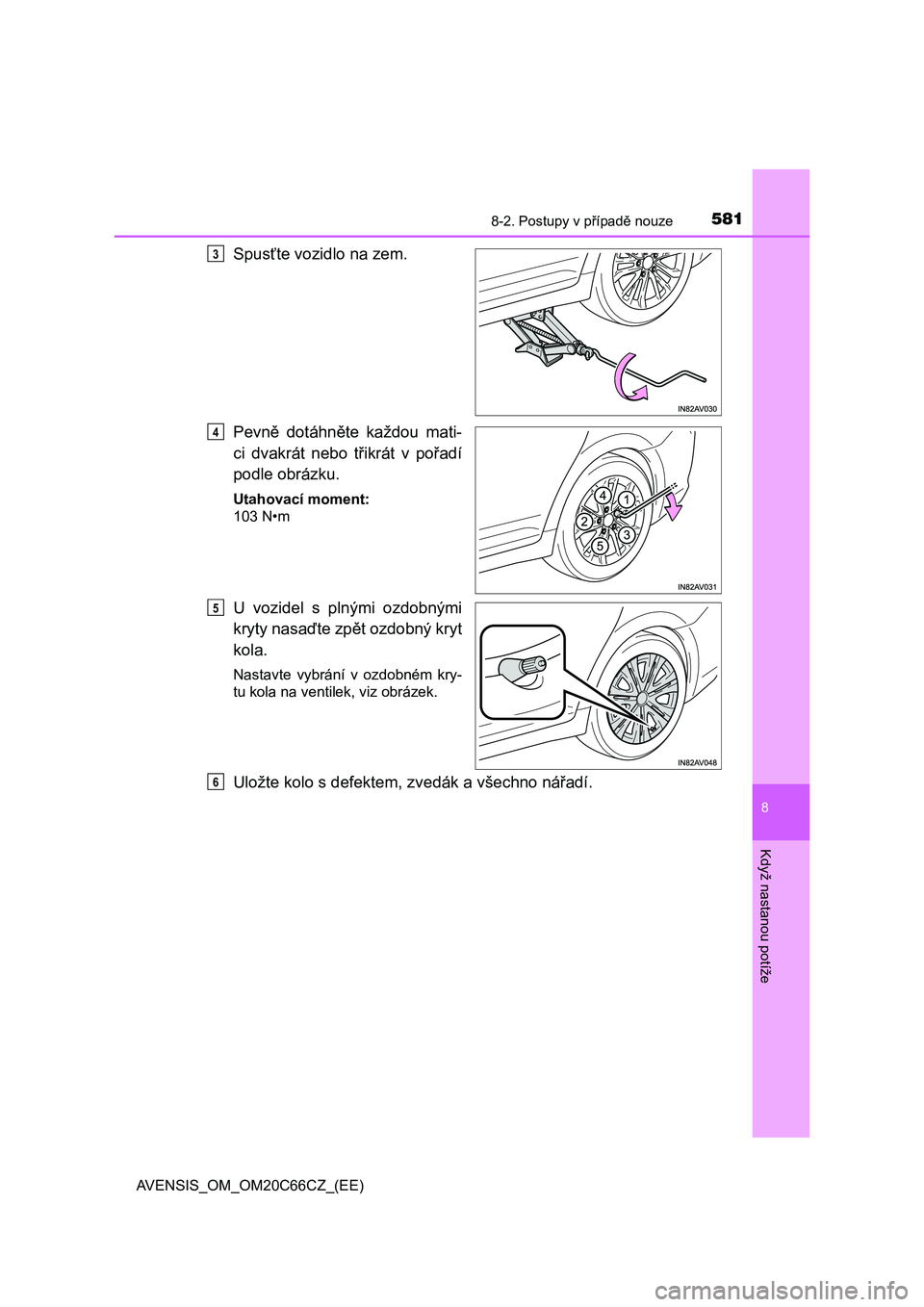

Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci dvakrát nebo třikrát v pořadí
podle obrázku.
Utahovací moment:
103 N•m
U vozidel s plnými ozdobnými
kryty nasaďte zpět ozdobný kryt
kola.
Nastavte vybrání v ozdobném kry-
tu kola na ventilek, viz obrázek.
Uložte kolo s defektem, zvedák a všechno nářadí.
3
4
5
6

5828-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
■Plnohodnotné rezervní kolo
●U vozidel s výstražným systémem tlaku pneumatik má plnohodnotné re-
zervní kolo na vnějším povrchu kola štítek "Temporary use only" (Pouze pro
dočasné použití).
Plnohodnotné rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice plnohodnotného re-
zervního kola. (S. 623)
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. (S. 623)
■Když používáte rezervní kolo (vozidla s výstražným systémem tlaku pneu-
matik)
Protože rezervní kolo není vybaveno ventilkem a vysílačem výstražného sys-
tému tlaku pneumatik, nízký tlak huštění rezervního kola nebude signalizován
pomocí výstražného systému tlaku pneumatik. Také když vyměníte kompakt-
ní rezervní kolo po rozsvícení výstražné kontrolky tlaku pneumatik, kontrolka
zůstane rozsvícená.
■Pokud máte defekt přední pneumatiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním rezervním kolem)
Nasaďte kompaktní rezervní kolo do zadní části vozidla. Proveďte následující
kroky a nasaďte sněhové řetězy na přední pneumatiky.
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní části vozidla.
Nasaďte sněhové řetězy na přední kola.
1
2
3

5838-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
8
Když nastanou potíže
■Certifikace pro zvedák

5848-2. Postupy v případě nouze
AVENSIS_OM_OM20C66CZ_(EE)
VÝSTRAHA
■Když používáte kompaktní rezervní kolo
●Pamatujte, že vaše kompaktní rezervní kolo je speciálně určeno pro použi-
tí na vašem vozidle. Nepoužívejte vaše kompaktní rezervní kolo na jiném
vozidle.
●Nepoužívejte více než jedno kompaktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní rezervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci, prudkému zatáčení, náhlému brzdění a řa-
zení, které způsobí náhlé brzdění motorem.
■Omezení rychlosti při použití kompaktního rezervního kola
Když je na vozidle namontováno kompaktní rezervní kolo, nejezděte rych-
lostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno pro jízdu vysokou rychlostí. Nedodr-
žení tohoto pokynu může vést k nehodě s následky smrti nebo vážných zra-
nění.
■Když je namontováno kompaktní rezervní kolo
Rychlost vozidla nemusí být správně detekována a následující systémy ne-
musí fungovat správně:
●ABS a brzdový asistent
●VSC
●TRC
●Navigační systém (je-li ve výbavě)
●Tempomat (je-li ve výbavě)
●<0033002600360003000b0033011c004800470051006900550044005d0052005900ea000300450048005d0053004800fe00510052005600570051007400030056005c0056005700700050000c0003000b004d00480010004f004c0003005900480003005900
ea004500440059010c000c[
●LDA (Varování před opuštěním jízdního pruhu) (je-li ve výbavě)
●AFS (Adaptivní systém předních světel) (je-li ve výbavě)
●EPS (Elektrický posilovač řízení)
