2017 TOYOTA AVENSIS Instrukcja obsługi (in Polish)

óDeska rozdzielcza po stronie kierowcy (typ B) (wersje z kierownicà
po lewej stronie)
Zdemontowaç schowek na monety.
óDeska rozdzielcza po stronie pasa˝era (typ A) (wersje z kierownicà
po prawej stronie)
Zdjàç os∏on´.
Zdjàç pokryw´.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie497
7
Obs∏uga techniczna i konserwacja
71 AVENSIS 20C66E 1/9/17 4:28 PM Page 497 (Black plate)

óDeska rozdzielcza po stronie pasa˝era (typ B) (wersje z kierownicà
po prawej stronie)
Otworzyç schowek w desce roz-
dzielczej. Od∏àczyç amor tyzator.
Âcisnàç schowek po obu stronach
w celu roz∏àczenia bocznych za-
czepów.
Wyjàç bezpiecznik, pos∏ugujàc
si´ przeznaczonymi do tego
celu szczypcami.
3
4987-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
71 AVENSIS 20C66E 1/9/17 4:28 PM Page 498 (Black plate)

Sprawdziç, czy bezpiecznik jest przepalony.
Sprawny
Przepalony
Typ A i B
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym
pràdzie znamionowym. Pràdy znamionowe podane sà na pokrywie
skrzynki bezpieczników.
Typ C i D
Skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
óTyp AóTyp B
óTyp CóTyp D
4
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie499
7
Obs∏uga techniczna i konserwacja
71 AVENSIS 20C66E 1/9/17 4:28 PM Page 499 (Black plate)

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà, konieczna
mo˝e byç wymiana ˝arówki. (
S. 501)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
5007-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç podanych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi ustalenie i usuni´cie usterki.
71 AVENSIS 20C66E 1/9/17 4:28 PM Page 500 (Black plate)

Sprawdziç moc wymienianej ˝arówki. (S. 625)
S. 455
Z przodu
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie501
7
Obs∏uga techniczna i konserwacja

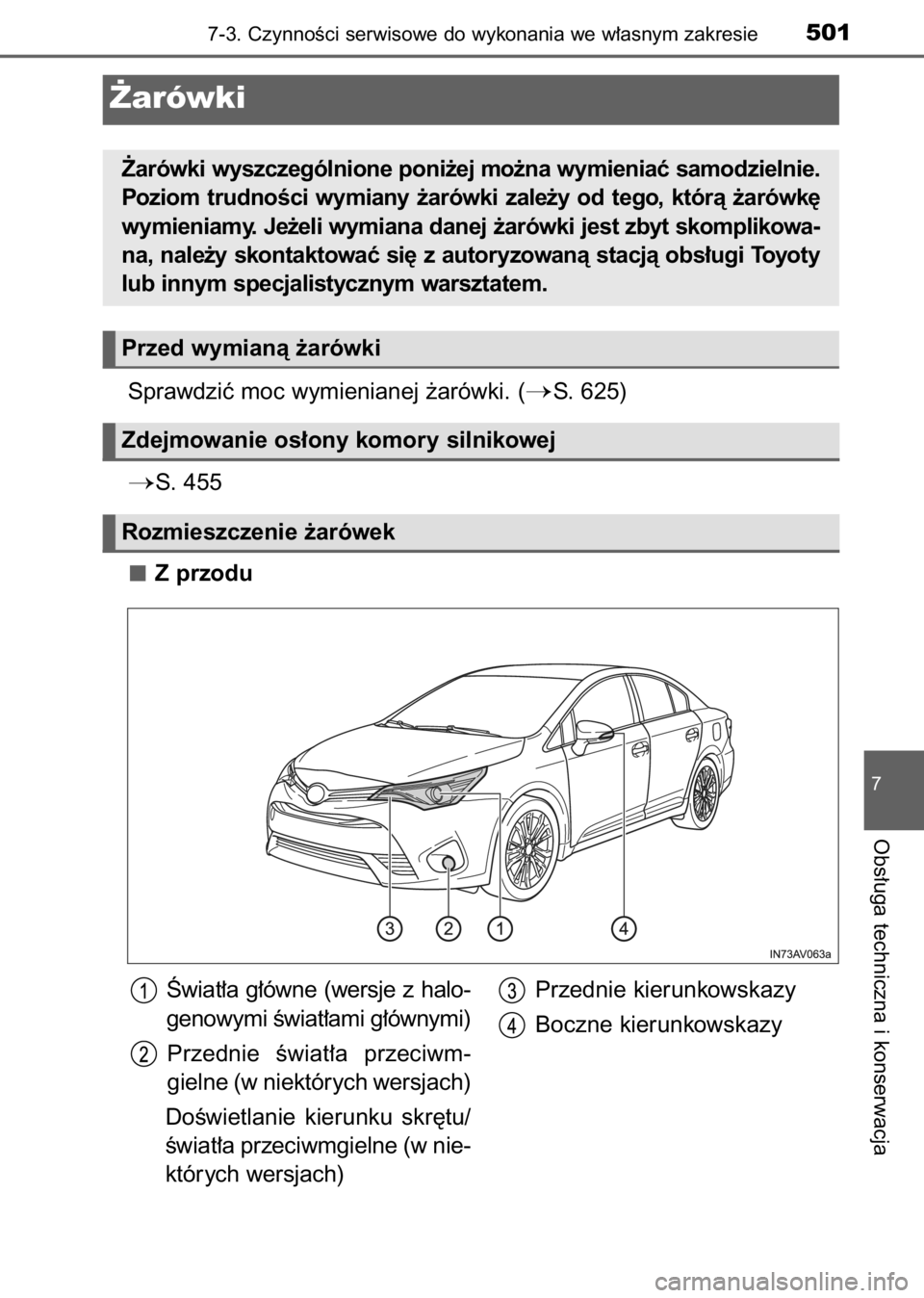

˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodzielnie.
Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝arówk´
wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt skomplikowa-
na, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Przed wymianà ˝arówki
Zdejmowanie os∏ony komory silnikowej
Rozmieszczenie ˝arówek
Âwiat∏a g∏ówne (wersje z halo-
genowymi Êwiat∏ami g∏ównymi)
Przednie Êwiat∏a przeciwm-
gielne (w niektórych wersjach)
DoÊwietlanie kierunku skr´tu/
Êwiat∏a przeciwmgielne (w nie-
których wersjach)Przednie kierunkowskazy
Boczne kierunkowskazy
71 AVENSIS 20C66E 1/9/17 4:28 PM Page 501 (Black plate)

Z ty∏u
óSedan
óKombi
5027-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Tylne kierunkowskazy
Âwiat∏o cofania (wersje z kie-
rownicà po lewej stronie)Âwiat∏o cofania (wersje z kie-
rownicà po prawej stronie)
OÊwietlenie tablicy rejestra-
cyjnej
Tylne kierunkowskazy
Âwiat∏o cofania (wersje z kie-
rownicà po lewej stronie)Âwiat∏o cofania (wersje z kie-
rownicà po prawej stronie)
OÊwietlenie tablicy rejestra-
cyjnej
71 AVENSIS 20C66E 1/9/17 4:28 PM Page 502 (Black plate)

Âwiat∏a g∏ówne (wersje z halogenowymi Êwiat∏ami g∏ównymi)
Tylko prawa strona: Wyjàç
spink´ zabezpieczajàcà, a na-
st´pnie lekko obracajàc i po-
ciàgajàc, zdemontowaç wlew
zbiornika p∏ynu do spryskiwa-
czy szyb.
Tylko lewa strona: Wyjàç spin-
k´ zabezpieczajàcà, a nast´p-
nie górnà cz´Êç kana∏u wlotu
powietrza (je˝eli jest demon-
towalna).
Obróciç podstaw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Naciskajàc blokad´, roz∏àczyç
z∏àcze elektryczne.
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie503
7
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
71 AVENSIS 20C66E 1/9/17 4:28 PM Page 503 (Black plate)

Wymieniç ˝arówk´, pod∏àczyç
z∏àcze elektryczne i zamonto-
waç opraw´ ˝arówki.
Dopasowaç 3 wyst´py na ˝arów-
ce do wci´ç w oprawie i w∏o˝yç
˝arówk´.
Obróciç i zabezpieczyç opra-
w´ ˝arówki.
Poruszyç delikatnie opraw´ ˝a-
rówki, aby sprawdziç, czy nie
jest luêna, w∏àczyç Êwiat∏a
g∏ówne i upewniç si´, ˝e Êwiat∏o
nie wydostaje si´ przez opraw´.
Tylko prawa strona: Zamonto-
waç wlew zbiornika p∏ynu do
spryskiwaczy szyb i spink´
zabezpieczajàcà w odwrotnej
kolejnoÊci ni˝ w kroku .
Tylko lewa strona: Zamonto-
waç górnà cz´Êç kana∏u wlotu
powietrza i spink´ zabezpie-
czajàcà w odwrotnej kolejno-
Êci ni˝ w kroku .
1
1
6
5
4
5047-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
