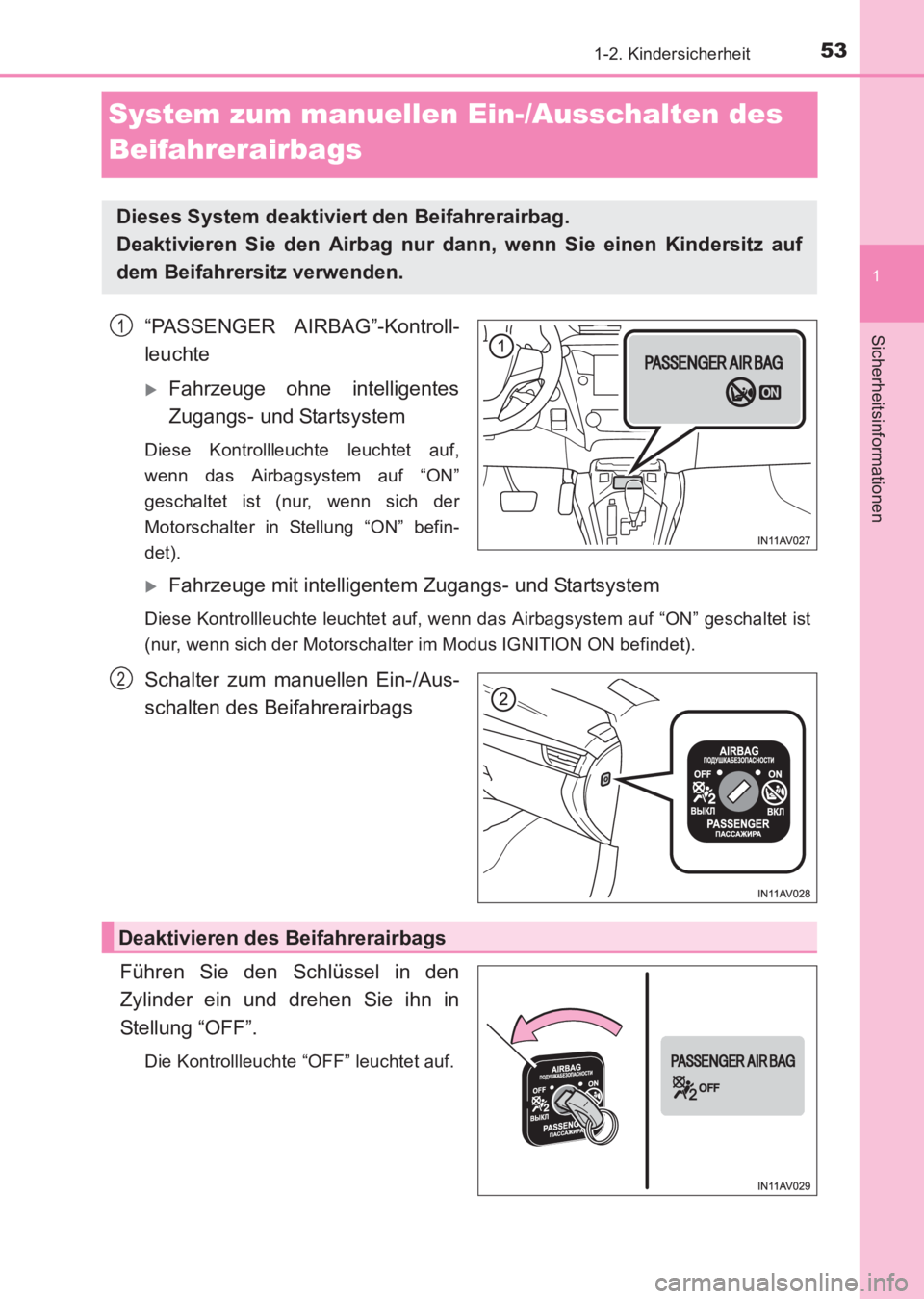

2017 TOYOTA AVENSIS ignition

53
1
1-2. Kindersicherheit
AVENSIS_OM_OM20C68M_(EM)
Sicherheitsinformationen
System zum manuellen Ein-/Ausschalten des
Beifahrerairbags
“PASSENGER AIRBAG”-Kontroll-
leuchte
XFahrzeuge ohne intelligentes
Zugangs- und Startsystem
Diese Kontrollleuchte leuchtet auf,
wenn das Airbagsystem auf “ON”
geschaltet ist (nur, wenn sich der
Motorschalter in Stellung “ON” befin-
det).
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Diese Kontrollleuchte leuchtet auf, wenn das Airbagsystem auf “ON” geschaltet ist
(nur, wenn sich der Motorschalter im Modus IGNITION ON befindet).
Schalter zum manuellen Ein-/Aus-
schalten des Beifahrerairbags
Führen Sie den Schlüssel in den
Zylinder ein und drehen Sie ihn in
Stellung “OFF”.
Die Kontrollleuchte “OFF” leuchtet auf.
Dieses System deaktiviert den Beifahrerairbag.
Deaktivieren Sie den Airbag nur dann, wenn Sie einen Kindersitz auf
dem Beifahrersitz verwenden.
1
2
Deaktivieren des Beifahrerairbags
AVENSIS_OM_OM20C68M_(EM).book Page 53 Wednesday, June 15, 201 6 11:21 AM

79
1
1-3. Diebstahlschutzsystem
AVENSIS_OM_OM20C68M_(EM)
Sicherheitsinformationen
Wegfahrsperre
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Die Kontrollleuchte blinkt, nachdem
der Schlüssel vom Motorschalter
abgezogen wurde, um anzuzeigen,
dass das System in Betrieb ist.
Nachdem der registrierte Schlüssel in
den Motorschalter eingesteckt wurde,
hört die Kontrollleuchte auf zu blin-
ken, um anzuzeigen, dass das Sys-
tem ausgeschaltet wurde.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Die Kontrollleuchte blinkt nach dem Au sschalten des Motorschalters, um den
Betrieb des Systems anzuzeigen.
Die Kontrollleuchte hört auf zu blinken, nachdem der Motorschalter in den
Modus ACCESSORY oder IGNITION ON geschaltet wurde, um anzuzeigen,
dass das System ausgeschaltet wurde.
■ Systemwartung
Das Fahrzeug verfügt über eine wartungsfreie Wegfahrsperre.
■ Bedingungen, die eine Systemstörung zur Folge haben können
●Wenn der Schlüsselgriff mit einem Metallgegenstand in Berührung kommt
● Wenn sich der Schlüssel in unmittelbarer Nähe zu einem Sicherheitssystem-Schlüs-
sel (Schlüssel mit integriertem Transponder-Chip) eines anderen Fahrzeugs befindet
oder diesen berührt
In die Schlüssel des Fahrzeugs sind Transponder-Chips integriert, die
ein Starten des Motors verhindern, wenn die Schlüssel nicht zuvor im
Bordcomputer des Fahrzeugs registriert wurden.
Dieses System wurde entwickelt, um das Fahrzeug vor Diebstahl zu schüt-
zen, bietet aber keine absolute Diebstahlsicherheit.
AVENSIS_OM_OM20C68M_(EM).book Page 79 Wednesday, June 15, 201 6 11:21 AM

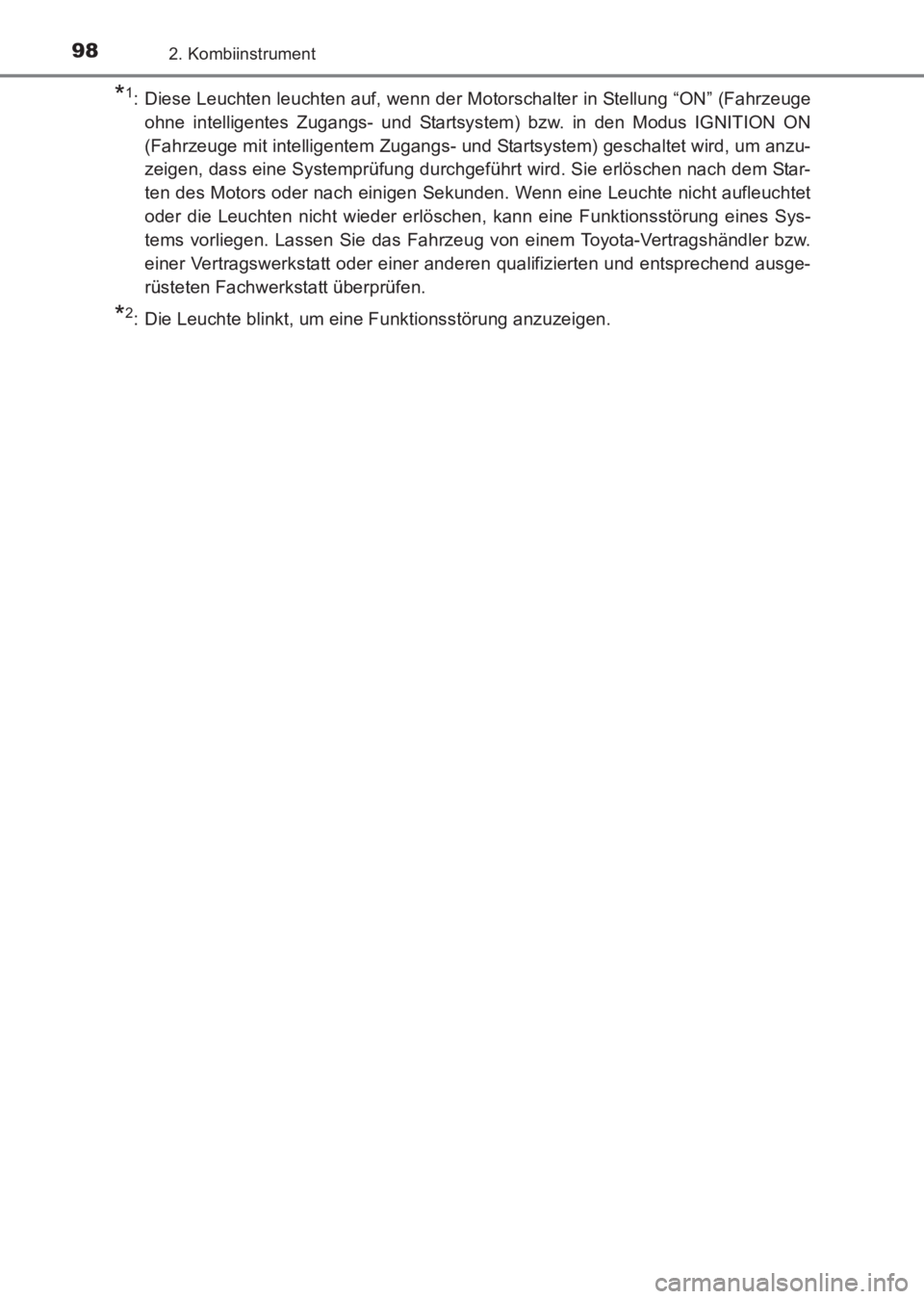

982. Kombiinstrument
AVENSIS_OM_OM20C68M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter in Stellung “ON” (Fahrzeugeohne intelligentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem) geschaltet wird, um anzu-
zeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem Star-
ten des Motors oder nach einigen Sekunden. Wenn eine Leuchte nicht aufleuchtet
oder die Leuchten nicht wieder erlöschen, kann eine Funktionsstörung eines Sys-
tems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt überprüfen.
*2: Die Leuchte blinkt, um eine Funktionsstörung anzuzeigen.
AVENSIS_OM_OM20C68M_(EM).book Page 98 Wednesday, June 15, 201 6 11:21 AM

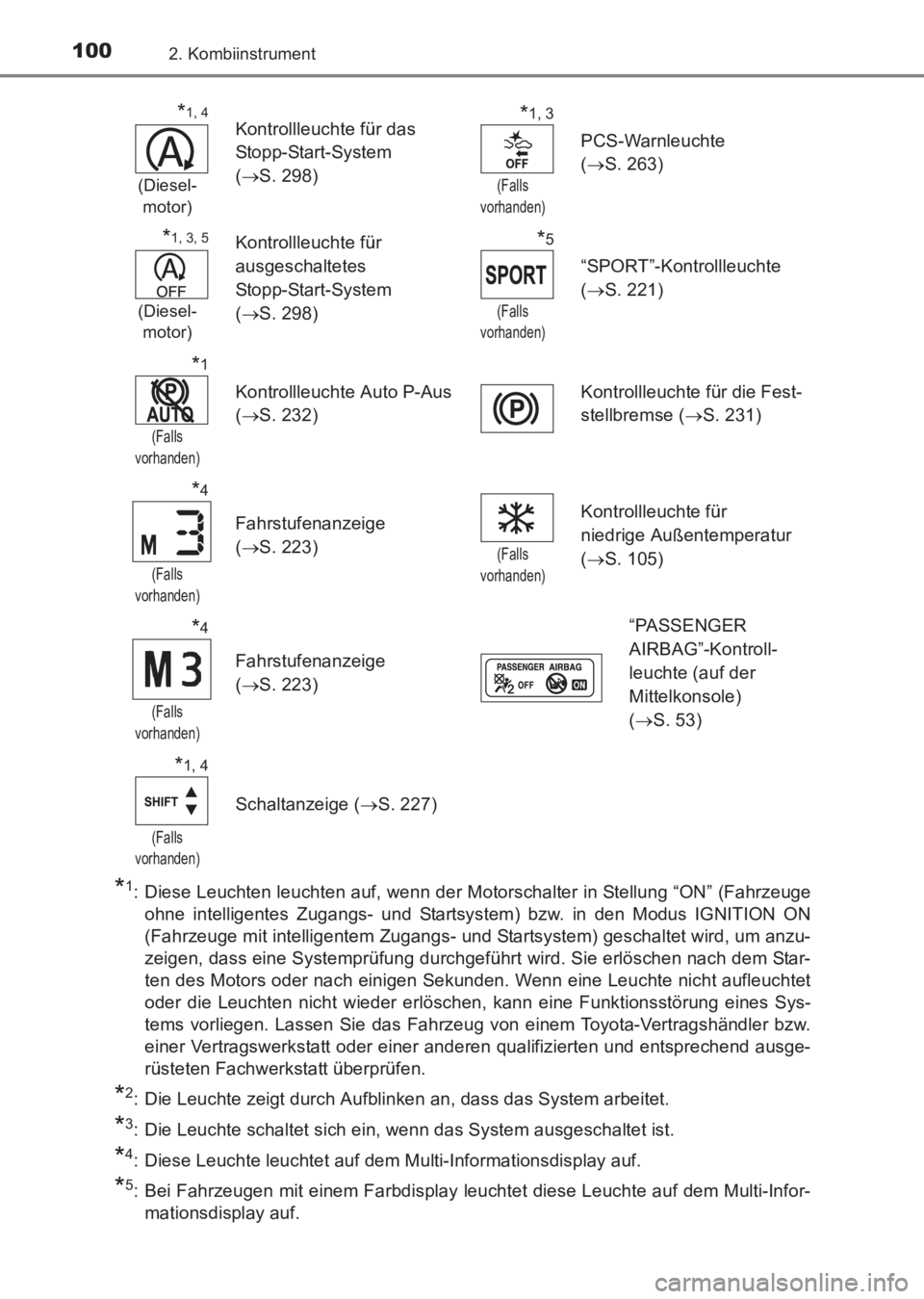

1002. Kombiinstrument
AVENSIS_OM_OM20C68M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter in Stellung “ON” (Fahrzeugeohne intelligentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem) geschaltet wird, um anzu-
zeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem Star-
ten des Motors oder nach einigen Sekunden. Wenn eine Leuchte nicht aufleuchtet
oder die Leuchten nicht wieder erlöschen, kann eine Funktionsstörung eines Sys-
tems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*3: Die Leuchte schaltet sich ein, wenn das System ausgeschaltet ist.
*4: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
*5: Bei Fahrzeugen mit einem Farbdisplay leuchtet diese Leuchte auf dem Multi-Infor-mationsdisplay auf.
*1, 4
(Diesel-
motor)
Kontrollleuchte für das
Stopp-Start-System
( → S. 298)*1, 3
(Falls
vorhanden)
PCS-Warnleuchte
( → S. 263)
*1, 3, 5
(Diesel-
motor)
Kontrollleuchte für
ausgeschaltetes
Stopp-Start-System
( → S. 298)*5
(Falls
vorhanden)
“SPORT”-Kontrollleuchte
( → S. 221)
*1
(Falls
vorhanden)
Kontrollleuchte Auto P-Aus
( → S. 232) Kontrollleuchte für die Fest-
stellbremse (
→S. 231)
*4
(Falls
vorhanden)
Fahrstufenanzeige
( → S. 223)
(Falls
vorhanden)
Kontrollleuchte für
niedrige Außentemperatur
( → S. 105)
*4
(Falls
vorhanden)
Fahrstufenanzeige
( → S. 223)
“PASSENGER
AIRBAG”-Kontroll-
leuchte (auf der
Mittelkonsole)
(→ S. 53)
*1, 4
(Falls
vorhanden)
Schaltanzeige ( →S. 227)
AVENSIS_OM_OM20C68M_(EM).book Page 100 Wednesday, June 15, 20 16 11:21 AM

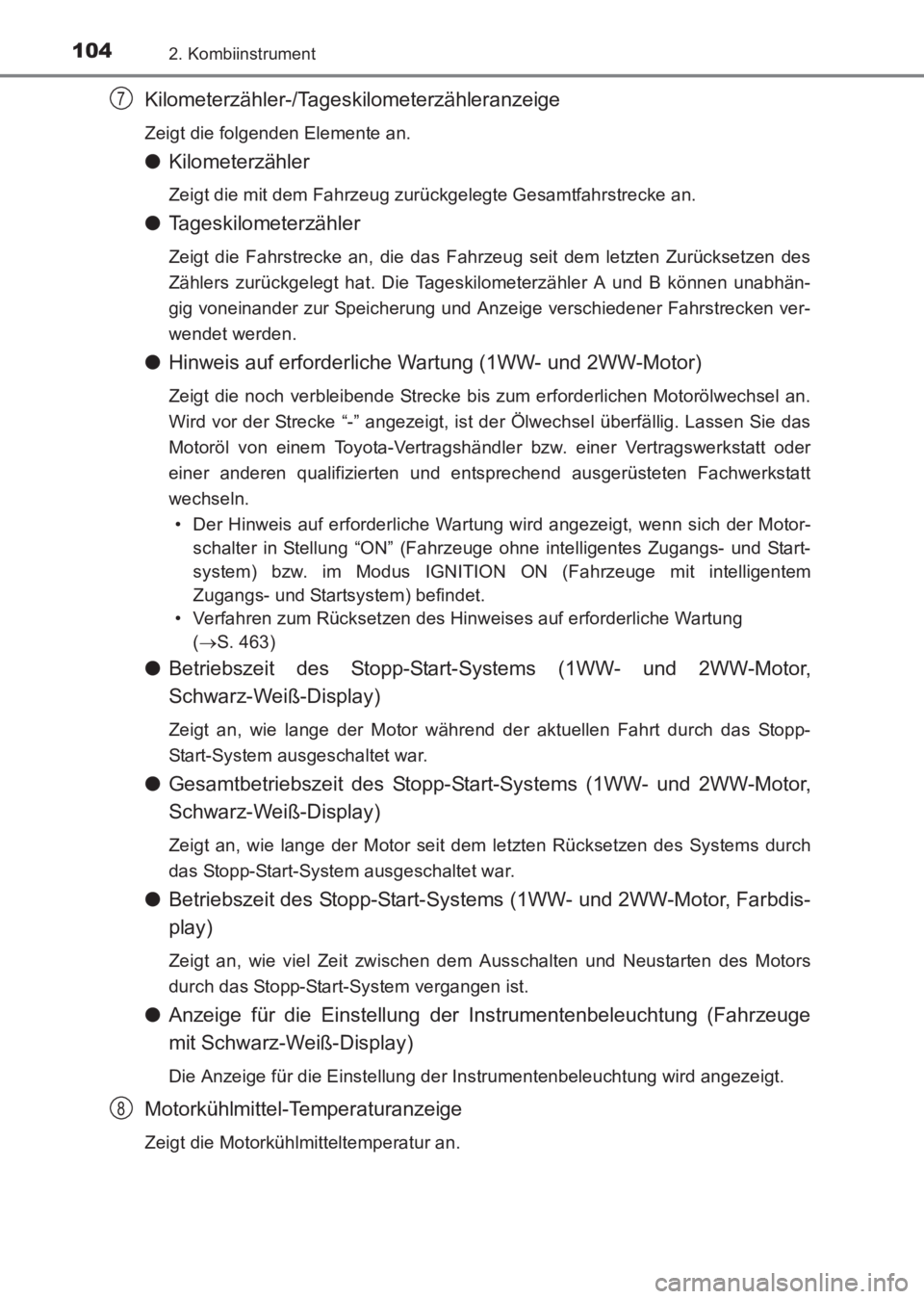

1042. Kombiinstrument
AVENSIS_OM_OM20C68M_(EM)
Kilometerzähler-/Tageskilometerzähleranzeige
Zeigt die folgenden Elemente an.
●Kilometerzähler
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an.
●Tageskilometerzähler
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Zurücksetzen des
Zählers zurückgelegt hat. Die Tageskilometerzähler A und B können unabhän-
gig voneinander zur Speicherung und Anzeige verschiedener Fahrstrecken ver-
wendet werden.
●Hinweis auf erforderliche Wartung (1WW- und 2WW-Motor)
Zeigt die noch verbleibende Strecke bis zum erforderlichen Motorölwechsel an.
Wird vor der Strecke “-” angezeigt, ist der Ölwechsel überfällig. Lassen Sie das
Motoröl von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
wechseln.
• Der Hinweis auf erforderliche Wartung wird angezeigt, wenn sich der Motor- schalter in Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs- und Start-
system) bzw. im Modus IGNITION ON (Fahrzeuge mit intelligentem
Zugangs- und Startsystem) befindet.
• Verfahren zum Rücksetzen des Hinweises auf erforderliche Wartung
(→ S. 463)
● Betriebszeit des Stopp-Start-Systems (1WW- und 2WW-Motor,
Schwarz-Weiß-Display)
Zeigt an, wie lange der Motor während der aktuellen Fahrt durch das Stopp-
Start-System ausgeschaltet war.
●Gesamtbetriebszeit des Stopp-Start-Systems (1WW- und 2WW-Motor,
Schwarz-Weiß-Display)
Zeigt an, wie lange der Motor seit dem letzten Rücksetzen des Systems durch
das Stopp-Start-System ausgeschaltet war.
●Betriebszeit des Stopp-Start-Systems (1WW- und 2WW-Motor, Farbdis-
play)
Zeigt an, wie viel Zeit zwischen dem Ausschalten und Neustarten des Motors
durch das Stopp-Start-System vergangen ist.
●Anzeige für die Einstellung der Instrumentenbeleuchtung (Fahrzeuge
mit Schwarz-Weiß-Display)
Die Anzeige für die Einstellung der Instrumentenbeleuchtung wird angezeigt.
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an.
7
8
AVENSIS_OM_OM20C68M_(EM).book Page 104 Wednesday, June 15, 20 16 11:21 AM

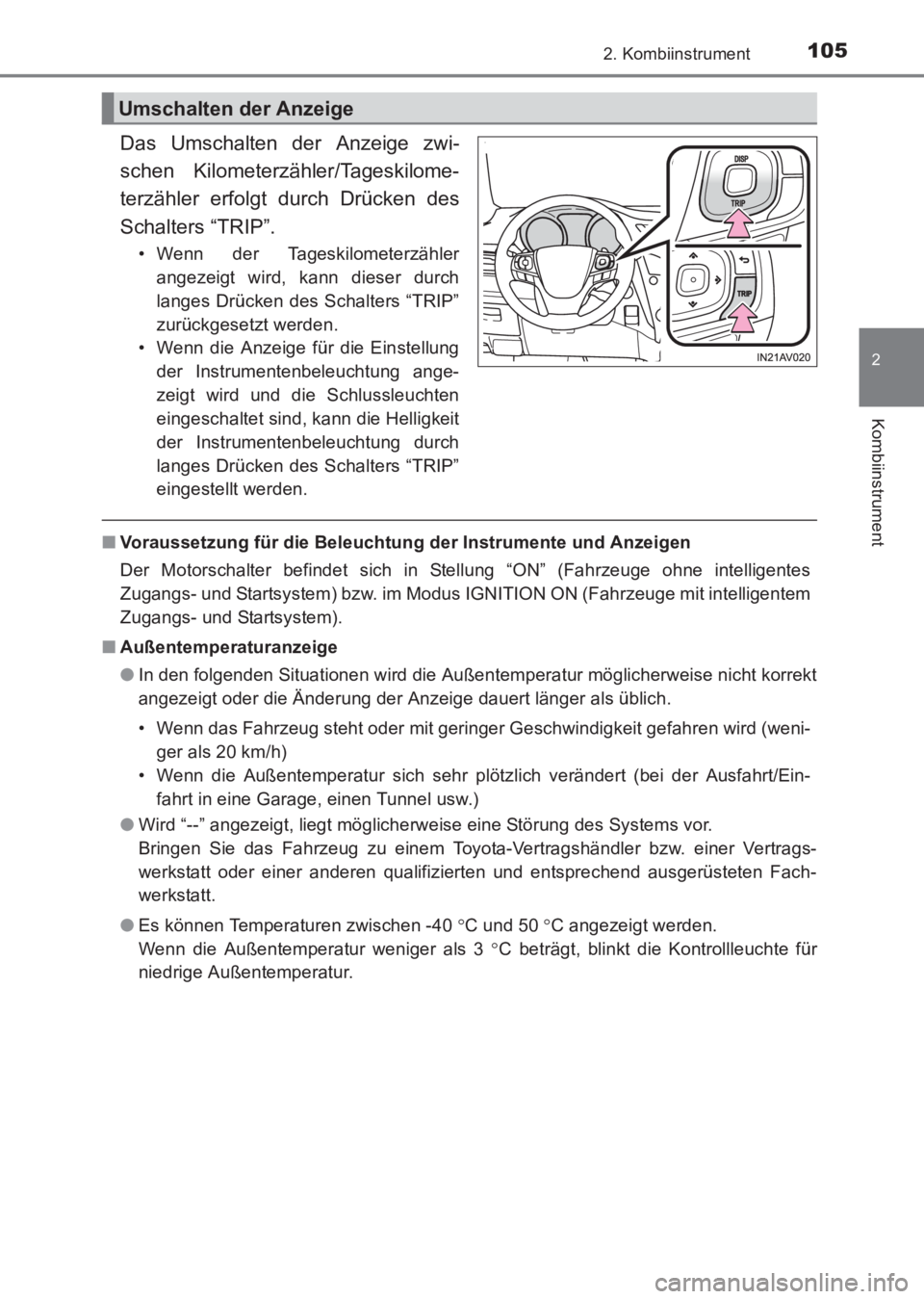

1052. Kombiinstrument
2
Kombiinstrument
AVENSIS_OM_OM20C68M_(EM)
Das Umschalten der Anzeige zwi-
schen Kilometerzähler/Tageskilome-
terzähler erfolgt durch Drücken des
Schalters “TRIP”.
• Wenn der Tageskilometerzählerangezeigt wird, kann dieser durch
langes Drücken des Schalters “TRIP”
zurückgesetzt werden.
• Wenn die Anzeige für die Einstellung
der Instrumentenbeleuchtung ange-
zeigt wird und die Schlussleuchten
eingeschaltet sind, kann die Helligkeit
der Instrumentenbeleuchtung durch
langes Drücken des Schalters “TRIP”
eingestellt werden.
■Voraussetzung für die Beleuchtung der Instrumente und Anzeigen
Der Motorschalter befindet sich in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. im Modus IGNITION ON (Fahrzeuge mit intelligentem
Zugangs- und Startsystem).
■ Außentemperaturanzeige
●In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit geringer Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein- fahrt in eine Garage, einen Tunnel usw.)
● Wird “--” angezeigt, liegt möglicherweise eine Störung des Systems vor.
Bringen Sie das Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt.
● Es können Temperaturen zwischen -40 °C und 50 °C angezeigt werden.
Wenn die Außentemperatur weniger als 3 °C beträgt, blinkt die Kontrollleuchte für
niedrige Außentemperatur.
Umschalten der Anzeige
AVENSIS_OM_OM20C68M_(EM).book Page 105 Wednesday, June 15, 20 16 11:21 AM

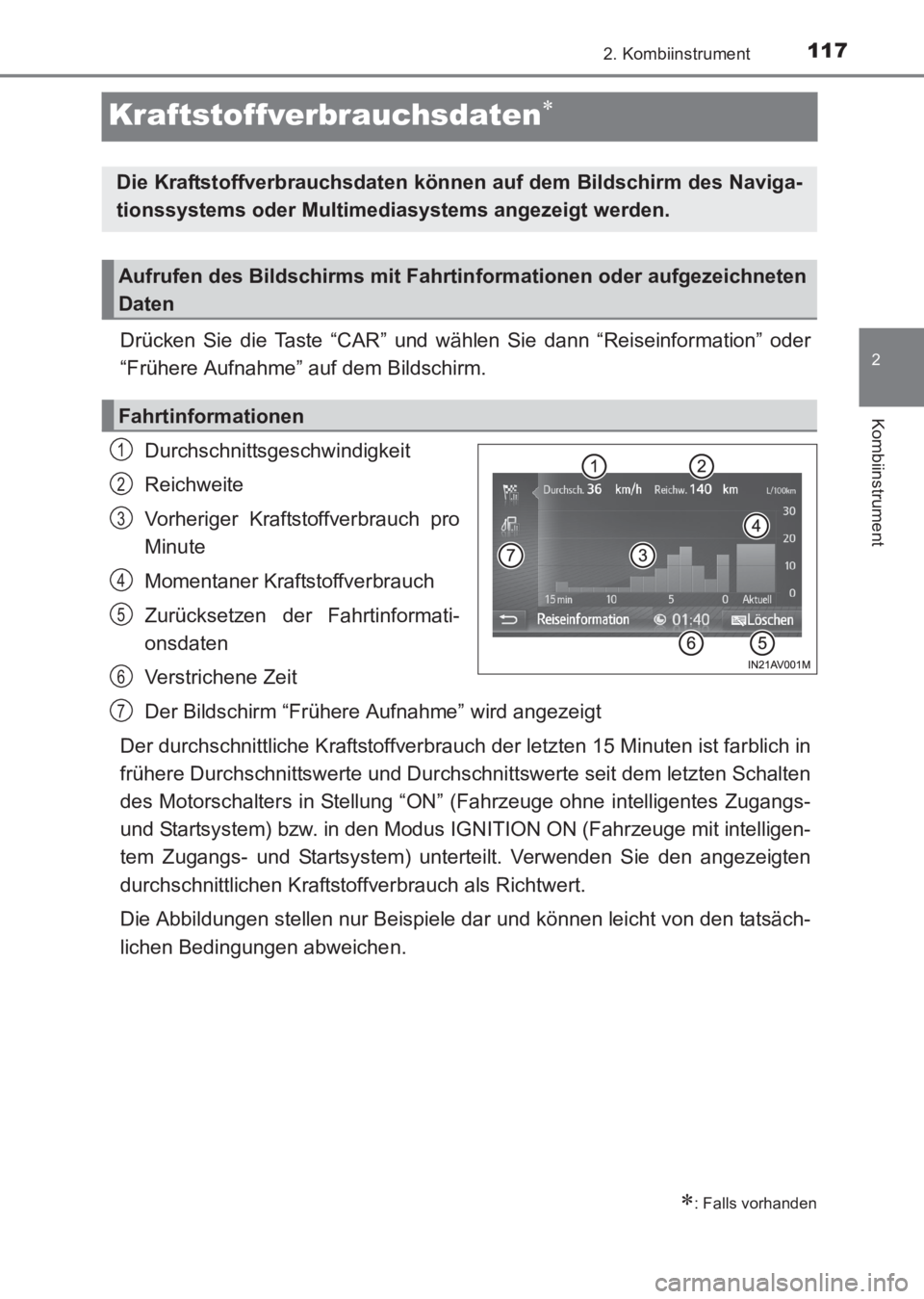

117
2
2. Kombiinstrument
Kombiinstrument
AVENSIS_OM_OM20C68M_(EM)
Kraftstoffverbrauchsdaten∗
Drücken Sie die Taste “CAR” und wählen Sie dann “Reiseinformation” oder
“Frühere Aufnahme” auf dem Bildschirm.Durchschnittsgeschwindigkeit
Reichweite
Vorheriger Kraftstoffverbrauch pro
Minute
Momentaner Kraftstoffverbrauch
Zurücksetzen der Fahrtinformati-
onsdaten
Verstrichene Zeit
Der Bildschirm “Frühere Aufnahme” wird angezeigt
Der durchschnittliche Kraftstoffverbrauc h der letzten 15 Minuten ist farblich in
frühere Durchschnittswerte und Durchschnittswerte seit dem letzten Schalten
des Motorschalters in Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs-
und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intelligen-
tem Zugangs- und Startsystem) unterteilt. Verwenden Sie den angezeigten
durchschnittlichen Kraftstoffverbrauch als Richtwert.
Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsäch-
lichen Bedingungen abweichen.
∗: Falls vorhanden
Die Kraftstoffverbrauchsdaten könn en auf dem Bildschirm des Naviga-
tionssystems oder Multimedi asystems angezeigt werden.
Aufrufen des Bildschirms mit Fahrtinformationen oder aufgezeichneten
Daten
Fahrtinformationen
1
2
3
4
5
6
7
AVENSIS_OM_OM20C68M_(EM).book Page 117 Wednesday, June 15, 20 16 11:21 AM

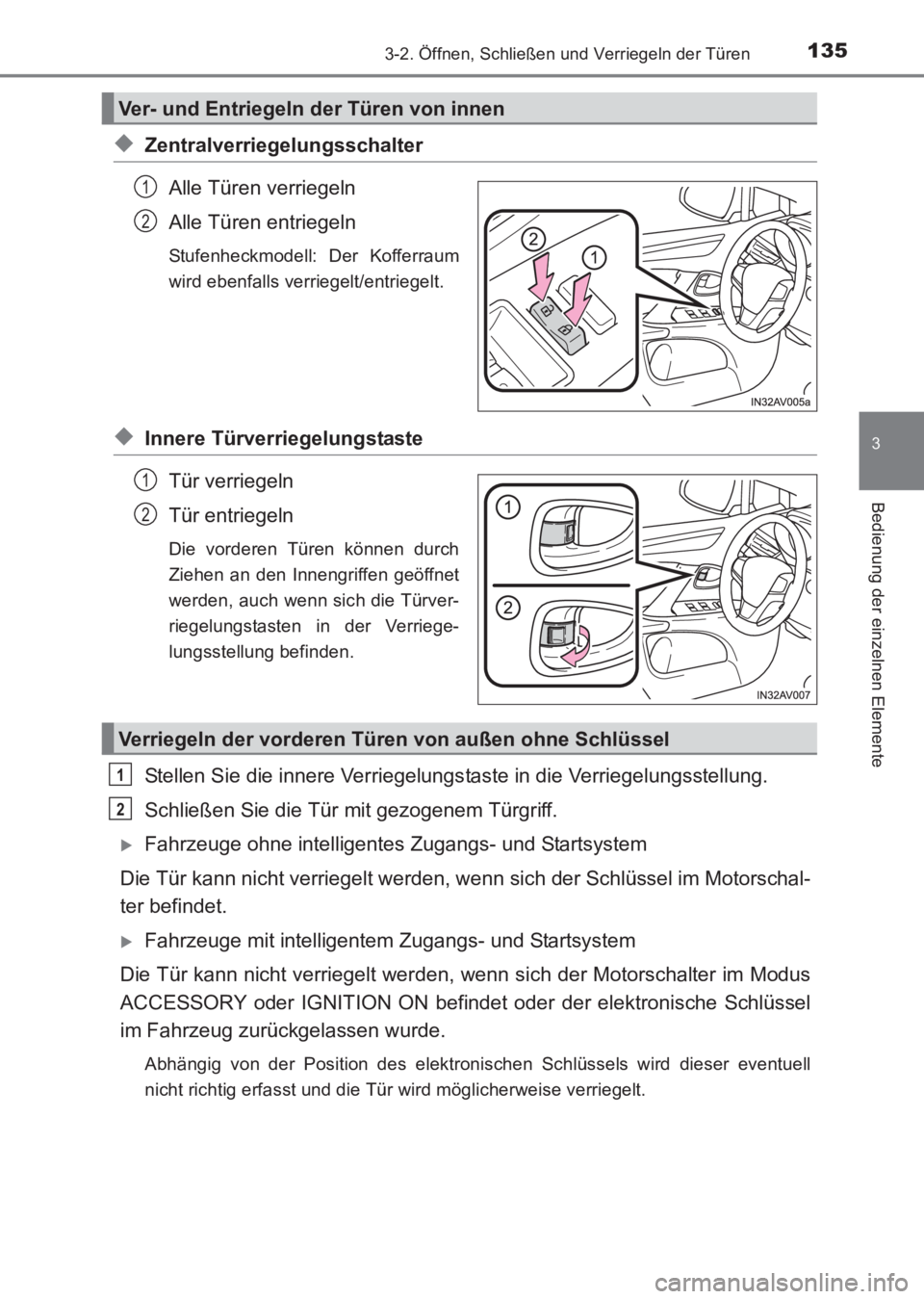

1353-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
AVENSIS_OM_OM20C68M_(EM)
◆ZentralverriegelungsschalterAlle Türen verriegeln
Alle Türen entriegeln
Stufenheckmodell: Der Kofferraum
wird ebenfalls verriegelt/entriegelt.
◆Innere Türverriegelungstaste
Tür verriegeln
Tür entriegeln
Die vorderen Türen können durch
Ziehen an den Innengriffen geöffnet
werden, auch wenn sich die Türver-
riegelungstasten in der Verriege-
lungsstellung befinden.
Stellen Sie die innere Verriegelungs taste in die Verriegelungsstellung.
Schließen Sie die Tür mit gezogenem Türgriff.
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Die Tür kann nicht verriegelt werden, wenn sich der Schlüssel im Motorschal-
ter befindet.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Die Tür kann nicht verriegelt werden, wenn sich der Motorschalter im Modus
ACCESSORY oder IGNITION ON befindet oder der elektronische Schlüssel
im Fahrzeug zurückgelassen wurde.
Abhängig von der Position des elektronischen Schlüssels wird dieser eventuell
nicht richtig erfasst und die Tür wird möglicherweise verriegelt.
Ver- und Entriegeln der Türen von innen
1
2
1
2
Verriegeln der vorderen Türen von außen ohne Schlüssel
1
2
