For owners

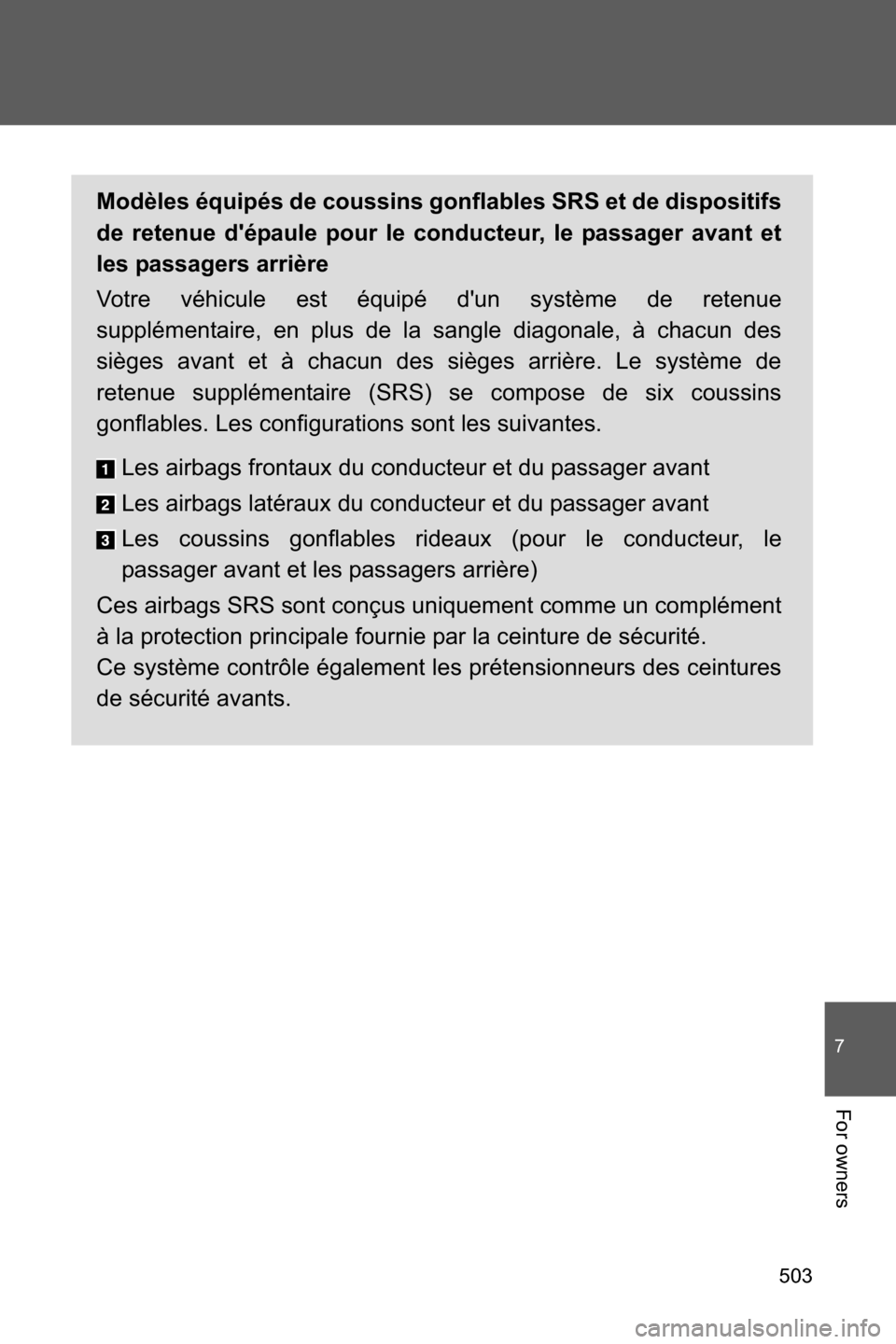

Modèles équipés de coussins gonflables SRS et de dispositifs
de retenue d'épaule pour le conducteur, le passager avant et
les passagers arrière
Votre véhicule est équipé d'un système de retenue
supplémentaire, en plus de la sangle diagonale, à chacun des
sièges avant et à chacun des sièges arrière. Le système de
retenue supplémentaire (SRS) se compose de six coussins
gonflables. Les configurations sont les suivantes.
Les airbags frontaux du conducteur et du passager avant
Les airbags latéraux du conducteur et du passager avant
Les coussins gonflables rideaux (pour le conducteur, le
passager avant et les passagers arrière)
Ces airbags SRS sont conçus uniquement comme un complément
à la protection principale fournie par la ceinture de sécurité.
Ce système contrôle également les prétensionneurs des ceintures
de sécurité avants.

504

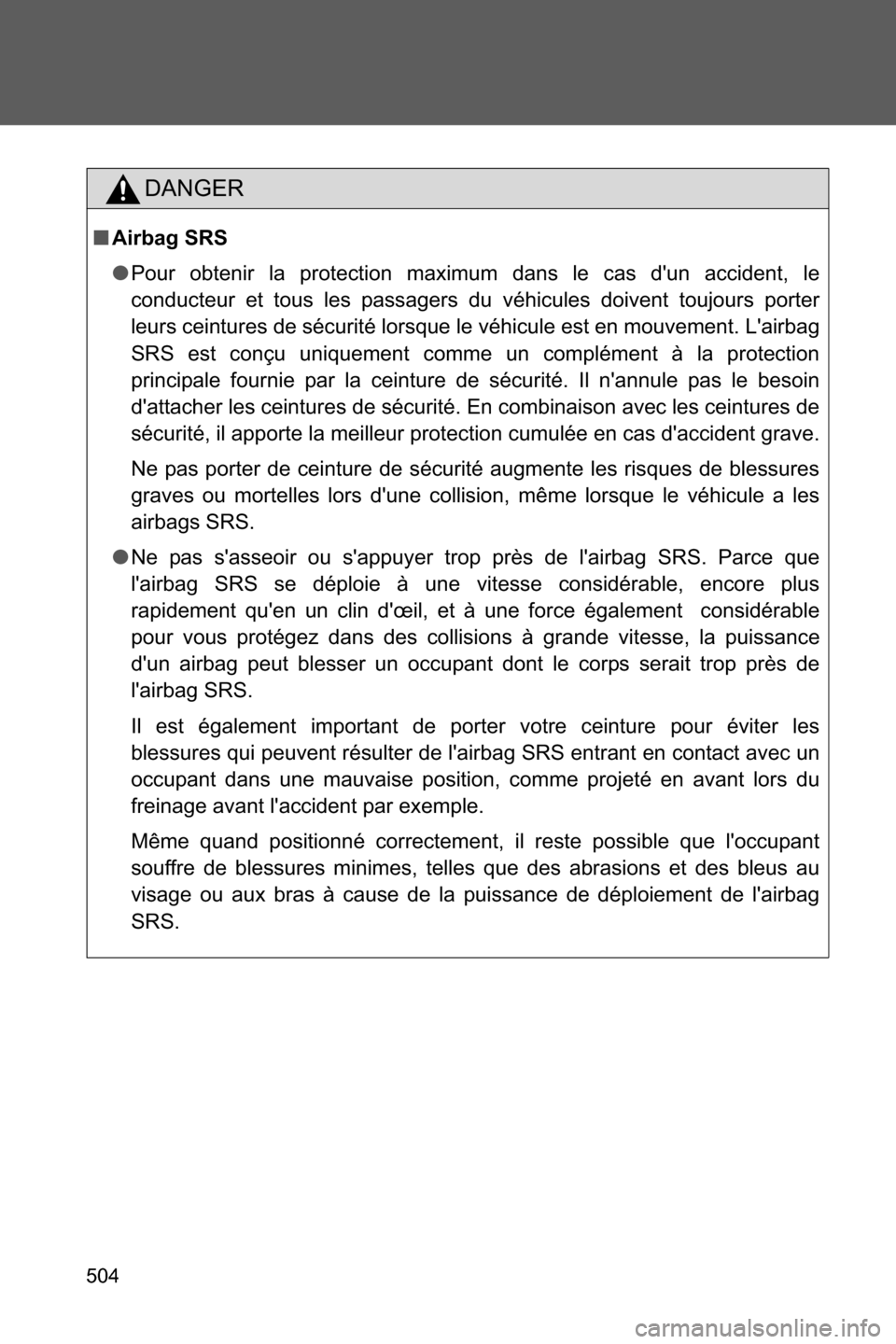

DANGER
■Airbag SRS
●Pour obtenir la protection maximum dans le cas d'un accident, le
conducteur et tous les passagers du véhicules doivent toujours porter
leurs ceintures de sécurité lorsque le véhicule est en mouvement. L'airbag
SRS est conçu uniquement comme un complément à la protection
principale fournie par la ceinture de sécurité. Il n'annule pas le besoin
d'attacher les ceintures de sécurité. En combinaison avec les ceintures de
sécurité, il apporte la meilleur protection cumulée en cas d'accident grave.
Ne pas porter de ceinture de sécurité augmente les risques de blessures
graves ou mortelles lors d'une collision, même lorsque le véhicule a les
airbags SRS.
●Ne pas s'asseoir ou s'appuyer trop près de l'airbag SRS. Parce que
l'airbag SRS se déploie à une vitesse considérable, encore plus
rapidement qu'en un clin d'œil, et à une force également considérable
pour vous protégez dans des collisions à grande vitesse, la puissance
d'un airbag peut blesser un occupant dont le corps serait trop près de
l'airbag SRS.
Il est également important de porter votre ceinture pour éviter les
blessures qui peuvent résulter de l'airbag SRS entrant en contact avec un
occupant dans une mauvaise position, comme projeté en avant lors du
freinage avant l'accident par exemple.
Même quand positionné correctement, il reste possible que l'occupant
souffre de blessures minimes, telles que des abrasions et des bleus au
visage ou aux bras à cause de la puissance de déploiement de l'airbag
SRS.

505
7
For owners

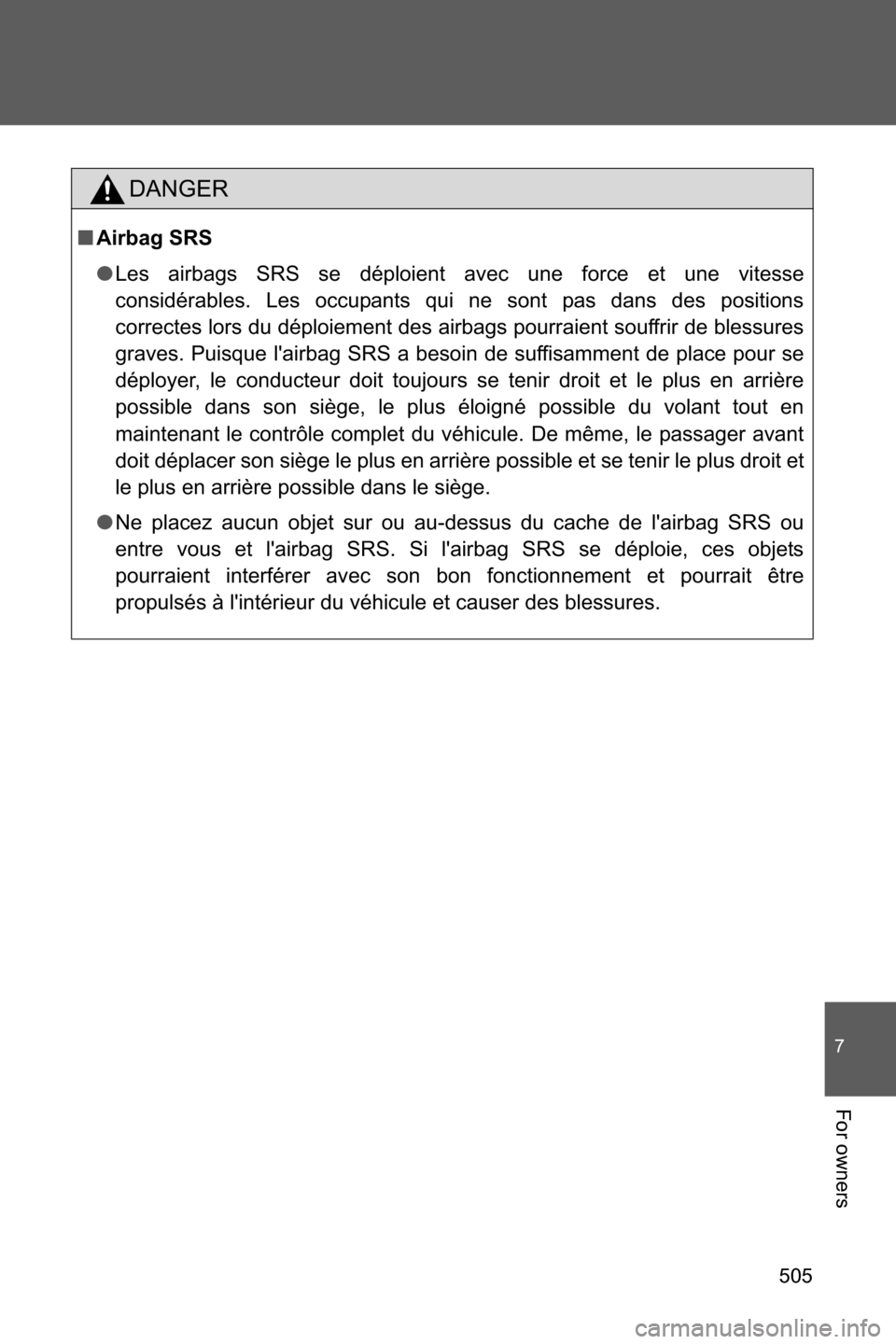

DANGER
■Airbag SRS
●Les airbags SRS se déploient avec une force et une vitesse
considérables. Les occupants qui ne sont pas dans des positions
correctes lors du déploiement des airbags pourraient souffrir de blessures
graves. Puisque l'airbag SRS a besoin de suffisamment de place pour se
déployer, le conducteur doit toujours se tenir droit et le plus en arrière
possible dans son siège, le plus éloigné possible du volant tout en
maintenant le contrôle complet du véhicule. De même, le passager avant
doit déplacer son siège le plus en arrière possible et se tenir le plus droit et
le plus en arrière possible dans le siège.
●Ne placez aucun objet sur ou au-dessus du cache de l'airbag SRS ou
entre vous et l'airbag SRS. Si l'airbag SRS se déploie, ces objets
pourraient interférer avec son bon fonctionnement et pourrait être
propulsés à l'intérieur du véhicule et causer des blessures.

506

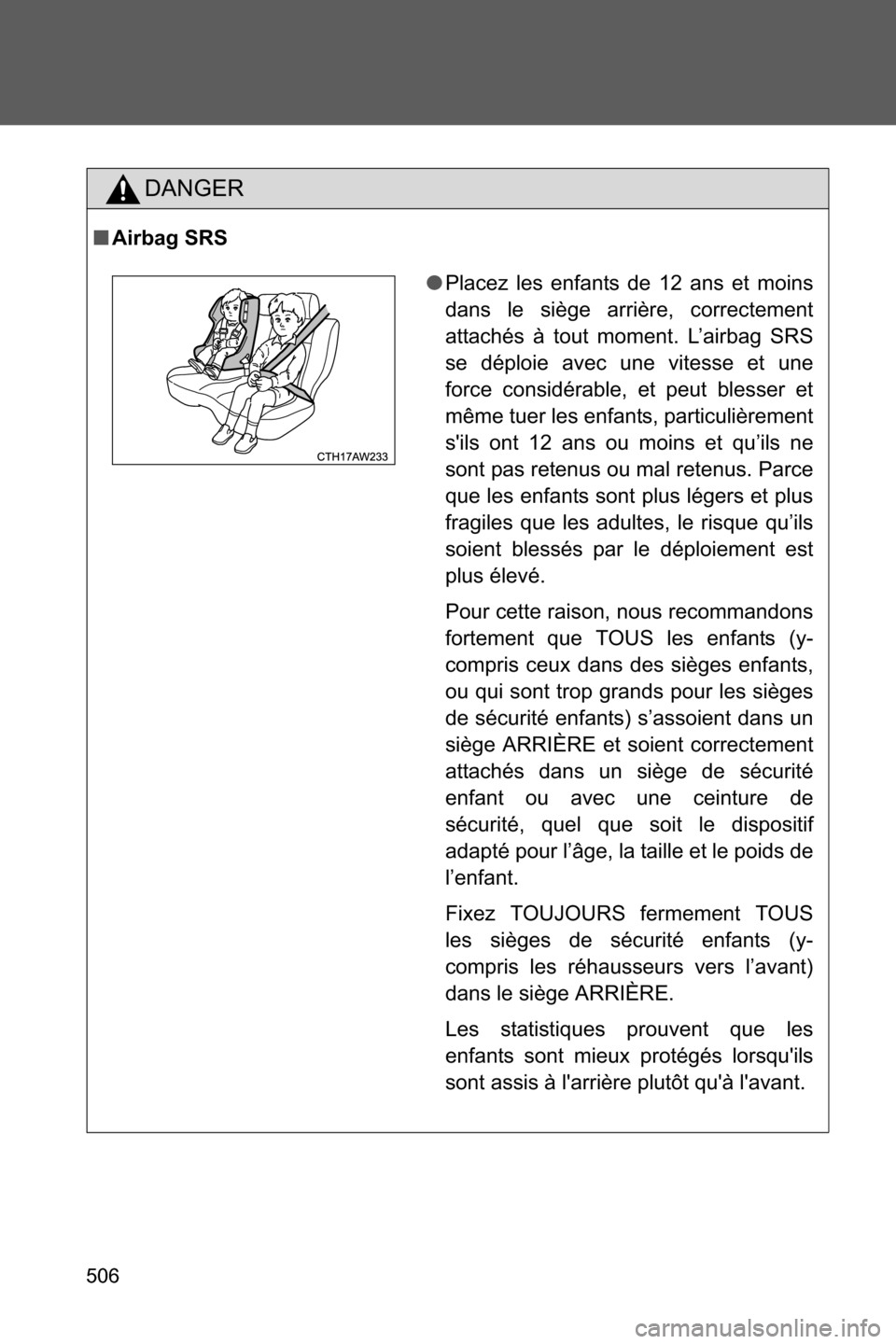

DANGER
■Airbag SRS
●Placez les enfants de 12 ans et moins
dans le siège arrière, correctement
attachés à tout moment. L’airbag SRS
se déploie avec une vitesse et une
force considérable, et peut blesser et
même tuer les enfants, particulièrement
s'ils ont 12 ans ou moins et qu’ils ne
sont pas retenus ou mal retenus. Parce
que les enfants sont plus légers et plus
fragiles que les adultes, le risque qu’ils
soient blessés par le déploiement est
plus élevé.
Pour cette raison, nous recommandons
fortement que TOUS les enfants (y-
compris ceux dans des sièges enfants,
ou qui sont trop grands pour les sièges
de sécurité enfants) s’assoient dans un
siège ARRIÈRE et soient correctement
attachés dans un siège de sécurité
enfant ou avec une ceinture de
sécurité, quel que soit le dispositif
adapté pour l’âge, la taille et le poids de
l’enfant.
Fixez TOUJOURS fermement TOUS
les sièges de sécurité enfants (y-
compris les réhausseurs vers l’avant)
dans le siège ARRIÈRE.
Les statistiques prouvent que les
enfants sont mieux protégés lorsqu'ils
sont assis à l'arrière plutôt qu'à l'avant.

507
7
For owners

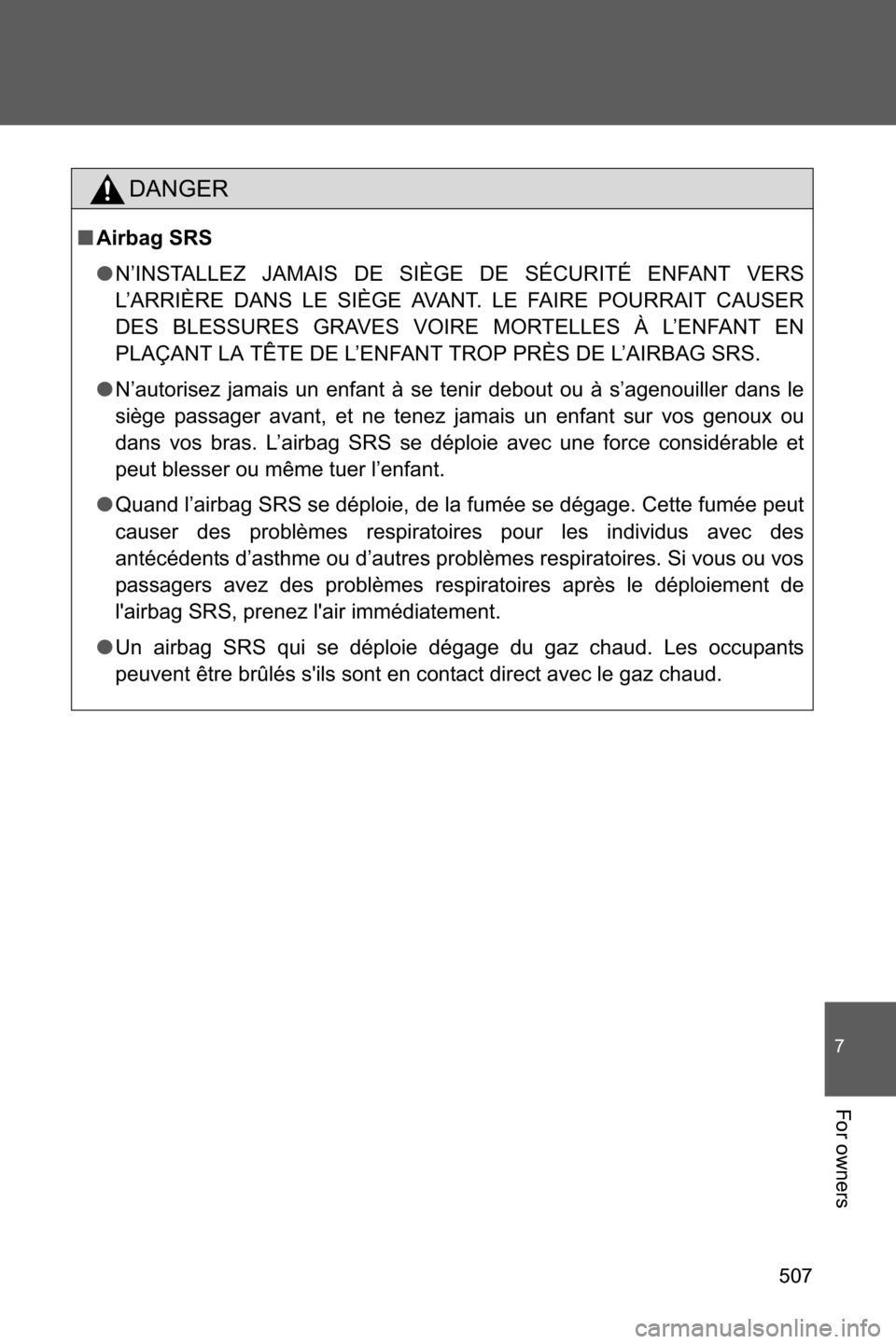

DANGER
■Airbag SRS
●N’INSTALLEZ JAMAIS DE SIÈGE DE SÉCURITÉ ENFANT VERS
L’ARRIÈRE DANS LE SIÈGE AVANT. LE FAIRE POURRAIT CAUSER
DES BLESSURES GRAVES VOIRE MORTELLES À L’ENFANT EN
PLAÇANT LA TÊTE DE L’ENFANT TROP PRÈS DE L’AIRBAG SRS.
●N’autorisez jamais un enfant à se tenir debout ou à s’agenouiller dans le
siège passager avant, et ne tenez jamais un enfant sur vos genoux ou
dans vos bras. L’airbag SRS se déploie avec une force considérable et
peut blesser ou même tuer l’enfant.
●Quand l’airbag SRS se déploie, de la fumée se dégage. Cette fumée peut
causer des problèmes respiratoires pour les individus avec des
antécédents d’asthme ou d’autres problèmes respiratoires. Si vous ou vos
passagers avez des problèmes respiratoires après le déploiement de
l'airbag SRS, prenez l'air immédiatement.
●Un airbag SRS qui se déploie dégage du gaz chaud. Les occupants
peuvent être brûlés s'ils sont en contact direct avec le gaz chaud.

508

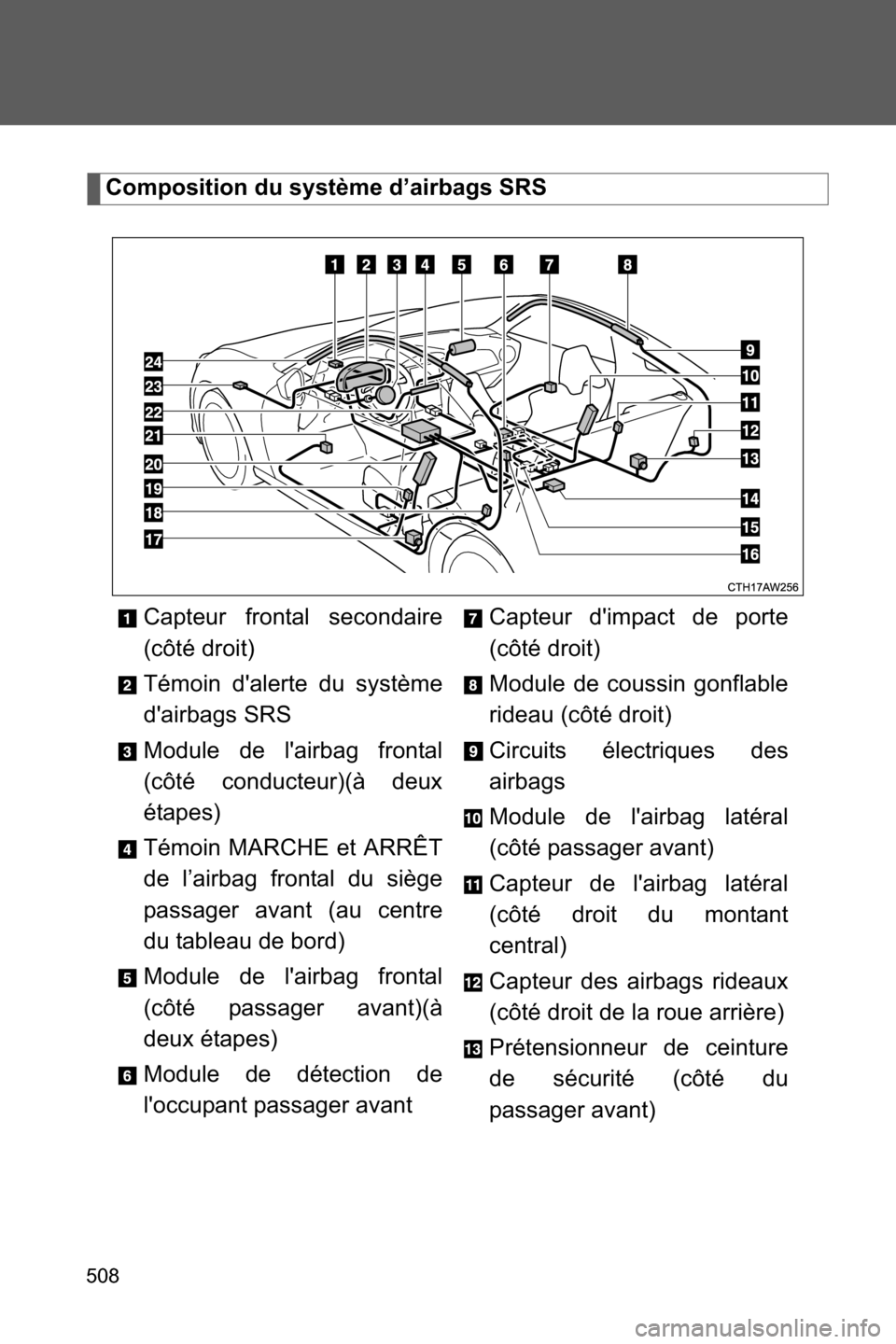

Composition du système d’airbags SRS
Capteur frontal secondaire
(côté droit)
Témoin d'alerte du système
d'airbags SRS
Module de l'airbag frontal
(côté conducteur)(à deux
étapes)
Témoin MARCHE et ARRÊT
de l’airbag frontal du siège
passager avant (au centre
du tableau de bord)
Module de l'airbag frontal
(côté passager avant)(à
deux étapes)
Module de détection de
l'occupant passager avantCapteur d'impact de porte
(côté droit)
Module de coussin gonflable
rideau (côté droit)
Circuits électriques des
airbags
Module de l'airbag latéral
(côté passager avant)
Capteur de l'airbag latéral
(côté droit du montant
central)
Capteur des airbags rideaux
(côté droit de la roue arrière)
Prétensionneur de ceinture
de sécurité (côté du
passager avant)

509
7
For owners

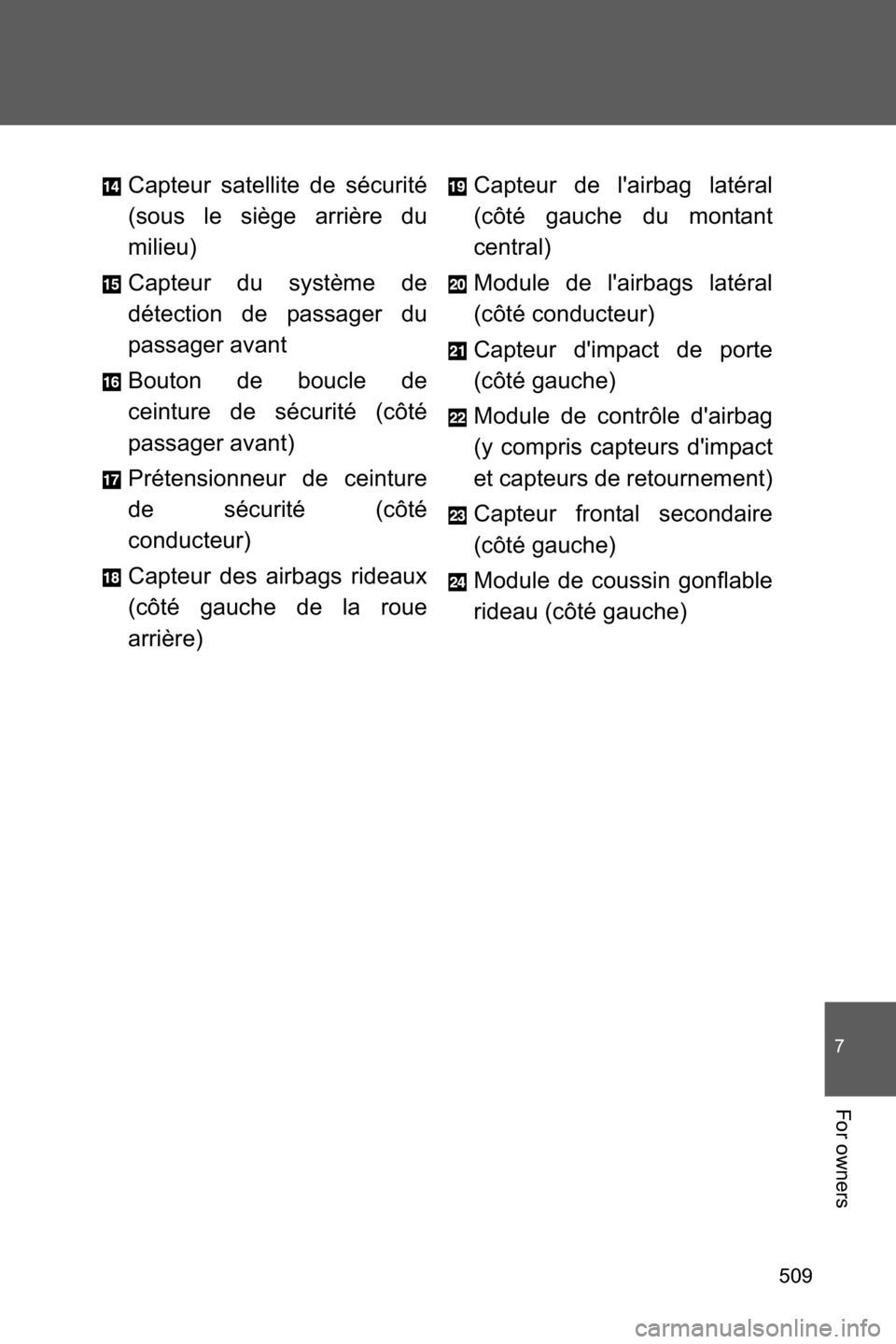

Capteur satellite de sécurité
(sous le siège arrière du
milieu)
Capteur du système de
détection de passager du
passager avant
Bouton de boucle de
ceinture de sécurité (côté
passager avant)
Prétensionneur de ceinture
de sécurité (côté
conducteur)
Capteur des airbags rideaux
(côté gauche de la roue
arrière)Capteur de l'airbag latéral
(côté gauche du montant
central)
Module de l'airbags latéral
(côté conducteur)
Capteur d'impact de porte
(côté gauche)
Module de contrôle d'airbag
(y compris capteurs d'impact
et capteurs de retournement)
Capteur frontal secondaire
(côté gauche)
Module de coussin gonflable
rideau (côté gauche)

510

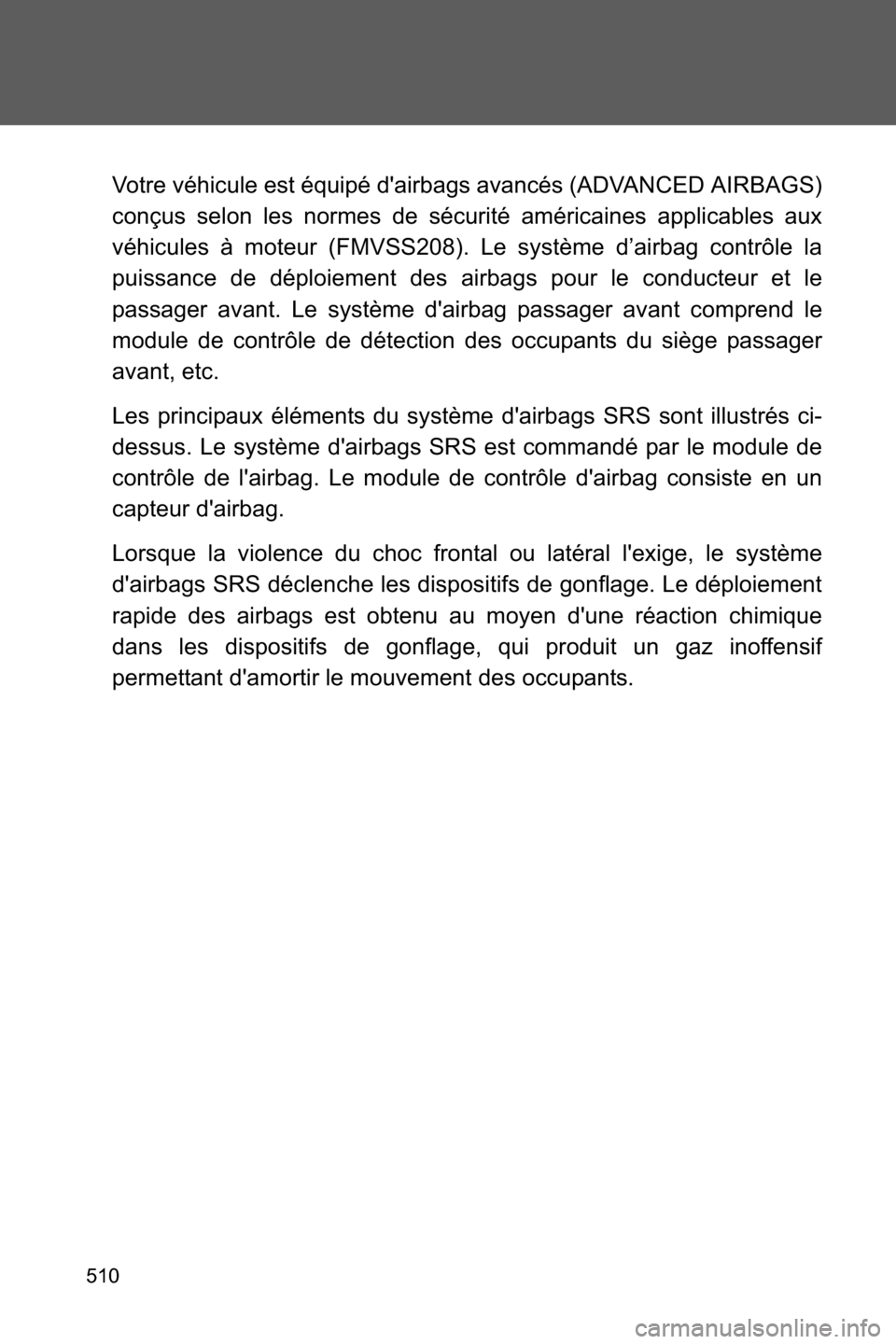

Votre véhicule est équipé d'airbags avancés (ADVANCED AIRBAGS)
conçus selon les normes de sécurité américaines applicables aux
véhicules à moteur (FMVSS208). Le système d’airbag contrôle la
puissance de déploiement des airbags pour le conducteur et le
passager avant. Le système d'airbag passager avant comprend le
module de contrôle de détection des occupants du siège passager
avant, etc.
Les principaux éléments du système d'airbags SRS sont illustrés ci-
dessus. Le système d'airbags SRS est commandé par le module de
contrôle de l'airbag. Le module de contrôle d'airbag consiste en un
capteur d'airbag.
Lorsque la violence du choc frontal ou latéral l'exige, le système
d'airbags SRS déclenche les dispositifs de gonflage. Le déploiement
rapide des airbags est obtenu au moyen d'une réaction chimique
dans les dispositifs de gonflage, qui produit un gaz inoffensif
permettant d'amortir le mouvement des occupants.
