2017 Peugeot Partner Tepee Manuale del proprietario (in Italian)

23
Aperture
Partner2VP_it_Chap03_Pret-a-partir_ed02-2016
Intervento in caso di panne
della batteria
Porte del passeggero anteriore e laterali
In caso di malfunzionamento della
batteria o del bloccaggio centralizzato,
utilizzare il comando interno, per
bloccare meccanicamente le porte.
-
Per aprire la porta e uscire dal
veicolo, tirare il comando interno
d'apertura delle porte.
-


Per bloccare la porta, inserire la
chiave nel chiavistello, situato sulla
battuta della porta, poi ruotarla di
un ottavo di giro

.
Porta del guidatore
-

Inserire la chiave nella serratura,
quindi ruotarla verso destra per
bloccare o a sinistra per sbloccare.
PORTELLONE POSTERIORE
Dall'interno
(comando d'emergenza)
In caso di anomalia del sistema di
sbloccaggio centralizzato, questo
comando permette di sbloccare il
portellone posteriore dall'interno.
Inserire un piccolo cacciavite nel
foro, tra il portellone e il pianale. Per
sbloccare la serratura, spostare il
chiavistello verso sinistra e spingere il
portellone.
Apertura
Dall'esterno
Il bloccaggio/sbloccaggio si effettua
con il telecomando.
Per aprirlo, azionare il comando sotto il
profilo e sollevare il portellone.
Una maniglia è disponibile per
richiudere il portellone in posizione
alta.
Accompagnare la chiusura del
portellone fino al punto di equilibrio
della corsa, quindi dare un'ultima
spinta al portellone per chiuderlo
completamente.
ALL'AVVIAMENTO
3

24
Aperture
Partner2VP_it_Chap03_Pret-a-partir_ed02-2016
PORTE POSTERIORI A BATTENTE
Dall'esterno
Per aprire, tirare la maniglia verso di sé. Tirare la leva per aprire la porta destra.
Per chiudere, iniziare dalla porta
destra, quindi chiudere la porta sinistra.
Con lo sportello posteriore del
padiglione, il paraurti posteriore è stato
rinforzato per fungere da predellino e
facilitare l'accesso al veicolo.
Le porte posteriori a battente sono
asimmetriche (2/3 - 1/3), e cioè hanno
la porta più piccola a destra.
Sono dotate di una serratura centrale.
Lunotto del portellone
Il lunotto apribile permette di accedere
direttamente alla parte posteriore del
veicolo, senza dover aprire il portellone.
Apertura
Dopo lo sbloccaggio del veicolo con il
telecomando o con la chiave, premere
sul comando ed alzare il lunotto
posteriore per aprirlo.
Chiusura
Richiudere il lunotto posteriore
premendo al centro del vetro, fino a
chiusura completa.
Il portellone posteriore e il lunotto
del portellone non possono essere
aperti contemporaneamente,
onde evitare di danneggiare il vetro e il
lunotto stesso.

25
Aperture
Partner2VP_it_Chap03_Pret-a-partir_ed02-2016
Praticità
È possibile guidare con la porta destra
aperta per facilitare il trasporto di carichi
lunghi. La porta sinistra è tenuta chiusa
dal lucchetto "giallo", situato alla base
della porta. Questa porta chiusa non
deve servire per trattenere il carico.
Guidare con la porta destra aperta
è un'eccezione. Utilizzare i cartelli di
segnalazione, per attirare l'attenzione
degli altri conducenti e rispettare il
codice della strada.
Dall'interno
Se il veicolo ne è equipaggiato, tirare
questa maniglia verso di sé per aprire
la porta sinistra.
Apertura a circa 180°
Un sistema a tirante permette di
aumentare l'apertura da circa 90° a
circa 180°.
Tirare il comando giallo quando la
porta è aperta.
Il tirante si riaggancerà
automaticamente alla chiusura.
Durante le manovre di parcheggio
con le porte aperte a 90°, queste
ultime nascondono i fanalini
posteriori. Al fine di segnalare
la propria posizione agli altri
guidatori, che circolano nello
stesso senso e che potrebbero
non essersi accorti del veicolo
in sosta davanti a loro, utilizzare
un triangolo di presegnalazione
o ogni altro dispositivo
raccomandato dalla legislazione e
dalla regolamentazione in vigore
nel proprio Paese.
ALL'AVVIAMENTO
3

26
Aperture
Partner2VP_it_Chap03_Pret-a-partir_ed02-2016
SPORTELLO POSTERIORE DEL TETTO
Barra d'appoggio
È disponibile una barra d'appoggio
per trasportare carichi lunghi, dopo
avere aperto lo sportello posteriore del
padiglione.
Ribaltare la barra d'appoggio
sollevando la leva.
Accompagnarla fino al montante
della porta.
Inserire i carichi lunghi da trasportare,
sollevarli e riposizionare la barra
d'appoggio con una sola mano.
Assicurarsi che sia correttamente
bloccata premendo la maniglia verso
il basso fino a superare il punto di
resistenza e fissare bene i carichi. Il paraurti posteriore è stato
rinforzato per fungere da pedana
di accesso al veicolo.
Le porte posteriori si bloccano solo
se la barra d'appoggio è installata.
Quando lo sportello posteriore del
padiglione è aperto, prestare attenzione
ai passaggi ad altezza limitata.
Non appoggiare direttamente i carichi
sulle porte posteriori.
Utilizzare i cartelli di segnalazione per
attirare l'attenzione degli altri conducenti
e rispettare il codice della strada.
Riservare l'utilizzo dello sportello sul
tetto a tragitti brevi. I supporti laterali possono essere
utilizzati come punti di fissaggio.
-
abbassare la levetta nera per
bloccare lo sportello.
Il bloccaggio dello sportello permette
un buon appoggio sulla guarnizione e
garantisce tenuta in assenza di rumorosità.
Questo sportello posteriore del tetto è
compatibile solo con le porte a battente.
Per aprire lo sportello posteriore del
tetto :
- sollevare la levetta nera della chiusura,
- liberare la chiusura premendo sullo
sportello (verso il basso), quindi
togliere il gancio,
-

sollevare lo sportello posteriore,
-


superare il punto di resistenza per
bloccare lo sportello con le aste di
sostegno.
Non guidare mai senza le aste collocate.
Per chiudere lo sportello posteriore del tetto :
- verificare il corretto bloccaggio
della barra d'appoggio,
-

abbassare lo sportello,
-


premendo sullo sportello (verso il
basso), prendere contemporaneamente
le due boccole della molla ed inserire il
gancio nella sua sede,
Non agganciare mai i carichi allo
sportello sul tetto.
Non viaggiare con la barra d'appoggio
mal posizionata.

27
Aperture
Partner2VP_it_Chap03_Pret-a-partir_ed02-2016
BLOCCAGGIO CENTRALIZZATO
DELLE
PORTE
Una prima pressione permette
il bloccaggio centralizzato
delle porte del veicolo, quando
tutte le porte sono chiuse.
Spia d'apertura
Il diodo di comando:
-

lampeggia quando le aperture sono
bloccate e il motore è spento,
-


si accende quando le aperture
sono bloccate e si inserisce il
contatto.
Sicurezza antiaggressione
Se questa spia si accende,
verificare la corretta chiusura
di tutte le porte del veicolo.
Bloccaggio delle porte durante la
guida
All'avvio del veicolo, non appena
si raggiungono i 10
km/h circa, il
sistema blocca le porte. Si sente il
rumore caratteristico della chiusura
centralizzata. Il diodo del comando sul
pannello centrale della plancia di bordo
è acceso.
Durante la guida, l'apertura di una
porta provoca lo sbloccaggio di tutte le
porte del veicolo.
Attivazione / disattivazione della
funzione
Con il contatto inserito,
premere a lungo questo
pulsante per attivare o
disattivare la funzione.
In caso di emergenza, guidare con
le porte bloccate potrebbe rendere
difficoltoso, per i soccorritori,
l'accesso all'abitacolo del veicolo.
Una seconda pressione permette lo
sbloccaggio centralizzato delle porte
del veicolo.
Il comando non è attivo quando le
porte del veicolo sono state bloccate
con il telecomando o con la chiave
dall'esterno.
L'apertura delle porte è sempre
possibile dall'interno.
ALL'AVVIAMENTO
3

28
Partner2VP_it_Chap03_Pret-a-partir_ed02-2016
Posto di guida
Partner2VP_it_Chap03_Pret-a-partir_ed02-2016

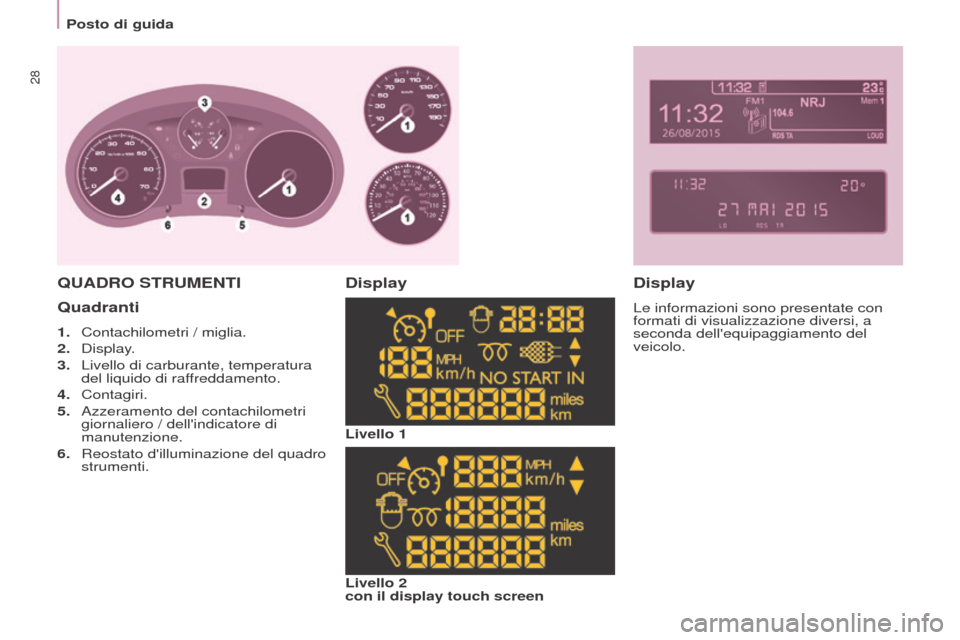

Quadranti
1. Contachilometri / miglia.
2.
Display
.
3.

Livello di carburante, temperatura
del liquido di raf

freddamento.
4.

Contagiri.
5.


Azzeramento del contachilometri
giornaliero / dell'indicatore di
manutenzione.
6.


Reostato d'illu
minazione del quadro
strumenti. Livello 1
QUADRO STRUMENTIDisplay
Display
Le informazioni sono presentate con
formati di visualizzazione diversi, a
seconda dell'equipaggiamento del
veicolo.
Livello 2
con il display touch screen

29
Partner2VP_it_Chap03_Pret-a-partir_ed02-2016
Posto di guida
Partner2VP_it_Chap03_Pret-a-partir_ed02-2016
Console centrale con display
Quadro strumenti senza display
-

Ruotare verso sinistra: appare 24h
o 12h.
-


Ruotare verso destra per
selezionare 24h o 12h.
-


Ruotare verso sinistra per
terminare la regolazione dell'ora.
Se non si svolge alcuna azione per
30


secondi circa, il display torna alla
schermata corrente.
DATA E ORA
Console centrale senza display
La sequenza di
visualizzazione dell'ora
dipende dal modello
(versione). L'accesso alla
regolazione della "Data" è
attivo solo quando la versione
del modello propone la data
in lettere.
Per regolare l'ora
dell'orologio, utilizzare il
pulsante sinistro del quadro
strumenti.
-

Ruotare a sinistra: i minuti
lampeggiano.
-


Ruotare a destra per aumentare i
minuti (trattenere il pulsante verso
destra per uno scorrimento veloce).
-


Ruotare a sinistra: le ore
lampeggiano.
-


Ruotare a destra per aumentare
le ore (trattenere il pulsante verso
destra per uno scorrimento veloce).
ALL'AVVIAMENTO
3

30
Partner2VP_it_Chap03_Pret-a-partir_ed02-2016
Posto di guida
Partner2VP_it_Chap03_Pret-a-partir_ed02-2016

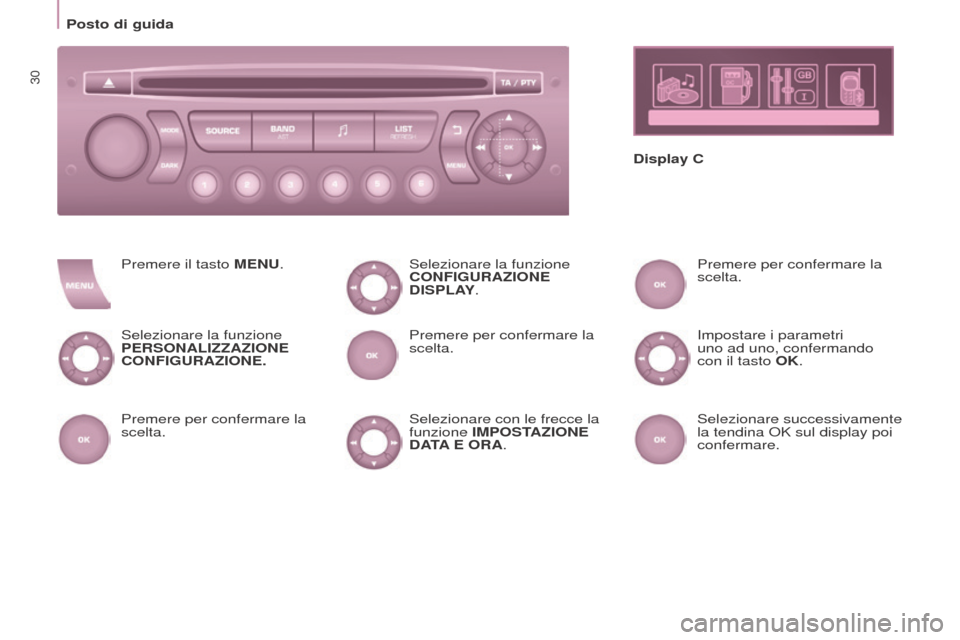

Display C
Premere il tasto MENU.
Selezionare la funzione
PERSONALIZZAZIONE
CONFIGURAZIONE.
Premere per confermare la
scelta. Selezionare la funzione
CONFIGURAZIONE
DISPLAY.
Premere per confermare la
scelta.
Selezionare con le frecce la
funzione IMPOSTAZIONE
DATA E ORA.Premere per confermare la
scelta.
Impostare i parametri
uno ad uno, confermando
con il tasto OK.
Selezionare successivamente
la tendina OK sul display poi
confermare.
