2017 Peugeot Partner Tepee Manuale del proprietario (in Italian)

87
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Inclinare lo schienale
-
Azionare il comando e regolare
l'inclinazione.
Collocare lo schienale in posizione
tavolinetto
-


Abbassare al massimo
l'appoggiatesta.
-


Azionare il comando per ripiegare
lo schienale sul cuscino del sedile. Ricollocare lo schienale
-


Sbloccare lo schienale tirando il
comando, quindi riportarlo nella
posizione iniziale.
-

V
erificare il corretto aggancio
dell'insieme.
Collocare il sedile in posizione
"a portafoglio"
-
Passare alla posizione a
tavolinetto.
-


T
irare la cinghietta rossa, situata
dietro al sedile, per sganciare i
fissaggi posteriori dal pianale.
-

Ribaltare tutto il sedile in avanti.
Modularità del sedile della Fila 2Ricollocare il sedile
-
Ribaltare il sedile all'indietro.
Prima di ribaltare il sedile prestare
attenzione :
-


nella fila 3, che il piede del
passeggero non sia vicino ad
uno dei fissaggi del sedile al
pianale,
-


che il sedile sia correttamente
agganciato al pianale,
-


alla disponibilità della cintura
di sicurezza per il passeggero.
ERGONOMIA e CONFORT
4

88
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Modularità del sedile della Fila 3
Collocare lo schienale in posizione
a tavolino
-
Abbassare al massimo
l'appoggiatesta.
-


Azionare il comando per ribaltare lo
schienale sul cuscino del sedile.
Ricollocare lo schienale in verticale
-


Sbloccare lo schienale tirando il
comando, poi ricollocarlo nella sua
posizione iniziale.
-


V
erificare il corretto aggancio
dell'insieme. Ricollocazione del sedile
-

Spingere il comando rosso.
-


Ribaltare il sedile all'indietro.
Collocare il sedile in posizione a
portafoglio
-


Passare alla posizione a tavolino.
-


Sollevare il comando equipaggiato
di cinghietta rossa, situato dietro al
sedile, per sganciare i fissaggi del
sedile dal pianale.
-


Spostare tutto il sedile in avanti. V

erificare :
-

il corretto aggancio del sedile
al pianale,
-


la disponibilità della cintura di
sicurezza per il passeggero.

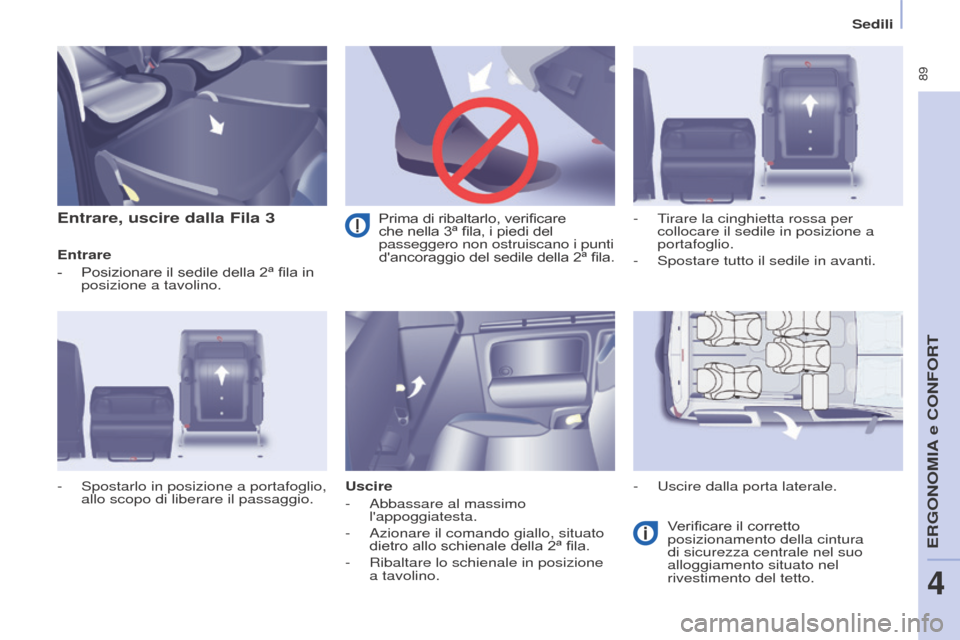

89
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Entrare, uscire dalla Fila 3
Entrare
-
Posizionare il sedile della 2ª fila in
posizione a tavolino.
Uscire
-


Abbassare al massimo
l'appoggiatesta.
-


Azionare il comando giallo, situato
dietro allo schienale della 2ª fila.
-


Ribaltare lo schienale in posizione
a tavolino. V

erificare il corretto
posizionamento della cintura
di sicurezza centrale nel suo
alloggiamento situato nel
rivestimento del tetto.
-

Spostarlo in posizione a portafoglio,
allo scopo di liberare il passaggio. -


T
irare la cinghietta rossa per
collocare il sedile in posizione a
portafoglio.
- Spostare tutto il sedile in avanti.
-

Uscire dalla porta laterale.
Prima di ribaltarlo, verificare


che nella 3ª fila, i piedi del
passeggero non ostruiscano i punti
d'ancoraggio del sedile della 2ª fila.
ERGONOMIA e CONFORT
4

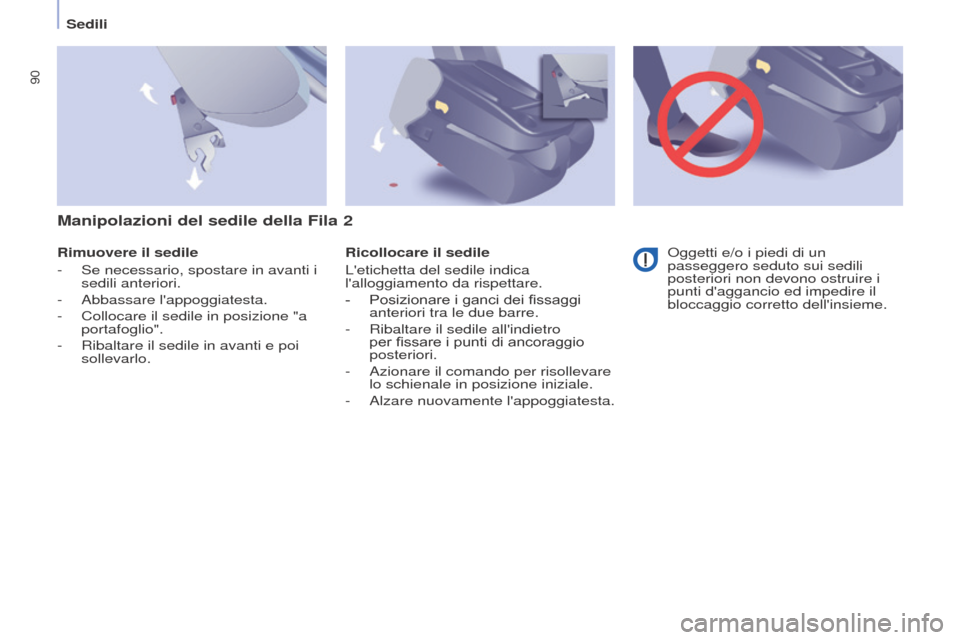

90
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Rimuovere il sedile
-
Se necessario, spostare in avanti i
sedili anteriori.
-


Abbassare l'appoggiatesta.
-


Collocare il sedile in posizione "a
portafoglio".
-


Ribaltare il sedile in avanti e poi
sollevarlo. Ricollocare il sedile
L'etichetta del sedile indica
l'alloggiamento da rispettare.
-


Posizionare i ganci dei fissaggi
anteriori tra le due barre.
-


Ribaltare il sedile all'indietro
per fissare i punti di ancoraggio
posteriori.
-


Azionare il comando per risollevare
lo schienale in posizione iniziale.
-


Alzare nuovamente l'appoggiatesta. Oggetti e/o i piedi di un
passeggero seduto sui sedili
posteriori non devono ostruire i
punti d'aggancio ed impedire il
bloccaggio corretto dell'insieme.
Manipolazioni del sedile della Fila 2

91
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Manipolazione del sedile della Fila 3
Smontare il sedile
-
Abbassare l'appoggiatesta.
-


Collocare il sedile in posizione a
portafoglio.
-


Spostare il tutto in avanti.
-


Af
ferrare da ogni lato i montanti
del sedile ripiegato, inclinandolo
leggermente in avanti e
sollevandolo. Rimontare il sedile
L'etichetta del sedile indica
l'alloggiamento da rispettare.
-

Posizionare i ganci dei fissaggi
anteriori tra le due barre.
-


V
erificare che oggetti e/o i piedi
non ostruiscano i punti d'aggancio
posteriori e che la cintura di
sicurezza sia correttamente
posizionata ed utilizzabile.
-

Ribaltare il sedile all'indietro per
fissare gli ancoraggi posteriori.
-


Azionare il comando per sollevare
lo schienale in posizione iniziale.
-


Alzare l'appoggiatesta.
Uso corretto
In seguito alle varie manipolazioni:
-
dopo aver rimosso un
appoggiatesta, riporlo e fissarlo ad
un supporto nel veicolo,
-


verificare che le cinture di sicurezza
siano sempre accessibili e facili da
allacciare per il passeggero,
-


i passeggeri devono sempre
regolare ed allacciare la cintura di
sicurezza.
-


un passeggero seduto nella 3ª fila
deve prestare attenzione a non
ostruire i punti d'aggancio del sedile
della 2ª fila.
-


un passeggero seduto nella 3ª
fila non deve avere davanti a sè
i sedili della 2ª fila in posizione a
portafoglio, ciò per evitare qualsiasi
rischio di spostamento involontario
del sedile che potrebbe ferirlo.
Non appoggiare oggetti duri o pesanti
sullo schienale dei sedili piegati a
tavolino, potrebbero diventare oggetti
pericolosi in caso di frenata brusca o
di urto.
ERGONOMIA e CONFORT
4

92
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016
MODULARITà E VARIE CONFIGURAZIONI DEI SEDILI
Disposizione 5
posti

93
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Disposizioni 7 posti
Le varie manipolazioni
devono essere effettuate a
veicolo fermo.
ERGONOMIA e CONFORT
4

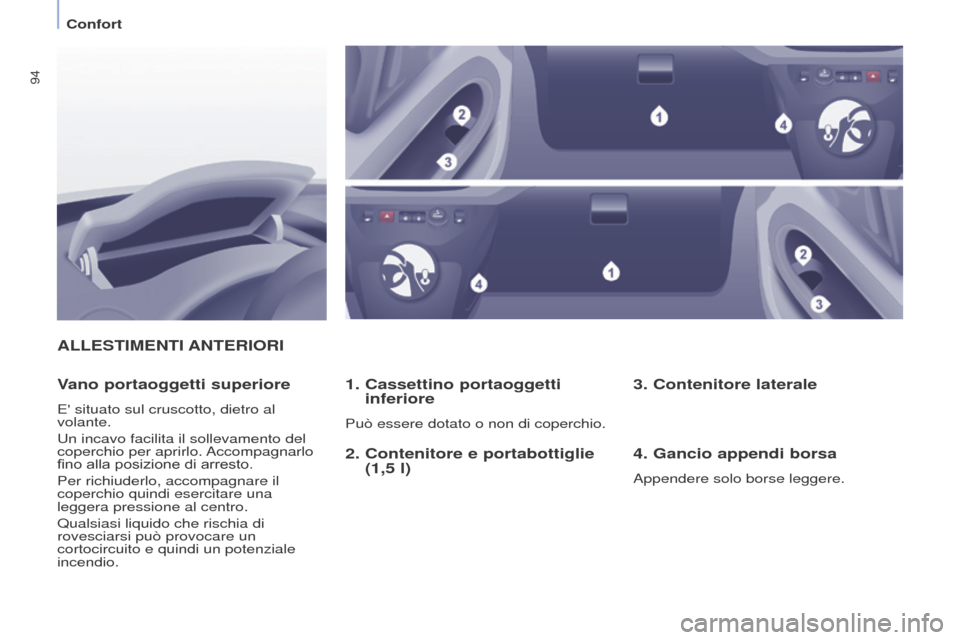

94
Partner2VP_it_Chap04_Ergonomie_ed02-2016Partner2VP_it_Chap04_Ergonomie_ed02-2016
ALLESTIMENTI ANTERIORI
1.

Cassettino portaoggetti
inferiore
Può essere dotato o non di coperchio.
Vano portaoggetti superiore
E' situato sul cruscotto, dietro al
volante.
Un incavo facilita il sollevamento del
coperchio per aprirlo. Accompagnarlo
fino alla posizione di arresto.
Per richiuderlo, accompagnare il
coperchio quindi esercitare una
leggera pressione al centro.
Qualsiasi liquido che rischia di
rovesciarsi può provocare un
cortocircuito e quindi un potenziale
incendio.
3. Contenitore laterale
4. Gancio appendi borsa
Appendere solo borse leggere.
2. Contenitore e portabottiglie
(1,5 l)
Confort
