2017 PEUGEOT PARTNER TEPEE ELECTRIC stop start

138
Lasinpesunesteen taso
Suosittelemme PEUGEOT-tuotteita
optimaalisen puhdistustehon ja turvallisuuden
takaamiseksi.
Jotta neste puhdistaisi mahdollisimman hyvin
eikä jäätyisi, säiliöön ei saa laittaa vettä.
Lasinpesulaitteen nestesäiliön tilavuus: noin
3

litraa.
Dieselpolttoaineen lisäaineen
taso (hiukkassuodattimella
varustettu dieselmoottori)
Kun lisäaineen taso on alhainen,
Ser vice-huoltovalo syttyy,
merkkiääni kuuluu ja näyttöön tulee
viesti. Jos viesti näkyy edelleen ja huollon ilmaisin
pysyy päällä, ota yhteys PEUGEOT-verkostoon
tai valtuutettuun korjaamoon.
Lisääminen
Lisäaineen täyttö on tehtävä viipymättä
PEUGEOT-jälleenmyyjällä tai valtuutetussa
korjaamossa.
Tarkastukset
Akku
Akkua ei tar vitse huoltaa.
Tarkista kuitenkin säännöllisesti
akkukenkien kiinnitys (malleissa,
joissa ei ole pikakiristintä) sekä
kytkentöjen kiristys ja puhtaus.
Stop & Start -järjestelmällä varustetuissa
malleissa on korkealuokkainen
erityisteknologiaa edustava 12
V:n
lyijyakku.
Sen saa vaihtaa vain PEUGEOT-
jälleenmyyjä tai valtuutettu korjaamo.
Jarrupalat
Jarrujen kuluminen vaihtelee
ajotavan mukaan, erityisesti
kaupunkiajossa lyhyillä matkoilla.
Jarrujen kunto saattaa olla
tarpeen tarkistuttaa myös
määräaikaishuoltojen välillä.
Jollei jarrujärjestelmässä ole vuotoa,
jarrunesteen matala taso merkitsee
jarrupalojen kulumista.
Jarrulevyjen tai -rumpujen
kuluminen
Kun haluat tietoa jarrulevyjen tai
-rumpujen kulumisesta, ota yhteys
PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
Seisontajarru
Jos seisontajarrun liikematka
on liian pitkä tai sen tehokkuus
on heikentynyt, seisontajarru
on tarkastettava myös
määräaikaishuoltojen välillä.
Järjestelmän saa tarkastaa vain PEUGEOT-
verkoston edustaja tai valtuutettu korjaamo.
Kun moottori on käynnissä, tämä
ilmoitus on merkki hiukkassuodattimen
tukkeutumisvaarasta (pidentynyt
kaupunkiajotyyppinen ajo: alentunut ajonopeus,
liikenneruuhkat jne.).
Elvytä suodatin ajamalla mahdollisimman
pian liikenneolosuhteiden salliessa vähintään
60


km/h:n nopeudella vähintään viiden
minuutin ajan (kunnes huoltomuistutin sammuu
ja viesti häviää).
Hiukkassuodattimen elvytyksen aikana
kojelaudan alta voi kuulua releiden
toimintaääniä. Anna PEUGEOT-verkoston tai valtuutetun
korjaamon tarkistaa akku hyvissä ajoin ennen
talvikautta.
Käytännön tietoja

158

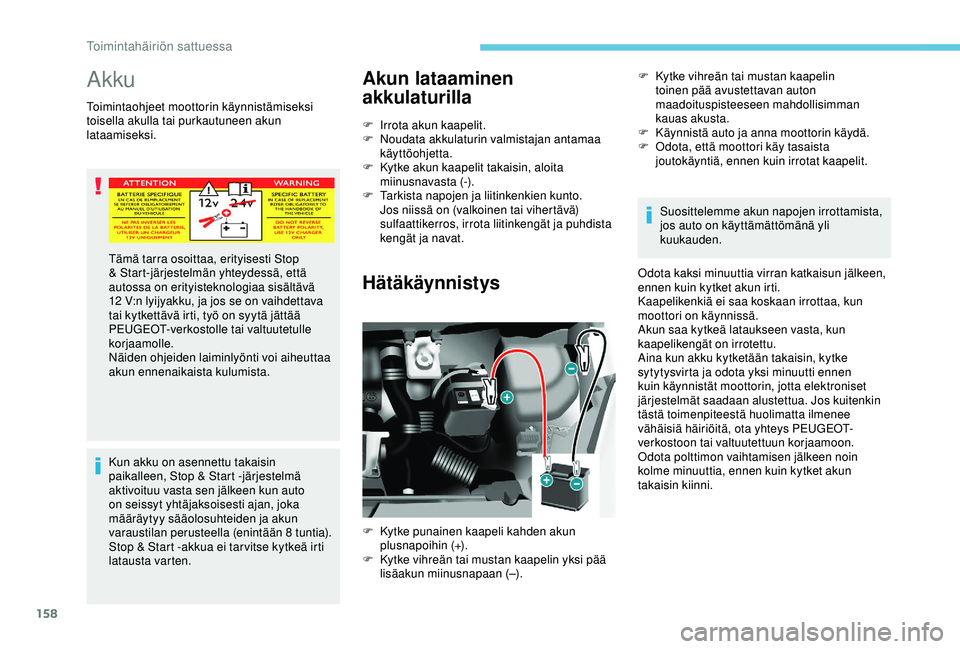

Akku
Toimintaohjeet moottorin käynnistämiseksi
toisella akulla tai purkautuneen akun
lataamiseksi.Kun akku on asennettu takaisin
paikalleen, Stop & Start -järjestelmä
aktivoituu vasta sen jälkeen kun auto
on seissyt yhtäjaksoisesti ajan, joka
määräytyy sääolosuhteiden ja akun
varaustilan perusteella (enintään 8 tuntia).
Stop & Start -akkua ei tar vitse kytkeä irti
latausta varten.
Akun lataaminen
akkulaturilla
F Irrota akun kaapelit.
F N oudata akkulaturin valmistajan antamaa
käyttöohjetta.
F

K
ytke akun kaapelit takaisin, aloita
miinusnavasta (-).
F

T
arkista napojen ja liitinkenkien kunto.
Jos niissä on (valkoinen tai vihertävä)
sulfaattikerros, irrota liitinkengät ja puhdista
kengät ja navat.
Hätäkäynnistys
F Kytke vihreän tai mustan kaapelin toinen pää avustettavan auton
maadoituspisteeseen mahdollisimman
kauas akusta.
F

K
äynnistä auto ja anna moottorin käydä.
F

O
dota, että moottori käy tasaista
joutokäyntiä, ennen kuin irrotat kaapelit.
Suosittelemme akun napojen irrottamista,
jos auto on käyttämättömänä yli
kuukauden.
Odota kaksi minuuttia virran katkaisun jälkeen,
ennen kuin kytket akun irti.
Kaapelikenkiä ei saa koskaan irrottaa, kun
moottori on käynnissä.
Akun saa kytkeä lataukseen vasta, kun
kaapelikengät on irrotettu.
Aina kun akku kytketään takaisin, kytke
sytytysvirta ja odota yksi minuutti ennen
kuin käynnistät moottorin, jotta elektroniset
järjestelmät saadaan alustettua. Jos kuitenkin
tästä toimenpiteestä huolimatta ilmenee
vähäisiä häiriöitä, ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Odota polttimon vaihtamisen jälkeen noin
kolme minuuttia, ennen kuin kytket akun
takaisin kiinni.
Tämä tarra osoittaa, erityisesti Stop
& Start-järjestelmän yhteydessä, että
autossa on erityisteknologiaa sisältävä
12

V:n lyijyakku, ja jos se on vaihdettava
tai kytkettävä irti, työ on syytä jättää
PEUGEOT-verkostolle tai valtuutetulle
korjaamolle.
Näiden ohjeiden laiminlyönti voi aiheuttaa
akun ennenaikaista kulumista.
F

K

ytke punainen kaapeli kahden akun
plusnapoihin (+).
F

K

ytke vihreän tai mustan kaapelin yksi pää
lisäakun miinusnapaan (–).
Toimintahäiriön sattuessa

163

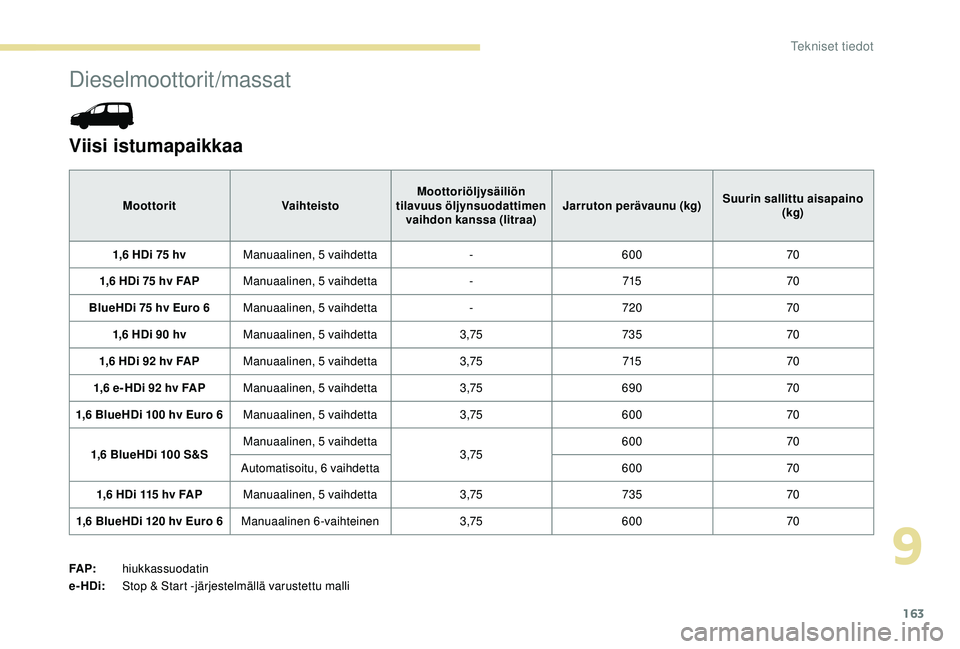

Dieselmoottorit/massat
Viisi istumapaikkaa
MoottoritVaihteistoMoottoriöljysäiliön
tilavuus öljynsuodattimen vaihdon kanssa (litraa) Jarruton perävaunu (kg)
Suurin sallittu aisapaino
(kg)
1,6 HDi 75 hv Manuaalinen, 5 vaihdetta -600 70
1,6 HDi 75 hv FAP Manuaalinen, 5 vaihdetta -715 70
BlueHDi 75 hv Euro 6 Manuaalinen, 5 vaihdetta -720 70
1,6 HDi 90 hv Manuaalinen, 5 vaihdetta 3,75735 70
1,6 HDi 92 hv FAP Manuaalinen, 5 vaihdetta 3,75715 70
1,6 e- HDi 92 hv FAP Manuaalinen, 5 vaihdetta 3,75690 70
1,6 BlueHDi 100 hv Euro 6 Manuaalinen, 5 vaihdetta 3,75600 70
1,6 BlueHDi 100 S&S Manuaalinen, 5 vaihdetta
3,75600
70
Automatisoitu, 6 vaihdetta 60070
1,6 HDi 115 hv FAP Manuaalinen, 5 vaihdetta 3,75735 70
1,6 BlueHDi 120 hv Euro 6 Manuaalinen 6-vaihteinen 3,75600 70
FA P: hiukkassuodatin
e-HDi: Stop & Start -järjestelmällä varustettu malli
9
Tekniset tiedot

164

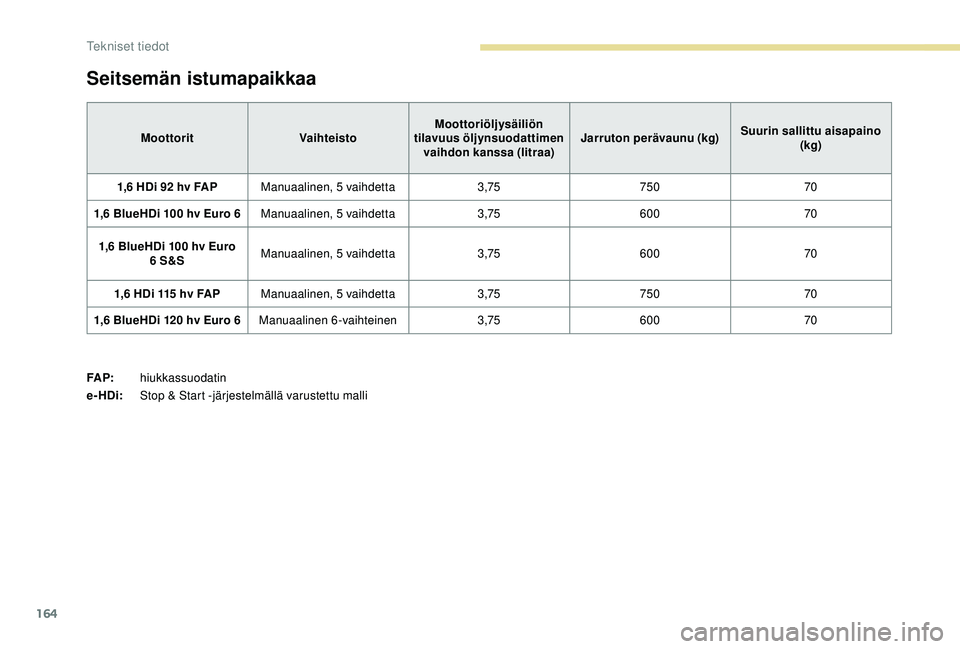

Seitsemän istumapaikkaa
MoottoritVaihteistoMoottoriöljysäiliön
tilavuus öljynsuodattimen vaihdon kanssa (litraa) Jarruton perävaunu (kg)
Suurin sallittu aisapaino
(kg)
1,6 HDi 92 hv FAP Manuaalinen, 5 vaihdetta 3,75750 70
1,6 BlueHDi 100 hv Euro 6 Manuaalinen, 5 vaihdetta 3,75600 70
1,6 BlueHDi 100 hv Euro 6 S&S Manuaalinen, 5 vaihdetta
3,75600 70
1,6 HDi 115 hv FAP Manuaalinen, 5 vaihdetta 3,75750 70
1,6 BlueHDi 120 hv Euro 6 Manuaalinen 6-vaihteinen 3,75600 70
FA P: hiukkassuodatin
e-HDi: Stop & Start -järjestelmällä varustettu malli
Tekniset tiedot

176

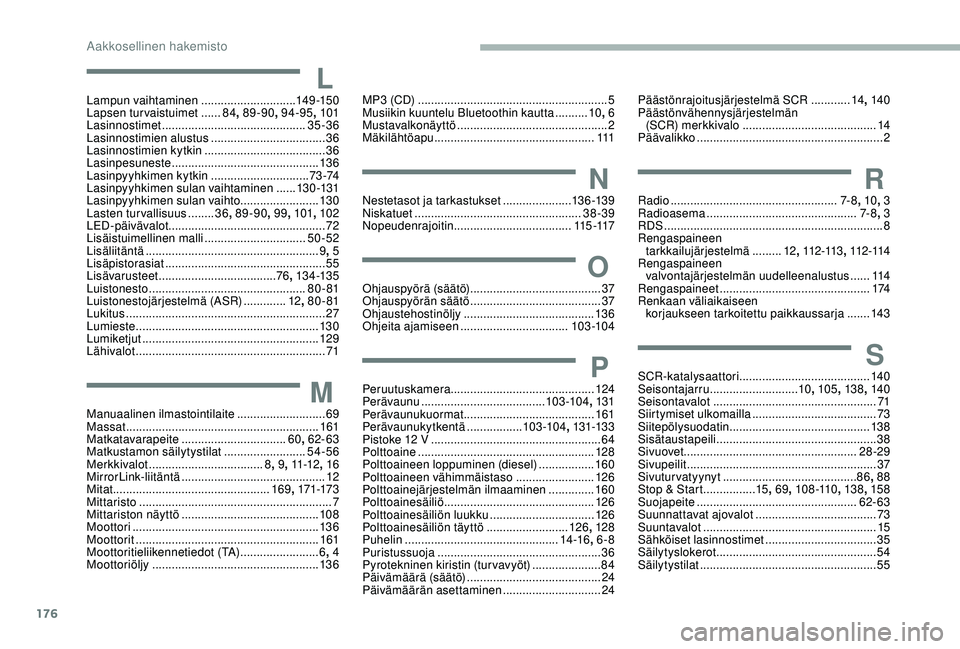

LLampun vaihtaminen .............................14 9 -15 0
Lapsen turvaistuimet ......84, 89-90 , 94-95, 101
Lasinnostimet
...............................

.............35-36
Lasinnostimien alustus
................................... 36
L

asinnostimien kytkin

..................................... 36
Lasinpesuneste


............................................. 13 6
Lasinpyyhkimen kytkin


..............................7 3 -74
Lasinpyyhkimen sulan vaihtaminen


......13 0 -131
Lasinpyyhkimen sulan vaihto ........................13 0
Lasten turvallisuus


........36, 89-90 , 99, 101 , 102
LED-päivävalot ................................................ 72
Lisäistuimellinen malli


...............................50-52
Lisäliitäntä
...............................

......................9, 5
Lisäpistorasiat
................................................. 55
L

isävarusteet
...............................
.....76, 13 4 -13 5
Luistonesto
...............................

.................80 - 81
Luistonestojärjestelmä (ASR)


.............12, 80 - 81
Lukitus
...............................

..............................27
Lumieste
................

........................................ 13 0
Lumiketjut


...................................................... 12 9
Lähivalot


.......................................................... 71
MManuaalinen ilmastointilaite ...........................69
Massat ........................................................... 161
Matkatavarapeite


................................ 60, 62- 63
Matkustamon säilytystilat
......................... 5

4-56
Merkkivalot


................................... 8, 9 , 11 -12 , 16
MirrorLink-liitäntä


............................................ 12
Mitat ................................................ 169, 171-173
Mittaristo
..............................

.............................7
Mittariston näyttö
.......................................... 10

8
Moottori


......................................................... 13 6
Moottorit


........................................................ 161
Moottoritieliikennetiedot (TA)


........................6, 4
Moottoriöljy
................................................... 13

6
M P3 (CD) ..........................................................5
Musiikin kuuntelu Bluetoothin kautta ..........10, 6
Mustavalkonäyttö
.............................................. 2
M

äkilähtöapu

................................................. 111
NNestetasot ja tarkastukset .....................13 6 -13 9
Niskatuet ................................................... 38-39
Nopeudenrajoitin .................................... 115 -117
OOhjauspyörä (säätö) ........................................ 37
Ohjauspyörän säätö ........................................ 37
Ohjaustehostinöljy


........................................ 13 6
Ohjeita ajamiseen


................................. 103 -104
PPeruutuskamera............................................ 124
Perävaunu ...................................... 103 -104, 131
Perävaunukuormat


........................................ 161
Perävaunukytkentä


.................103 -104, 131-13 3
Pistoke 12 V
.................................................... 64
Polttoaine


...................................................... 128
Polttoaineen loppuminen (diesel)
................. 16

0
Polttoaineen vähimmäistaso


........................126
Polttoainejärjestelmän ilmaaminen


..............160
Polttoainesäiliö


.............................................. 126
Polttoainesäiliön luukku


................................126
Polttoainesäiliön täyttö


.........................126, 128
Puhelin


............................................... 14 -16, 6-8
Puristussuoja
.................................................. 36
P

yrotekninen kiristin (turvavyöt)
..................... 84
P

äivämäärä (säätö)
......................................... 24
P

äivämäärän asettaminen

..............................24
Päästönrajoitusjärjestelmä SCR ............14, 140
Päästönvähennysjärjestelmän (SCR) merkkivalo


......................................... 14
Päävalikko


......................................................... 2
RRadio ................................................... 7- 8, 10 , 3
Radioasema .............................................. 7- 8, 3
RDS
................

................................................... 8
Rengaspaineen tarkkailujärjestelmä


.........12, 112 -113 , 112 -114
Rengaspaineen valvontajärjestelmän uudelleenalustus


......114
Rengaspaineet


.............................................. 174
Renkaan väliaikaiseen korjaukseen tarkoitettu paikkaussarja
....... 14

3
SSCR-katalysaattori ........................................ 140
Seisontajarru ........................... 10, 105 , 13 8, 140
Seisontavalot


.................................................. 71
Siirtymiset ulkomailla


...................................... 73
Siitepölysuodatin


........................................... 13 8
Sisätaustapeili


................................................. 38
Sivuovet ..................................................... 28-29
Sivupeilit


.......................................................... 37
Sivuturvatyynyt
...............................

..........86, 88
Stop & Start


................15, 69 , 108 -110 , 13 8, 15 8
Suojapeite


................................................. 62- 63
Suunnattavat ajovalot


..................................... 73
Suuntavalot
...............................

......................15
Sähköiset lasinnostimet
.................................. 35
Sä

ilytyslokerot

................................................. 54
Säilytystilat


...................................................... 55
Aakkosellinen hakemisto
