23
Otwieranie
Partner-2-VU_pl_Chap03_Pret-a-partir_ed02-2016
Informacje praktyczne
Istnieje możliwość jazdy z otwartymi
prawymi drzwiami, aby ułatwić
transport długich przedmiotów
.
Lewe skrzydło drzwi pozostaje
zamknięte dzięki charakterystycznemu
"żółtemu" zamkowi, znajdującemu się
u
podstawy drzwi. Zamknięte drzwi
nie powinny służyć jako ogranicznik
długiego przedmiotu.
Jazda z
otwartymi prawymi drzwiami
jest dopuszczalna. Przestrzegać
przepisów ruchu drogowego
i
sygnalizować tę sytuację innym
użytkownikom drogi.
DrZWI TyLNE SKrZyDŁOWE
Od

zewnątrz
Pociągnąć dźwignię, aby otworzyć
prawe skrzydło drzwi.
Aby zamknąć, należy zamknąć prawe
skrzydło, a następnie lewe skrzydło.
Aby otworzyć, pociągnąć klamkę do
siebie. Tylne drzwi skrzydłowe są
asymetryczne (2/3–1/3), z

mniejszym
skrzydłem po prawej stronie.
Na środku znajduje się zamek.
W modelu z
tylną klapą dachu
zderzak tylny został wzmocniony,
aby służył jako stopień dostępu do
samochodu.
Należy zwrócić uwagę, gdy
przyczepa jest połączona
z

zaczepem kulowym, gdyż
otwieranie drzwi skrzydłowych
może być utrudnione. Konieczne
będzie jego odłączenie.
GOTY do DROGI
3

24
Otwieranie
Partner-2-VU_pl_Chap03_Pret-a-partir_ed02-2016
Od wewnątrz
Jeśli samochód jest w nią wyposażony,
pociągnąć tę klamkę do siebie, aby
otworzyć lewe skrzydło drzwi.
Otwieranie pod kątem około 180°
System ściągu umożliwia otworzenie
drzwi z około 90° do około 180°.
Pociągnąć żółtą dźwignię, gdy drzwi są
otwarte.
Podczas zamykania ściąg
automatycznie ustawi się
w
odpowiednim położeniu. Podczas postoju
z
drzwiami tylnymi
otwartymi pod kątem
90°, zasłaniają one
tylne światła. W celu
zasygnalizowania
położenia pojazdu
innym użytkownikom
drogi poruszającym się
w tym samym kierunku,
którzy mogliby nie
zauważyć samochodu
na postoju, należy użyć
trójkąta bezpieczeństwa
lub innego elementu
przewidzianego
w przepisach Państwa
kraju.

25
Otwieranie
Partner-2-VU_pl_Chap03_Pret-a-partir_ed02-2016

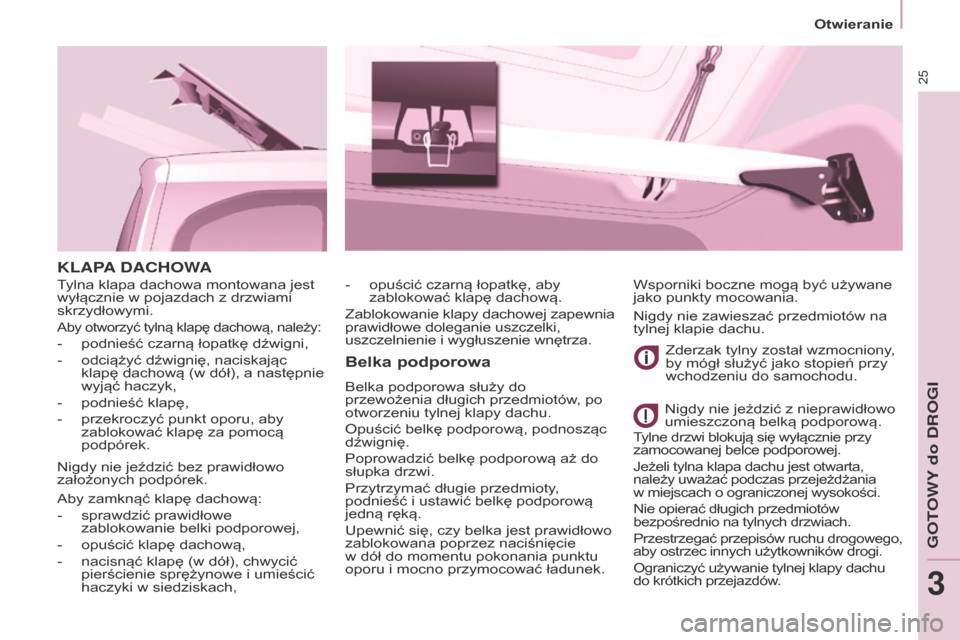

KLAPA DACHOWA
Belka

podporowa
Belka podporowa służy do
przewożenia długich przedmiotów, po
otworzeniu tylnej klapy dachu.
Opuścić belkę podporową, podnosząc
dźwignię.
Poprowadzić belkę podporową aż do
słupka drzwi.
Przytrzymać długie przedmioty,
podnieść i
ustawić belkę podporową
jedną ręką.
Upewnić się, czy belka jest prawidłowo
zablokowana poprzez naciśnięcie
w
dół do momentu pokonania punktu
oporu i
mocno przymocować ładunek. Zderzak tylny został wzmocniony,
by mógł służyć jako stopień przy
wchodzeniu do samochodu.
Nigdy nie jeździć z nieprawidłowo
umieszczoną belką podporową.
Wsporniki boczne mogą być używane
jako punkty mocowania.
-
opuścić czarną łopatkę, aby
zablokować klapę dachową.
Zablokowanie
klapy dachowej zapewnia
prawidłowe doleganie uszczelki,
uszczelnienie i wygłuszenie wnętrza.
Aby zamknąć klapę dachową:
-

sprawdzić prawidłowe
zablokowanie belki podporowej,
-


opuścić klapę dachową,
-


nacisnąć klapę (w dół), chwycić
pierścienie sprężynowe i


umieścić
haczyki w

siedziskach,
Tylna klapa dachowa montowana jest
wyłącznie w

pojazdach z

drzwiami
skrzydłowymi.
Aby otworzyć tylną klapę dachową, należy:
- podnieść czarną łopatkę dźwigni,
-
odciążyć dźwignię, naciskając
klapę dachową (w dół), a

następnie
wyjąć haczyk,
-

podnieść klapę,
-


przekroczyć punkt oporu, aby
zablokować klapę za pomocą
podpórek.
Nigdy nie jeździć bez prawidłowo
założonych podpórek. Nigdy nie zawieszać przedmiotów na
tylnej klapie dachu.
Tylne drzwi blokują się wyłącznie przy
zamocowanej belce podporowej.
Jeżeli tylna klapa dachu jest otwarta,
należy uważać podczas przejeżdżania
w
miejscach o ograniczonej wysokości.
Nie opierać długich przedmiotów
bezpośrednio na tylnych drzwiach.
Przestrzegać przepisów ruchu drogowego,
aby ostrzec innych użytkowników drogi.
Ograniczyć używanie tylnej klapy dachu
do krótkich przejazdów.
GOTOWY do DROGI
3

26
Otwieranie
Partner-2-VU_pl_Chap03_Pret-a-partir_ed02-2016

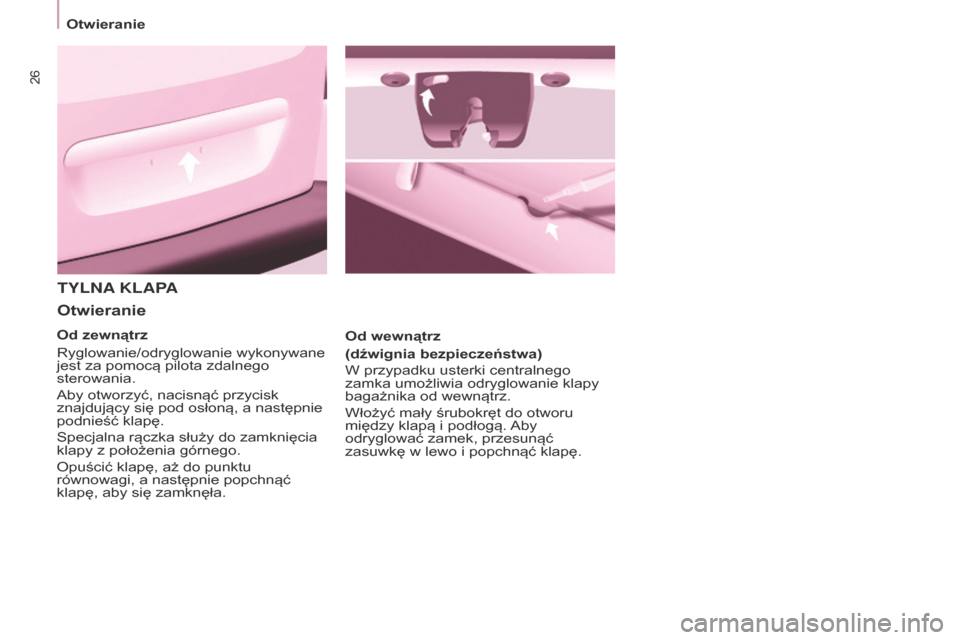

TYLNA KLAPA
Otwieranie
Od wewnątrz
(dźwignia bezpieczeństwa)
W przypadku usterki centralnego
zamka umożliwia odryglowanie klapy
bagażnika od wewnątrz.
Włożyć mały śrubokręt do otworu
między klapą i
podłogą. Aby
odryglować zamek, przesunąć
zasuwkę w
lewo i popchnąć klapę.
Od zewnątrz
Ryglowanie/odryglowanie wykonywane
jest za pomocą pilota zdalnego
sterowania.
Aby otworzyć, nacisnąć przycisk
znajdujący się pod osłoną, a

następnie
podnieść klapę.
Specjalna rączka służy do zamknięcia
klapy z

położenia górnego.
Opuścić klapę, aż do punktu
równowagi, a

następnie popchnąć
klapę, aby się zamknęła.

27
Otwieranie
Partner-2-VU_pl_Chap03_Pret-a-partir_ed02-2016
Jazda z zaryglowanymi
drzwiami może utrudnić służbom
ratunkowym dostanie się do
kabiny w
sytuacjach awaryjnych.

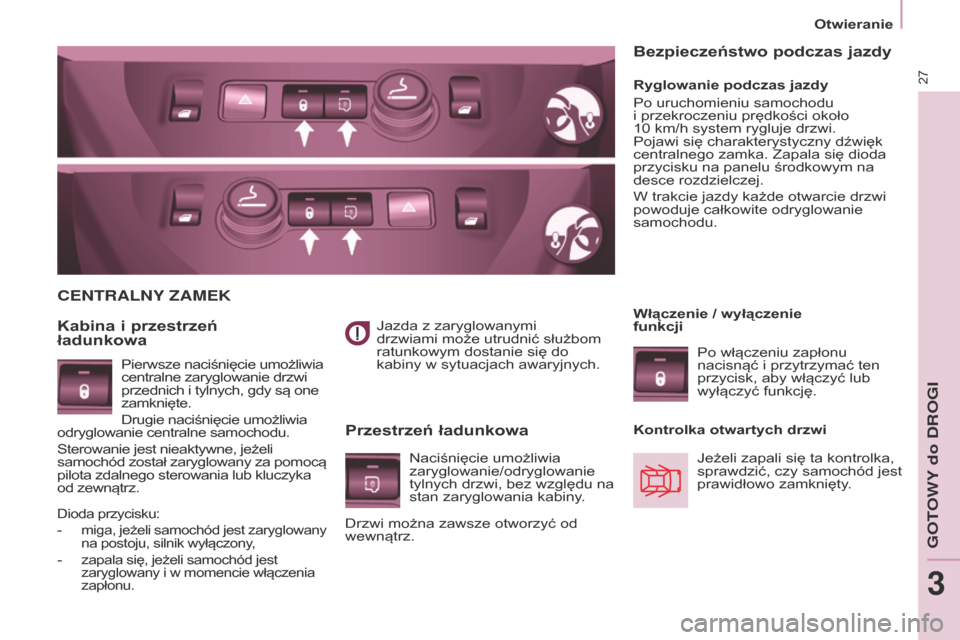

CENTRALNY ZAMEK
Kabina

i
przestrzeń
ładunkowa
Przestrzeń

ładunkowa
ryglowanie podczas jazdy
Po uruchomieniu samochodu
i
przekroczeniu prędkości około
10
km/h system rygluje drzwi.
Pojawi się charakterystyczny dźwięk
centralnego zamka. Zapala się dioda
przycisku na panelu środkowym na
desce rozdzielczej.
W trakcie jazdy każde otwarcie drzwi
powoduje całkowite odryglowanie
samochodu.
Bezpieczeństwo podczas jazdy
Pierwsze naciśnięcie umożliwia
centralne zaryglowanie drzwi
przednich i
tylnych, gdy są one
zamknięte.
Drugie naciśnięcie umożliwia
odryglowanie centralne samochodu.
Sterowanie jest nieaktywne, jeżeli
samochód został zaryglowany za pomocą
pilota zdalnego sterowania lub kluczyka
od zewnątrz. Włączenie / wyłączenie
funkcji
Po włączeniu zapłonu
nacisnąć i przytrzymać ten
przycisk, aby włączyć lub
wyłączyć funkcję.
Kontrolka otwartych drzwi Jeżeli zapali się ta kontrolka,
sprawdzić, czy samochód jest
prawidłowo zamknięty.
Naciśnięcie umożliwia
zaryglowanie/odryglowanie
tylnych drzwi, bez względu na
stan zaryglowania kabiny.
Drzwi można zawsze otworzyć od
wewnątrz.
Dioda przycisku:
-
miga,
jeżeli samochód jest zaryglowany
na postoju, silnik wyłączony,
- zapala się, jeżeli samochód jest
zaryglowany i w momencie włączenia
zapłonu.
GOTOWY do DROGI
3

28
Partner-2-VU_pl_Chap03_Pret-a-partir_ed02-2016
Stanowisko kierowcy

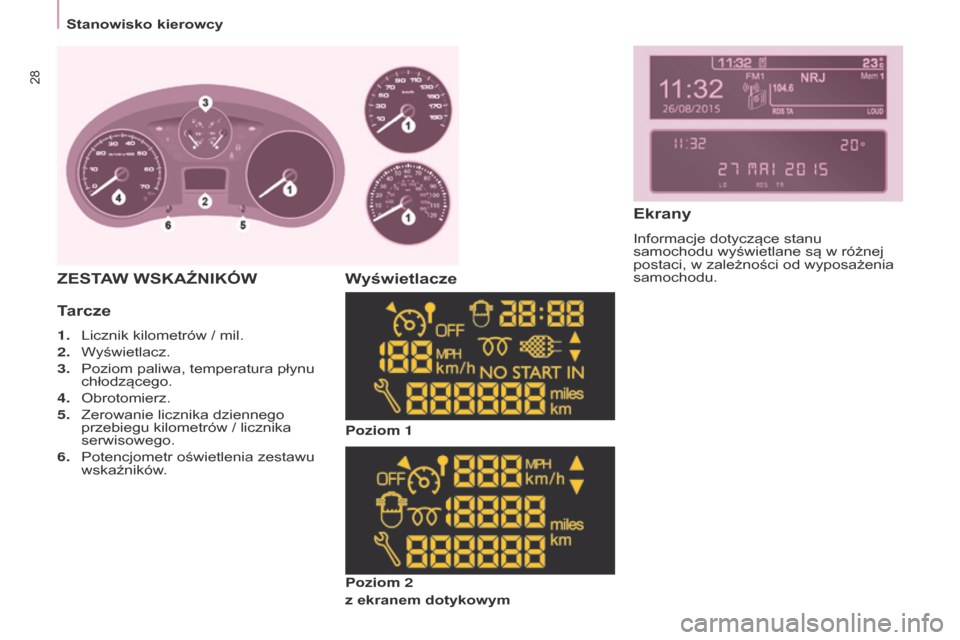

ZESTAW WSKAźNIKóW
T
arcze
1. Licznik kilometrów / mil.
2.
W
yświetlacz.
3.

Poziom paliwa, temperatura płynu
chłodzącego.
4.


Obrotomierz.
5.


Zerowanie licznika dziennego
przebiegu kilometrów / licznika
serwisowego.
6.


Potencjometr oświetlenia zestawu
wskaźników

.
Wyświetlacze
Poziom 1
Poziom 2
z ekranem dotykowym
Ekrany
Informacje dotyczące stanu
samochodu wyświetlane są w różnej
postaci, w
zależności od wyposażenia
samochodu.

29
Partner-2-VU_pl_Chap03_Pret-a-partir_ed02-2016
Stanowisko kierowcy
Konsola środkowa z ekranem
Zestaw wskaźników bez ekranu-
Obrócić w
lewo: wyświetla się tryb
24H lub 12H.
-

Obrócić w
prawo, aby wybrać tryb
24H lub 12H.
-

Obrócić w
lewo, aby zakończyć
ustawianie godziny.
Po około 30
sekundach wyświetlacz
powraca do bieżącego wyświetlania.

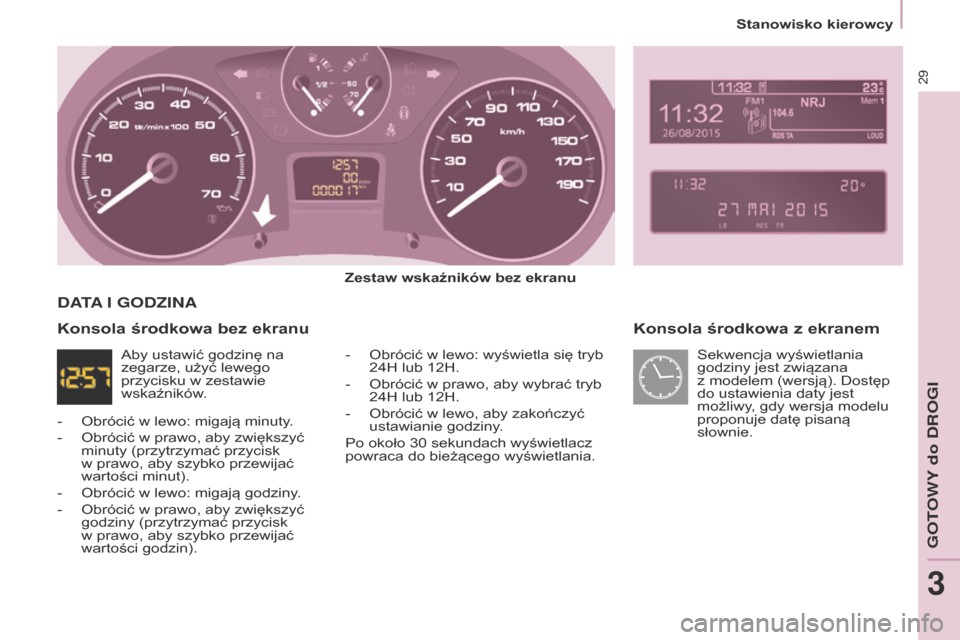

DATA I GODZINA
Konsola

środkowa bez ekranu
Aby ustawić godzinę na
zegarze, użyć lewego
przycisku w
zestawie
wskaźników. Sekwencja wyświetlania
godziny jest związana
z
modelem (wersją). Dostęp
do ustawienia daty jest
możliwy, gdy wersja modelu
proponuje datę pisaną
słownie.
-

Obrócić w
lewo: migają minuty.
-

Obrócić w
prawo, aby zwiększyć
minuty (przytrzymać przycisk
w

prawo, aby szybko przewijać
wartości minut).
-

Obrócić w
lewo: migają godziny.
-

Obrócić w
prawo, aby zwiększyć
godziny (przytrzymać przycisk
w

prawo, aby szybko przewijać
wartości godzin).
GOTOWY do DROGI
3

30
Partner-2-VU_pl_Chap03_Pret-a-partir_ed02-2016

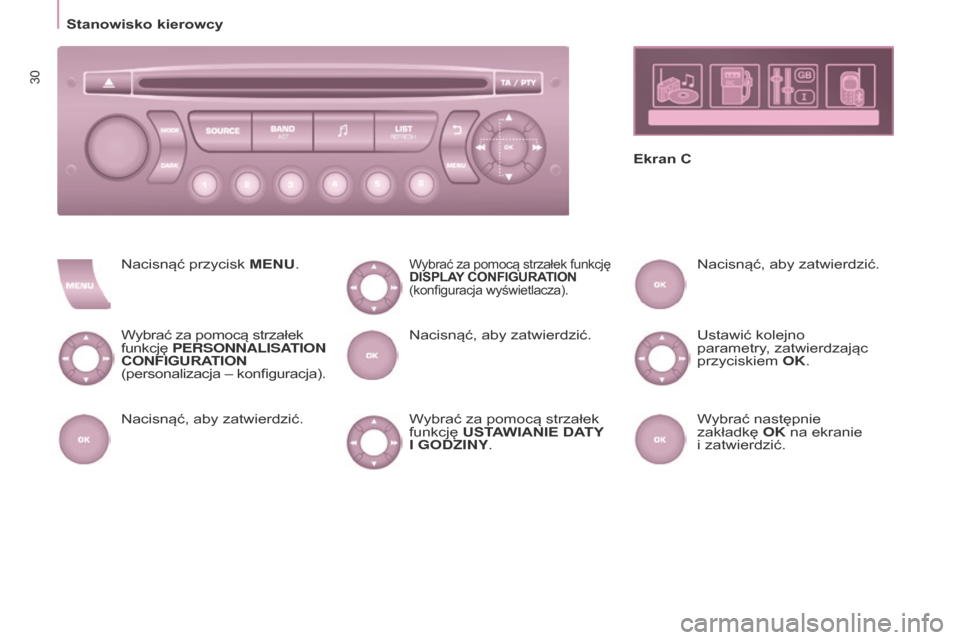

Stanowisko kierowcyEkran C
Nacisnąć przycisk MEN
u .
Wybrać za pomocą strzałek
funkcję PERSONNALISATION
CONFI
gur ATION
(personalizacja – konfiguracja).
Nacisnąć, aby zatwierdzić.
Wybrać za pomocą strzałek funkcję
DISPLAy CONFI gur ATION
(konfiguracja wyświetlacza).
Nacisnąć, aby zatwierdzić.
Wybrać za pomocą strzałek
funkcję
u STAWIANIE DAT y


I GODZINY. Nacisnąć, aby zatwierdzić.
Ustawić kolejno
parametry, zatwierdzając
przyciskiem
OK.
Wybrać następnie
zakładkę
OK na ekranie
i zatwierdzić.
