263

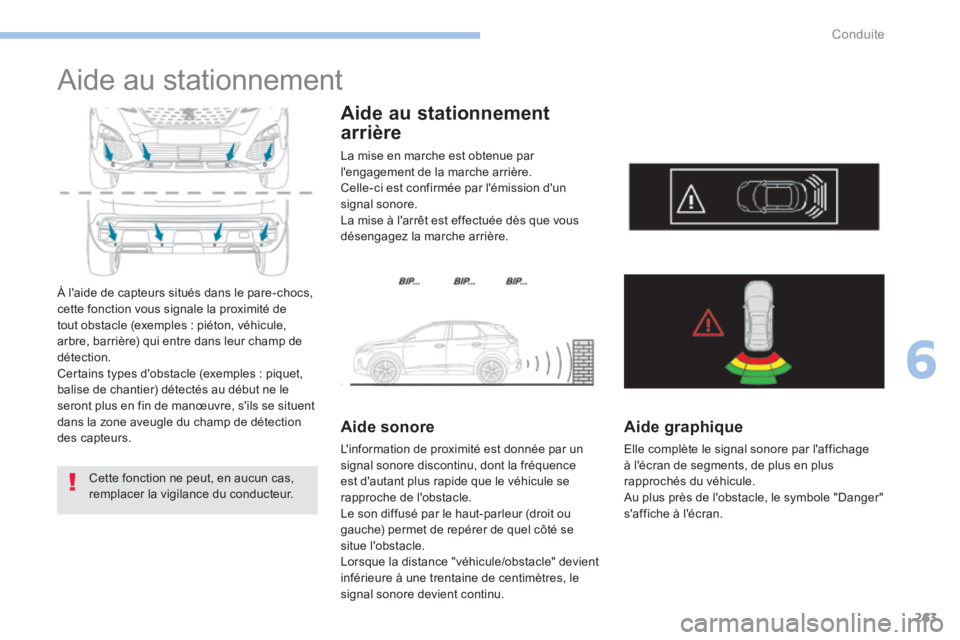

Aide au stationnement
À l'aide de capteurs situés dans le pare-chocs,
cette fonction vous signale la proximité de
tout obstacle (exemples : piéton, véhicule,
arbre, barrière) qui entre dans leur champ de
détection.
Certains types d'obstacle (exemples : piquet,
balise de chantier) détectés au début ne le
seront plus en fin de manœuvre, s'ils se situent
dans la zone aveugle du champ de détection
des capteurs.Cette fonction ne peut, en aucun cas,
remplacer la vigilance du conducteur.
Aide au stationnement
arrière
La mise en marche est obtenue par
l'engagement de la marche arrière.
Celle-ci est confirmée par l'émission d'un
signal sonore.
La mise à l'arrêt est effectuée dès que vous
désengagez la marche arrière.
Aide sonore
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence
est d'autant plus rapide que le véhicule se
rapproche de l'obstacle.
Le son diffusé par le haut-parleur (droit ou
gauche) permet de repérer de quel côté se
situe l'obstacle.
Lorsque la distance "véhicule/obstacle" devient
inférieure à une trentaine de centimètres, le
signal sonore devient continu.
Aide graphique
Elle complète le signal sonore par l'affichage
à l'écran de segments, de plus en plus
rapprochés du véhicule.
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
6
Conduite

264

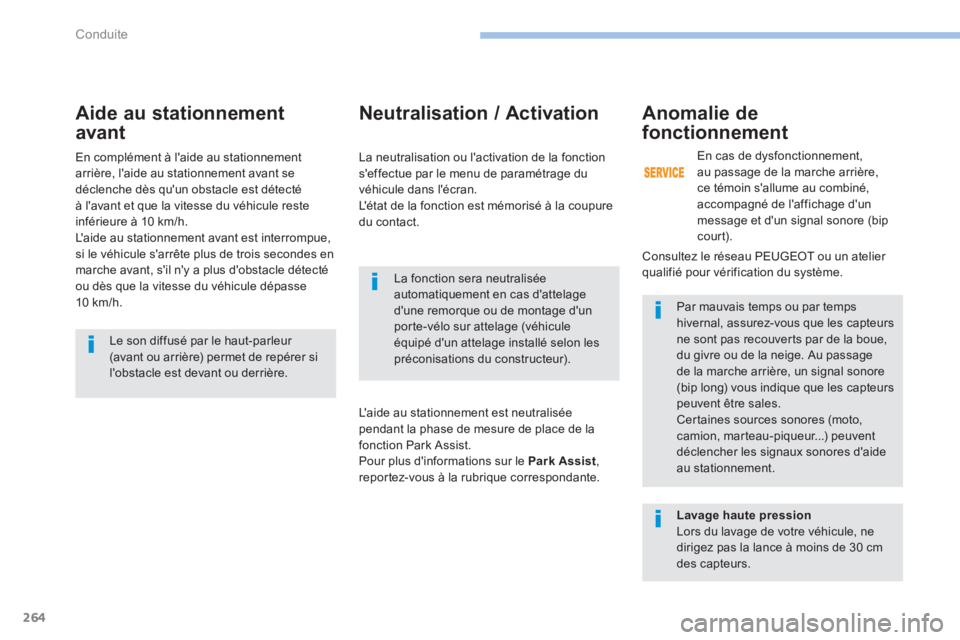

Aide au stationnement
avant
La fonction sera neutralisée
automatiquement en cas d'attelage
d'une remorque ou de montage d'un
porte-vélo sur attelage (véhicule
équipé d'un attelage installé selon les
préconisations du constructeur).Par mauvais temps ou par temps
hivernal, assurez-vous que les capteurs
ne sont pas recouverts par de la boue,
du givre ou de la neige. Au passage
de la marche arrière, un signal sonore
(bip long) vous indique que les capteurs
peuvent être sales.
Certaines sources sonores (moto,
camion, marteau-piqueur...) peuvent
déclencher les signaux sonores d'aide
au stationnement.
Le son diffusé par le haut-parleur
(avant ou arrière) permet de repérer si
l'obstacle est devant ou derrière.
Neutralisation / Activation
La neutralisation ou l'activation de la fonction
s'effectue par le menu de paramétrage du
véhicule dans l'écran.
L'état de la fonction est mémorisé à la coupure
du contact.
L'aide au stationnement est neutralisée
pendant la phase de mesure de place de la
fonction Park Assist.
Pour plus d'informations sur le Park Assist
,
reportez-vous à la rubrique correspondante.
Anomalie de
fonctionnement
Lavage haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30 cm
des capteurs. En cas de dysfonctionnement,
au passage de la marche arrière,
ce témoin s'allume au combiné,
accompagné de l'affichage d'un
message et d'un signal sonore (bip
cour t).
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
En complément à l'aide au stationnement
arrière, l'aide au stationnement avant se
déclenche dès qu'un obstacle est détecté
à l'avant et que la vitesse du véhicule reste
inférieure à 10 km/h.
L'aide au stationnement avant est interrompue,
si le véhicule s'arrête plus de trois secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10
km/h.
Conduite

265

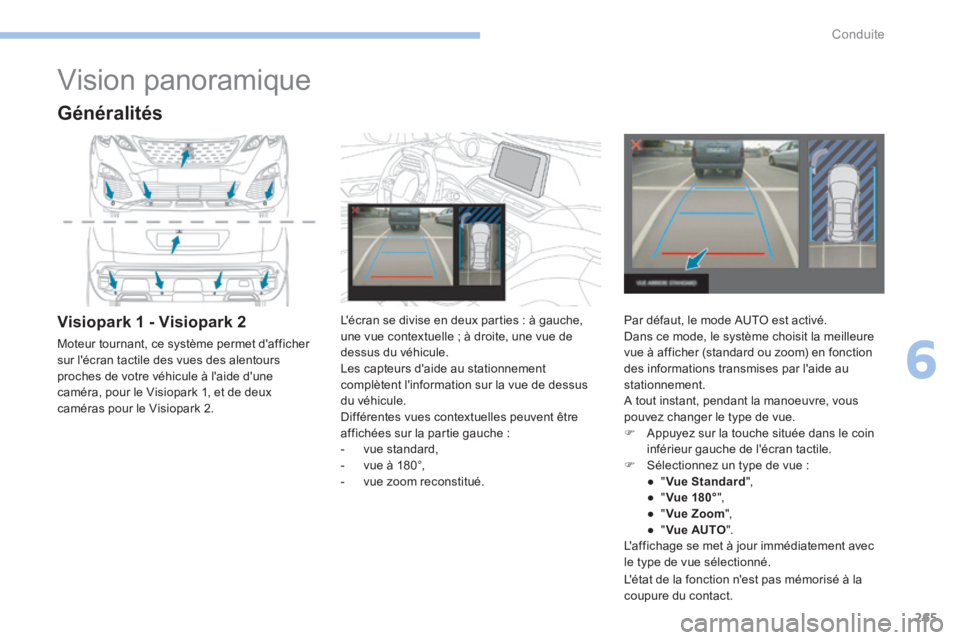

Vision panoramique
Généralités
Visiopark 1 - Visiopark 2
Moteur tournant, ce système permet d'afficher
sur l'écran tactile des vues des alentours
proches de votre véhicule à l'aide d'une
caméra, pour le Visiopark 1, et de deux
caméras pour le Visiopark 2.L'écran se divise en deux parties : à gauche,
une vue contextuelle ; à droite, une vue de
dessus du véhicule.
Les capteurs d'aide au stationnement
complètent l'information sur la vue de dessus
du véhicule.
Différentes vues contextuelles peuvent être
affichées sur la partie gauche :
-
vue standard,
- vue à 180°,
- vue zoom reconstitué. Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom) en fonction
des informations transmises par l'aide au
stationnement.
A tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
F
Appuyez sur la touche située dans le coin
inférieur gauche de l'écran tactile.
F Sélectionnez un type de vue :
● "Vue Standard ",
● "Vue 180° ",
● "Vue Zoom ",
● "Vue AUTO ".
L'affichage se met à jour immédiatement avec
le type de vue sélectionné.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
6
Conduite

266
Les images fournies par la ou les
caméras peuvent être déformées par
le relief.
La présence de zones d'ombre, en
cas d'ensoleillement ou de conditions
d'éclairage insuffisantes, peuvent
assombrir l'image et réduire le
contraste.
Entretien
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs et les caméras
ne sont pas recouverts par de la boue, du givre
ou de la neige.
Vérifiez régulièrement la propreté des lentilles
des caméras.
Si nécessaire, nettoyez les caméras avec un
chiffon doux, non humide.
Lavage à haute pression
Lors du lavage de votre véhicule, ne dirigez pas
la lance à moins de 30 cm des caméras.
Ce système est une aide visuelle qui
ne peut, en aucun cas, remplacer la
vigilance du conducteur.

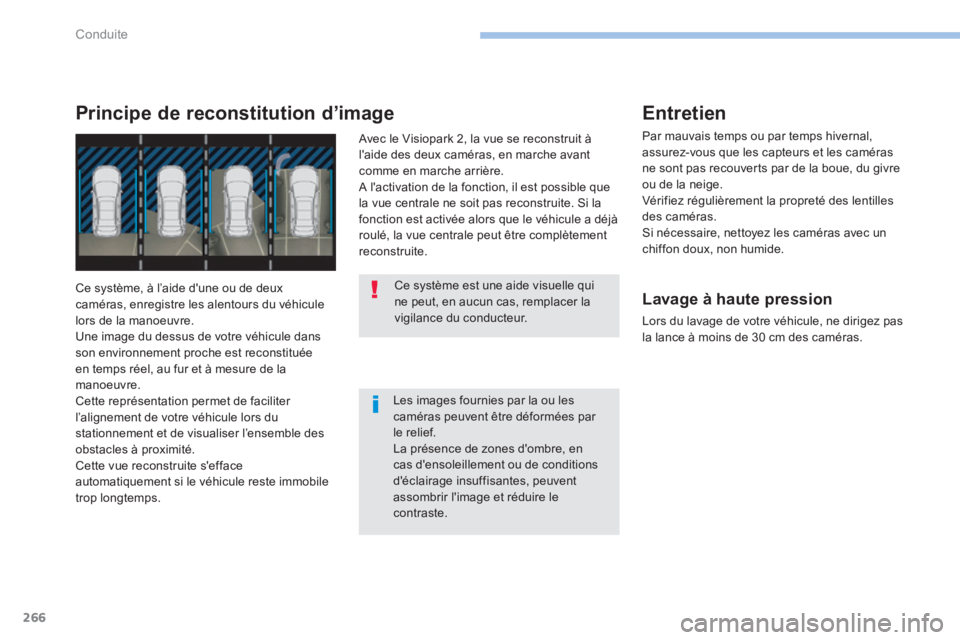

Principe de reconstitution d’image
Ce système, à l’aide d'une ou de deux
caméras, enregistre les alentours du véhicule
lors de la manoeuvre.
Une image du dessus de votre véhicule dans
son environnement proche est reconstituée
en temps réel, au fur et à mesure de la
manoeuvre.
Cette représentation permet de faciliter
l’alignement de votre véhicule lors du
stationnement et de visualiser l’ensemble des
obstacles à proximité.
Cette vue reconstruite s'efface
automatiquement si le véhicule reste immobile
trop longtemps. Avec le Visiopark 2, la vue se reconstruit à
l'aide des deux caméras, en marche avant
comme en marche arrière.
A l'activation de la fonction, il est possible que
la vue centrale ne soit pas reconstruite. Si la
fonction est activée alors que le véhicule a déjà
roulé, la vue centrale peut être complètement
reconstruite.
Conduite

267
Visiopark 1
Vision arrière
Pour activer la caméra, située sur le hayon,
engagez la marche arrière et ne dépassez pas
la vitesse de 10 km/h.
La fonction se désactive :
- automatiquement au-delà d'environ
10 km/h,
- automatiquement à l'ouverture du hayon,
- au retrait de la marche arrière (l'image
reste affichée pendant 7 secondes),
- par appui sur la croix rouge dans le coin
supérieur gauche de l'écran tactile.
Mode AUTO
Ce mode est activé par défaut.
À l’aide des capteurs situés sur le pare-
chocs arrière, la vue automatique permet de
passer de la vue arrière à la vue de dessus à
l’approche d’un obstacle lors de la manoeuvre.
Vue standard
La zone située derrière votre véhicule s'affiche
à l’écran.
Les lignes de gabarit en bleu représentent
la largeur de votre véhicule, rétroviseurs
déployés ; elles s'orientent en fonction de la
position du volant.
À partir du pare-chocs arrière, la ligne rouge
représente la distance à 30 cm et les deux
lignes bleues, respectivement à 1 m et à 2 m.
Cette vue est disponible avec le mode AUTO
ou par sélection dans le menu de changement
de vue.
6
Conduite

268

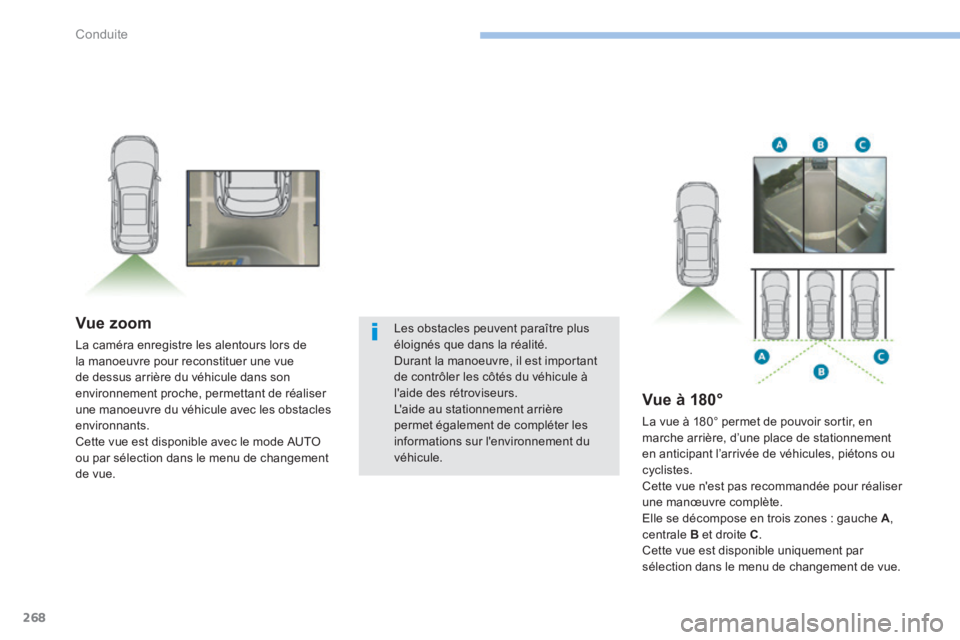

Vue zoom
La caméra enregistre les alentours lors de
la manoeuvre pour reconstituer une vue
de dessus arrière du véhicule dans son
environnement proche, permettant de réaliser
une manoeuvre du véhicule avec les obstacles
environnants.
Cette vue est disponible avec le mode AUTO
ou par sélection dans le menu de changement
de vue.
Vue à 180°
La vue à 180° permet de pouvoir sortir, en
marche arrière, d’une place de stationnement
en anticipant l’arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manœuvre complète.
Elle se décompose en trois zones : gauche A,
centrale B et droite C .
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manoeuvre, il est important
de contrôler les côtés du véhicule à
l'aide des rétroviseurs.
L'aide au stationnement arrière
permet également de compléter les
informations sur l'environnement du
véhicule.
Conduite

269

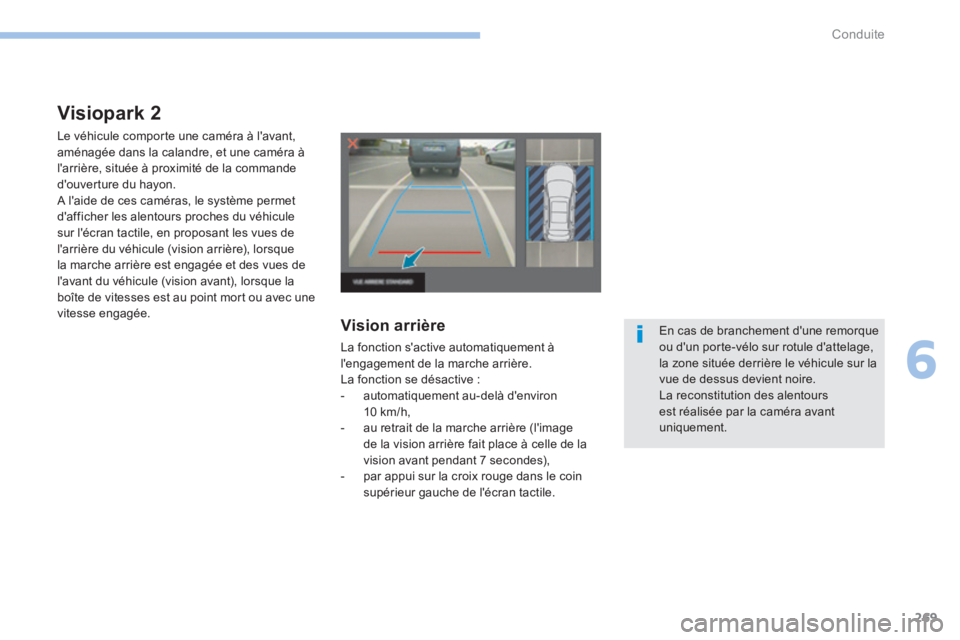

Visiopark 2
Le véhicule comporte une caméra à l'avant,
aménagée dans la calandre, et une caméra à
l'arrière, située à proximité de la commande
d'ouverture du hayon.
A l'aide de ces caméras, le système permet
d'afficher les alentours proches du véhicule
sur l'écran tactile, en proposant les vues de
l'arrière du véhicule (vision arrière), lorsque
la marche arrière est engagée et des vues de
l'avant du véhicule (vision avant), lorsque la
boîte de vitesses est au point mort ou avec une
vitesse engagée.
Vision arrière
La fonction s'active automatiquement à
l'engagement de la marche arrière.
La fonction se désactive :
- automatiquement au-delà d'environ
10 km/h,
- au retrait de la marche arrière (l'image
de la vision arrière fait place à celle de la
vision avant pendant 7 secondes),
- par appui sur la croix rouge dans le coin
supérieur gauche de l'écran tactile. En cas de branchement d'une remorque
ou d'un porte-vélo sur rotule d'attelage,
la zone située derrière le véhicule sur la
vue de dessus devient noire.
La reconstitution des alentours
est réalisée par la caméra avant
uniquement.
6
Conduite

270

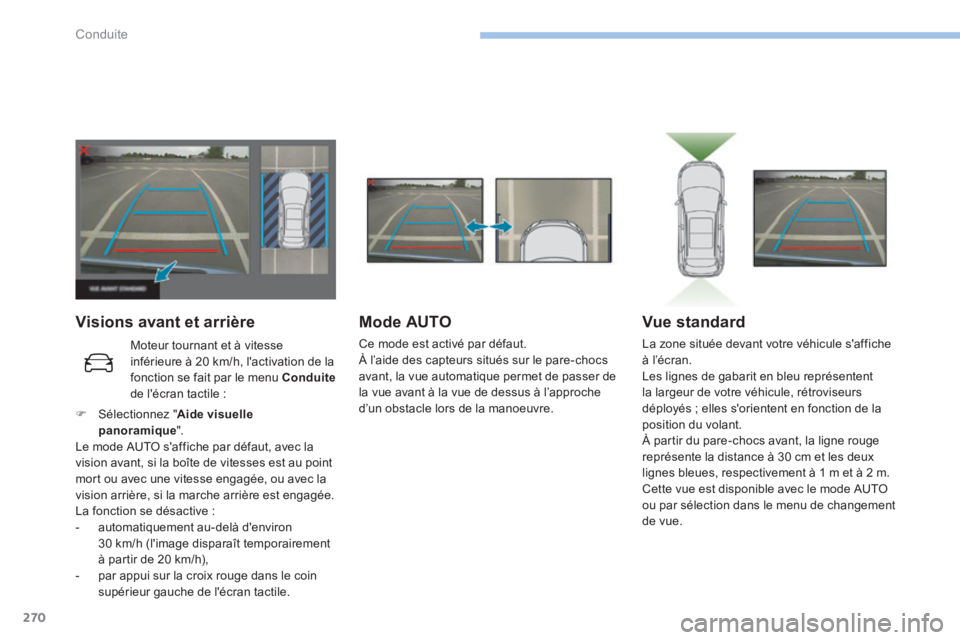

Visions avant et arrièreMode AUTO
Ce mode est activé par défaut.
À l’aide des capteurs situés sur le pare-chocs
avant, la vue automatique permet de passer de
la vue avant à la vue de dessus à l’approche
d’un obstacle lors de la manoeuvre.
Vue standard
La zone située devant votre véhicule s'affiche
à l’écran.
Les lignes de gabarit en bleu représentent
la largeur de votre véhicule, rétroviseurs
déployés ; elles s'orientent en fonction de la
position du volant.
À partir du pare-chocs avant, la ligne rouge
représente la distance à 30 cm et les deux
lignes bleues, respectivement à 1 m et à 2 m.
Cette vue est disponible avec le mode AUTO
ou par sélection dans le menu de changement
de vue.
Moteur tournant et à vitesse
inférieure à 20 km/h, l'activation de la
fonction se fait par le menu Conduite

de l'écran tactile :
F Sélectionnez " Aide visuelle
panoramique ".
Le mode AUTO s'affiche par défaut, avec la
vision avant, si la boîte de vitesses est au point
mort ou avec une vitesse engagée, ou avec la
vision arrière, si la marche arrière est engagée.
La fonction se désactive :
- automatiquement au-delà d'environ
30 km/h (l'image disparaît temporairement
à partir de 20 km/h),
- par appui sur la croix rouge dans le coin
supérieur gauche de l'écran tactile.
Conduite
