2017 PEUGEOT 3008 Betriebsanleitungen (in German)

327
3008-2_de_Chap08_en cas-de-panne_ed01-2016
Austausch der seitlichen
Außenleuchten (LED)
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen PEUGEOT-
Vertragspartner oder eine qualifizierte Fachwerkstatt.
Austausch der seitlichen
Blinkleuchten (LED)
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen PEUGEOT-
Vertragspartner oder eine qualifizierte Fachwerkstatt.
8
Bei Pannen und Störungen

328
3008-2_de_Chap08_en cas-de-panne_ed01-2016

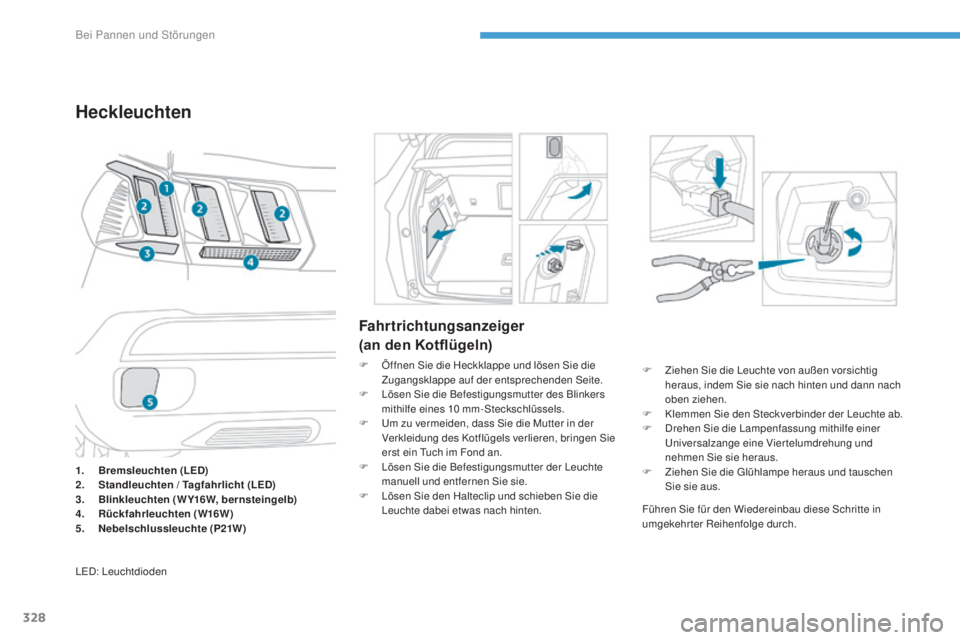

Fahrtrichtungsanzeiger
(an den Kotflügeln)
F Öffnen Sie die Heckklappe und lösen Sie die Zugangsklappe auf der entsprechenden Seite.
F

L
ösen Sie die Befestigungsmutter des Blinkers
mithilfe eines 10 mm-Steckschlüssels.
F

U
m zu vermeiden, dass Sie die Mutter in der
Verkleidung des Kotflügels verlieren, bringen Sie
erst ein Tuch im Fond an.
F

L
ösen Sie die Befestigungsmutter der Leuchte
manuell und entfernen Sie sie.
F

L
ösen Sie den Halteclip und schieben Sie die
Leuchte dabei etwas nach hinten.
Heckleuchten
1. Bremsleuchten (LED)
2. S tandleuchten / Tagfahrlicht (LED)
3.
B

linkleuchten (WY16W, bernsteingelb)
4.
R

ückfahrleuchten (W16W)
5.
N

ebelschlussleuchte (P21W)
LED: Leuchtdioden F

Z
iehen Sie die Leuchte von außen vorsichtig
heraus, indem Sie sie nach hinten und dann nach
oben ziehen.
F
K
lemmen Sie den Steckverbinder der Leuchte ab.
F
D
rehen Sie die Lampenfassung mithilfe einer
Universalzange eine Viertelumdrehung und
nehmen Sie sie heraus.
F Z iehen Sie die Glühlampe heraus und tauschen
Sie sie aus.
Führen Sie für den Wiedereinbau diese Schritte in
umgekehrter Reihenfolge durch.
Bei Pannen und Störungen

329
3008-2_de_Chap08_en cas-de-panne_ed01-2016

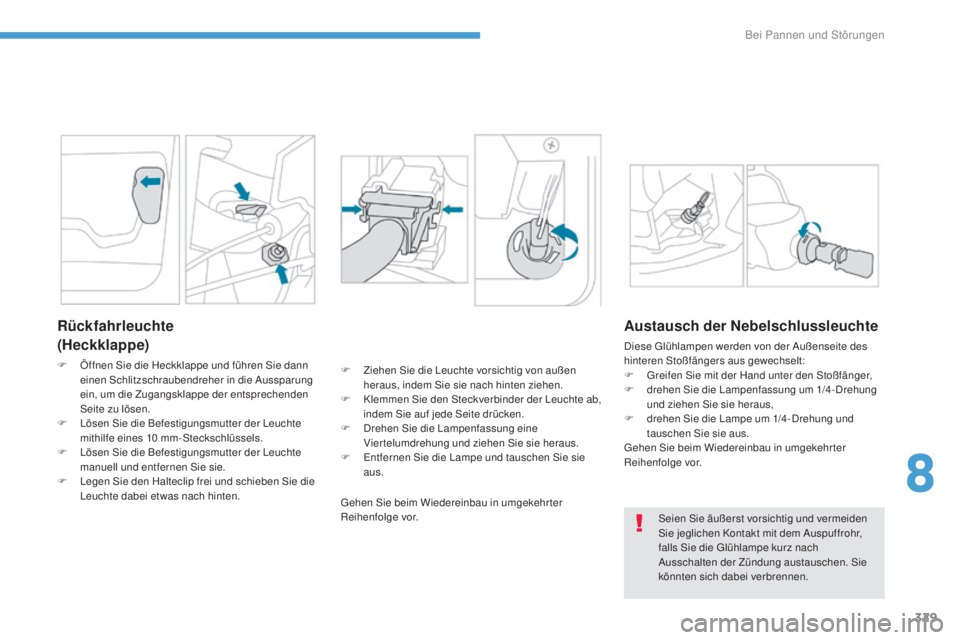

Rückfahrleuchte
(Heckklappe)
F Öffnen Sie die Heckklappe und führen Sie dann einen Schlitzschraubendreher in die Aussparung
ein, um die Zugangsklappe der entsprechenden
Seite zu lösen.
F

L
ösen Sie die Befestigungsmutter der Leuchte
mithilfe eines 10 mm-Steckschlüssels.
F

L
ösen Sie die Befestigungsmutter der Leuchte
manuell und entfernen Sie sie.
F

L
egen Sie den Halteclip frei und schieben Sie die
Leuchte dabei etwas nach hinten. F
Z iehen Sie die Leuchte vorsichtig von außen
heraus, indem Sie sie nach hinten ziehen.
F

K
lemmen Sie den Steckverbinder der Leuchte ab,
indem Sie auf jede Seite drücken.
F

D
rehen Sie die Lampenfassung eine
Viertelumdrehung und ziehen Sie sie heraus.
F

E
ntfernen Sie die Lampe und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch der Nebelschlussleuchte
Diese Glühlampen werden von der Außenseite des
hinteren Stoßfängers aus gewechselt:
F
G
reifen Sie mit der Hand unter den Stoßfänger,
F

d
rehen Sie die Lampenfassung um 1/4-Drehung
und ziehen Sie sie heraus,
F

d
rehen Sie die Lampe um 1/4-Drehung und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Seien Sie äußerst vorsichtig und vermeiden
Sie jeglichen Kontakt mit dem Auspuffrohr,
falls Sie die Glühlampe kurz nach
Ausschalten der Zündung austauschen. Sie
könnten sich dabei verbrennen.
8
Bei Pannen und Störungen

330
3008-2_de_Chap08_en cas-de-panne_ed01-2016

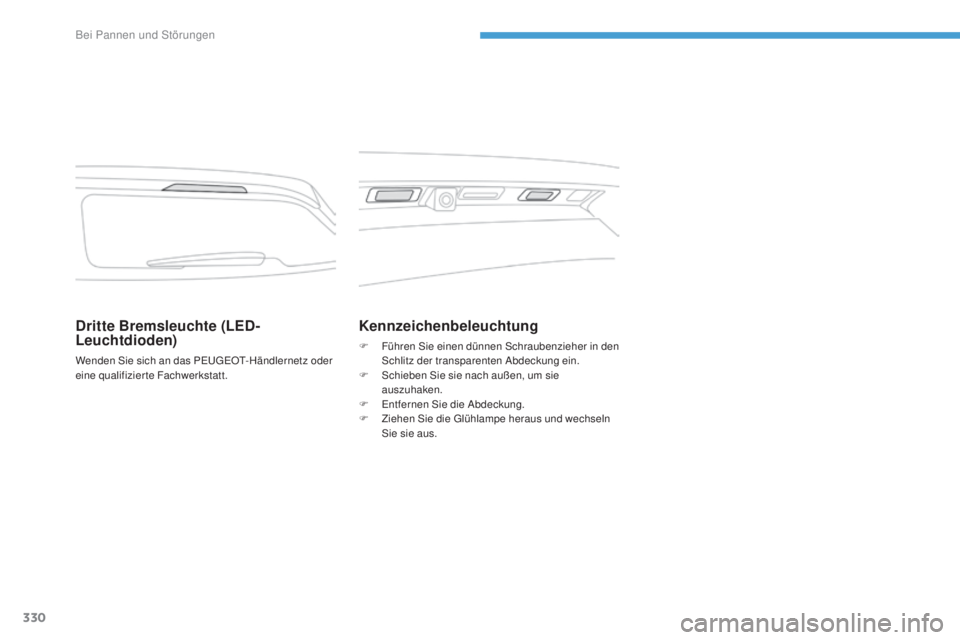

Dritte Bremsleuchte (LED-
Leuchtdioden)
Wenden Sie sich an das PEUGEOT-Händlernetz oder
eine qualifizierte Fachwerkstatt.
Kennzeichenbeleuchtung
F Führen Sie einen dünnen Schraubenzieher in den Schlitz der transparenten Abdeckung ein.
F

S
chieben Sie sie nach außen, um sie
auszuhaken.
F

E
ntfernen Sie die Abdeckung.
F

Z
iehen Sie die Glühlampe heraus und wechseln
Sie sie aus.
Bei Pannen und Störungen

331
3008-2_de_Chap08_en cas-de-panne_ed01-2016

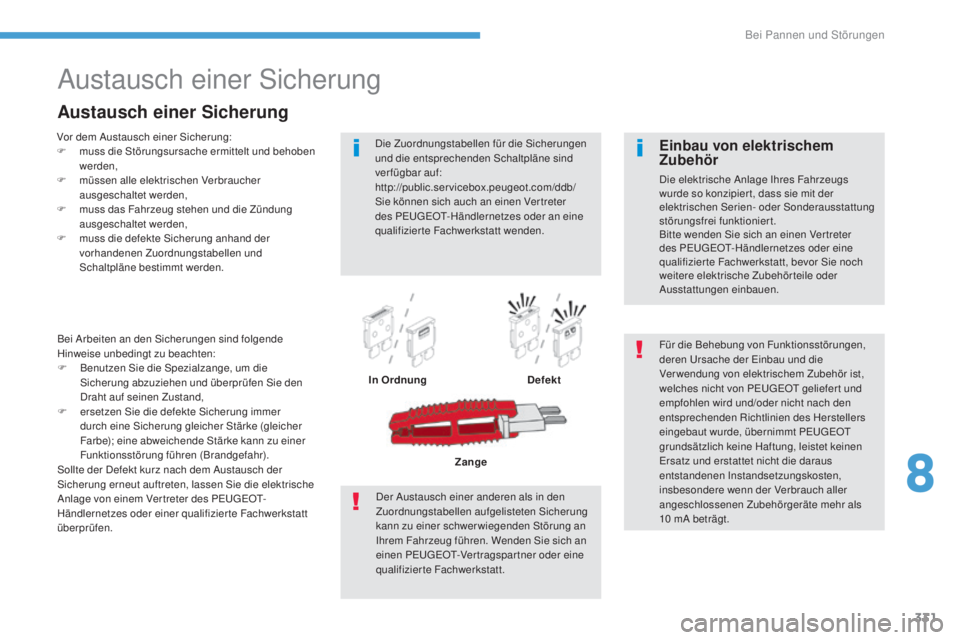

Austausch einer Sicherung
Vor dem Austausch einer Sicherung:
F m uss die Störungsursache ermittelt und behoben
werden,
F

m
üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F

m
uss das Fahrzeug stehen und die Zündung
ausgeschaltet werden,
F

m
uss die defekte Sicherung anhand der
vorhandenen Zuordnungstabellen und
Schaltpläne bestimmt werden.
Austausch einer Sicherung
Die Zuordnungstabellen für die Sicherungen
und die entsprechenden Schaltpläne sind
verfügbar auf:
http://public.servicebox.peugeot.com/ddb/
Sie können sich auch an einen Ver treter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt wenden.
Bei Arbeiten an den Sicherungen sind folgende
Hinweise unbedingt zu beachten:
F

B

enutzen Sie die Spezialzange, um die
Sicherung abzuziehen und überprüfen Sie den
Draht auf seinen Zustand,
F

e

rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu einer
Funktionsstörung führen (Brandgefahr).
Sollte der Defekt kurz nach dem Austausch der
Sicherung erneut auftreten, lassen Sie die elektrische
Anlage von einem Ver treter des PEUGEOT-
Händlernetzes oder einer qualifizierte Fachwerkstatt
überprüfen. In Ordnung
Defekt
Zange
Der Austausch einer anderen als in den
Zuordnungstabellen aufgelisteten Sicherung
kann zu einer schwer wiegenden Störung an
Ihrem Fahrzeug führen. Wenden Sie sich an
einen PEUGEOT-Ver tragspar tner oder eine
qualifizierte Fachwerkstatt. Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör ist,
welches nicht von PEUGEOT geliefer t und
empfohlen wird und/oder nicht nach den
entsprechenden Richtlinien des Herstellers
eingebaut wurde, übernimmt PEUGEOT
grundsätzlich keine Haftung, leistet keinen
Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als
10
mA beträgt.Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen Serien- oder Sonderausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich an einen Ver treter
des PEUGEOT-Händlernetzes oder eine
qualifizier te Fachwerkstatt, bevor Sie noch
weitere elektrische Zubehörteile oder
Ausstattungen einbauen.
8
Bei Pannen und Störungen

332
3008-2_de_Chap08_en cas-de-panne_ed01-2016

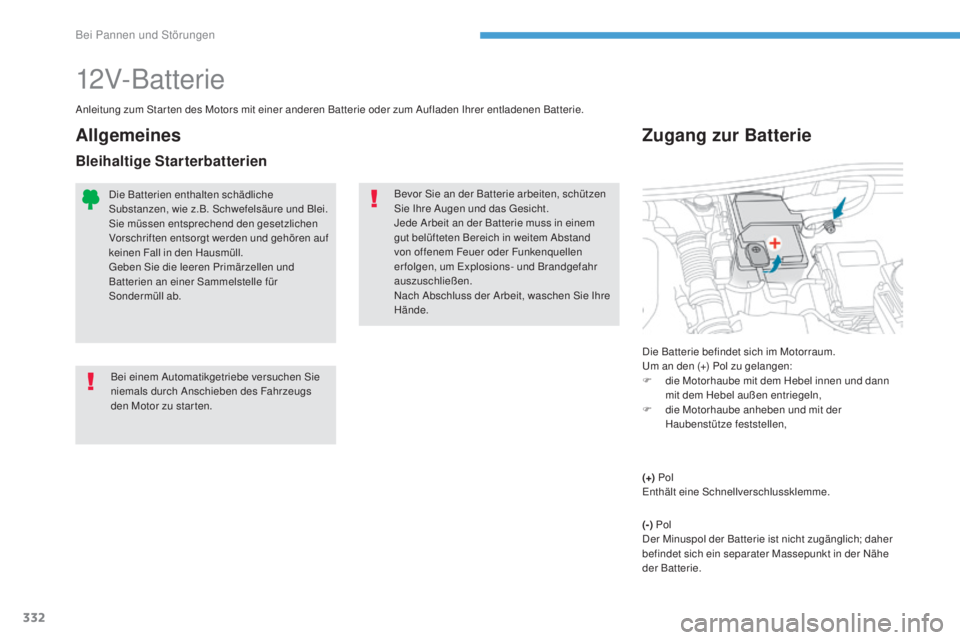

12V-Batterie
Anleitung zum Star ten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
Allgemeines
Bevor Sie an der Batterie arbeiten, schützen
Sie Ihre Augen und das Gesicht.
Jede Arbeit an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand
von offenem Feuer oder Funkenquellen
er folgen, um Explosions- und Brandgefahr
auszuschließen.
Nach Abschluss der Arbeit, waschen Sie Ihre
Hände.
Bei einem Automatikgetriebe versuchen Sie
niemals durch Anschieben des Fahrzeugs
den Motor zu star ten.
Die Batterien enthalten schädliche
Substanzen, wie z.B. Schwefelsäure und Blei.
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie die leeren Primärzellen und
Batterien an einer Sammelstelle für
Sondermüll ab.
Bleihaltige Starterbatterien
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.
Um an den (+) Pol zu gelangen:
F

d
ie Motorhaube mit dem Hebel innen und dann
mit dem Hebel außen entriegeln,
F

d
ie Motorhaube anheben und mit der
Haubenstütze feststellen,
(+) Pol
Enthält eine Schnellverschlussklemme.
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich; daher
befindet sich ein separater Massepunkt in der Nähe
der Batterie.
Bei Pannen und Störungen

333
3008-2_de_Chap08_en cas-de-panne_ed01-2016

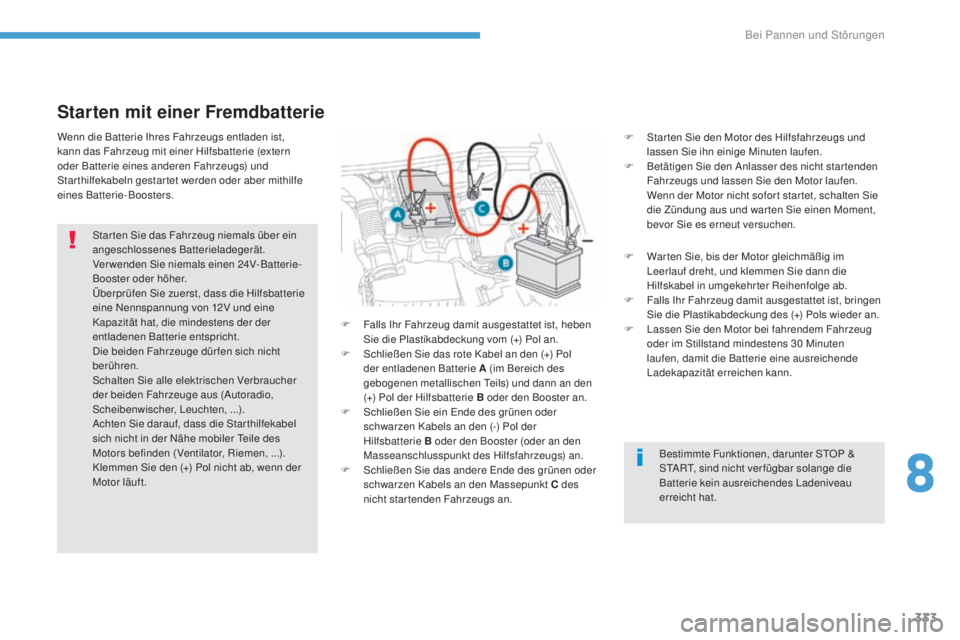

Starten mit einer Fremdbatterie
F Star ten Sie den Motor des Hilfsfahrzeugs und lassen Sie ihn einige Minuten laufen.
F

B
etätigen Sie den Anlasser des nicht star tenden
Fahrzeugs und lassen Sie den Motor laufen.
W

enn der Motor nicht sofor t star tet, schalten Sie
die Zündung aus und war ten Sie einen Moment,
bevor Sie es erneut versuchen.
F

W
ar ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F

F
alls Ihr Fahrzeug damit ausgestattet ist, bringen
Sie die Plastikabdeckung des (+) Pols wieder an.
F

L
assen Sie den Motor bei fahrendem Fahrzeug
oder im Stillstand mindestens 30
Minuten
laufen, damit die Batterie eine ausreichende
Ladekapazität erreichen kann.
Wenn die Batterie Ihres Fahrzeugs entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie (extern
oder Batterie eines anderen Fahrzeugs) und
Starthilfekabeln gestartet werden oder aber mithilfe
eines Batterie-Boosters.
Star ten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen 24V-Batterie-
Booster oder höher.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12V und eine
Kapazität hat, die mindestens der der
entladenen Batterie entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie alle elektrischen Verbraucher
der beiden Fahrzeuge aus (Autoradio,
Scheibenwischer, Leuchten, ...).
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe mobiler Teile des
Motors befinden (Ventilator, Riemen, ...).
Klemmen Sie den (+) Pol nicht ab, wenn der
Motor läuft. F

F

alls Ihr Fahrzeug damit ausgestattet ist, heben
Sie die Plastikabdeckung vom (+) Pol an.
F

S

chließen Sie das rote Kabel an den (+) Pol
der entladenen Batterie A (im Bereich des
gebogenen metallischen Teils) und dann an den
(+) Pol der Hilfsbatterie B oder den Booster an.
F

S

chließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der
Hilfsbatterie B oder den Booster (oder an den
Masseanschlusspunkt des Hilfsfahrzeugs) an.
F

S

chließen Sie das andere Ende des grünen oder
schwarzen Kabels an den Massepunkt C des
nicht startenden Fahrzeugs an. Bestimmte Funktionen, darunter STOP &
START, sind nicht ver fügbar solange die
Batterie kein ausreichendes Ladeniveau
erreicht hat.
8
Bei Pannen und Störungen

334
3008-2_de_Chap08_en cas-de-panne_ed01-2016

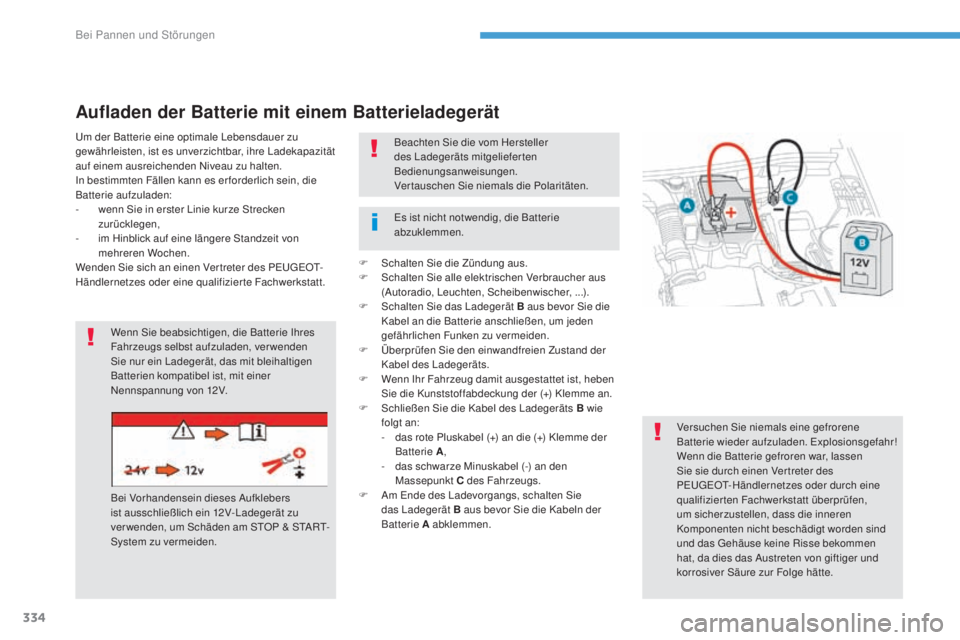

Aufladen der Batterie mit einem Batterieladegerät
Um der Batterie eine optimale Lebensdauer zu
gewährleisten, ist es unverzichtbar, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein, die
Batterie aufzuladen:
-
w
enn Sie in erster Linie kurze Strecken
zurücklegen,
-

i
m Hinblick auf eine längere Standzeit von
mehreren Wochen.
Wenden Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt. F

S
chalten Sie die Zündung aus.
F

S
chalten Sie alle elektrischen Verbraucher aus
(Autoradio, Leuchten, Scheibenwischer, ...).
F

S
chalten Sie das Ladegerät B aus bevor Sie die
Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
F

Ü
berprüfen Sie den einwandfreien Zustand der
Kabel des Ladegeräts.
F

W
enn Ihr Fahrzeug damit ausgestattet ist, heben
Sie die Kunststoffabdeckung der (+) Klemme an.
F

S
chließen Sie die Kabel des Ladegeräts B wie
folgt an:
-

d
as rote Pluskabel (+) an die (+) Klemme der
Batterie A ,
-
das

schwarze Minuskabel (-) an den
Massepunkt C des Fahrzeugs.
F

A
m Ende des Ladevorgangs, schalten Sie
das Ladegerät B aus bevor Sie die Kabeln der
Batterie A abklemmen.
Wenn Sie beabsichtigen, die Batterie Ihres
Fahrzeugs selbst aufzuladen, verwenden
Sie nur ein Ladegerät, das mit bleihaltigen
Batterien kompatibel ist, mit einer
Nennspannung von 12V.
Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12V- Ladegerät zu
ver wenden, um Schäden am STOP & START-
System zu vermeiden. Beachten Sie die vom Hersteller
des Ladegeräts mitgelieferten
Bedienungsanweisungen.
Vertauschen Sie niemals die Polaritäten.
Versuchen Sie niemals eine gefrorene
Batterie wieder aufzuladen. Explosionsgefahr!
Wenn die Batterie gefroren war, lassen
Sie sie durch einen Ver treter des
PEUGEOT-Händlernetzes oder durch eine
qualifizierten Fachwerkstatt überprüfen,
um sicherzustellen, dass die inneren
Komponenten nicht beschädigt worden sind
und das Gehäuse keine Risse bekommen
hat, da dies das Austreten von giftiger und
korrosiver Säure zur Folge hätte.
Es ist nicht notwendig, die Batterie
abzuklemmen.
Bei Pannen und Störungen
